Raptor (ракетный двигатель)

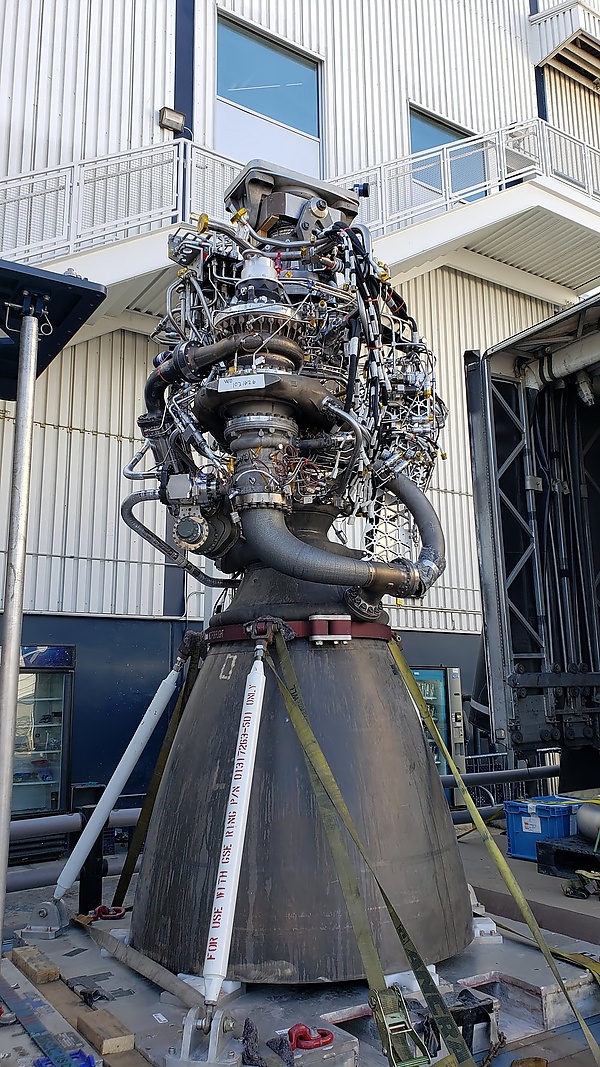

Двигатель Raptor использует наиболее эффективную замкнутую схему с полной газификацией компонентов топлива, в отличие от другого двигателя SpaceX — Merlin, имеющего более простую систему газогенератора с открытым циклом^[8][9] (закрытый цикл использовался на главных двигателях «Шаттлов» — RS-25 и в нескольких российских ракетных двигателях, например, в РД-171, РД-180, РД-191^[9]).

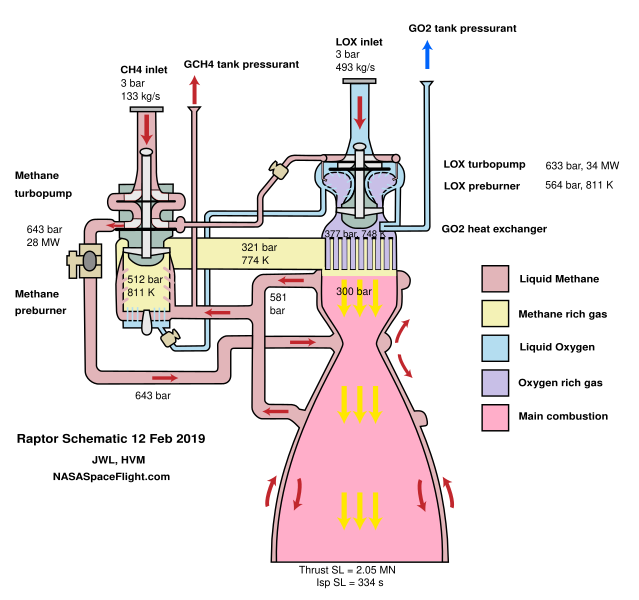

При использовании цикла с полной газификацией компонентов, где почти полный расход кислорода с небольшой долей метана будет приводить в действие турбонасос окислителя и почти полный расход метана с небольшой долей кислорода будет приводить в действие турбонасос горючего, оба потока — окислитель и горючее — будут полностью газифицированы в отдельных газогенераторах, прежде чем попадут в камеру сгорания.

ЖРД выполнен по двухвальной схеме подачи компонентов топлива (возможна протечка метана только в тракт метана и кислорода только в тракт кислорода, в отличие, например, от RS-25, где для исключения протечки вдоль вала турбины, на котором расположены насосы обоих компонентов, в уплотнение подаётся гелий), а также имеет систему наддува баков компонентов топлива соответствующими газами, что устраняет потребность в гелии.

Двигатель использует переохлаждённые компоненты топлива, что позволяет увеличить массу топлива в баках за счёт увеличения её плотности, повышает удельный импульс, тягу, а также снижает риск кавитации в турбонасосах^[9].

Воспламенение топлива при запуске на земле и в полёте осуществляется системой искрового зажигания, что исключает необходимость в пирофорной смеси триэтилалюминия-триэтилборана для зажигания двигателей на РН семейства Falcon^[9].

В будущем возможно создание нескольких модификаций двигателя Raptor. В ускорителе Super Heavy только центральные двигатели, использующиеся при посадке, будут иметь карданный подвес и систему дросселирования. Двигатели внешнего кольца будут максимально упрощены для снижения стоимости и сухой массы ускорителя, а также повышения тяги и надёжности.^[10].

Заявленные характеристики двигателя Raptor в процессе проектирования в течение 2012—2017 годов менялись в широком диапазоне, от высокого значения целевой пустотной тяги 8200 кН^[11] до поздней, гораздо более низкой тяги 1900 кН.

С 2018 года ожидается, что двигатель будет иметь удельный импульс 380 с в пустоте и 330 с у земли^[2].

18 июня 2009 года на симпозиуме «Innovations in Orbit: An Exploration of Commercial Crew and Cargo Transportation» Американского института аэронавтики и астронавтики Макс Возофф впервые публично упомянул проект ракетного двигателя Raptor. Проект подразумевал использование топливной пары кислород-водород.^[13]

28 июля 2010 года на 46-й конференции «Joint Propulsion Conference» Американского института аэронавтики и астронавтики директор испытательного комплекса SpaceX в МакГрегоре Том Маркьюзик представил информацию о начальных этапах проектирования двух семейств двухступенчатых ракет-носителей и двух новых ракетных двигателей для них. Планировалось, что двигатель Merlin 2 с топливной парой керосин / жидкий кислород для первых ступеней Falcon X, Falcon XX будет способен развить тягу 1 700 000 фунт-сил [7 562 кН] на уровне моря и 1 920 000 фунт-сил [8 540 кН] в пустоте, что сделало бы его самым мощным двигателем в своем классе.^[14]. Двигатель Raptor, использующий жидкий водород и жидкий кислород, имеющий в пустоте тягу 150 000 фунт-сил [667 кН], удельный импульс 470 с, предназначался для верхних ступеней сверхтяжелых ракет-носителей.^[15][16][13]

В октябре 2012 года SpaceX объявила о работе над ракетным двигателем, который будет в несколько раз мощнее, чем двигатели Merlin 1, и не будет использовать топливо RP-1. Двигатель предназначался для ракеты-носителя следующего поколения под кодовым именем «, способной выводить полезную нагрузку 150—200 т на низкую околоземную орбиту, что превышает возможности SLS НАСА.^[17][13]

16 ноября 2012 года, во время выступления в Королевском обществе аэронавтики в Лондоне, Илон Маск впервые объявил о разработке двигателя Raptor, использующего в качестве топлива метан.^{[7][8][18][15][16]}

В октябре 2013 года SpaceX анонсировала начало испытаний узлов метанового двигателя в Космическом центре имени Джона Стенниса.^[19][20] Впервые объявлена номинальная тяга двигателя — 661 000 фунт-сил [2 942 кН].^[21][13]

19 февраля 2014 года вице-президент SpaceX по разработке двигателей Томас Мюллер, выступая на мероприятии «Exploring the Next Frontier: The Commercialization of Space is Lifting Off» в Санта-Барбаре, сообщил, что разрабатываемый двигатель Raptor будет способен развивать тягу в 1 000 000 фунт-сил [4 448 кН]. Удельный импульс составит 321 с на уровне моря и 363 с в пустоте.^{[22][15][16][13]}

9 июня 2014 года на конференции «Space Propulsion 2014» в Кёльне Томас Мюллер объявил, что SpaceX разрабатывает многоразовый двигатель Raptor для тяжелой ракеты, предназначенной для полёта на Марс. Планировалось, что тяга двигателя для первой ступени составит 705 тс [6 914 кН], что сделало бы его чуть более мощным, чем двигатель программы «Аполлон» — F-1. Высотная версия двигателя — тяга 840 тс [8 238 кН], удельный импульс 380 с. Пресс-секретарь центра Стенниса — Ребекка Стрекер сообщила, что компания испытывает узлы двигателя малого масштаба на стенде E-2 в Миссисипи.^{[23][24][11][13]}

В конце 2014 года SpaceX завершила испытания главной форсунки. Летом 2015 года команда испытательного стенда E-2 завершила полномасштабное испытание кислородного газогенератора нового двигателя. С апреля по август было выполнено 76 огневых испытаний газогенератора с общей наработкой около 400 секунд.^[25]

6 января 2015 года Илон Маск заявил, что целью является тяга двигателя чуть больше 230 тс [2 256 кН], что намного ниже заявленной ранее.^[26][13]

26 сентября 2016 года Илон Маск опубликовал в Twitter две фотографии первого испытательного запуска двигателя Raptor в сборе на испытательном комплексе SpaceX в МакГрегоре.^[27][28][29] Маск сообщил, что целевая производительность — удельный импульс в пустоте — 382 с, при коэффициенте расширения сопла 150, тяга в 3 000 кН, давление в камере сгорания 300 бар [30 МПа].^[30][31][32] 27 сентября он пояснил, что коэффициент расширения 150 — для испытательного образца, вакуумная версия будет иметь коэффициент расширения 200.^[33] Подробности были обобщены в статье о двигателе Raptor, опубликованной на следующей неделе.^[9]

27 сентября 2016 года на 67-м ежегодном Международном конгрессе астронавтики в Гвадалахаре Илон Маск представил подробности концепции ITS. Были даны характеристики двигателя Raptor: давление в камере сгорания 300 бар [30 МПа]; возможность дросселирования тяги в диапазоне 20—100%; номинальная тяга 3 050 кН, удельный импульс 334 с, степень расширения 40; для вакуумной версии — тяга 3 500 кН, удельный импульс 382 с, степень расширения 200.^[5][13]

К сентябрю 2017 года испытательный двигатель, в котором был применён сплав, повышающий устойчивость элементов турбонасоса кислорода к окислению, работающий с давлением в камере сгорания в 200 бар и развивающий тягу в 1 000 кН, прошёл 42 стендовых огневых испытания с общей наработкой 1200 секунд. Самое длительное испытание продолжалось 100 секунд.^[2][34][13]

29 сентября 2017 года в рамках 68-го ежегодного Международного конгресса астронавтики в Аделаиде Илон Маск представил новую концепцию под кодовым названием BFR. Характеристики двигателя Raptor изменились: давление в камере сгорания 250 бар [25 МПа]; тяга 1 700 кН, удельный импульс 330 с; для пустотной версии — тяга 1 900 кН, удельный импульс 375 с^[2][34][13].

Илон Маск объявил, что двигатель Raptor впервые отправится в полёт как часть BFR. В октябре 2017 года он пояснил, что лётные испытания начнутся на полноразмерном корабле (верхней ступени BFR), выполняющем «короткие прыжки» высотой в несколько сотен километров^[35].

17 сентября 2018 года на презентации, в рамках которой был представлен первый космический турист BFR Юсаку Маэдзава, информация о ракете была обновлена; озвучены характеристики двигателя Raptor: целевое значение давления в камере сгорания примерно 300 бар [30 МПа]; тяга около 200 тс [1 960 кН]; потенциально-возможный удельный импульс около 380 с.

4 февраля 2019 года было проведено первое огневое испытание лётного образца двигателя^[36][37]. Испытание продолжалось 2 секунды при давлении 170 бар, достигнута тяга 116 тс [1 137 кН], что составляет 60 % от номинального значения^[38].

7 февраля 2019 года проведено очередное огневое испытание с использованием «теплых» компонентов топлива, после которого Илон Маск сообщил, что двигатель подтвердил проектную мощность^[39], достигнув уровня тяги в 172 тс [1 686 кН] при давлении в камере сгорания 257 бар [25,7 МПа]. Предполагается прирост тяги 10—20 % при использовании переохлаждённых компонентов топлива^[40].

В августе 2019 испытан при полёте аппарата Starhopper.^[41]

5 августа 2020 года состоялся тестовый "прыжок" прототипа Starship (SN5) с двигателем Raptor SN27 на 150 м^[42]; с тех пор проведено ещё несколько подобных испытаний.

Раптор-2 это новая версия двигателя Раптор, представляющая собой полную переработку двигателя первой версии. Инженеры избавились от факельных воспламенителей в главной камере сгорания, была переделана турбина, электроника, увеличено критическое сечение сопла. Двигатель избавился от большого количества датчиков (которые были необходимы в первой версии для осуществления отладки) и сопутствующего трубопровода. Многие фланцевые соединения были заменены сваркой. Все эти улучшения значительно снижают сложность двигателя, удешевляют производство и уменьшают количество точек отказа.^[43]

Всего будет три версии двигателя Раптор-2: с карданным подвесом для отклонения вектора тяги, без карданного подвеса и версия для работы в вакууме.

Производство двигателей Раптор-2 достигло 5 штук в неделю к февралю 2022 года и ожидается увеличение этого числа до 7 в марте.

На данный момент Раптор-2 по сравнению с Раптор-1 имеет следующие характеристики:

С 2009 по 2015 год разработка двигателя финансировалась за счёт инвестиций SpaceX, без привлечения финансирования со стороны правительства США^[44][25].

13 января 2016 года ВВС США заключили со SpaceX соглашение о разработке прототипа двигателя Raptor, предназначенного для верхних ступеней ракет-носителей Falcon 9 и Falcon Heavy, с финансированием в размере 33,7 млн долларов со стороны ВВС и не менее 67,3 млн долларов со стороны SpaceX. Ожидалось, что работа по контракту будет завершена не позднее 31 декабря 2018 года^[45][46][47].

9 июня 2017 года ВВС США изменили соглашение, увеличив сумму финансирования со своей стороны на 16,9 млн долларов, не уточнив цели^[45][48].

19 октября 2017 года ВВС США предоставили SpaceX на разработку прототипа ракетного двигателя Raptor дополнительное финансирование в размере 40,8 млн долларов^[45][49].

22 декабря 2017 года ВВС США предоставили SpaceX на разработку прототипа ракетного двигателя Raptor дополнительное финансирование в размере 6,5 млн долларов^[45].
