Kawasaki OH-1 Ninja

OH-1 Ninja
OH-1 Ninja
Тип	разведывательный вертолёт, ударный вертолёт
Разработчик	Kawasaki Aerospace
Производитель	Kawasaki Aerospace
Первый полёт	6 августа 1996 года
Начало эксплуатации	24 января 2000 года
Статус	эксплуатируется
Эксплуатанты	Сухопутные силы самообороны Японии
Годы производства	с 1998
Единиц произведено	38 (по состоянию на 2018 год)

OH-1 Ninja
OH-1 Ninja
Тип	разведывательный вертолёт, ударный вертолёт
Разработчик	Kawasaki Aerospace
Производитель	Kawasaki Aerospace
Первый полёт	6 августа 1996 года
Начало эксплуатации	24 января 2000 года
Статус	эксплуатируется
Эксплуатанты	Сухопутные силы самообороны Японии
Годы производства	с 1998
Единиц произведено	38 (по состоянию на 2018 год)

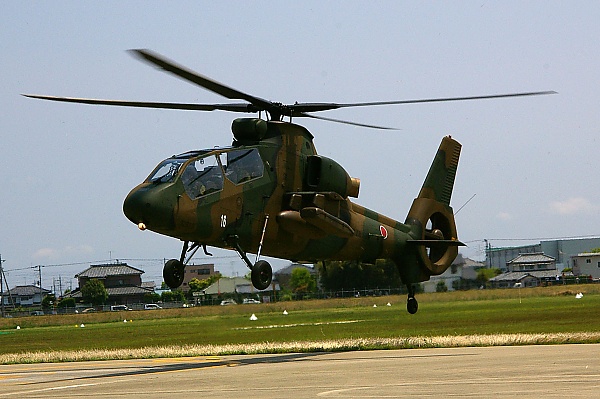

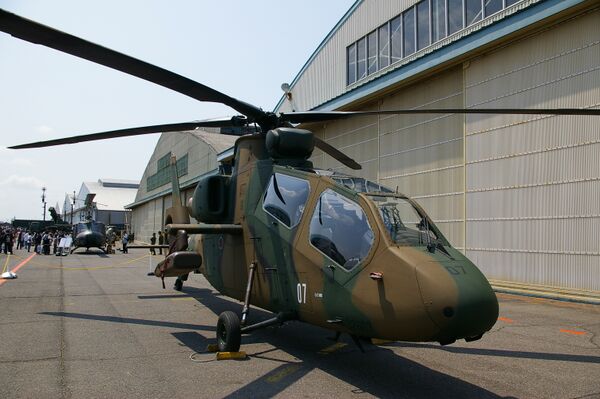

OH-1 Ninja — японский разведывательный и ударный вертолёт ^[1]. Создан группой компаний, в которую входят такие фирмы как Кавасаки Хэви Индастриз (КХИ), Мицубиси Хэви Индастриз, (MHI) и Фудзи Хэви Индастриз (FHI).

Проектировался для нужд японской армии. Первый полёт совершил в 1996 году. В 2000 году японские военно-воздушные силы приняли OH-1 Ninja на вооружение.

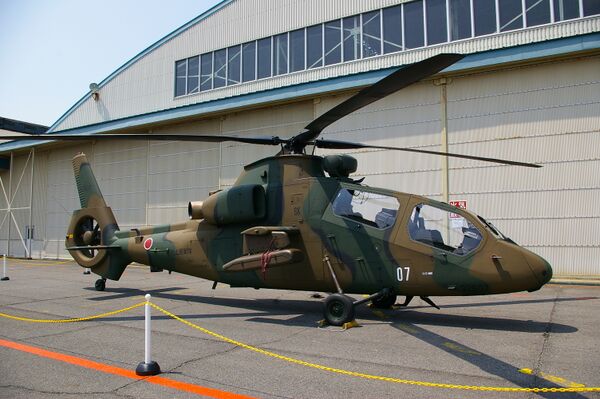

Вертолёт имеет узкий фюзеляж шириной 1 м, кабину экипажа с тандемным расположением лётчика и оператора вооружения, крылья небольшого размаха, неубираемое колёсное шасси с хвостовой опорой.
В динамической системе впервые в Японии применены бесшарнирная втулка, изготовленная из композитов, и четырёхлопастный несущий винт.

Примерно 40 % конструкции вертолёта ОН-Х, в том числе лопасти несущего винта, изготовлены из композитов.

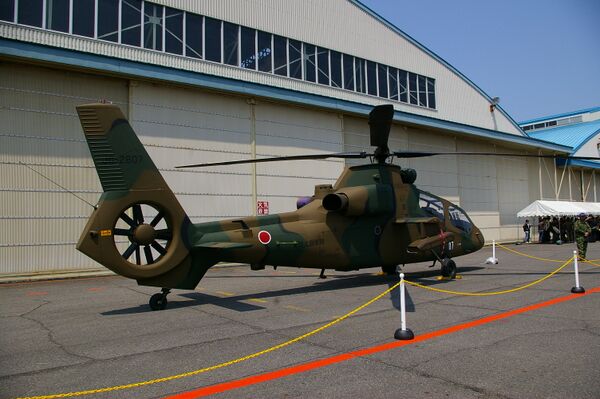

Применение восьмилопастного асимметричного рулевого винта типа фенестрон уменьшает вибрации, уровень шума и вероятность повреждения лопастей деревьями и другими препятствиями.

Вертолёт ОН-Х оснащён двумя турбовальными двигателями XTS1-10 мощностью по 885 л. с. с цифровой диагностической системой и входными фильтрами механических частиц.

Крылья, установленные по бокам средней части фюзеляжа, используются в первую очередь для подвески УР класса «воздух-воздух» малого радиуса действия и создания дополнительной подъёмной силы^[2].

В каждой кабине, передней — лётчика и задней — второго лётчика (наблюдателя), установлено по два многофункциональных жидкокристаллических дисплея, сопряжённые с шиной данных MIL-STD 1533В. В состав бортового электронного оборудования входят нашлемные дисплеи и повышающая устойчивость автоматическая система управления полётом. Специально для вертолёта ОН-X разрабатывается гидростабилизированная система наблюдения с обзором 110 градусов по азимуту и 40 градусов по углу места. В систему входит цветная телевизионная подсистема, способная работать с условиях низкой освещённости, лазерный дальномер и тепловизор обзора передней полусферы^[2].

Приведённые характеристики соответствуют модификации OH-1.

Источник данных: Jane's, 2004; JSDF.

Технические характеристики

Экипаж: 2 (пилот и наблюдатель)
Длина: 13,4 м
Длина фюзеляжа: 12,0 м
Диаметр несущего винта: 11,6 м
Размах крыла: 3,0 м
Максимальная ширина фюзеляжа: 1,0 м
Высота: 3,8 м (с хвостовым винтом)
Площадь, ометаемая несущим винтом: 105,68 м²
Масса пустого: 2450 кг
Нормальная взлётная масса: 3550 кг
Максимальная взлётная масса: 4000 кг
Силовая установка: 2 × турбовальных Mitsubishi TS1-10QT
Мощность двигателей: 2 × 888 л. с.

(2 × 662 кВт (взлётная))

Лётные характеристики

Максимальная скорость: 277 км/ч
Крейсерская скорость: 220 км/ч
Боевой радиус: 200 км
Практическая дальность: 550 км
Практический потолок: 4880 м
Нагрузка на диск: 37,9 кг/м²
Максимальная эксплуатационная перегрузка: + 3,5/-1 g

Вооружение

Боевая нагрузка: 132 кг
Управляемые ракеты:
- ракеты «воздух-воздух»: 4 × Toshiba 91

Япония: Сухопутные силы самообороны Японии — 36 OH-1, по состоянию на 2018 год^[3]

Сравнительные ТТХ современных ударных вертолётов

	Ми-28Н^[4]	Ка-52^[5]	AH-64D Apache Longbow (Block III)^[6]	Bell AH-1Z Viper^[7]	AgustaWestland T129^[8]^[9]^[10]	Eurocopter Tiger^[11]^[12]

Внешний вид
Год принятия на вооружение	2009	2011	2011	2011	2012	2003
Масса пустого, кг	8095	7800	5165	5580	2530	3060
Масса топлива, кг	1500	1500	1100	н/д	н/д	1100
Масса боевой нагрузки, кг	2300	2800	1650	1300	1200	1570
Встроенная пушка	1 × 30-мм 2А42	1 × 30-мм 2А42	1 × 30-мм M230	3 × 20-мм M197	3 × 20-мм M197B	1 × 30-мм GIAT 30
Точки подвески	4	6	4	6	4	4
Максимальная взлётная масса, кг	12 000	10 800	10 400	8390	5000	6600
Силовая установка	2 × ВК-2500-02	2 × ВК-2500	2 × General Electric T700-GE-701D	2 × General Electric T700-GE-401C	2 × LHTEC CTS800-4A	2 × Rolls-Royce MTR390-E
Мощность двигателя, л. с.	2 × 2200	2 × 2400	2 × 2000	2 × 1800	2 × 1360	2 × 1464
Максимальная скорость, км/ч	300	310	265	300	280	290
Практическая дальность (без ПТБ), км	450	520	480	680	550	740
Практический потолок, м	5000	5500	5900	6100	6000	4000
Скороподъёмность, м/с	13,6	16,0^[13]	12,3	14,2	11,3	14,0
Стоимость, млн USD		~15,0^[14]	52,0-61,0^[15]	27,0-31,0^[16]^[17]	43,0-53,0^[18]	39,0^[19]

	Denel AH-2 Rooivalk^[20]	Kawasaki OH-1 Ninja^[21]	Harbin Z-19^[22]	CAIC WZ-10^[23]^[24]	HAL LCH^[25]	HESA Shahed 285^[26]


Год принятия на вооружение	1999	2000	—	2011	2013 (план)	н/д
Масс пустого, кг	5730	2450	2350	5400	3000	820
Масса топлива, кг	1470	н/д	н/д	н/д	н/д	н/д
Масса боевой нагрузки, кг	1560	н/д	н/д	1500	н/д	н/д
Встроенная пушка	1 × 20-мм F2	—	1 × 23-мм	1 × 23-мм	1 × 20-мм	1 × 7,62-мм
Точки подвески	6	4	4	4	4	2
Максимальная взлётная масса, кг	8750	4000	4500	7500	5500	1450
Силовая установка	2 × Turbomeca Makila 1K2	2 × Mitsubishi TS1-10QT	2 × WZ-8A	2 × Pratt & Whitney Canada PT6C-67C	2 × HAL/Turbomeca Shakti	1 × Allison 250-C20J
Мощность двигателя, л. с.	2 × 1500	2 × 890	2 × 850	2 × 1530	2 × 1200	1 × 420
Максимальная скорость, км/ч	280	280	245	300	275	225
Практическая дальность (без ПТБ), км	700	550	700	н/д	700	800
Практический потолок, м	6100	н/д	4900	н/д	6500	4150
Скороподъёмность, м/с	13,3	н/д	9,0	н/д	12,0	7,0
Стоимость, млн USD	~40,0^[27]	н/д	н/д	н/д	~22,0^[28]	н/д
