Bell UH-1 Iroquois

Bell UH-1 Iroquois

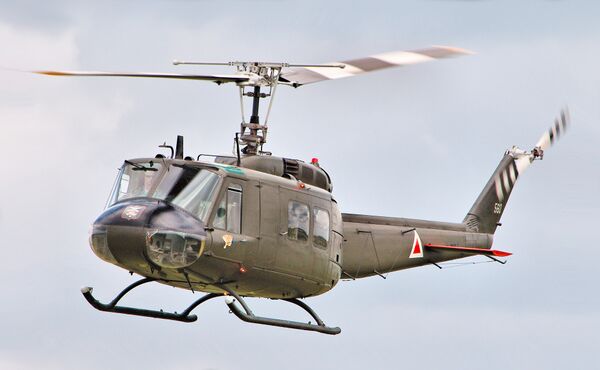

UH1 Huey - Fly Navy 2017 (cropped).jpg
Тип многоцелевой вертолёт
Производитель Bell Helicopter Textron
Первый полёт 22 октября 1956 года
Начало эксплуатации 1959 год
Эксплуатанты Боливия[1][2], Вооружённые силы Боснии и Герцеговины[1][2] и Афганистан
Единиц произведено 16 тысяч
Варианты UH-1N Twin Huey
Bell 204/205
Bell 212
Логотип РУВИКИ.Медиа Медиафайлы на РУВИКИ.Медиа

Белл UH-1 «Ирокез» (англ. Bell UH-1 Iroquois, UH от Utility Helicopter) — американский многоцелевой вертолёт фирмы Bell Helicopter Textron, также известный как «Хьюи» (Huey). Одна из самых известных и массовых машин в истории вертолётостроения. Серийно производится с 1960 года. Выпущено большое количество военных и гражданских модификаций. Общее число вертолётов всех модификаций, выпущенных с начала серийного производства, включая лицензионный выпуск вне США — более 16 тысяч шт. По состоянию на 2020 год остается 3-м по численности военным вертолётом в мире[3]. Текущий вариант вертолёта, используемый в корпусе морской пехоты США — UH-1Y.

Bell UH-1

История создания[править | править код]

В 1950-х годах Армией США был объявлен конкурс между вертолётостроительными фирмами, условия которого предполагали создание многоцелевого вертолёта с возможностью его вооружения ракетами и пулемётами. Из предложенных проектов в 1955 году была выбрана разработка фирмы Bell Helicopter Company с обозначением Model 204. На вертолёте предполагалось установить турбовальный двигатель Lycoming T53. Первый из трёх прототипов вертолёта, с обозначением ХН-40, совершил полёт 20 октября 1956 года на заводском аэродроме в Форт-Уорт (штат Техас). За первой тройкой последовала партия из шести машин, предназначенных для испытаний в полевых условиях, и девять предсерийных вертолётов, которые в войсках получили обозначение HU-1 Iroquois (с 1962 года — UH-1). С 30 июня 1959 года на вооружение Армии США начали поступать первые серийные шестиместные UH-1A, оснащённые двигателем Lycoming T53-L-1A мощностью 770 л. с. Тринадцать вертолётов было вооружено двумя пулемётами калибра 7,62 мм и шестнадцатью НУР калибра 70 мм и приняли участие в боях во Вьетнаме. Некоторые из вертолётов имели дублированное управление и обозначались ТН-1А.

Поставки версии UH-1A в войска закончились в марте 1961 года в связи с поступлением на вооружение улучшенного варианта вертолёта UH-1B с двигателем T53-L-5 мощностью 960 л. с., а позднее T53-L-11 (1100 л. с.). Полезная нагрузка нового вертолёта достигала 1360 кг, при этом он мог поднять двух пилотов и семь солдат в полной экипировке или пять раненых (из них трое на носилках) и одного сопровождающего. В варианте вертолёта огневой поддержки по бокам фюзеляжа устанавливались пулемёты и НУР.

Model 204B — обозначение гражданской и экспортной версии вертолёта. Они оснащались двигателем Т-53-11А. Эта модель получила сертификат лётной годности 4 апреля 1963 года, а до конца 1967 года в гражданский сектор было продано около 60 вертолётов. Шесть UH-1B было закуплено Испанией. Для своих нужд австралийская армия и Королевский австралийский военно-морской флот закупили 32 вертолёта Model 204B. UH-1B выпускался по лицензии японской фирмой Fuji Heavy Industries Ltd (в 2009 году было построено 4 единицы, с 2000 года — 43 единицы в модификации UH-1J)[4] и итальянской Agusta SpA. Итальянский Agusta Bell AB204B оснащался двигателями Rolls Royce Bristol H.1200 Gnome или General Electric T58-GE-3. Для итальянского и испанского флотов фирмой Agusta выпускалась противолодочная модификация АВ 205AS, вооружённая двумя торпедами Mk.44.

В начале 1965 года UH-1B в серийном производстве был заменён новой модификацией UH-1C (Model 540) с улучшенным несущим винтом, позволившим снизить вибрацию, улучшить управляемость и повысить максимальную скорость. В остальном новый вертолёт не отличался от своего предшественника.

Дальнейшим развитием семейства стала модификация UH-1E, предназначавшаяся для Корпуса морской пехоты США (КМП). От UH-1B она отличалась новым составом радиооборудования, а начиная с 1965 года — новым несущим винтом, аналогичным UH-1C. Серийно UH-1E выпускался с февраля 1963 года по лето 1968 года. Вертолёт активно использовался во Вьетнаме для десантных и спасательных операций. В варианте вертолёта огневой поддержки он оснащался двумя пулемётами М60 калибра 7,62 мм и двумя блоками НУР калибра 70 мм (по 7 или 19 ракет).

С 1969 года в войска начали поступать первые из 45 учебных TH-1L и 9 многоцелевых UH-1L. В 1970 году военно-морские силы США получили 27 вертолётов модификации UH-1К, созданных па базе UH-1E, но с двигателем Т53-1-13 мощностью 1100/1400 л. с. и некоторым изменением в составе радиооборудования. Для проведения ночных боевых операций по заказу армии США фирмой Bell был разработан UH-1M, оснащённый спецоборудованием, двумя телекамерами и ночным прицелом.

Самым совершенным из одномоторных Ирокезов являлся UH-1C, переоборудованный в 1968 году и получивший название Huey Tug. На вертолёте был установлен двигатель Lycoming T55-L-7C мощностью 2850 л. с. и несущий винт диаметром 15,24 м. Вертолёт мог нести на наружной подвеске до 3000 кг груза при взлётном весе 6350 кг и развивать максимальную скорость в 259 км/ч.

В июне 1960 года с фирмой Bell был подписан контракт на поставку семи предсерийных YUH-1D (Model 205), отличавшихся от всех своих предшественников увеличенным фюзеляжем (объём кабины 6,23 м³). В новом вертолёте размещались 2 пилота и 12 вооружённых пехотинцев или 6 носилок с ранеными при одном сопровождающем. Полезная нагрузка достигала 1815 кг. Вертолёт оснащался двигателем T53-L-11. Прототип поднялся в воздух 16 августа 1961 года, а 9 августа 1963 года начались поставки первых серийных UH-1D в 11-ю аэромобильную дивизию. В 1964 году армейскими пилотами на этих вертолётах был установлен 21 мировой рекорд. Вертолёт производился для нужд американской армии и на экспорт в больших количествах. Немецкой фирмой Dornier было выпущено 352 вертолёта UH-1D.

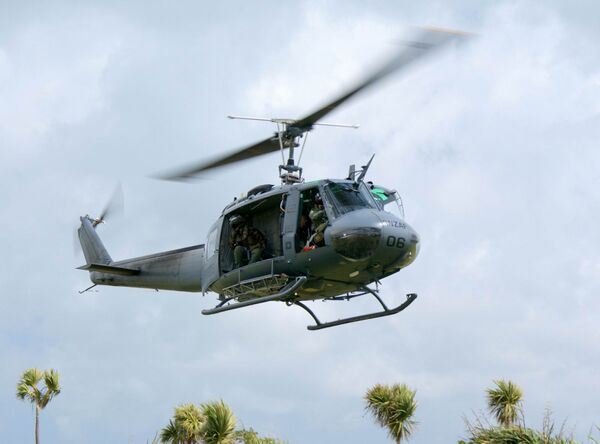

В результате установки двигателя T53-L-13 на UH-1D была получена новая модификация UH-1H, выпускавшаяся с начала 1967 года по декабрь 1974 года. Все пять основных топливных баков UH-1H были протектированы, вертолёт также оснащался бронекреслами пилотов. Из 979 выпущенных вертолётов 9 было продано Новой Зеландии и 9 — Канаде (канадское обозначение — CUH-1D).

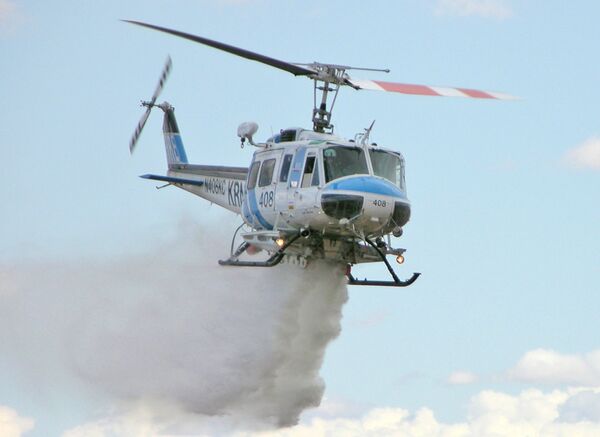

Разработана и пятнадцатиместная модификация (Model 205А-1) с двигателем T53-L-13A мощностью 1250 л. с. Объёмная кабина этого вертолёта (7,02 м³) могла легко трансформироваться под транспортные, спасательные или санитарные цели. Вертолёты этого типа производились по лицензии итальянской фирмой Agusta (AB 205) и тайваньской AIDS.

С апреля 1965 года в семье «Ирокезов» появляются двухмоторные вертолёты. Первенцем оказалась Model 208, представлявшая собой серийный UH-1D, оборудованный парой двигателей Continental XT67-T-1 суммарной мощностью 1400 л. с. Вертолёт послужил прототипом для дальнейших двухмоторных модификаций. Установкой на UH-1H в 1968 году пары двигателей Pratt & Whitney PT6T-3, названных Turbo Twin Рас суммарной мощностью 1800 л. с., была получена новая модификация — Model 212. Для вооружённых сил США фирмой Bell было выпущено 145 таких вертолётов, получивших обозначение UH-1N. По заказу Канады фирма изготовила 70 CUH-1N. В Италии они выпускались под обозначением АВ 212.

Последней серийной модификацией являлась Model 214 Huey Plus, созданная на базе усиленного фюзеляжа UH-1Н и несущего винта от UH-1C диаметром 15,5 м. На вертолёте устанавливался двигатель Lycoming T53-L-702 мощностью 1900 л. с. Взлётный вес вертолёта достиг 4989 кг, а максимальная скорость составляла 305 км/ч.

Отдельной ветвью развития «Ирокезов» являлся один из YUH-1B (Model 533), на котором испытывались различные несущие винты и проводились эксперименты по снижению аэродинамического сопротивления. Впервые Model 533 поднялся в воздух 10 августа 1962 года. Первоначальные изменения касались совершенствования аэродинамики фюзеляжа, повышения мощности двигателя и совершенствования несущего винта. При этом, максимально достигнутая скорость в горизонтальном полёте составила 278 км/ч, а со снижением — 302 км/ч. После установки двух вспомогательных турбореактивных двигателей Continental J69-T-9 (тягой по 420 кг каждый) по бокам фюзеляжа вертолёт развил скорость 338 км/ч. А с более мощными двигателями J69-T-9A (тягой 771 кг) скорость достигла 380 км/ч. Позже вспомогательные двигатели были заменены парой турбореактивных Pratt & Whitney JT12A-8 по 1498 кг тяги каждый, установленных на коротких пилонах по бокам фюзеляжа. В такой конфигурации Model 533 достиг в апреле 1969 года скорости 510 км/ч.

Стоит отметить, что вертолёты семейства UH-1 Iroquois являются одними из самых массовых в вооружённых силах многих стран мира. С момента начала серийного производства и по наши дни их было выпущено более 10000 экземпляров.

На 1969 год цена одного вертолета составляла 289.625$ и в последующем 1971 году выросла до 315.833$ за единицу [5]

Задействованные структуры[править | править код]

В производстве и обслуживании вертолётов были задействованы следующие структуры:[6][7]

Список задействованных структур
Генеральный подрядчик
Субподрядчики (фюзеляж и трансмиссия)
Субподрядчики (двигатель)
Поставщики бортового оборудования по заказу генподрядчика (CFE)
Поставщики бортового оборудования по госзаказам (GFE)
Ремонт и техобслуживание[9]

Тактико-технические характеристики[править | править код]

Источник данных: Уголок неба

Технические характеристики
Лётные характеристики
Вооружение

Боевое применение[править | править код]

Вьетнам[править | править код]

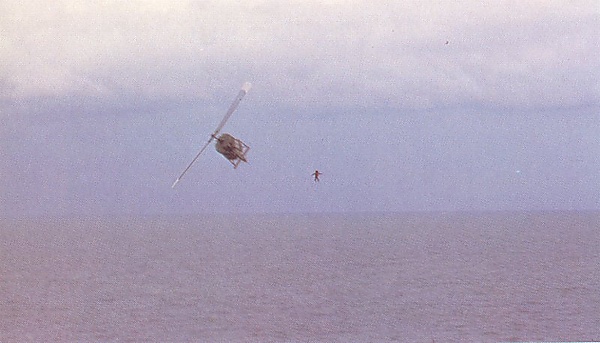

Южновьетнамский пилот прыгает в море из своего Huey

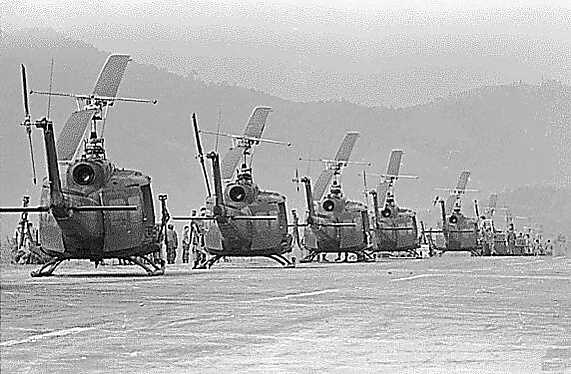

UH-1 в Полей-Кленг, Центральное высокогорье. Апрель 1969 года
Переброска пехоты, Вьетнам, 1966

В 1962 году первые вертолёты UH-1 прибыли в Южный Вьетнам. Спустя два года они полностью заменили там устаревшие CH-21.

UH-1 стал основным вертолётом вооружённых сил США в Юго-Восточной Азии и одним из символов Вьетнамской войны. Первый опыт массового применения «Хьюи» в боевой обстановке получила вновь сформированная 1-я кавалерийская (аэромобильная) дивизия, прибывшая во Вьетнам в сентябре 1965 года. В ходе боевого применения быстро проявились основные недостатки UH-1. Для облегчения вертолётов с них снимали всё ненужное оборудование, в частности, сдвижные двери. Слабым местом у ранних «Хьюи» оказались не протектированные баки, снизившие живучесть вертолёта. Обе проблемы были решены. Топливная система была переделана, а на вертолёты модификации UH-1H устанавливался более мощный двигатель.

Основными модификациями во Вьетнаме были UH-1B, UH-1C, UH-1D и UH-1H. Они использовались для решения самых различных задач. Вертолёты, предназначенные для переброски личного состава, на солдатском жаргоне носили название «слик» (от «slick» — гладкий, скользкий: так эти вертолёты называли из-за своего более "гладкого" и "обтекаемого" внешнего вида по сравнению с "ганшипами", ввиду отсутствия навесного вооружения) [10]. UH-1B и UH-1C в основном использовались для огневой поддержки войск и сопровождения транспортных вертолётов, для чего дополнительно вооружались блоками неуправляемых ракет и пулемётами; они назывались «ганшипами» (gunship), а официальным определением было ARA (Aerial Rocket Artillery — «воздушная ракетная артиллерия»). Если вертолёт выполнял эвакуацию раненых и убитых с поля боя, он назывался «медивак» (MedEvac, сокращённо от «медицинская эвакуация», в случае, если был специально оборудован и помечен как санитарный) или «дастофф» (Dustoff, традиционный тактический позывной неспециализированного транспорта, производящего медицинскую эвакуацию). Во время северовьетнамского Пасхального наступления 1972 года два UH-1B прошли испытания в совершенно непривычной для них роли «охотников за танками», используя новейшие противотанковые ракеты TOW. Вне зависимости от текущей роли вертолёты всегда несли пулемётное вооружение, а в экипаж обязательно включались два бортовых стрелка.

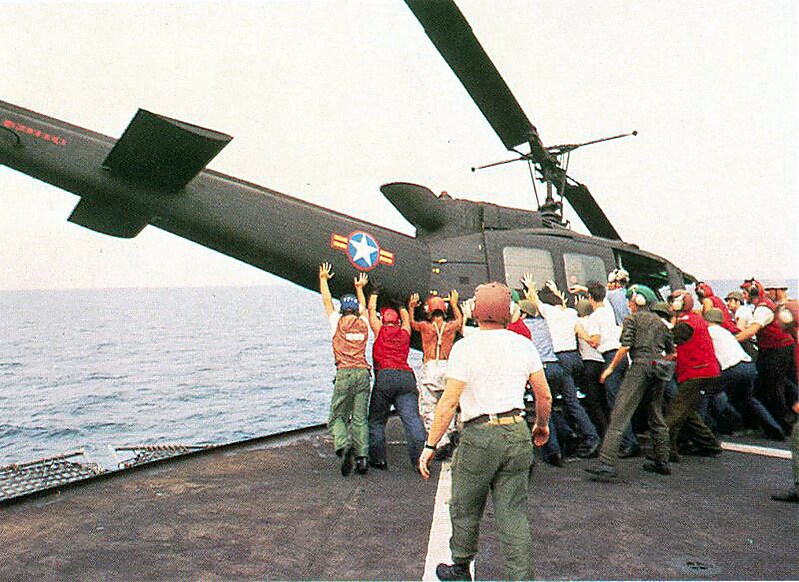

1975. Операция «Порывистый ветер». Южновьетнамский «Хьюи» сталкивают за борт корабля, чтобы освободить место на палубе

Вертолёты широко использовались во Вьетнаме всеми американскими подразделениями, хотя обычная пехотная дивизия имела намного меньший авиапарк, чем аэромобильная. В июле 1968 года статус аэромобильной получила 101-я воздушно-десантная дивизия. Основную часть «Хьюи» использовала Армия США, небольшое количество было у Корпуса морской пехоты, ВВС и ВМС; кроме того, свои собственные машины использовали южновьетнамская и австралийская армии. На пике войны американские вертолёты совершали несколько тысяч вылетов в сутки, и львиная доля приходилась на UH-1.

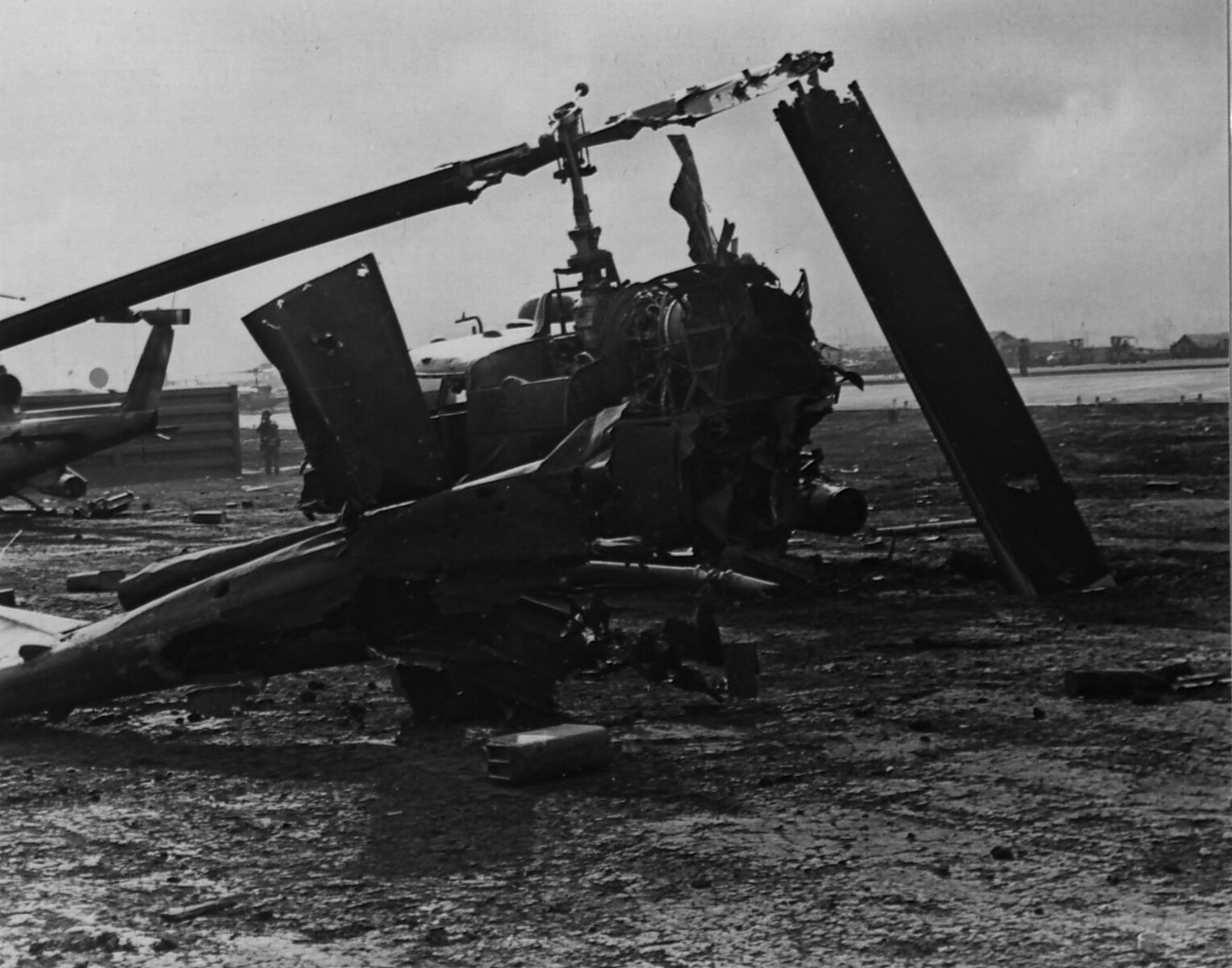

Развалившийся на две части UH-1, после попадания северовьетнамского снаряда по аэродрому в Кхе Сань. В ходе войны были уничтожены тысячи таких вертолётов

Всего за время войны в боевых действиях участвовали в общей сложности 7013 американских вертолётов UH-1. Из этого количества 3305 машин были уничтожены, а также значительная часть была оставлена Южному Вьетнаму. Один «Хюьи» был сбит северовьетнамским истребителем МиГ-17[11]. Последние три потери американских UH-1 произошли в конце войны во время операции «Хошимин»: один упал в море не долетев до корабля USS Blue Ridge, один был поражён ракетой на земле и один (б/н N47001) был брошен и захвачен северовьетнамцами.[12] В американских вертолётах погибло 2709 американцев без учёта погибших южновьетнамцев. Число погибших пилотов UH-1 составило 1074, 1103 других членов экипажа, 532 американских пассажира и не менее большое количество южновьетнамских пассажиров.[13].

Австралийцы потеряли в ходе войны 7 «Хьюи».

Известно о не менее чем 1239 UH-1, поставленных Южному Вьетнаму. (1153 до декабря 1972 года[14] и 86 в 1974[15]). Несколько десятков UH-1 получила также Камбоджа.

К 31 марта 1972 года южновьетнамцы получили 765 вертолётов UH-1, из которых было безвозвратно потеряно 142 машины. В апреле, в двухнедельном бою за Ан Лок было сбито 63 и тяжело повреждено 391 южновьетнамских UH-1.[16] Для восполнения потерь в ходе операции Enhance Южному Вьетнаму было поставлено 286 UH-1. В период с начала 1973 по середину 1974 года было сбито 49 «Хьюи» Южного Вьетнама.[17] В конце 1974 один UH-1 был угнан в ДРВ.[18] Перед наступлением 1975 года южновьетнамцы имели более 500 вертолётов Huey. Армия Южного Вьетнама была разгромлена. В качестве трофеев северовьетнамцами было захвачено 454 UH-1: 434 UH-1 в Южном Вьетнаме и 20 UH-1 были взяты в качестве трофеев в Камбодже.[19] Около 90 Huey смогли улететь на корабли 7-го флота США, при этом 67 из них пришлось утопить в море.[20] Ещё 45 UH-1 улетело на авиабазу U Tapao в Таиланде.[21] Таким образом из не менее 1239 поставленных «Хьюи», южанам удалось эвакуировать лишь около 80.

Много вертолётов погрузили на советские корабли и отправили в СССР и другие страны.[22][23]

Таким образом общее количество безвозвратных потерь UH-1 в ходе войны составило более 4500 машин (3305 США, около 1160 Южный Вьетнам, около 50 Камбоджа и 7 Австралия[24]).

После Вьетнама[править | править код]

Разные модификации UH-1 использовались во всём мире в разных боевых операциях. UH-1 применялся во время вторжения США на Гренаду и операции в Панаме. Участвовал в операции «Буря в пустыне», принимал участие в миротворческой миссии в Сомали. Сейчас[когда?] вертолёт используется вооружёнными силами США в Афганистане и Ираке.

Вертолёт морской пехоты США UH-1 совершает патрулирование над Могадишо. Операция «Возрождение надежды». Декабрь 1992 года

Турция[править | править код]

Турецкое вторжение на Кипр

72 турецких вертолёта UH-1 участвовали в десантных операциях на острове Кипр. 12 вертолётов было повреждено огнём греков-киприотов.[25]

Война против курдов

Турция, также как Ирак и Иран, вела войну против курдских повстанцев. 31 августа 1979 года между Банехом и Мариваном два турецких вертолёта Bell-212 были обстреляны из стрелкового оружия. Оба вертолёта получили повреждения и смогли вернуться на базу. 1 апреля 1988 года курды возле деревни Мардин из РПГ-7 сбили полицейский вертолёт UH-1, пилот погиб.[26]

Израиль[править | править код]

Вертолёты UH-1 в различных модификациях широко использовались Израилем в различных войнах. В 1967 году Израиль получил первые Bell-205, в 1971 Bell-206.

В ходе войны на Истощение использовался для эвакуации сбитых израильских лётчиков. 19 августа 1969 года израильский Bell-205 (пилот к-н Эцион) выполнял поисково-спасательную операцию по спасению сбитого командира 102-й эскадрильи возле Суэцкого канала. Вертолёт попал под египетский огонь с земли, был повреждён и был вынужден отменить операцию.[27]

За время Октябрьской войны Израиль потерял пять вертолётов Bell-205. 7 октября израильский Bell-205 был сбит египетским истребителем МиГ-17Ф. 11 октября израильский вертолёт был расстрелян сирийским МиГ-21МФ после того как совершил посадку для эвакуации сбитого лётчика. 17 октября над «Китайской фермой» Bell-205 был сбит огнём египетских автоматчиков. 18 октября был потерян ещё один вертолёт. 26 октября во время вылета на гору Хермон Bell-205 зацепил землю и совершил вынужденную посадку. Вертолёт был уничтожен ударом «Фантомов».

Принимали участие в ходе гражданской войны в Ливане. В войне было потеряно как минимум четыре вертолёта:

Иран[править | править код]

Война против курдов[править | править код]

17 августа 1979 года четвёрка иранских Bell-214 проводила операцию против кудрских повстанцев возле Павеха. При подлёте к населённому пункту вертолёты попали под интенсивный обстрел и один был сразу сбит. Все три члена экипажа погибли при крушении.[26]

Ирано-иракская война[править | править код]

У обеих сторон имелись модернизированные вертолёты. Иран в составе армейской авиации имел 260 Bell-214, 142 AB-205 и 40 AB-206. ВВС Ирана имели 40 Bell-214, 10 AB-206 и 8 AB-205. ВМС Ирана имели 14 AB-212. Таким образом, всего Иран имел 514 таких вертолётов. Один иранский Bell-214 разбился в ходе довоенных столкновений. Несколько иранских «Хьюи» было сбито иракскими вертолётами Ми-25.[32] Кроме того, неизвестное число вертолётов было сбито иракскими самолётами. Ирак в конце войны использовал глубоко модернизированные вертолёты до уровня Bell 214ST. Один такой вертолёт был сбит иранским истребителем F-4E «Фантом», став последней жертвой воздушных боёв в войне.[33] В ходе войны было сбито и разбилось 135 иранских вертолётов этого типа, ещё неизвестное число было списано из за повреждений и недостатка запчастей.[34][35]

Гражданская война в Шри-Ланке[править | править код]

Использовались правительственными силами в боях с тамильскими тиграми. Стал первым летательным аппаратом, сбитым в ходе войны. Всего за время гражданской войны было потеряно, как минимум, 11 вертолётов Huey всех модификаций.[36]

Война за Фолклендские острова[править | править код]

11 аргентинских UH-1H и Bell-212 было захвачено британскими войсками.[37]

Гражданская война в Сальвадоре[править | править код]

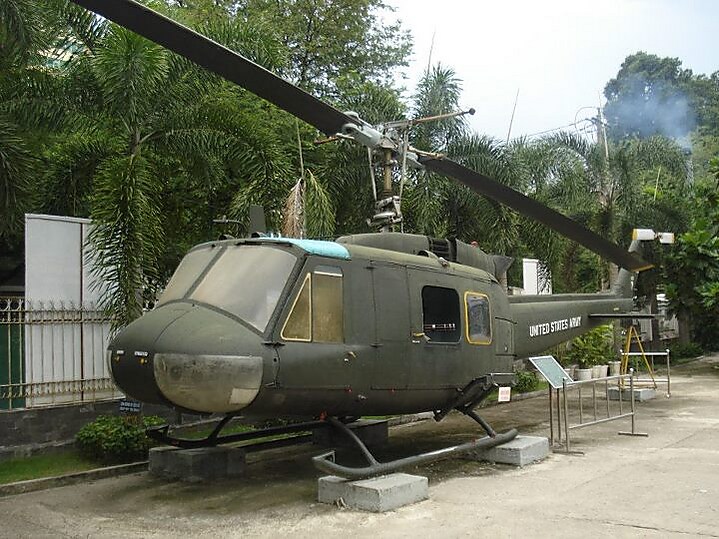

Трофейный американский UH-1 в музее Вьетнама

В ходе войны было сбито, уничтожено и разбилось не менее 27 вертолётов UH-1 ВВС Сальвадора, Армейской Авиации США и ВВС Гондураса.

27 января 1982, прямо на главной базе ВВС Сальвадора в Илопанго, спецназ ФНОФМ уничтожил 7 вертолётов UH-1H. Для исправления тяжёлого положения были осуществлены срочные поставки крупных партий вертолётов UH-1M из США.

23 октября 1984 UH-1M, перевозящий высокопоставленных офицеров ВВС Сальвадора, был сбит бойцами ФНОФМ огнём пулемёта M60. Все 14 человек находившееся на борту, погибли.

13 мая 1986 разбился UH-1H ВВС Сальвадора, по правительственным данным вертолёт упал сам, по данным ФНОФМ, он был сбит огнём стрелкового оружия. Весь экипаж, восемь человек, погиб.

29 ноября 1990 года UH-1M был вынужден выполнять маловысотный полёт из-за угрозы со стороны ПЗРК, в результате вертолёт был сбит огнём стрелкового оружия. Лётчик и его помощник получили лёгкие травмы.

19 декабря 1991 года ФНОФМ сбили UH-1H ВВС Гондураса, который вторгся в воздушное пространство Сальвадора.[38][39]

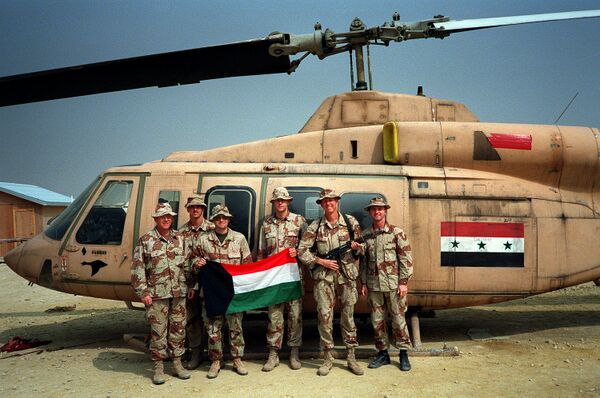

Иракский Bell-214ST захваченный американцами во время операции «Буря в пустыне». Вертолёт был продан США Ираку буквально за 3 года до его захвата

Война в Персидском заливе[править | править код]

В ходе войны вертолёты этого типа применялись Ираком и антииракской коалицией. Ирак потерял 2 вертолёта Bell-214ST (1 был захвачен), США потеряли 8 вертолётов UH-1, ещё по крайней мере 1 был повреждён.[40]

Война в Югославии[править | править код]

7 января 1992 года майор ВВС Югославии, лётчик МиГ-21бис Эмир Шишич около Вараждина (Хорватия) сбил вертолёт AB-206L LongRanger, построенный в Италии и принадлежавший Евросоюзу. Пять человек на борту вертолёта погибли. Шишич был в 2001 году осуждён на 15 лет тюрьмы итальянским судом.[41]

Война в Ираке[править | править код]

Применялся США и новыми иракскими ВВС. Три американских вертолёта UH-1N и один Bell-412 были потеряны.

Гражданская война в Колумбии[править | править код]

Применялся с середины 60-х годов в ходе гражданской войны в Колумбии. Полное количество потерянных вертолётов в ходе боевых действий остаётся неизвестным, снизу перечислены только известные потери от огня противника.

16 февраля 1995 года огнём стрелкового оружия был подбит колумбийский Bell-212, вертолёт совершил вынужденную посадку, экипаж был расстрелян на земле.

18 апреля 1995 года колумбийский Bell-212 получил задание распылить химикаты над плантациями коки на юге страны. Когда вертолёт приступил к распылению химикатов, охраняющие плантацию бойцы FARC, сбили вертолёт огнём стрелкового оружия. После этого случая колумбийцы попросили США усилить бронезащиту вертолётов.

18 января 2002 года UH-1N ЧВК США DynCorp был подбит огнём партизан и совершил вынужденную посадку. Колумбийская полиция попыталась взять под контроль место посадки, но была разбита атаками партизан. В итоге вертолёт пришлось уничтожить 24 января, чтобы он не попал в руки к наркоторговцам.[42][43]

Другие конфликты[править | править код]

Bell-412 применялся в ходе гражданской войны в Уганде. Наиболее известной потерей стало крушение вертолёта Bell-412 2 декабря 1983 года возле Касози, тогда погиб весь экипаж 10 человек включая генерал-майора Давида Оуит Ожока.[44]

Применяется в транспортных целях во время операций против повстанцев на территории Камеруна. 22 января 2017 года возле города Бого разбился вертолёт Bell-206, весь экипаж погиб, включая генерала Якоба Коджи.[45]

Борьба с наркотрафиком[править | править код]

Вертолёты применяли силовые структуры Перу и Колумбии для борьбы с наркотрафиком. С 1992 по 2012 год наркомафия сбила три перуанских вертолёта UH-1H, в числе экипажей которых находилось четыре контрактника США.[42]

На вооружении[править | править код]

Особенности конструкции[править | править код]

Фюзеляж полумонококовой конструкции, в его передней части размещена кабина для двух пилотов, сидящих рядом. За кабиной расположен отсек для полезной нагрузки. В нижней части фюзеляжа имеется петля для перевозки грузов на внешней подвеске. В качестве посадочных устройств используются стальные лыжи, на которые могут устанавливаться надувные поплавки, обеспечивающие взлёт и посадку вертолёта на воду. Силовая установка состоит из одного или двух турбо-вальных двигателей. Редуктор и двигатель размещены по оси вертолёта в верхней части фюзеляжа за кабиной экипажа. Система управления оборудована гидроусилителями. Топливная система вертолёта включает два бака, размещённых за кабиной в центре тяжести вертолёта. В целях увеличения перегоночной дальности, внутри фюзеляжа могут устанавливаться два дополнительных бака. Гидравлическая, пневматическая и электрическая системы вертолёта имеют привод от двигателя. Вертолёт оборудован комплексом навигационного и радиоэлектронного оборудования, посадочными прожекторами и навигационными огнями.

Характеристики[править | править код]

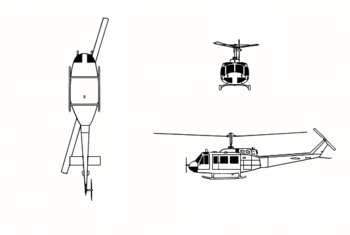

Bell UH-1 Iroquois 3-view line drawing.png

UH-1D — многоцелевой военно-транспортный вертолёт одновинтовой схемы с хвостовым рулевым винтом. Несущий винт двухлопастный с полужёстким креплением лопастей шириной 533 мм. Силовой установкой машин этого типа был турбовальный двигатель Avco Lycoming T53-L-11 мощностью на валу 820 кВт; стандартный запас топлива, составлявший 832 литра, мог дополняться двумя внутренними вспомогательными топливными баками, в результате чего максимальный топливный запас увеличивался до 1968 литров. Широкомасштабное производство вертолётов UH-1D было развёрнуто как для Армии США, так и для вооружённых сил других стран; 352 вертолёта были построены по лицензии фирмой Dornier в Западной Германии. За вертолётом UH-1D был запущен в серийное производство идентичный ему UH-1H с двигателем Avco Lycoming T53-L-13 мощностью на валу 1044 кВт.

  • Диаметр главного винта, м: 14,63
  • Диаметр рулевого винта, м: 2,59
  • Длина, м: 12,77
  • Высота, м: 4,42
  • Масса, кг:
    • пустого: 2363
    • максимальная взлётная: 4310
  • Внутренние топливо, кг: 840 + опционально 1128
  • Тип двигателя: 1 ГТД Textron Lycoming T53-L-13
  • Мощность, кВт: 1 х 1044
  • Максимальная скорость, км/ч: 222
  • Крейсерская скорость, км/ч: 204
  • Дальность действия, км: 511
  • Скороподъёмность, м/мин: 535
  • Практический потолок, м: 5910
  • Статический потолок, м: 4145
  • Экипаж, чел: 1-4
  • Полезная нагрузка: 14 солдат или 6 носилок и 1 сопровождающий или 1759 кг груза в кабине или на подвеске

Вооружение[править | править код]

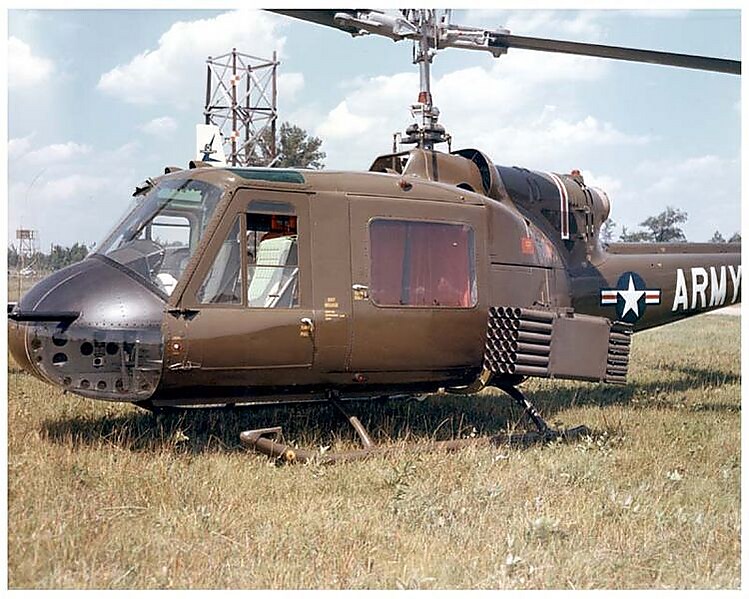

70 мм ракетные блоки, которыми пользовалась воздушная ракетная артиллерия.

В дверных проёмах могут устанавливаться два пулемёта M60С или два пулемёта M2HB, или два пулемёта М134 «Миниган» калибра 7,62 мм.
На внешней подвеске могут быть установлены пулемёты M60С, М134 «Миниган», управляемое ракетное вооружение: AGM-22, BGM-71 TOW; неуправляемое ракетное вооружение: 7-зарядные, 19-зарядные 70 мм ракетные блоки или 24-зарядные 70 мм ракетные блоки.
В носовой части вертолёта может быть установлен 40-мм гранатомёт M75 со 150 или 300 зарядами, полностью управляемый пилотом.

Bell UH-1 Iroquois в сравнении с другими многоцелевыми вертолётами[править | править код]

Название Диаметр несущего винта Длина фюзеляжа Максимальная взлётная масса Мощность Экипаж+ Пассажиры Крейсерская скорость Макс. скорость Дальность полёта Практический потолок Разработчик Первый полёт
Ка-18 10,0 м 10,0 м 1502 кг 1×200 кВт 1 + 3 130 км/ч 160 км/ч 450 км 3500 м Flag of the Soviet Union.svgОКБ Камова 1956 год
Bell UH-1D 14,63 м 17,4 м 4310 кг 1×1045 кВт 1 + 14 205 км/ч 220 км/ч 510 км 5910 м Flag of the United States.svgBell Helicopter 1961 год
Ми-2 14,50 м 11,40 м 3659 кг 2×298 кВт 1 + 8 194 км/ч 210 км/ч 580 км 4000 м Flag of the Soviet Union.svgОКБ М. Л. Миля 1961 год
Bell 206B-3 10,16 м 12,11 1 451 кг 1×310 кВт 1 + 4 ~200 км/ч 224 км/ч 700 км 4115 м Flag of the United States.svgBell Helicopter 1963 год

Модификации[править | править код]

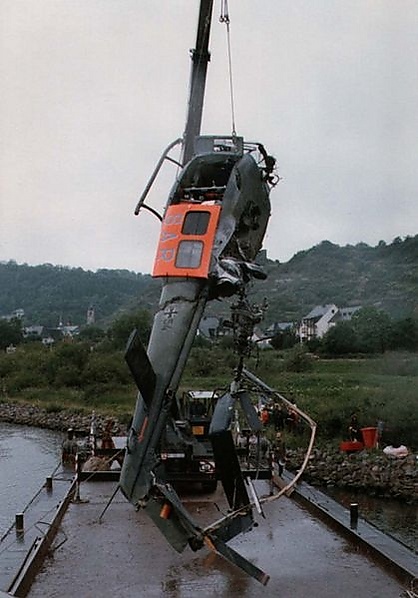

Bergeeinsatz Bell UH1D.jpg

Существует множество вариантов вертолёта UH-1, в том числе и гражданские варианты.

  • XH-40 — Первый прототип Bell 204. Всего было построено три опытных.
  • YH-40 — Шесть предпроизводственных вертолётов.
    • Bell Model 533 — Один YH-40BF, перестроенный как вертолёт для тестов, на котором испытывались различные несущие винты и проводились эксперименты по снижению аэродинамического сопротивления. В разное время были установлены разные турбореактивные двигатели.
  • HU-1A — Первые строевые модели Bell 204, в 1962 году получившие обозначение UH-1A.
  • UH-1B — Модифицированный HU-1A. Разные внешние усовершенствования и оснащение улучшенным двигателем Lycoming T53-L-5 (960 л. с.), а позднее T53-L-11 (1100 л. с.).[103]
  • UH-1C — UH-1B с улучшенным двигателем и модифицированными лопастями для улучшения эффективности работы вертолёта в роли ганшипа.
  • YUH-1D — Семь прототипов UH-1D.

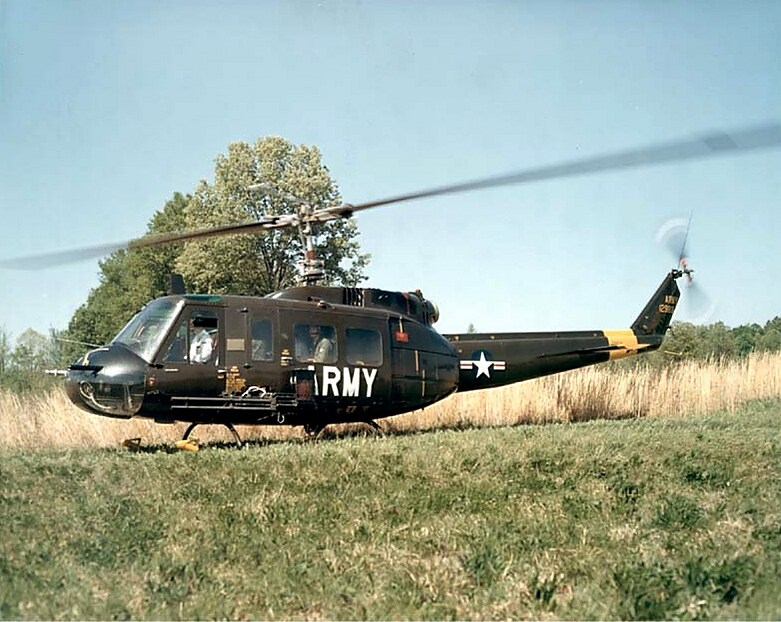

  • UH-1D — Первая серийная модель Bell 205 (Bell 204 с удлинённой версией фюзеляжа) и первый двухдвигательный «Ирокез». Разработан как военно-транспортный вертолёт, чтобы заменить CH-34, который тогда стоял на вооружении Армии США.
    • HH-1D — Поисково-спасательный вариант UH-1D.
  • UH-1E — UH-1B/C для Корпуса морской пехоты США с новым составом радиооборудования и авионикой, а начиная с 1965 года — с новым несущим винтом. Первые модели были также оснащены выдвигающейся спасательной лебёдкой.
    • TH-1E — Учебно-тренировочный вертолёт на базе UH-1E.
  • UH-1F — UH-1B/C для ВВС США с двигателем General Electric T58-GE-3 мощностью 1100 л. с.
    • TH-1F — Учебно-тренировочный UH-1F для ВВС США.
  • UH-1G — Пропущенная модификация, чтобы предотвратить путаницу с AH-1G. Однако обозначение UH-1G давали ганшипам UH-1D/H, действовавшим в Камбодже.

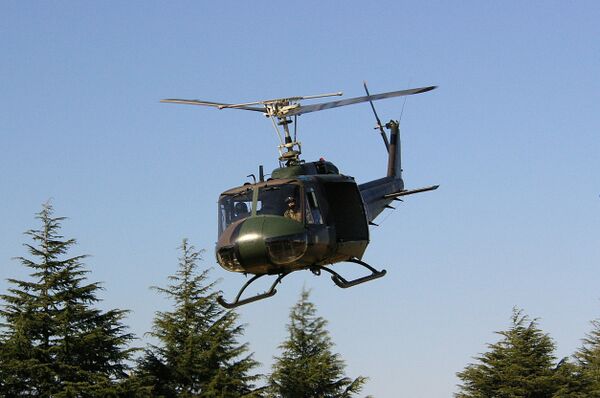

  • UH-1H — Улучшенный UH-1D.
    • CUH-1H — Разработан на основе UH-1H для Канады.
    • EH-1H — 22 вертолёты конвертированы в специальные вертолёты РЭБ и РЭП. Заменены на EH-60A.
    • HH-1H — Вертолёт на базе медицинского UH-1H, поисково-спасательный вариант для ВВС США со спасательной лебёдкой.
    • JUH-1H — Пять UH-1H, конвертированные для симуляции советского боевого вертолёта Ми-24.
    • TH-1H — Учебно-тренировочный на базе вертолёта UH-1H для ВВС США.

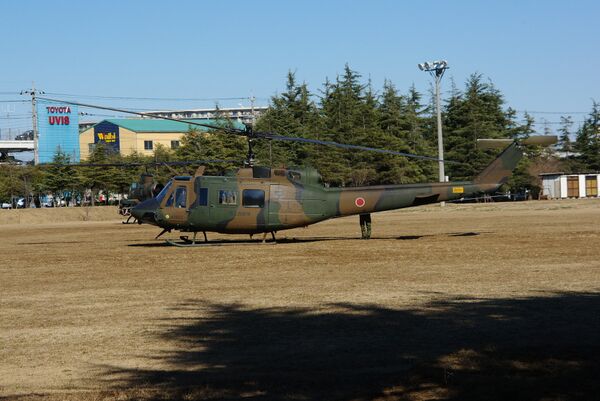

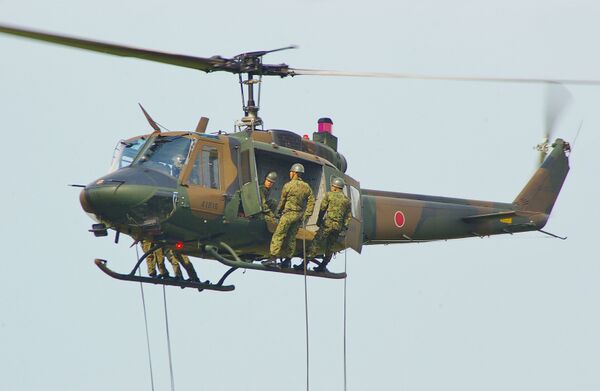

  • UH-1J — Экспортный вариант UH-1H для Японии.
  • HH-1K — Поисково-спасательный вертолёт для ВМС США со специальным оборудованием ВМС.
  • UH-1L — Многофункциональный вариант HH-1K.
    • TH-1L — Учебно-тренировочный UH-1L для ВМС США.
  • UH-1M — ARA («ганшип») на базе UH-1L, для проведения ночных боевых операций, оснащённый спецоборудованием, двумя телекамерами и ночным прицелом.

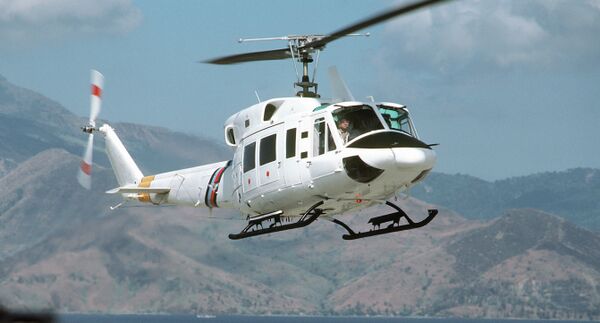

  • UH-1N — Первая серийная модель Bell 212, с двумя турбореактивными силовыми установками PT6T Twin-Pac. Корпус морской пехоты проводил множество усовершенствований — от улучшения авионики и защиты вертолёта до установки инфракрасной камеры.
    • VH-1N — Конфигурация VIP. Используется в специальной эскадрилье HMX-1 морской пехоты для транспортировки высокопоставленных лиц.

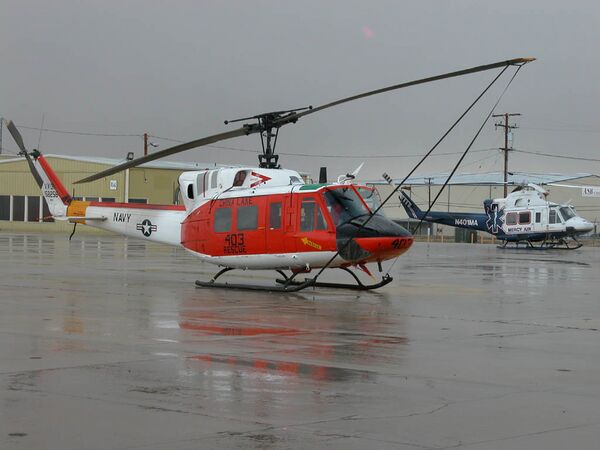

    • HH-1N — Поисково-спасательный вариант.
    • CUH-1N — Экспортный вариант для Канады. Усовершенствован до CH-135 Twin Huey.
  • UH-1P — UH-1F вариант для ВВС США, разработан для операций специального назначения — выброска/эвакуация войск из тыла противника.
  • UH-1V — Медицинский вертолёт для Армии США.
  • UH-1U — Единственный прототип для выявления и подавления артиллерийских позиций. Потерпел крушение на авиабазе Эдвардс во время испытаний.
  • EH-1X — Десять вертолётов РЭБ и РЭП с оборудованием для проведения специальных операций. Заменён на EH-60A.

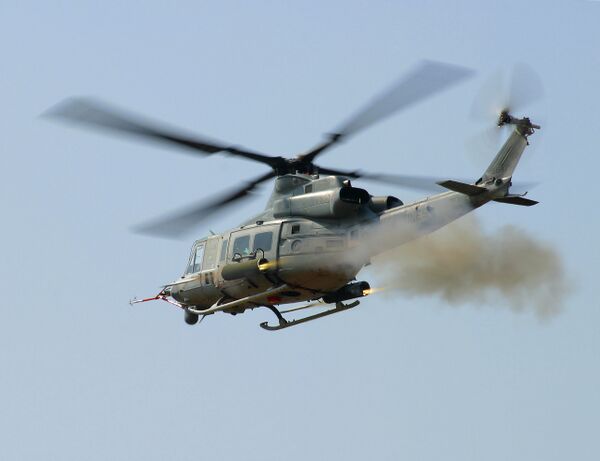

  • UH-1Y — Вертолёт, призванный заменить устаревший UH-1N для Корпуса морской пехоты США, будет поставляться по программе H-1 вместе с боевым вертолётом AH-1Z, с аналогичными изменениями и модификациями.

UH-1 в искусстве[править | править код]

1985

О UH-1 писалось и говорилось немало. Силуэты этого трудяги-бойца часто мелькают в хрониках былых боёв и современных конфликтов, да и художественный кинематограф не обошёл его вниманием. Пожалуй, самый знаменитый фильм с участием Ирокезов — Апокалипсис сегодня, где вертолёты атакуют вьетнамскую деревню под музыку из оперы «Полёт Валькирий» Вагнера.

Образ американских войск, выгружающихся из Хьюи, — стал символом в описании Вьетнамской войны и может быть замечен фактически в каждом кино и телешоу по теме.

В целом, UH-1 был показан практически во всех фильмах о Вьетнаме, а также в сотнях других фильмов и телесериалов, книг и комиксов.

Кроме того, UH-1 можно увидеть в компьютерных играх: «DCS: UH-1H Huey» (самая серьезная проработка Хьюи в условиях домашних симуляторов) , Armed Assault 2, War Thunder, «Battlefield: Vietnam», «Conflict: Vietnam», «Men of Valor», «Вертолёты Вьетнама: UH-1», «Call of Duty: Black Ops», «Battlefield: Bad Company 2 Vietnam», «Rising Storm 2» и др.

Происшествия[править | править код]

6 января 2018 года UH-1 совершил аварийную посадку на пляже в 100 метрах от жилого дома города Урума на острова Икэидзима.

26 ноября 2018 года UH-1 потерпел крушение между домов жилого квартала в районе Санджактепе турецкой провинции Стамбул. Вертолёт вылетел с базы Самандира для тренировочного полёта. Три члена экипажа погибли на месте, один скончался от полученных ранений в госпитале, врачи борются за жизнь мастер-сержанта Озкана Йылмаза.[104][105][106][107]

27 июля 2021 года вертолет ВВС США UH-1 совершил аварийную посадку в Японии.[108]

Галерея[править | править код]

Примечания[править | править код]

  1. 1 2 World Air Forces 2014 — 2014.
  2. 1 2 World Air Forces 2008 — 2008.
  3. World Air Forces, p.5.
  4. Финансовый отчёт аэрокосмического подразделения фирмы Fuji Heavy Industries Ltd за 2009 год
  5. United States Congress Senate Committee on Appropriations Subcommittee on Dept of Defense. Department of the Army. — U.S. Government Printing Office, 1970. — 1088 с.
  6. Statement of Rear Adm. William E. Sweeney, United States Navy, Special Projects. / Hearings on Military Posture and H.R. 13456, 89th Congress, 2nd Session. — Washington, D.C.: U.S. Government Printing Office, 1966. — P. 7923 — 8633 p.
  7. UH-1B/D Helicopter (Iroquis) Parts and Components. Statement of Maj. Gen. E. J. Gibson, Director of Procurement and Production, Headquarters, U.S. Army Materiel Command. / Department of Defense Appropriations for 1965. Hearings before a Subcommittee of the Committee on Appropriations, House of Representatives, 88th Congress, 2nd Session. — Washington, D.C. : U.S. Government Printing Office, 1964. — Pt. 3 — P. 245—589 p.
  8. CECO Fuel Control System Selected for Bell Helicopter. // Missiles and Rockets. — June 8, 1964. — Vol. 14 — No. 23 — P. 2.
  9. Commerical Contractors Performing Overhaul and Maintenance of the UH-1D Helicopter: Testimony of Maj. Gen. J. J. Hayes, Assistant Deputy Chief of Staff for Logistics (Supply and Maintenance). // Department of Defense Appropriations for 1970. — Pt. 2 — P. 260.
  10. «365 Days With Letters to Home». Paul T. Kearns. 2011. стр. 13.
  11. Vietnamese Air-to-Air Victories, Part 2
  12. Air America in South Vietnam III. The Collapse. Joe F. Leeker. University of Texas. P.60
  13. «Helicopter Losses During the Vietnam War.» Vietnam Helicopter Pilots Association. Retrieved: 5 September 2007.
  14. The RVNAF. Van Khuyen Dong. U.S. Army Center of Military History. 1980. P.281
  15. Department of Defense Appropriations for 1974: Hearings ..., 93-1, Part 6. United States. Congress. House Appropriations. 1973. P.1344
  16. Южный Вьетнам 1965—1972 гг. А. И. Чернышев
  17. South Viet Nam Air Force — VNAF — Aircraft deliveries. GlobalSecurity database
  18. Вертолёт UH-1 «Ирокез». Эксплуатация и боевое применение. М. Н. Никольский. АК 2003 03
  19. FANK: A History of the Cambodian Armed Forces, 1970-1975. Kenneth Conboy. Equinox Publishing (Asia) Pte Ltd. 2011. P.223
  20. Air War Vietnam Plans and Operations 1969 - 1975. Elizabeth Hartsook, Stuart Slade. 2013. P.463
  21. Escape to U Taphao. Ralph Wetterhahn. Air & Space Magazine. January 1997. P.3
  22. Toperczer, Istvan. MiG-21 Units of the Vietnam War. Osprey 2001, No. 29. стр.80-81
  23. Flying Dragons: South Vietnamese Air Force. Robert C. Mikesh. 2005. стр.150-151
  24. из данных указанных выше
  25. Cyprus, 1974: Turkish Point of View
  26. 1 2 Курдское сопротивление
  27. Египетская граница
  28. Lebanon war
  29. Israeli Air Force Aircraft Inventories
  30. Необъявленная война (2005). Моше Тамир. Мильхама ле-Ло От.(На иврите) стр. 13-17
  31. Другие инциденты над Ливаном и Сирией
  32. [2.0] Hind In Foreign Service / Hind Upgrades / Mi-28 Havoc
  33. Iranian Air-to-Air Victories, 1982-Today
  34. Потери ВВС Ирана
  35. The Iran-Iraq War. Pierre Razoux, Harvard University Press, 2015. P.525,526,568
  36. Sri Lanka, since 1971
  37. Argentine aircraft lost
  38. Бои в Сальвадоре
  39. ASN Wikibase El Salvador
  40. Damaged and lost allied planes and helos
  41. Пилот сбивший вертолёт нарушитель был выпущен досрочно
  42. 1 2 Кокаиновые войны
  43. ASN Wikibase Columbia
  44. Accident Bell-412, 2 Dec 1983
  45. Accident Bell-206, 22 Jan 2017
  46. The Military Balance 2016,p.430
  47. The Military Balance 2016,p.78
  48. The Military Balance 2016,p.376
  49. The Military Balance 2016,p.237
  50. The Military Balance 2016,p.323
  51. The Military Balance 2016,p.381
  52. The Military Balance 2016,p.81
  53. The Military Balance 2016,p.238
  54. The Military Balance 2016,p.153
  55. The Military Balance 2016,p.416
  56. The Military Balance 2016,p.298
  57. The Military Balance 2016,p.400
  58. The Military Balance 2016,p.104
  59. The Military Balance 2016,p.402
  60. The Military Balance 2016,p.101
  61. The Military Balance 2016,p.184
  62. The Military Balance 2016,p.186
  63. The Military Balance 2016,p.395
  64. The Military Balance 2016,p.477
  65. Потери ВВС Израиля в Ливане Архивировано 17 апреля 2014 года.
  66. The Military Balance 2016,p.337
  67. The Military Balance 2016,p.140
  68. The Military Balance 2016,p.332
  69. The Military Balance 2016,p.330
  70. The Military Balance 2016,p.111
  71. The Military Balance 2016,p.360
  72. The Military Balance 2016,p.37
  73. The Military Balance 2016,p.87
  74. The Military Balance 2016,p.390
  75. The Military Balance 2016,p.341
  76. The Military Balance 2016,p.119
  77. The Military Balance 2016,p.406
  78. The Military Balance 2016,p.346
  79. The Military Balance 2016,p.120
  80. The Military Balance 2016,p.462
  81. The Military Balance 2016,p.348
  82. The Military Balance 2016,p.280
  83. The Military Balance 2016,p.407
  84. The Military Balance 2016,p.283
  85. The Military Balance 2016,p.409
  86. The Military Balance 2016,p.411
  87. сведения о ВВС Сальвадора (англ.)
  88. The Military Balance 2016,p.464
  89. The Military Balance 2016,p.352
  90. The Military Balance 2016,p.138
  91. The Military Balance 2016,p.41-45
  92. The Military Balance 2016,p.293
  93. The Military Balance 2016,p.357
  94. The Military Balance 2016,p.148,149
  95. The Military Balance 2016,p.415
  96. The Military Balance 2016,p.285
  97. The Military Balance 2016,p.388
  98. The Military Balance 2016,p.291
  99. The Military Balance 2016,p.268
  100. The Military Balance 2016,p.261,263
  101. The Military Balance 2016,p.398
  102. The Military Balance 2016,p.289
  103. Rigid-Rotor Helicopter. // Military Review. — July 1963. — Vol. 43 — No. 7 — P. 99.
  104. SON DAKİKA: İstanbul Sancaktepe'de askeri helikopter düştü: 4 şehit, NTV (26 ноября 2018). Дата обращения: 27 ноября 2018.
  105. Son dakika: Sancaktepe'de askeri helikopter düştü (тур.). CNN Türk. Дата обращения: 27 ноября 2018.
  106. Число жертв крушения вертолета в Турции увеличилось до четырех (рус.), ИА REGNUM. Дата обращения: 27 ноября 2018.
  107. Четверо турецких военнослужащих погибли при падении вертолета в жилом квартале Стамбула (ФОТО, ВИДЕО), NEWSru.com. Дата обращения: 27 ноября 2018.
  108. Ксения Cтрижова. Вертолет ВВС США совершил аварийную посадку на рисовом поле в Японии. Известия (27 июля 2021). Дата обращения: 28 июля 2021.

Ссылки[править | править код]
