Электро́нный микроско́п (ЭМ) — прибор, позволяющий получать изображение объектов с максимальным увеличением до 106 раз, благодаря использованию, в отличие от оптического микроскопа, вместо светового потока, пучка электронов с энергиями 200 эВ — 400 кэВ и более (например, просвечивающие электронные микроскопы высокого разрешения с ускоряющим напряжением 1 МВ).
Длина волны де Бройля электронов, ускоренных в электрическом поле с разностью потенциалов 1000 В, равна 0,4 Å, что много меньше длины волны видимого света[1]. Вследствие этого, разрешающая способность электронного микроскопа в более чем 10000 раз может превосходить разрешение традиционного оптического микроскопа. Для получения изображения в электронном микроскопе используются специальные магнитные линзы, управляющие движением электронов в колонне прибора при помощи электромагнитного поля.
В 1931 году Р. Руденберг получил патент на просвечивающий электронный микроскоп; в 1932 году М. Кнолль и Эрнст Руска построили первый прототип современного прибора. Эта работа Руски в 1986 году была отмечена Нобелевской премией по физике, которую присудили ему и изобретателям сканирующего зондового микроскопаГерду Карлу Биннигу и Генриху Рореру. Использование просвечивающего электронного микроскопа для научных исследований было начато в конце 1930-х годов, и тогда же появился первый коммерческий прибор, построенный фирмой Siemens.
В конце 1930-х — начале 1940-х годов появились первые растровые электронные микроскопы, формирующие изображение объекта при последовательном перемещении электронного зонда малого сечения по объекту. Массовое применение этих приборов в научных исследованиях началось в 1960-х годах, когда они достигли значительного технического совершенства.
Значительным скачком (в 1970-х годах) в развитии было использование вместо термоэмиссионных катодов — катодов Шоттки и катодов с холодной автоэмиссией, однако их применение требует значительно большего вакуума.
В конце 1990-х — начале 2000-х компьютеризация и использование ПЗС-детекторов значительно упростили получение изображений в цифровом виде.
В последнее десятилетие в современных передовых просвечивающих электронных микроскопах используются корректоры сферических и хроматических аберраций, вносящих основные искажения в получаемое изображение. Однако их применение может значительно усложнять использование прибора.
В 2018 году американским учёным удалось добиться разрешения электронного микроскопа в 3,9 *10−11м[2].
В просвечивающем электронном микроскопе (ПЭМ) для формирования изображения используется высокоэнергетический электронный пучок. Электронный пучок создается посредством катода (вольфрамового, LaB6, Шоттки или холодной полевой эмиссии). Полученный электронный пучок ускоряется обычно до 80—200 кэВ (используются различные напряжения от 20 кВ до 1 МВ), фокусируется системой магнитных линз (иногда электростатических линз), проходит через образец так, что часть электронов рассеивается на образце, а часть — нет. Таким образом, прошедший через образец электронный пучок несет информацию о структуре образца. Далее пучок проходит через систему увеличивающих линз и формирует изображение на люминесцентном экране (как правило, из сульфида цинка), фотопластинке или ПЗС-камере.
Один из типов просвечивающей электронной микроскопии (ПЭМ); однако, есть приборы, работающие исключительно в режиме ПРЭМ. Пучок электронов пропускается через относительно тонкий образец, но, в отличие от обычной просвечивающей электронной микроскопии, электронный пучок фокусируется в точку, которая перемещается по образцу по растру.
В своих наиболее распространенных конфигурациях, электронные микроскопы дают изображения с отдельным значением яркости на каждый пиксель, с результатами, как правило, изображенными в оттенках серого. [3] Однако, часто эти изображения затем раскрашены посредством использования программного обеспечения, или просто ручным редактированием с помощью графического редактора. Это делается обычно для эстетического эффекта или для уточнения структуры и, как правило, не добавляет информацию об образце. [4]

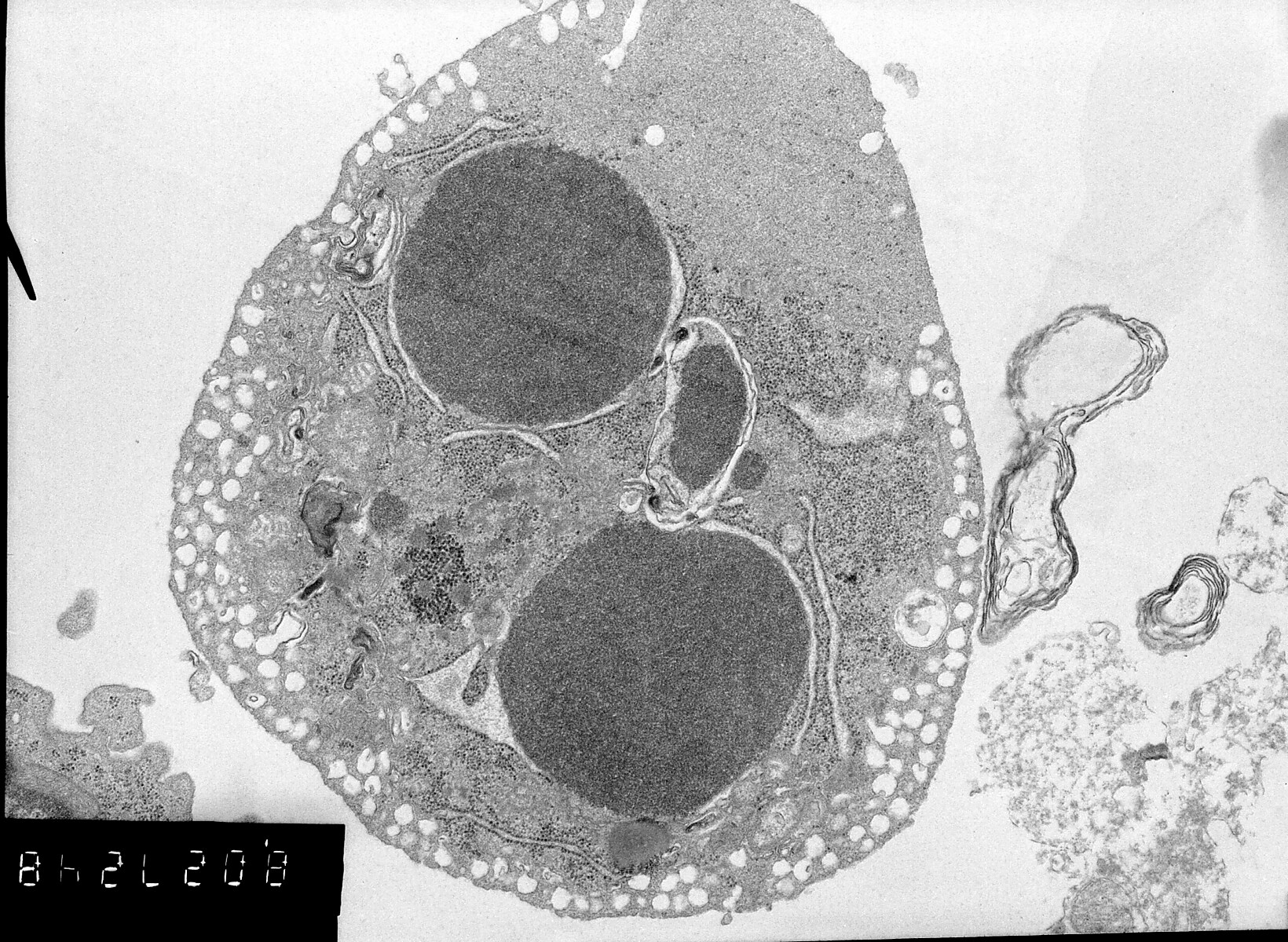

Ультраструктура неонатальных кардиомиоцитов после аноксии-реоксигенации
В некоторых конфигурациях о свойствах образца можно собрать больше информации на каждый пиксель, благодаря использованию нескольких детекторов. [5] В СЭМ атрибуты топографии и рельефа материала могут быть получены с помощью пары электронных детекторов отражения и такие атрибуты могут быть наложены в единое цветное изображение, с присвоением разных первичных цветов для каждого атрибута. [6] По аналогии, сочетаниям отраженного и вторичного электронного сигнала различные цвета могут быть присвоены и наложены на один цветной микрограф, одновременно показывающий свойства образца. [7]
Изображение муравья в сканирующем электронном микроскопе
Некоторые типы детекторов, используемых в СЭМ, имеют аналитические возможности и могут обеспечить несколько элементов данных на каждом пикселе. Примерами являются детекторы, используемые в элементном анализе, и системы катодолюминесцентных микроскопов, которые анализируют интенсивность и спектр электронно-стимулированной люминесценции (например, в геологических образцах). В системах СЭМ использование этих детекторов является общим для цветового кода сигналов и накладывают их в единое цветное изображение, так что различия в распределении различных компонентов образца можно ясно видеть и сравнивать. Дополнительно, стандарт вторичных электронных изображений может быть объединен с одним или более композиционными каналами, так что можно сравнить структуру и состав образца. Такие изображения могут быть сделаны с сохранением полной целостности исходного сигнала, который не изменяется в любом случае.
Электронные микроскопы дороги в производстве и обслуживании, но общая и эксплуатационная стоимость конфокального оптического микроскопа сравнима с базовыми электронными микроскопами. Микроскопы, направленные на достижение высоких разрешений, должны быть размещены в устойчивых зданиях (иногда под землёй) и без внешних электромагнитных полей.
Образцы в основном должны рассматриваться в вакууме, так как молекулы, составляющие воздух, будут рассеивать электроны.
Сканирующие электронные микроскопы, работающие в обычном высоковакуумном режиме, как правило, изображают проводящий образец; Поэтому непроводящие материалы требуют проводящее покрытие (золото / палладий, сплав углерода, осмий, и т.д.). Режим низкого напряжения современных микроскопов делает возможным наблюдение непроводящих образцов без покрытия. Непроводящие материалы могут быть изображены также переменным давлением (или окружающей средой) сканирующего электронного микроскопа.
