Щелочно-агрегатная реакция

Проблема щёлочно-агрегатной реакции была впервые выявлена инженером Томасом Стэнтоном (англ. Thomas E. Stanton) из Калифорнийского дорожного управления в 1930-х годах. К 1940 году Стэнтон завершил исследования, показавшие, что расширение образцов строительных растворов обусловлено содержанием щелочей в цементе, количеством реакционноспособного кремнезёма в заполнителе и доступностью влаги^[1][2]. Стэнтон также установил, что расширение незначительно при содержании щелочей в цементе ниже 0,60 % Na₂Oe, а добавление пуццоланов уменьшает расширение^[4].

Термин «щёлочно-агрегатная реакция» является обобщающим для двух основных типов процессов^[1][5]:

• Щелочно-силикатная реакция (ЩСР, англ. Alkali-Silica Reaction, ASR) — реакция между гидроксид-ионами щелочей и реакционноспособными силикатными минералами (опал, халцедон, вулканическое стекло, микрокристаллический кварц). Наиболее распространённый тип ЩАР^[1][5].
• Щелочно-карбонатная реакция (ЩКР, англ. Alkali-Carbonate Reaction, ACR) — реакция со специфическими доломитовыми известняками, содержащими кальцит и глинистые минералы. Характеризуется процессом дедоломитизации^[1][5]. Встречается значительно реже.

Для развития щёлочно-агрегатной реакции необходимо одновременное соблюдение трёх условий^[1][3]:

• наличие реакционноспособных минералов в заполнителе;
• достаточная концентрация щелочей (преимущественно из портландцемента);
• присутствие влаги (относительная влажность выше 80 %).

Поровый раствор бетона имеет высокое значение pH (обычно 13,2—14,0) за счёт растворённых гидроксидов натрия и калия^[3]. При таком pH гидроксид-ионы атакуют силоксановые связи (Si—O—Si) и силанольные группы (Si—OH) в реакционноспособном кремнезёме, вызывая его растворение^[3]. Процесс протекает в две стадии^[3]:

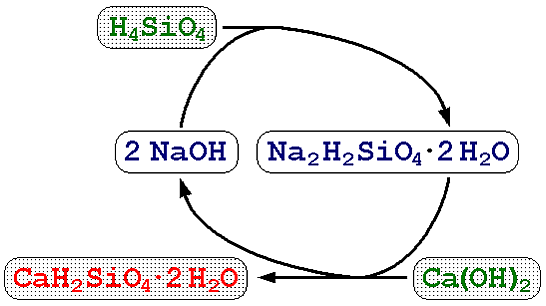

• Стадия 1: образование щелочно-силикатного геля SiO₂ + 2NaOH + H₂O → Na₂SiO₃·2H₂O.
• Стадия 2: взаимодействие геля с гидроксидом кальция. Образующийся щёлочно-силикатный гель обладает высокой гигроскопичностью: он поглощает воду из окружающего цементного камня, увеличиваясь в объёме^[3]. Ионы кальция реагируют с растворимым щелочным силикатным гелем, превращая его в твёрдые гидросиликаты кальция (C-S-H), которые формируют полупроницаемую оболочку вокруг частиц заполнителя^[3][6].

Осмотическое давление, развиваемое набухающим гелем, превосходит прочность заполнителя и цементной матрицы, что приводит к образованию трещин^[1][3].

Щелочно-агрегатная реакция вызывает характерные деформации бетона, получившие название щелочной коррозии^[7]. Типичные признаки включают^[1][3]:

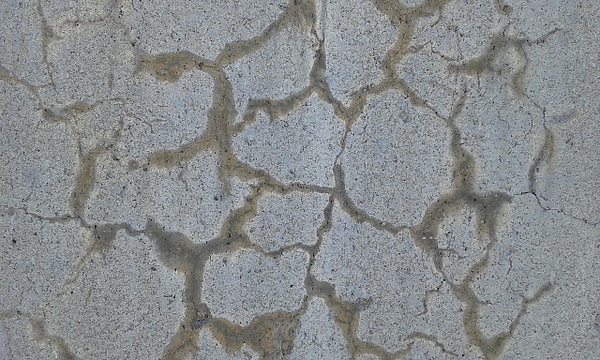

• сетчатое растрескивание поверхности («карта трещин»);
• отслаивание фрагментов бетона;
• выдавливание вязкого геля янтарного цвета из трещин;
• общее расширение конструкций;
• потерю механических свойств.

Влияние на прочность на сжатие может быть незначительным при низких уровнях расширения, но прочность на растяжение и изгибная прочность существенно снижаются^[3]. Исследования мостовых конструкций показали потерю несущей способности до 85 % в результате ЩАР^[3]. Железобетонные конструкции благодаря арматуре лучше противостоят деформациям^[1].

Для идентификации щёлочно-агрегатной реакции применяются следующие методы^[5][3]:

• минералого-петрографический анализ для определения реакционноспособных пород и минералов;
• химический анализ на содержание растворимого в щелочах кремнезёма (критерий — не более 50 ммоль/л)^[5];
• ускоренные испытания растворных балочек по ГОСТ 8269.0 и ASTM C 1567 (деформации не более 0,1 %)^[5];
• длительные испытания бетонных призм по ASTM C 1293 (деформации не более 0,04 % за год)^[5];
• петрографическая микроскопия тонких срезов бетона;
• растровая электронная микроскопия (РЭМ) с рентгеноспектральным микроанализом^[3].

Основные стратегии предотвращения щёлочно-агрегатной реакции включают^[1][7][5]

• использование нереакционноспособных заполнителей (например, карбонатных пород);
• ограничение содержания щелочей в бетоне (ниже 3,0 кг/м³ в эквиваленте Na₂O);
• применение минеральных добавок (зола-уноса, микрокремнезём, метакаолин, доменный шлак), которые снижают щёлочность порового раствора и связывают гидроксид кальция;
• использование литийсодержащих соединений (LiNO₃, LiOH);
• ограничение доступа влаги к бетонным конструкциям через гидроизоляционные мембраны;
• управляемую провокацию ЩАР на ранней стадии схватывания цемента с применением активных минеральных добавок^[5].

Минеральные добавки действуют на ранних стадиях гидратации, связывая щёлочи до начала реакции с заполнителем и уплотняя структуру цементного камня^[7]. Уровень замещения портландцемента зависит от класса реакционной способности заполнителя и условий эксплуатации: для зола-уноса — от 15 до 40 %, для доменного шлака — от 25 до 65 %, для микрокремнезёма — от 2,0 до 4,0-кратного содержания щелочей в бетоне^[5].

Под угрозу попадают только бетонные элементы, контактирующие с водой, в частности, бетонные дорожные покрытия и железобетонные шпалы на железных дорогах. При этом бетон в зданиях, который постоянно поддерживается в сухом состоянии, по имеющимся данным, не подвержен проблеме ЩАР^[8].

Из-за повреждений, вызванных щелочной реакцией, пришлось демонтировать мост Лахсвера в Любеке, построенный в 1965—1966 годах: уже через два года после ввода в эксплуатацию его разобрали^[9].

В середине 1970-х годов в ГДР начали добавлять балтийский кремнезём в производство железобетонных шпал для железных дорог. Это приводило к ускоренной кристаллизации бетона и первоначально необычной прочности материала. Однако при постоянной нагрузке кристаллизация продолжалась годами и в итоге приводила к полному разрушению бетона. Последствия оказались масштабными: были повреждены тысячи километров железнодорожных путей (особенно на загруженных магистралях), а также затронуты тысячи бетонных опор контактной сети. Полная реконструкция пострадавших участков завершилась лишь к концу 1990-х годов — уже после объединения Германии.

В 2007 году была обнаружена аналогичная реакция в бетоне шпал на линии Берлин — Гамбург; реконструкцию провели в 2009 году. В мае 2009 года Министерство транспорта Германии сообщило, что около 320 км бетонных дорожных покрытий на автобанах подвержены проблеме. В частности, речь шла о 79 км на автобане A5 в Гессене (один из самых загруженных участков), об автобане A14 в Саксонии и Саксонии-Анхальт, а также об автобане A9 (Мюнхен — Берлин), который был в основном обновлён до 2006 года, но уже требовал ремонта^[9].

Институт исследования строительных материалов в Дуйсбурге отметил, что повреждения от «бетонного рака» обычно проявляются лишь через 5—10 лет после сдачи автобанов в эксплуатацию — из-за своеобразного «инкубационного периода»^[10]. Ещё в 1988 году Научно-технический союз строительства Академии строительства ГДР опубликовал руководство по составлению бетонных смесей для предотвращения ЩАР^[11]. Согласно действующим немецким рекомендациям по предотвращению щёлочно‑кремнезёмной реакции, риск повреждений можно существенно снизить за счёт выбора заполнителей с низкой щёлочечувствительностью и проверки их пригодности по специальным методикам^[12].

Компания Deutsche Bahn считает, что причиной железнодорожного происшествия в Бурграйне стали ослабленные «бетонным раком» шпалы. Компания заменила шпалы на этом участке и начала проверку около 200 000 шпал аналогичного типа по всей Германии. 22 ноября 2022 года DB сообщила, что дополнительные исследования выявили: определённая горная порода, использованная при производстве шпал, могла способствовать повреждениям. После этого началась проверка ещё 130 000 шпал от других производителей, содержащих тот же материал^[13].

Мосты с признаками ЩАР приходят в негодность за сравнительно короткий срок. Так, мост Сальвадора Альенде в Берлине (1981 год) демонтировали и заменили в 2015 году^[14]. Мост «Ан дер Вульхайде» (1989 год) демонтировали в 2025 году^[15], на данный момент от него осталась лишь рампа, демонтаж которой запланирован на 2026 год^[16]. На мосту Марграффбрюкке (1969 год) замена ведётся с 2022 года, весь строительный проект будет завершён к концу 2026 года^[17]. На железнодорожном мосту Херренкруг в Магдебурге (1979 год) в 2021 году заменили опоры^[18].
