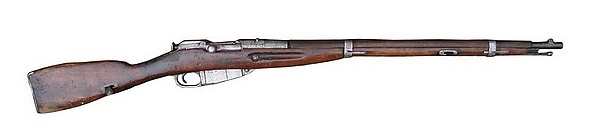

Фроловка (ружьё)

В 1918 году переделка винтовок Бердана и винтовок Мосина образца 1891 года в охотничьи ружья возобновилась^[2].

В апреле 1920 года демобилизационная комиссия Центрального Правления Артиллерийских Заводов предложила руководству Первого оружейного завода РСФСР (Тула) представить проекты срочного выпуска охотничьего гладкоствольного оружия. Конструктор Тульского оружейного завода П. Н. Фролов разработал единую схему переделки нарезного оружия в гладкоствольное, позволявшую осуществлять внесение изменений поточным механизированным способом^[4].

Проект П. Н. Фролова обеспечил унификацию боеприпасов, запчастей и расходных элементов. Разработки П. Н. Фролова впоследствии были оформлены в качестве патентов на изобретения.

На оружейных заводах в Туле и Ижевске «фроловки» изготавливали до 1941 года. При этом линейка калибров напрямую зависел от исходного образца винтовки:

• из винтовки Мосина (7,62 мм) получали ружья 28-го и 32-го калибров;
• из винтовки Бердана № 2 и некоторых трофейных систем (с большим диаметром ствола) — 20-го, 24-го и крайне редко 16-го калибров.

В общей сложности было известно об 11 вариантах однозарядных, двухзарядных и трёхзарядных ружей Фролова, отличающихся калибром патронов и длиной ствола (от 670 мм до 720 мм).

В годы Великой Отечественной войны производство «фроловок» было прекращено, однако после её окончания, в 1945—1948 годах, выпуск был возобновлён по тем же причинам — наличие большого количества изношенных армейских винтовок и спрос на дешёвое охотничье оружие. В этот период Тульский и Ижевский оружейные заводы выпускали однозарядные ружья 32-го калибра: ТОЗ-32 (Тула) с отогнутой вниз рукояткой затвора и Р-32 (Ижевск) с прямой рукояткой. В отличие от довоенных переделок, эти модели уже не являлись прямыми конверсиями старых винтовок — их ствольные коробки изготавливались заново^[5].

Винтовка Мосина имела нарезной ствол калибра 7,62 мм (3 линии) с 4 нарезами, длиной 800 мм (пехотный вариант) или 730 мм (драгунский). Шаг нарезов — 240 мм^[7].

Рассверловка канала ствола — ствол растачивался до гладкого состояния, диаметр готового канала соответствовал выбранному калибру:

• 32 калибр (12,7 мм) и 28 калибр (13,8 мм) — получались путём рассверловки штатного ствола винтовки Мосина;
• 24 калибр (14,7 мм) и 20 калибр (15,6 мм) — требовали использования более толстостенных стволов, как правило, от винтовки Бердана № 2 (исходный калибр 10,75 мм) либо от трофейных систем с большим наружным диаметром ствола.

Сверловка канала — профиль гладкого канала (цилиндр), без дульных сужений, чока или получока). Это делало ружьё пригодным для стрельбы как дробью, так и пулей, но снижало кучность дробовой осыпи.

Переделка патронника — штатный патронник под винтовочный патрон 7,62×54R рассверливался под охотничью гильзу:

• диаметр фланца увеличивался с 14,4 мм до размеров гильзы соответствующего калибра (до 17,5 мм для 28 калибра и др.);
• длина патронника составляла 70 мм (реже 65 мм);
• переход конуса (от патронника к каналу ствола) адаптировался под охотничий снаряд.

Укорачивание ствола — для снижения массы и улучшения манёвренности ствол укорачивался до 670—720 мм. Место спиливания приходилось, как правило, на дульную часть. После обрезки переделывалось посадочное место мушки.

Демонтаж штатных прицелов — со ствола удалялись^[2]:

• секторный прицел (со всеми его деталями: колодка, прицельная планка, хомутик, пружина);
• основание мушки (или сама мушка стачивалась заподлицо).

Толщина стенок и запас прочности:

• для 32 калибра толщина стенок ствола на дульном срезе достигала 1,6 мм, в казённой части — свыше 9 мм (с учётом ствольной коробки);
• запас прочности многократно превышал нагрузки от охотничьих патронов, что позволяло использовать даже сильные заряды бездымного пороха.

Ствольная коробка (в основном — от винтовки Мосина) оставалась главным несущим элементом, но подвергалась следующим доработкам^[5]:

• Расточка патронного окна — окно для подачи патронов расширялось по геометрии цилиндрической охотничьей гильзы. При переходе на 24-20 калибры иногда удалялся правый боевой упор ствольной коробки (запирание производилось только на левый упор), что снижало прочность.
• Установка целика — на верхней грани казённой части ствольной коробки (иногда — в поперечном пазе, иногда — на припае) монтировалась пластина целика с треугольной или полукруглой прорезью. Высота целика подбиралась так, чтобы обеспечить пристрелку на 35-50 м.
• Доработка отсечки-отражателя — при переделке в однозарядный вариант удалялся зуб отсечки-отражателя, а сама пластина подгибалась, чтобы служить только отражателем. В многозарядных вариантах форма и размер лопасти отсечки корректировались для надёжной подачи толстого охотничьего патрона.
• Обработка пазов для затвора — внутренние поверхности коробки полировались для обеспечения плавного хода затвора после расточки.

Затворная группа во многом сохраняла штатную конструкцию винтовки Мосина, но получала специализированную доработку^[8].

Основные изменения:

• Расточка чашечки (зеркала) затвора — диаметр углубления в личинке увеличивался, чтобы вмещать фланец охотничьей гильзы. При переходе на 24 калибр и более чашечка могла изготавливаться заново.
• Подгонка зеркального зазора — расстояние от зеркала затвора до казённого среза ствола регулировалось. При его превышении на личинку напаивалась пластина нужной толщины. Плохая регулировка приводила к разрывам гильз или затруднённой экстракции.
• Изменение профиля боевых упоров — для надёжной подачи патрона с тупой (плоской) головной частью с боевых упоров затвора снимались фаски, изменялся осевой профиль.

Рукоятка затвора:

• в довоенных однозарядных вариантах рукоятка оставалась прямой (штатной);
• в послевоенных моделях (ТОЗ-32, Р-32) рукоять отгибалась вниз (как на снайперской винтовке) для удобства перезаряжания.

Ударно-спусковой механизм (УСМ):

• тип — ударниковый, с винтовой боевой пружиной;
• взведение происходило при отпирании затвора;
• усилие спуска — 2,0-3,0 кг (иногда дорабатывалось утончением пружины шептала);
• спуск часто делали двухступенчатым, с ощутимым «предупреждением»;

Предохранитель — поворот курка назад (как у винтовки).

Выбрасыватель — оставался штатным, что было слабым местом для «фроловки». При раздутии латунной гильзы зуб выбрасывателя часто срывал фланец. Многие охотники самостоятельно изготавливали усиленный выбрасыватель большего размера.

В зависимости от варианта исполнения, «фроловки» делились на однозарядные (преобладающее большинство) и магазинные^[5].

Однозарядный вариант:

• штатный коробчатый магазин демонтировался (удалялись стенки, подаватель, пружина);
• патронное окно в ствольной коробке закрывалось вварной металлической заглушкой;
• иногда устанавливался лоток для облегчения досылания патрона
• патрон вставлялся в патронник пальцами или через окно коробки (при открытом затворе);
• экстракция гильзы — подхватом выбрасывателем, но без отражения вправо (гильза доставалась вручную или вытряхивалась наклоном ружья).

Магазинный вариант (28 и 32 калибры):

• сохранялся коробчатый магазин, но его стенки разгибались под цилиндрический патрон;
• ёмкость магазина — 3 патрона для 28 калибра, 2 или 3 патрона для 32 калибра;
• подаватель дорабатывался — переднюю часть выгибали вверх, придавая нужный угол подачи;
• встречались «высокие» механизмы подачи (выше штатного на 10 мм), повышавшие надёжность;
• для удержания патронов в магазине могли устанавливаться стальные прокладки между стенками.

Отсечка-отражатель:

• в магазинных вариантах зуб отсечки-отражателя сохранялся;
• его форма и размер корректировались, чтобы тупой охотничий патрон не задирался вверх при подаче.

Ложе «фроловки» могло быть трёх типов^[5]:

• Первый вариант (заводской, бюджетный) — это была укороченная штатная винтовочная ложа. Самый простой и дешёвый способ — у боевой винтовочной ложи просто спиливали цевьё до первого ложечного кольца.
• Второй вариант (заводской, улучшенный) — новодельная облегчённая ложа, которую изготавливали специально для охотничьего ружья из берёзы или ореха. Она имела характерные охотничьи черты: полупистолетную шейку, насечку «тюльпан», вырезы для пальцев и боковые вырезы на гребне приклада.
• Третий вариант (кустарный) — самодельная ложа, которую делали сами охотники или местные мастера. В условиях, когда заводские варианты были не всегда доступны, ложи вырезали из подручных пород дерева (берёза, бук, ясень). Качество и форма такой ложи полностью зависели от мастерства изготовителя, и поэтому они могли сильно отличаться от заводских.

Крепление ствола и ствольной коробки к ложе:

• два поперечных соединительных винта (дюймовая резьба);
• передний винт входил в опорный крюк на стволе;
• задний винт крепил спусковую скобу и коробку;
• ствольная накладка отсутствовала — ствол открыт почти на всю длину;
• ствол удерживался ложевыми кольцами (как правило, винтовыми или разрезными пружинными).

Прицел «фроловки» предельно упрощён и рассчитан на быструю наводку «навскидку»^[5]:

• Мушка — открытая, лужёная (отсвечивает), треугольной или закруглённой формы. Устанавливалась на дульной части ствола (в штатное место или на припае). Могла быть сточенной штатной мушкой или вновь изготовленной.
• Целик — металлическая пластина толщиной 1-2 мм, впаянная или вколоченная в поперечный паз на верхней грани ствольной коробки.
• Прорезь — треугольная (обработка трёхгранным напильником), реже — прямоугольная.
• Линия прицеливания низкая — это позволяло стрелять, не поднимая головы, и быстро переносить огонь.
• Пристрелка — опиливанием или напайкой мушки по высоте и горизонту.
• В отдельных кустарных образцах целик вовсе отсутствовал — его роль выполнял осевой пропил по верхней грани коробки.

Шомпол присутствовал только на ружьях с длинной ложей (винтовочного типа)^[8]:

• конструкция — телескопическая или цельная (штатный винтовочный шомпол или самодельный пруток);
• удерживался в канале ложи трением (без защёлки);
• основное назначение — выбивание раздутой гильзы из патронника (при нештатной экстракции).

Дополнительно — обеспечивал чистку ствола.

Послевоенные «фроловки» (1945—1948 годов) имели ряд конструктивных отличий от довоенных переделок^[9]:

• ствольная коробка — круглая в сечении, без пазов для обойменной подачи и «ласточкина хвоста» под отсечку-отражатель (изготавливалась заново, а не переделывалась из винтовочной заготовки);
• целик — регулируемый по горизонту (более удобный), расположен ближе к передней части коробки;
• ложа — новодельная короткая, со стальной втулкой под передний соединительный винт;
• антабки — охотничьего типа, под погон (не винтовочные проушины под тренчик);
• ТОЗ-32 имел отогнутую вниз рукоятку затвора;
• все металлические детали качественно оксидированы (воронение).

Важно отметить, что послевоенные «фроловки» (ТОЗ-32 и Р-32) нельзя считать прямыми переделками старых армейских винтовок — их ствольная коробка изготавливалась заново, имела круглое сечение и лишалась пазов для обойменной подачи. Таким образом, это были уже не конверсионные, а фактически новые изделия, унифицированные по затворной группе с винтовкой Мосина.

Перечень модификаций конструкции «фроловки» представлен в таблице^[10].

В качестве боеприпасов для «Фроловки» использовались гладкоствольные охотничьи патроны, представлены в таблице^[11].

Особенности боеприпасов:

• длина гильзы — преимущественно 70 мм, реже 65 мм;
• использовались латунные толстостенные гильзы (для многократного снаряжения);
• возможно снаряжение как дымным, так и бездымным порохом;
• снаряжение патронов производилось охотниками самостоятельно.
