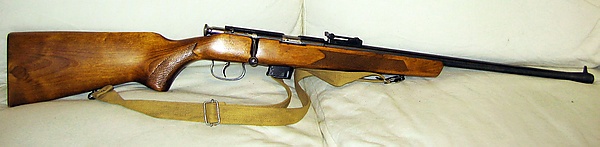

ТОЗ-17

ТОЗ-17 был разработан в 1956—1957 годах группой тульских конструкторов в составе Г. П. Носкова, В. И. Чувахина и В. П. Очнева под руководством В. Л. Чернопятова. Предпосылками к созданию новой модели послужил накопленный опыт эксплуатации спортивно-охотничьих винтовок ТОЗ-8 и ТОЗ-9, а также необходимость в лёгком, технологичном и недорогом промысловом оружии для нужд народного хозяйства СССР. В отличие от предшественника — однозарядного карабина ТОЗ-16, выпускавшегося с 1955 года, — новая модель получила магазинное питание, что существенно повысило её практическую скорострельность и сделало более пригодной для промысловых нужд^[2].

Важным этапом в истории модели стало решение конструкторов применить унифицированные узлы от уже освоенной промышленностью спортивной винтовки ТОЗ-8М, что позволило ускорить внедрение в производство и снизить себестоимость. Постановка на производство осуществлялась в период, когда главным инженером Тульского оружейного завода был В. М. Романов. Выпуск карабина продолжался несколько десятилетий, в течение которых в конструкцию вносились незначительные усовершенствования, направленные на повышение надёжности и технологичности.

По различным данным, в середине 1960-х годов розничная цена карабина составляла от 16 до 25 рублей в зависимости от партии и модификации — весьма доступная сумма для советского охотника-промысловика того времени (для сравнения: однозарядный ТОЗ-16 стоил около 14-16 рублей). В дальнейшем модель подвергалась модернизации: с 1977 года выпускалась усовершенствованная версия ТОЗ-17-01 с унифицированными узлами от спортивной винтовки ТОЗ-8М, а также были созданы варианты с различными типами прикладов и предохранителей^[3].

ТОЗ-17 имел ствол длиной 536 мм с четырьмя правосторонними нарезами. Шаг нарезов составляет 420 мм, что является оптимальным для стабилизации пули патрона .22 LR. Ствол запрессован в ствольную коробку и дополнительно закреплён штифтами — такая технология соединения обеспечивала высокую жёсткость и неизменность взаимного расположения узлов. На переднем торце ствола выполнено углубление (дульная фаска), предохраняющее дульный срез от механических повреждений при неаккуратном обращении или ударах. Канал ствола и патронник у части модификаций хромированы, что повышало живучесть ствола и облегчало его чистку. Хромирование также способствовало лучшему скольжению пули и снижало нагар^[4].

Внешняя поверхность ствола и ствольной коробки подвергалась химическому оксидированию (воронению), что придавало деталям матовый чёрный цвет и защищало от коррозии. Ствольная коробка имеет характерную для тульских винтовок форму с окном для выброса гильз в правой стенке и продольными пазами для движения затвора.

Затвор — продольно-скользящий, поворотного типа. Конструктивно он состоит из стебля затвора, ударника, боевой пружины, выбрасывателя и муфты. Запирание канала ствола осуществляется поворотом рукоятки стебля затвора, которая заходит в поперечный паз ствольной коробки. Ударный механизм ударникового типа полностью смонтирован внутри затвора, что облегчает разборку и обслуживание. Поджатие боевой пружины происходит при перемещении затвора в переднее положение — это особенность многих малокалиберных винтовок, где взведение ударника осуществляется не при отведении затвора, а при его досылании^[4].

Извлечение стреляной гильзы из патронника производится выбрасывателем, зацепляющим фланец гильзы. Отражение (выброс) гильзы через правое окно ствольной коробки осуществляется выступом вкладыша коробки. Такая схема обеспечивает надёжное извлечение даже при использовании некачественных или загрязнённых патронов.

В модификации ТОЗ-17-01 конструкция запирания была усилена: вместо одного боевого упора (рукоятки затвора, заходящей в паз ствольной коробки) была применена схема с дополнительной опорой затвора, что повысило надёжность фиксации и снизило нагрузку на рукоятку. Рукоятка затвора в этой версии, ранее служившая основным запирающим элементом, стала выполнять вспомогательную функцию. Это нововведение было заимствовано из опыта эксплуатации спортивных винтовок и позволило увеличить ресурс механизма.

Питание патронами осуществляется из отъёмного коробчатого магазина ёмкостью пять патронов. Корпус магазина изготавливался из штампованной стали, фиксация в оружии — одной защёлкой, расположенной перед магазином. Патроны в магазине располагаются в один ряд, что обеспечивает безотказную подачу благодаря малому трению и простой геометрии. Подача патронов на линию досылания осуществляется пластинчатой пружиной, расположенной в корпусе магазина^[4].

Наличие отъёмного магазина было ключевым отличием ТОЗ-17 от однозарядного ТОЗ-16. Это позволяло снарядить запасной магазин заранее и быстро перезарядить оружие в полевых условиях, что особенно важно при промысловой охоте на подвижного зверя (например, на белку или соболя). В комплект карабина обычно входил один магазин, однако охотники часто приобретали дополнительные отдельно.

Спусковой механизм смонтирован в ствольной коробке и обеспечивает спуск «с предупреждением» — то есть с ощутимым свободным ходом перед моментом выстрела, что способствует более точному выстрелу. Конструкция спускового механизма проста и состоит из спускового крючка, шептала и возвратных пружин. В базовой модели ТОЗ-17 предусматривался кнопочный предохранитель, блокирующий шептало. Предохранитель расположен на правой стороне ствольной коробки позади спускового крючка и имеет два положения: переднее («огонь») и заднее («предохранение»)^[4].

В модификации ТОЗ-17-01 кнопочный предохранитель был заменён более надёжным флажковым, расположенным с правой стороны ствольной коробки. Флажковый предохранитель обеспечивает более явную тактильную обратную связь и лучше защищён от случайного переключения. Кроме того, в поздних выпусках ТОЗ-17-01 была предусмотрена возможность регулировки усилия спуска, что позволяло настраивать спусковой механизм под индивидуальные предпочтения стрелка.

Ложа изготавливалась преимущественно из берёзы, реже — из бука. Выбор этих пород древесины был обусловлен их доступностью, технологичностью обработки и достаточной прочностью. Ложа покрывалась несколькими слоями лака, что защищало дерево от влаги и механических повреждений. Форма шейки ложи — прямая или полупистолетная. Прямая шейка более удобна при стрельбе с открытого прицела и быстрых прицеливаниях, полупистолетная — обеспечивает лучший контроль оружия при стрельбе с упора^[4].

В отличие от многих современных охотничьих карабинов, ТОЗ-17 не имел выступа под щёку, что делало приклад универсальным для стрелков с различной антропометрией. Затыльник приклада в базовой модели был металлическим или выполненным из пластмассы. Модификация ТОЗ-17-01 получила пластмассовый затыльник приклада, а вариант ТОЗ-17-02 — резиновый затыльник-амортизатор, смягчающий отдачу. Отдача у малокалиберных винтовок и без того незначительна, однако амортизатор повышал комфорт стрельбы при длительных сериях.

Цевьё у ТОЗ-17 короткое, закрывающее примерно половину длины ствола. Крепление цевья к стволу осуществлялось с помощью винта или пружинной защёлки в зависимости от года выпуска. Важной конструктивной особенностью, унаследованной от ТОЗ-16, является отсутствие беддинга ствольной коробки — ствол не был полностью вывешен относительно ложи, что в некоторых случаях могло влиять на кучность при изменении влажности и температуры.

ТОЗ-17 оснащён открытым секторным прицелом, рассчитанным на дистанции стрельбы до 250 метров, и трапециевидной мушкой. Прицельная планка имеет прорезь формы «ласточкин хвост», что обеспечивает хорошую видимость цели в сумерках — важное качество для промыслового оружия. Конструкция прицела позволяет устанавливать дальность стрельбы, перемещая хомутик по прицельной планке. На планку нанесены деления с цифрами, соответствующими дистанциям в десятках метров (1—100 м, 2—200 м и т. д.)^[4].

Мушка выполнена в виде трапеции и установлена на высокой основе. Она может регулироваться по высоте и боковому направлению с помощью специального инструмента, входящего в комплект поставки. Прицельная линия имеет длину 485 мм, что обеспечивает достаточную базу для точного прицеливания. Установка оптического прицела штатно не предусматривалась — ствольная коробка не имела посадочных мест типа «ласточкин хвост» или планки Пикатинни. Однако на практике возможна установка оптики с использованием переходных кронштейнов, крепящихся к штатным посадочным местам открытого прицела.

Основные тактико-технические характеристики представлены в таблице^[2][4].

За время производства было создано несколько модификаций ТОЗ-17, различающихся конструктивными особенностями и оснащением^[5]:

• ТОЗ-17 — базовая модель с магазином на 5 патронов и кнопочным предохранителем. Ствол запрессован в коробку, ложа берёзовая. Выпускалась с 1957 по середину 1970-х годов.
• ТОЗ-17-01 — модернизированный вариант, выпускавшийся с 1977 года. Отличается изменённым узлом запирания затвора (с дополнительной опорой затвора вместо опоры только на рукоятку), флажковым предохранителем и пластмассовым затыльником приклада. Масса — 2,7 кг. Унифицирован со спортивной винтовкой ТОЗ-8М по многим узлам.
• ТОЗ-17-02 — вариант ТОЗ-17-01 с резиновым затыльником-амортизатором на прикладе. Предназначался для использования в холодное время года, так как резина не холодит щёку при морозах.
• ТОЗ-17-03 — экспортная модификация, отличавшаяся улучшенной отделкой ложи из ценных пород дерева (орех, бук высокого качества) и более тщательным воронением металлических частей. По некоторым данным, на отдельных экземплярах могла присутствовать декоративная гравировка, однако документального подтверждения серийного выпуска таких карабинов нет. Выпускалась ограниченной серией преимущественно на экспорт.

Все модификации сохраняли взаимозаменяемость по основным узлам (затвор, магазин, ударно-спусковой механизм), что облегчало ремонт и обслуживание.

ТОЗ-17 был предназначен для промысловой и любительской охоты на мелкого пушного зверя (белка, соболь, куница, заяц, ондатра) и боровую дичь (глухарь, тетерев, рябчик, вальдшнеп). Эффективная дистанция стрельбы ограничена баллистическими возможностями патрона .22 LR и составляет 50—80 метров, хотя предельная прицельная дальность по открытому прицелу заявлена в 250 метров. На дистанциях свыше 100 метров пуля теряет убойную силу, а её траектория становится навесной, что затрудняет прицеливание^[1].

Пуля калибра 5,6 мм (как правило, свинцовая, необолочечная или с мягкой оболочкой) обладает достаточной убойной силой для поражения указанных видов дичи при попадании в жизненно важные органы. Однако применение карабина по крупным животным (лось, кабан, медведь, косуля) категорически не рекомендуется из-за недостаточного останавливающего действия, высокой вероятности ухода подранка и требований гуманности. В современной России охота на копытных (за исключением некоторых видов в отдельных регионах) с использованием малокалиберного оружия под патрон кольцевого воспламенения либо прямо запрещена правилами охоты, либо ограничена по дистанции и месту поражения. Охотнику перед использованием необходимо сверяться с актуальными правилами охоты своего региона.

Помимо охотничьего применения, ТОЗ-17 использовался для проведения учебно-тренировочных занятий по огневой подготовке в охотничьих хозяйствах и обществах (например, в системе Всеармейского военно-охотничьего общества). Низкая стоимость боеприпасов и незначительная отдача позволяли обучать начинающих охотников основам стрельбы с минимальными затратами.

Важной областью применения стал контроль численности грызунов (сусликов, крыс) в сельскохозяйственных угодьях. Эта задача актуальна для степных и лесостепных регионов, где грызуны наносят значительный ущерб посевам^[4].

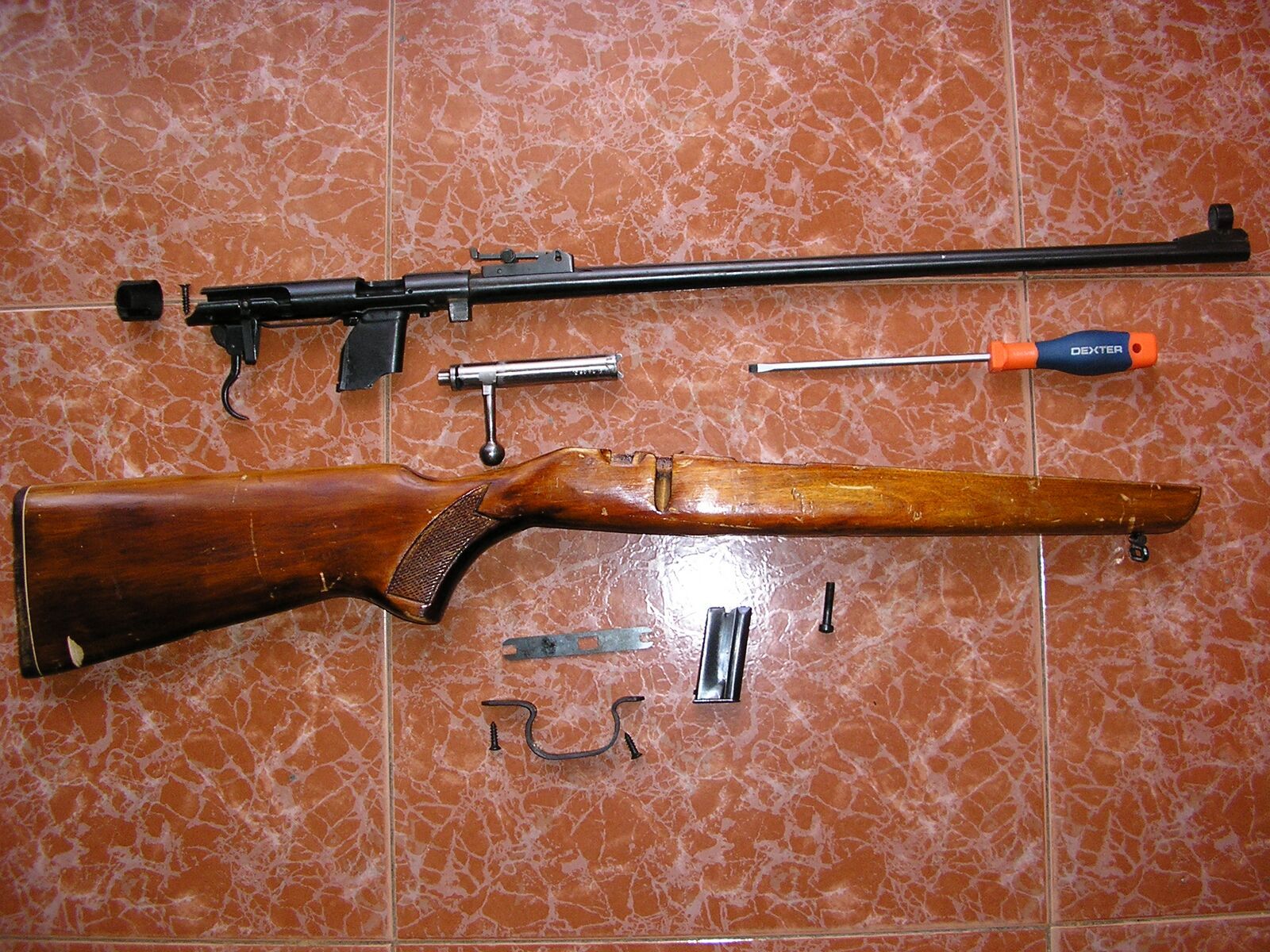

ТОЗ-17 отличался простотой в обслуживании. Неполная разборка для чистки производится без применения инструмента: отведите затвор в крайнее заднее положение, нажмите на спусковой крючок (снимая затвор с боевого взвода) и, удерживая крючок нажатым, потяните его назад, утапливая в ствольную коробку. При этом спусковой крючок войдёт в паз на хвостовике затвора, разблокируя его. После этого извлеките затвор, потянув за рукоятку назад. Полная разборка требует использования отвёртки и выколотки^[1].

При эксплуатации необходимо было уделять внимание чистоте канала ствола, так как патроны кольцевого воспламенения оставляют обильный свинцовый и пороховой нагар. Особенно актуальна чистка после стрельбы нехромированных стволов. Смазка механизмов должна соответствовать сезону:

• зимой рекомендуется использовать низкотемпературные смазки (например, веретённое масло);
• летом — обычные ружейные.

Наиболее уязвимым узлом является выбрасыватель: его поломка или ослабление пружины приводит к задержкам при экстракции гильз. Также следует следить за состоянием боевой пружины: её ослабление может вызывать осечки. Магазины со временем теряют упругость подающей пружины, что также может вызывать задержки.

Важное правило безопасности: перед чисткой или разборкой необходимо убедиться в отсутствии патрона в патроннике. Из-за конструктивных особенностей ударникового механизма не рекомендуется сушить карабин у открытого огня или на отопительных приборах — это может привести к изменению свойств стали и снижению надёжности^[4].

ТОЗ-17 стал одним из самых массовых советских малокалиберных охотничьих карабинов, заняв нишу между однозарядным ТОЗ-16 и оптической модификацией ТОЗ-18. Простота конструкции, надёжность и доступность боеприпасов обеспечили модели длительный срок службы и популярность среди охотников-промысловиков. По приблизительным оценкам, общий выпуск всех модификаций ТОЗ-17 превысил несколько сотен тысяч экземпляров^[1].

Карабин экспортировался в социалистические страны (ГДР, Польша, Чехословакия, Болгария, Венгрия и др.), а также ограниченно поставлялся на рынки Финляндии и Швеции, где ценился за простоту и надёжность. На базе ТОЗ-17 впоследствии был разработан охотничий карабин ТОЗ-78 с усовершенствованным узлом запирания и регулируемым спусковым механизмом. Кроме того, конструктивные решения, отработанные на ТОЗ-17, были использованы при создании комбинированных ружей ТОЗ-34-5,6/20 и ТОЗ-34-5,6/28 (нарезной ствол под 5,6 мм в сочетании с гладким).

В настоящее время карабины ТОЗ-17 встречаются преимущественно на вторичном рынке и представляют коллекционную ценность как образцы советского охотничьего оружия середины XX века.

Несмотря на почтенный возраст и отсутствие современных эргономических решений, многие экземпляры ТОЗ-17 продолжают эксплуатироваться и сегодня, подтверждая репутацию надёжного и неприхотливого оружия, созданного на века. Для многих охотников старшего поколения эта винтовка стала первой серьёзной «мелкашкой», с которой начался путь в мир нарезного оружия.

Отдельные экземпляры ТОЗ-17 ранних выпусков (в том числе 1959 года) представлены в собраниях некоторых государственных музеев, например, в коллекции Государственного исторического музея в Москве^[6].
