Фокусировочный мех
.jpg)
Фокусировочный мех (в обиходе — «гармошка») — светонепроницаемое подвижное соединение объектива и кассетной части фотоаппарата, позволяющее плавно менять расстояние между ними в процессе фокусировки. Устройство фокусировочного меха аналогично пневматической камере гармони и позволяет сочетать подвижность с герметичностью. Использование меха характерно для складных фотоаппаратов большого или среднего формата, однако встречается и в других оптических приборах, например, в фотоувеличителях и устройствах для макросъёмки. Большинство компендиумов для кинематографа также состоят из меха.
Особенности
Такой способ подвижного соединения, заимствованный у гармони, впервые предложен в 1847 году русским фотографом Сергеем Левицким[1][2][3][4][5]. До этого большинство фотоаппаратов прямого визирования состояли из двух ящиков, вдвигавшихся друг в друга. Фокусировочный мех обеспечивает наиболее свободные подвижки объектива и кассетной части, позволяя эффективно исправлять перспективные искажения при архитектурной и других видах съёмок. В отличие от шифт-объективов, обладающих ограниченной возможностью подвижек, фокусировочный мех позволяет реализовывать принцип Шаймпфлюга без ограничений.

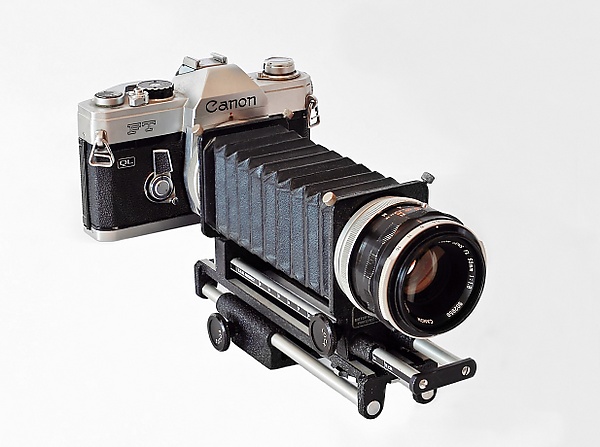

В фотоаппаратуре жёсткой конструкции фокусировочный мех нашёл применение при макросъёмке в качестве замены удлинительным кольцам, по сравнению с которыми меха способны обеспечить плавное бесступенчатое выдвижение объектива в большом диапазоне. Понятие «мех с двойным растяжением» означает возможность съёмки в масштабе 1:1 благодаря выдвижению объектива на удвоенное фокусное расстояние[6][7].
Выпускавшаяся в СССР приставка «ПЗФ» позволяла отодвинуть объектив от плоскости фотоплёнки на расстояние до 200 мм, обеспечивая большой масштаб съёмки.
Примечания
Литература
- Д. З. Бунимович. Выбор фотоаппарата / Е. А. Иофис. — М.: «Искусство», 1962. — 128 с.
- Е. А. Иофис. Фотокинотехника. — М.: «Советская энциклопедия», 1981. — С. 380—382. — 449 с. — 100 000 экз.
- Владимир Левашов. Лекции по истории фотографии / Галина Ельшевская. — 2-е изд.. — М.: «Тримедиа Контент», 2014. — 464 с. — ISBN 978-5-903788-63-7.
- Н. Д. Панфилов, А. А. Фомин. Краткий справочник фотолюбителя. — М.: «Искусство», 1985. — С. 179—184. — 367 с.
- А. А. Сыров. Путь фотоаппарата / Н. Н. Жердецкая. — М.: «Искусство», 1954. — С. 9—15. — 143 с. — 25 000 экз.
