ТМ-62М

В начале 1960-х годов в СССР, в Московском Научно-исследовательском инженерном институте была разработана фугасная противотанковая мина ТМ-62М^[3][2].

В 1962 году мина была принята на вооружение армией СССР^[2].

ТМ-62М представляла собой металлическую коробку в виде плоской округлости. Внутрь коробки помещён заряд взрывчатого вещества, который находится в металлическом или пластмассовом стакане с внутренней резьбой, имеющей промежуточный детонатор, сверху устанавливается взрыватель. Поверх металлического корпуса мины установлена ручка изготовленная из тесьмы, при помощи которой осуществляется её переноска^[1].

Срок боевой работы мины не ограничен. При повреждении металлического корпуса мины путём коррозии, её чувствительность не изменяется, поскольку она зависит только от сохранности взрывателя^[1].

Мина не оснащена самоликвидатором^[1].

Производство ТМ-62М было освоено предприятием «Дунарит» (г. Русе, Болгария)^[4].

ТМ-62М применяется с такими взрывателями как^[1][5]:

• МВЧ-62 (минный взрыватель с часовым механизмом замедления);
• МВП-62(минный взрыватель с пневматическим механизмом замедления);
• МВШ-62(минный взрыватель со штыревым датчиком цели);
• МВ-62;
• МВЗ-62;
• МВП-62М;
• МВД-62,
• ВТ-17,
• МЗК,
• ГУ-62,
• МВН-62,
• МВН-72,
• МВН-80.

Основной взрыватель МВЧ-62 состоит из^[5]:

• пластмассовый корпус с контактным датчиком цели;
• часовой механизм дальнего взведения (МДВ);
• ударный механизм;
• переводной кран;
• заглушка с детонатором;
• предохранительные чеки.

ТТ характеристики^[1][5][6]:

• Тип мины — противотанковая противогусеничная фугасная;
• Материал корпуса — металл;
• Масса — 9,5-10 кг;
• Масса взрывчатого вещества: тротил — 7,0 кг, ТГА — 7,5 кг, МС — 7,5 кг;
• Диаметр — 32 см;
• Высота с МВ-62, МВЧ-62, МВП-62, МВП-62М, МВК-62, МВД-62 — 12,8 см;
• Высота с МВШ-62 — 33 см;
• Время перевода в боевое положение с МВЧ-62 — 30-120 сек.;
• Диаметр датчика цели взрыва — 9 см;
• Чувствительность МВЧ-62, МВЗ-62, ВТ-17 — 150—550 кг;
• Чувствительность МВ-62 — 175—650 кг;
• Чувствительность МВП-62 — 120—750 кг;
• Чувствительность МВП-62М — 150—600 кг;
• Чувствительность МВД-62 — 80-200 кг;
• Угол наклона штыря МВШ-62 необходим для срабатывания — 25-40°;
• Радиус цепного подрыва мин — 10 м;
• Радиус летального поражения — 25 м;
• Радиус поражения — 50 м;
• Температурный диапазон применения — −50…+50 °C.

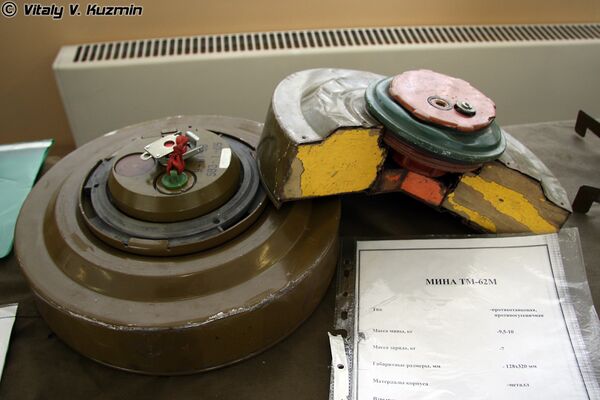

  ТМ-62М со взрывателем МВЧ-62 в боевом положении

Установка мины производится вручную^[1]:

• на грунт, в грунт, в снег, под воду.

Установка мины производится следующими средствами механизации^[1]:

• Прицепные минные раскладчики ПМР-1, ПМР-2;
• Прицепные минные заградители ПМР-3, ПМЗ-4;
• Гусеничный минный заградитель ГМЗ, ГМЗ-2, ГМЗ-3;
• Вертолётная система минирования ВМР-2.

Взрывной механизм противотанковой мины ТМ-62М срабатывает при наезде на её верхнюю крышку гусеничной лентой танка или колесом автомобиля, разрушая от 3 до 6 траков гусеницы, каток, балансир^[1].

Установка мины^[7]:

• вынуть пластиковую пробку из мины и вкрутить в неё взрыватель;
• лунку, размером 60x60 см, открыть и установить в неё мину;
• снять с взрывателя предохранительную чеку и резко нажать на кнопку пускателя;
• замаскировать мину.

  Танк не просто сходит с гусениц, его разносит. Для охоты на бронетехнику применяют различные типы таких машин. Они отличаются как по функционалу, так и по своим характеристикам. Есть беспилотные платформы, которые применяются для минирования местности. Такая машина оснащается механизмом для установки противотанковых мин ТМ-62 на танкоопасном направлении, - рассказывал в интервью отставной военный инженер 2-го гвардейского Луганско-Северодонецкого армейского корпуса Сергей Иванов^[8].

Обезвреживание мины^[7]:

• снять с мины маскировочный слой;
• перевести взрыватель в безопасное положение;
• убедиться, что мина не установлена на неизвлекаемость, изъять её с места установки;
• выкрутить взрыватель;
• очистить мину и взрыватель от грунта, осмотреть их на предмет повреждений.

Перевод взрывателя в безопасное положение^[7]:

• снять резиновый колпачок с переводного крана;
• вставить ключ и повернуть его по ходу часовой стрелки на три четверти оборота, после вернуть его в исходное положение и вынуть из гнёзда;
• надеть резиновый колпачок на переводной кран;
• надеть на кнопку пускателя предохранительную чеку и зафиксировать её защёлкой.

Окрас^[1]:

• Тёмно-зелёный или оливково-зелёный цвет.

Мина маркируется путём нанесения чёрной краской на её боковую поверхность^[1]:

• ТМ-62М — шифр мины;
• А98-13-86 — шифр завода изготовителя- номер партии- год изготовления;
• ТГА — шифр снаряжения.

Укупорка^[1]:

• 1 вариант — 4 мины и 4 вкрученных в мины взрывателя МВЗ-62 или МВЧ-62 укладываются в деревянный ящик зелёного окраса, размерами 72.5х39.8х42.5 см. Вес брутто составляет 60.0 кг. Тесьмяные ручки укладываются в ящик отдельно.

• 2 вариант — 4 мины без взрывателей укладываются в деревянный ящик зелёного окраса, размерами 72.5х39.8х42.5 см. Вес брутто 58.0 кг. Тесьмяные ручки укладываются в ящик отдельно.

При работе с минами ТМ-62 необходимо соблюдать следующие меры безопасности^[5]:

1. При длительном хранении на складах, транспортировке мин и взрывателей на железнодорожном транспорте, должно соблюдаться раздельное хранение в заводской упаковке.

2. Снаряжение мин взрывателями должно производится на полевых складах воинской части.

3. Возможно временное хранение снаряжённых взрывателями мин, на полевых складах, при транспортировке на автомобилях и вертолётах в заводской упаковке, контейнере ПМЗ-4 и ПМР-3, также заградителях ГМЗ-2.

4. Перевод взрывателей в рабочее положение производится при установке их средствами механизации или вручную на месте установки.

5. Запрещается:

• Находящиеся в рабочем положении, снаряжённые взрывателями мины, нельзя хранить, транспортировать и переносить;
• После разминирования ТМ-62 (осуществляется в течении 20 мин.), установка средств механизации с взрывателями МВП-62М и МВП-62 запрещена;
• Запрещена установка мины с вертолёта;
• Если имеются разрывы оболочки мины до оголения ВВ, её применение невозможно.
