Пистолет-пулемёт Коровина

В середине 1920-х годов в Рабочей Крестьянской Красной Армии (РККА) сформировалась концепция необходимости лёгкого автоматического оружия под пистолетный патрон для ведения боя на коротких дистанциях в условиях траншей, городских кварталов и лесных массивов. В 1925 году Артиллерийский комитет РККА сформулировал первоначальные тактико-технические требования к «пистолету-пулемёту» (в документах того периода использовался также термин «лёгкий пулемёт-пистолет») под штатный револьверный патрон 7,62×38 мм системы Нагана. Однако уже в 1926 году выяснилась непригодность этого боеприпаса из-за недостаточной мощности и проблем с фланцевой гильзой при подаче из коробчатого магазина, поэтому дальнейшие работы переориентировались на более мощный патрон 7,63×25 мм Маузер (и его советскую версию — будущий 7,62×25 мм ТТ). Опыт Первой мировой войны показал потенциал ручного автоматического оружия под пистолетный патрон, прежде всего немецкого MP-18 (1918 год). Итальянский Villar-Perosa (1915 год) представлял собой спаренный станковый пулемёт и не относится к классу ручных пистолетов-пулемётов, а доработанный австрийский пистолет Steyr M.12/P16 (1916 год) со 16-зарядным магазином являлся ранним, но малоудачным экспериментом^[2][3][4].

С. А. Коровин, выпускник Тульского оружейно-технического училища (1919 г.) и сотрудник Тульского оружейного завода (ТОЗ), начал разработку собственного пистолета-пулемёта в начале 1927 года^[5]. В отличие от большинства конкурентов Коровин взял за основу чисто «пистолетную» компоновку с расположением магазина в рукоятке, используя технических задел немецкого пистолет-пулемёта Hugo Schmeisser MP-18 и американского пистолет Mauser C96. Первый опытный образец С. А. Коровин изготовил в экспериментальных мастерских завода № 1 (позднее ТОЗ) в январе 1928 года, потратив на проектирование около 10 месяцев. В оружии использовался патрон 7,63×25 мм Маузер и 30-зарядный коробчатый магазин от пистолета Mauser C96, переделанный путём заточки направляющих и установки новой защёлки.

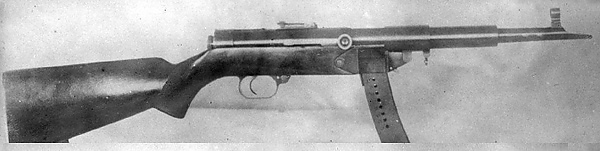

В марте 1928 года первый образец был представлен на полигонные испытания на Научно-испытательном оружейном полигоне^[6]. По результатам испытаний, комиссия отметила высокую скорострельность (около 800 выстрелов в минуту) и хорошую кучность стрельбы на дистанции 100, но выявила частые задержки из-за чувствительности механизмов к пыли и слабой фиксации магазина в горловине. По замечаниям С. А. Коровин дорабатывал конструкцию в течение трёх месяцев^[7]:

• заменил ударно-спусковой механизм (УСМ) куркового типа на более простой ударниковый;
• изменил геометрию выбрасывателя;
• установил пылезащитную шторку на окне подачи патронов, выполненную из листовой стали и автоматически открывающуюся при нажатии на спусковой крючок.

Второй вариант, представленный в сентябре 1928 года на повторные испытания, получил магазин собственной разработки — коробчатый двухрядный магазин на 25 патронов с шахматным расположением патронов и стальным корпусом толщиной 1,2 мм. Испытания этого варианта показали снижение количества задержек до 8, что было признано «условно приемлемым для войсковых испытаний».

В 1929 году вышло распоряжение Реввоенсовета СССР изготовить партию из 25 пистолетов-пулемётов Коровина для войсковых испытаний в частях Московского, Ленинградского и Украинского военных округов. Из-за загруженности Тульского оружейного завода, выполнением государственного заказа на производство винтовок Мосина и пулемётов Дегтярёва (ДП-27), заказ на пистолеты-пулемёты Коровина выполнили лишь к маю 1930 года, причём заводские номера получили только 19 образцов из 25 (остальные 6 собрали как сборочные единицы без окончательной доводки).

Войсковые испытания проводились в июле-августе 1930 года. Испытания включали стрельбу в дождь, в условиях запылённости, а также после погружения в воду и последующей откачки. Результаты оказались неудовлетворительными — на 1000 выстрелов приходилось от 34 до 47 задержек, в основном из-за перекоса патронов при подаче из магазина и осечек из-за слабого удара бойка по капсюлю патронов Нагана. Масса образцов без патронов колебалась от 3,35 до 3,48 кг, что превышало первоначальное требование (3,0 кг). Комиссия также отметила сильный нагрев ствола после 150 выстрелов — температура достигала 120 °C, из-за чего держать оружие за цевьё без асбестовой перчатки было невозможно. В декабре 1930 года Артиллерийский комитет РККА рассмотрел акт войсковых испытаний и рекомендовал не принимать пистолет-пулемёт Коровина на вооружение, отдав предпочтение более технологичному и надёжному пистолет-пулемёту Дегтярёва (будущему ППД-34).

Дальнейшие работы С. А. Коровина по этой теме были прекращены, конструктор сосредоточился на разработке авиационных пулемётов (участвовал в создании ШКАС) и самозарядных пистолетов (ТК-26).

Пистолет-пулемёт Коровина (второй вариант 1929 года и войсковая серия 1930 года) был выполнен по схеме с массивным свободным затвором, накат которого осуществляла возвратно-боевая пружина витого типа, надетая на неподвижный направляющий стержень длиной 150 мм. Ствол длиной 250 мм, изготовленный из хромоникелевой стали марки ЭИ-216, закреплён в ствольной коробке резьбовым соединением с шагом 1,5 мм. Наружная поверхность ствола имела восемь продольных канавок глубиной 1,2 мм для увеличения площади теплоотвода и улучшения конвективного охлаждения при интенсивной стрельбе^[8].

Ствольная коробка была выфрезерована из цельной стальной заготовки (марка стали 40Х) с последующей термообработкой (закалкой до твёрдости HRC 38-42) и имела прямоугольное сечение 32×28 мм с толщиной стенок 3,5 мм. Внутренняя поверхность коробки подвергалась шестигранному хонингованию для снижения трения затвора.

Ударно-спусковой механизм куркового типа — размещался в отдельном корпусе, запрессованном в ствольную коробку, позволял вести только непрерывный автоматический огонь — переводчика на одиночные выстрелы в образце не было, что являлось конструктивным недостатком.

Предохранитель располагался с левой стороны ствольной коробки и представлял собой рычажок, блокирующий спусковой крючок в заднем положении. Для включения нужно было повернуть рычажок на 90° вниз.

Рукоятка взведения затвора, была выполнена из штампованной стали с насечкой, разместилась справа и перемещалась в пазу коробки длиной 70 мм. Пистолетная рукоятка управления огнём, отлитая из ударопрочного бакелита (поздние образцы из текстолита), интегрирована с приёмной горловиной магазина и крепилась к ствольной коробке двумя винтами М4.

Прицельные приспособления состояли из нерегулируемого V-образного целика на дистанцию 100 метров (ширина прорези 2,3 мм), выполненного заодно с основанием, и открытой мушки с намушником (диаметр прорези намушника 4 мм), закреплённой на дульной части ствола в пазу типа «ласточкин хвост».

Ложе отсутствовало, вместо него использовался съёмный деревянный приклад пистолетного типа из берёзовой фанеры с металлическим затыльником-амортизатором, на котором выпрессована рифлёная пластина для упора в плечо.

Магазин — коробчатый двухрядный, на 25 патронов, с шахматным расположением патронов и подающей пружиной из пружинной стали У8А, крепится через горловину в основании рукоятки. Корпус магазина штамповался из листовой стали толщиной 1,0 мм с последующей сваркой продольного шва. Защёлка магазина расположена в задней части рукоятки, нажимная, пружинная.

Спусковая скоба овальной формы (размеры 40×25 мм) расширялась к передней части для удобства использования в зимних перчатках.

Выбрасыватель подпружиненный, пластинчатый, отражатель игольчатого типа установлен на оси в дне ствольной коробки и приводится в движение передней плоскостью затвора.

Сборка и разборка оружия производились неполным способом (с отделением затвора, возвратного механизма и магазина) без использования специального инструмента — требовалась только пуля или шомпол для выбивания оси затворной задержки. Полная разборка включала 26 деталей и требовала наличия отвёртки и бородка.

Масса незаряженного образца составляла 3,35 кг, общая длина — 620 мм. Центр тяжести при снаряжённом магазине находился на 15 мм ниже оси канала ствола и на 40 мм перед спусковой скобой, что обеспечивало приемлемую балансировку при стрельбе с упором^[2].

В первой версии пистолета-пулемёта Коровина (опытный образец 1928 года) использовался патрон 7,63×25 мм Маузер с пулей массой 5,5 г (85 гран), дульной энергией около 530 Дж и начальной скоростью 420 м/с при давлении в стволе до 2200 атм. Выбор объяснялся наличием в РККА трофейных партий пистолетов C96 (в 1921—1923 годах через посреднические фирмы в Германии было закуплено около 15 000 штук), а также лучшими баллистическими характеристиками по сравнению с револьверным патроном^[8].

Вторая версия (сентябрь 1929 года) и все образцы для войсковых испытаний 1930 года создавались под мощный патрон 7,63×25 мм Маузер. В 1930 году на вооружение РККА был принят советский пистолетный патрон 7,62×25 мм ТТ, разработанный на основе того же 7,63×25 мм Маузер. Именно под этот патрон (или его немецкий прототип) испытывались образцы Коровина в 1930 году. Утверждение о переделке под патрон Нагана ошибочно: слабая гильза с выступающей закраиной делала его непригодным для автоматики со свободным затвором, и к концу 1920-х годов военные от этого требования окончательно отказались. Патрон Нагана имел гильзу с выступающей закраиной (фланцем) диаметром 8,9 мм, что затрудняло подачу патронов из двухрядного магазина — требовался специальный профиль подавателя. Пороховой заряд — пироксилиновый марки П-45 массой 0,32 г.

Из-за меньшей мощности патрона Нагана автоматика работала с запасом прочности (скорость отката затвора 6,2 м/с против 8,5 м/с у маузеровского варианта), но на дистанциях свыше 150 метров резко снижалась пробивная способность — пуля пробивала 3 сосновые доски толщиной 25 мм (на дистанции 50 м) и только одну доску — на 150 м. Патроны подавались из магазина двумя рядами, гильза имела закруглённую пулю и выступающую закраину, что требовало увеличения угла наклона подавателя до 12°.

В документации по испытаниям 1930 года также упоминаются опытные попытки использования патрона 380 ACP (9×17 мм короткий) с перестволением и заменой ударника, однако такие экземпляры физически не были изготовлены из-за отсутствия в СССР лицензии на производство этого калибра^[7].

Для питания из коробчатого магазина завод в Туле изготовил опытную партию патронов Нагана с уменьшенной закраиной (диаметр 8,6 мм) в количестве 5000 штук, но эти боеприпасы не обеспечивали экстракции в штатных револьверах, и от этой идеи отказались.

Тактико-технические характеристики пистолета-пулемёта Коровина представлены в таблице^[8][2].

Результаты сравнения пистолета-пулемёта Коровина с известными зарубежными образцами пистолетов-пулемётов представлены в таблице^[8][3][2].

За время разработки было создано несколько модификаций пистолета-пулемёта Коровина^[8]:

• Опытный образец № 1, созданный в 1928 г., отличался использованием патрона 7,63×25 мм Маузер, магазином от пистолета Mauser C96 (вместимостью 30 патронов, с переделанной защёлкой), отсутствием пылезащитной шторки на окне подачи патронов и увеличенной массой затвора (620 г). Ствол этой модификации имел длину 240 мм (на 10 мм короче, чем у последующих модификаций). Существовал в двух экземплярах, в современной исторической литературе иногда условно именуемый «пистолет-пулемёт Коровина обр. 1928 г. под патрон Маузер».
• Предсерийная и войсковая версия 1929—1930 гг. использовала патрон 7,63×25 мм Маузер (а в ходе испытаний 1930 года — также советский 7,62×25 мм ТТ), получила новый магазин на 25 патронов собственной конструкции с изменённым углом подачи, облегчённый затвор (540 г), изменённую форму рукоятки (увеличенный на 5° угол наклона для удобства хвата) и более длинный приклад (350 мм вместо 320 мм). В этой модификации впервые был применён предохранитель-флажок с блокировкой спускового крючка. Изготовлено не менее 22 экземпляров.
• Усовершенствованная версия 1930 г. — два экземпляра, изготовленные для испытаний на стрельбу в НКВД. Отличались наличием съёмного деревянного цевья (вместо пистолетной рукоятки) длиной 180 мм, что позволяло держать оружие обеими руками, не рискуя обжечься. Также был изменён отражатель (стальной игольчатый вместо пружинного пластинчатого), что снизило количество отказов с 8 % до 4 % на 500 выстрелов. Не были переданы в войска, остались на складе завода № 1.

Достоинства^[3]:

• Компактность (на тот момент одно из самых коротких в мире ружей своего класса, на 210 мм короче MP-18).
• Высокая плотность огня на коротких дистанциях (до 100 метров) — за 3 секунды очередью можно было поразить группу размером 1,5×1,5 м.
• Удачное расположение магазина внутри рукоятки обеспечивало баланс и уменьшало вероятность зацепов за снаряжение и ветки.
• В отчёте также отмечается простота неполной разборки.
• Конструкция выбрасывателя и отражателя признана «оригинальной и работоспособной при нормальных условиях эксплуатации».

Недостатки:

• Низкая надёжность при запылении — отказы в 47 случаях на 1000 выстрелов при искусственном запылении.
• Недостаточная мощность раннего револьверного патрона Нагана (рассматривавшегося на начальном этапе) для пробивания лёгких укрытий — проблема, которая была снята переходом на более мощный патрон Маузер/ТТ.
• Отсутствие режима одиночного огня приводило к быстрому расходу боеприпасов — обученный стрелок расходовал весь магазин за 6 секунд.
• Неудовлетворительная эргономика — горячий ствол после 100 выстрелов (120 °C) затруднял удержание оружия за цевьё, а выброс гильз на 5-7 метров вправо представлял опасность для стрелков в шеренге.
• Длительность технологического цикла производства оружия — трудоёмкость изготовления одного пистолета-пулемёта Коровина составляла 35,7 нормо-часа против пистолета-пулемёта Токарева 22,4 нормо-часа);
• Металлоёмкость — 4,2 кг против 3,1 кг. Также было отмечено, что при стрельбе лёжа из-за большой оси поворота (рукоятка внизу) возникала неудобная поза с запрокинутой головой.
• Низкая живучесть конструкции — по данным испытаний, уже после 2800 выстрелов в ствольной коробке возникали микротрещины (при том что сам ствол мог выдержать больше), что было признано «не соответствующим требованиям РККА к вспомогательному оружию».

В истории оружейного дела пистолет-пулемёт Коровина занял место раннего, технически смелого, но тактически и технологически неудачного эксперимента на этапе становления класса пистолетов-пулемётов. Разработка С. А. Коровина продемонстрировала возможность создания компактного оружия с магазином в рукоятке много лет до появления израильского Uzi (1951 г.) и венгерского Király 39M (1939 г.). Ошибки, выявленные при испытаниях, были учтены при доработке ППД-34 (принят в 1934 г.), ППД-40 и более позднего ППШ-41 (1941 г.)^[5].

Конструкторская школа С. А. Коровина, несмотря на провал его пистолета-пулемёта, повлияла на развитие автоматического оружия в СССР — позднее С. А. Коровин успешно работал над авиационным пулемётом ШКАС (1932 г., скорострельность 1800 выстр./мин), а также разработал самозарядный пистолет ТК (Тульский, Коровин) — один из первых советских карманных пистолетов, выпускавшихся малой серией.

Пистолет-пулемёт Коровина остался единственным советским образцом 1920-х годов с расположением магазина в рукоятке, который не получил дальнейшего развития в серийном производстве.

Сохранившиеся экземпляры пистолетов-пулемётов Коровина хранятся в военно-исторических музеях России в^[8]:

• Военно-историческом музее артиллерии, инженерных войск и войск связи (г. Санкт-Петербург);
• Центральном музее Вооружённых Сил (г. Москва);
• Тульском государственном музее оружия.
