Отверстие (техника)
Отве́рстие — термин, применяемый для обозначения полых внутренних элементов деталей и конструкций[1], выходящих на поверхность. В архитектуре большие отверстия в стенах и перекрытиях называются «проёмами» (дверной проём, оконный проём, монтажный проём, лестничный проём).
Виды отверстий
- Цилиндрическое отверстие
- Коническое отверстие
- Фасонное (повторяющие форму фрезы)
- Нецилиндрическое отверстие
- Квадратное[3]
- Продолговатое[3]
- Профильное (фрезерованием, или протягиванием оправки сложной формы)
- Ступенчатое отверстие (Цилиндрическое или нецилиндрическое)

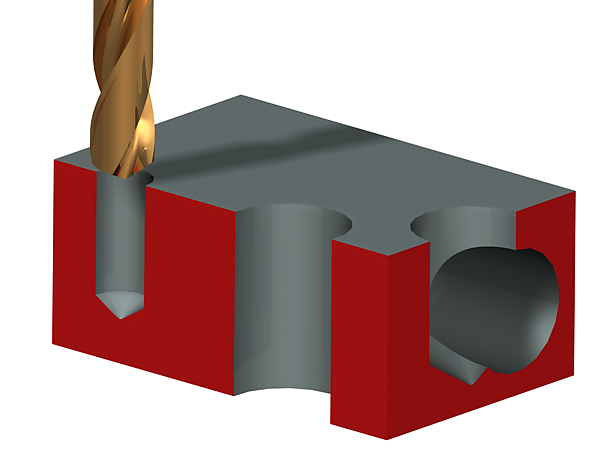

- Несквозное (глухое)
- Глубокое
- Сквозное
- Сквозное прерывистое
- Крепёжное - под болты, винты, шпильки, заклепки и др.
- Гладкие и ступенчатые (цилиндрические) - для вращающихся объектов/станков
- Ответственное - для точного размещения деталей, с высоким квалитетом (не хуже 7)
- Технологическое - для техпроцессов при изготовлении детали (крепление при покраске, обеспечение правильного положения при металлообработке)
- Облегчающее - для уменьшения веса конструкции
- Дренажное и вентиляционное - для вывода жидкости и газа из конструкции, или для выравнивания внутреннего и наружного давлений
Обработка отверстий
- Сверление (A)
- Растачивание (B)
- Развёртывание (D)
- Зенкерование (C)
- Зенкование (G)
- Цекование (E,F)
- Дорнование
- Нарезка резьбы (H)
См. также
- Относительное отверстие — оптическая мера светопропускания объектива
- Центровое отверстие
Примечания
Литература
- ГОСТ 2.318—81 Единая система конструкторской документации (ЕСКД). Правила упрощенного нанесения размеров отверстий
- ГОСТ 11284—75 Отверстия сквозные под крепежные детали. Размеры
