Болт

У этого термина существуют и другие значения, см. Болт (значения).
Не следует путать с винтом.

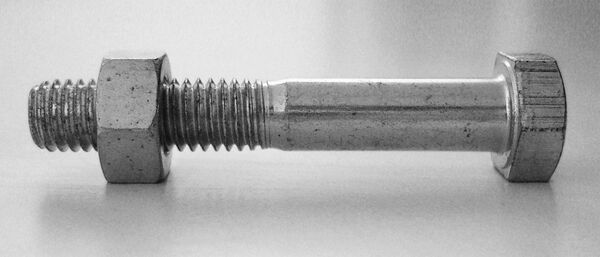

Болт с шестигранной головкой с навинченной гайкой
Условное графическое изображение болта с шестигранной головкой (в исполнении 1 по ГОСТ 7805-70 и ГОСТ 7798-70)
  • Болтовое соединение с гайкой

    Болтовое соединение с гайкой

  • Болтовое соединение в теле детали

    Болтовое соединение в теле детали

Болт — крепёжное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи:

Наиболее распространённым является болт с шестигранной головкой.

До появления резьбовых соединений болтами называли различные многообразные изделия вытянутой цилиндрической формы, такие как, например, арбалетный болт, но широкое распространение винтовых болтов практически вытеснило из языка другие значения этого слова.

Классификация болтов

[править | править код]

Болты классифицируются по:

  • форме
  • назначению
  • типу, шагу, и направлению резьбы
  • классу прочности
  • материалу
  • покрытию

Классификация болтов по форме[править | править код]

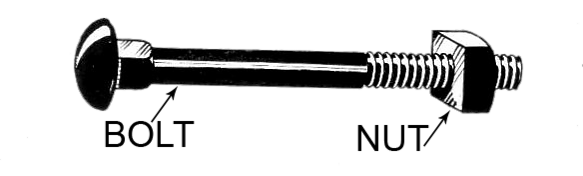

Болт с квадратным подголовком и с квадратной гайкой (используется в деревянных конструкциях, обычно в мебели)
Тип Нормативные документы Рисунок
Болты с шестигранной головкой ГОСТ 7798-70, ГОСТ 7817-80, ГОСТ 10602-94, ГОСТ 18125-72
Болты с шестигранной головкой класса точности B

(с диаметром резьбы от 6 до 48 мм)

ГОСТ 7798-70
Исполнение 1		 Болт по ГОСТ 7798 (2).svg
ГОСТ 7798-70
Исполнение 2		 Болт по ГОСТ 7798-2.svg
ГОСТ 7798-70
Исполнение 3		 Болт по ГОСТ 7798-3.svg
ГОСТ 7798-70
Исполнение 4		 Болт по ГОСТ 7798-4.svg
Болты с шестигранной головкой с диаметром резьбы свыше 48 мм класса точности B

(с диаметром резьбы от 52 до 150 мм)

ГОСТ 10602-94 (ИСО 4014-88)
Исполнение 1		 Болт по ГОСТ 7798 (2).svg
ГОСТ 10602-94 (ИСО 4014-88)
Исполнение 2		 Болт по ГОСТ 7798-2.svg
Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развёртки ГОСТ 7817-80
Исполнение 1
Исполнение 1a — без отверстия		 Reduced Hex Bolts for Reamer Holes.svg
ГОСТ 7817-80
Исполнение 2
Исполнение 2a — без отверстия		 Reduced Hex Bolts for Reamer Holes-2.svg
Болты с шестигранной уменьшенной головкой с диаметром резьбы свыше 48 мм (класс точности A и B) ГОСТ 18125-72
Исполнение 1		 Reduced Hex Bolts.svg
ГОСТ 18125-72
Исполнение 2		 Reduced Hex Bolts-2.svg
Болты с полукруглой головкой ГОСТ 7783-81, ГОСТ 7801-81, ГОСТ 7802-81
Болты с полукруглой головкой и усом ГОСТ 7783-81
Исполнение 1 		Button head bolts with mustache.svg
ГОСТ 7783-81
Исполнение 2 		Button head bolts with mustache-2.svg
Болты с увеличенной полукруглой головкой и усом класса точности С ГОСТ 7801-81 Bolts with oversized pan head and mustache.svg
Болты с увеличенной полукруглой головкой и квадратным подголовком класса точности С ГОСТ 7802-81 Oversized button head carriage bolts.svg
Болты с потайной головкой ГОСТ 7785-81, ГОСТ 7786-81, ГОСТ 17673-81
Болты с потайной головкой и усом ГОСТ 7785-81
Исполнение 1 		Countersunk head bolt with mustache.svg
ГОСТ 7785-81
Исполнение 2 		Countersunk head bolt with mustache-2.svg
Болты с потайной головкой и квадратным подголовком класса точности С
(с диаметром резьбы от 6 до 20 мм) 		ГОСТ 7786-81 Carriage countersunk head bolt.svg
Болты с увеличенной потайной головкой и квадратным подголовком класса точности С
(с диаметром резьбы от 5 до 16 мм) 		ГОСТ 17673-81 Oversized countersunk head carriage bolt.svg
Болты откидные ГОСТ 3033-78
Болты откидные с круглой головкой ГОСТ 3033-78
Исполнение 1 		Swing bolt with round head.svg
Болты откидные с круглой головкой и отверстием под шплинт ГОСТ 3033-78
Исполнение 2 		Swing bolt with round head-2.svg
Болты откидные с вилкой ГОСТ 3033-78
Исполнение 3 		Swing bolt with round head-3.svg
Болты анкерные ГОСТ 24379.1-2012
Болты фундаментные изогнутые ГОСТ 24379.1-2012
Исполнение 1 		Anchor bolt.svg
ГОСТ 24379.1-2012
Исполнение 2 		Anchor bolt-2.svg
Болты фундаментные с анкерной плитой ГОСТ 24379.1-2012
Исполнение 1 		Anchor bolt with anchor plate.svg
ГОСТ 24379.1-2012
Исполнение 2 		Anchor bolt with anchor plate-2.svg
ГОСТ 24379.1-2012
Исполнение 3 		Anchor bolt with anchor plate-3.svg
Болты фундаментные составные ГОСТ 24379.1-2012
Исполнение 1 		Composite foundation bolt.svg
ГОСТ 24379.1-2012
Исполнение 2 		Composite foundation bolt-2.svg
Болты фундаментные съёмные ГОСТ 24379.1-2012
Исполнение 1 		Removable foundation bolt.svg
ГОСТ 24379.1-2012
Исполнение 2 		Removable foundation bolt-2.svg
ГОСТ 24379.1-2012
Исполнение 3 		Removable foundation bolt-3.svg
Болты фундаментные с коническим концом ГОСТ 24379.1-2012
Исполнение 1 		Anchor bolt with conical end.svg
ГОСТ 24379.1-2012
Исполнение 2 		Anchor bolt with conical end-2.svg
ГОСТ 24379.1-2012
Исполнение 3 		Anchor bolt with conical end-3.svg
Болты фундаментные прямые ГОСТ 24379.1-2012 Anchor bolt straight.svg
Болты прочие —
Рым-болты ГОСТ 4751-73* Eyebolt (GOST 4751—73).svg
Болты с фланцем DIN 6921 ISO 4162.svg
Болты Хилти

Классификация болтов по назначению[править | править код]

  • Лемешные — используются для крепления навесного оборудования для сельскохозяйственных машин. Класс прочности: 3.6; 4.6; 4.8; 5.6; 5.8; 8.8.
  • Мебельные — используются в мебельной промышленности и строительстве. Класс прочности: 3.6; 4.6; 4.8; 5.6; 5.8.
  • Дорожные — используются для дорожных ограждений, для специальных металлоконструкций. Класс прочности: 3.6; 4.6; 4.8; 5.6; 5.8; 8.8.
  • Машиностроительные — используются в машиностроении, автомобилестроении, приборостроении и строительстве в качестве деталей соединения. Класс прочности: 3.6; 4.6; 4.8; 5.6; 5.8; 8.8; 10.9; 12.9.
  • Строительные — используются как изделия для крепления железобетонных стен и перекрытий к стальным балкам и/или колоннам, так называемые стад-болты — гибкие упоры, анкера в виде калиброванных гладких коротких стержней с головками (шляпками, как у обычных болтов) или коротких арматурных стержней периодического профиля, привариваемых одним концом к стальной конструкции — верхнему поясу балки (через профилированный настил) или стенке колонны[2][3][4][5].

Типоразмеры болтов[править | править код]

Метрические болты[править | править код]

Основные типоразмеры болтов согласно ГОСТ 7805-70 (метрические резьбы):

  • Диаметр М6: длина стержня: от 10 мм до 90 мм;
  • Диаметр М8: длина стержня: от 16 мм до 100 мм;
  • Диаметр М10: длина стержня: от 18 мм до 200 мм;
  • Диаметр М12: длина стержня: от 20 мм до 260 мм;
  • Диаметр М14: длина стержня: от 22 мм до 300 мм.

Маркировка содержит диаметр болта, длину стержня и нормативный документ, например: «Болт М8×65 ГОСТ 7805-70»[6].

Дюймовые болты[править | править код]

Дюймовые резьбы болтов традиционно применяются в США, при этом диаметр, шаг и другие параметры выражены в долях дюйма[7].

Таблица параметров дюймовых болтов
METRIC Size Nominal (Major) Coarse Thread (UNC) Fine Thread (UNF)
mm Diameter [in] mm Threads Tensile Stress Minor mm Threads Tensile Stress Minor
METRIC Per Inch Area [in2] Area [in2] METRIC Per Inch Area [in2] Area [in2]
1.5240 #0 1/16" 0.06 — — — 0.318 80 0.0018 0.00151
1.8542 #1 5/64" 0.073 0.397 64 0.353 72
2.1844 #2 3/32" 0.086 0.454 56 0.0037 0.0031 0.397 64 0.00394 0.00339
2.5146 #3 0.099 0.529 48 0.454 56
2.8448 #4 7/64" 0.112 0.635 40 0.00604 0.00496 0.529 48 0.00661 0.00566
3.1750 #5 1/8" 0.125 0.635 40 0.00796 0.00672 0.577 44 0.0083 0.00716
3.5052 #6 9/64" 0.138 0.794 32 0.00909 0.00745 0.635 40 0.01015 0.00874
3.8354 #7 0.151 0.794 32 0.635 40
4.1656 #8 5/32" 0.164 0.794 32 0.014 0.01196 0.706 36 0.01474 0.01285
4.4958 #9 0.177
4.8260 #10 3/16" 0.19 1.058 24 0.0175 0.0145 0.794 32 0.02 0.0175
5.1562 #11 0.203 1.058 24 0.794 32
5.4864 #12 7/32" 0.216 1.058 24 0.794 32
6.3500 1/4" 0.25 1.270 20 0.0318 0.0269 0.907 28 0.0364 0.0326
7.9375 5/16" 0.3125 1.411 18 0.0524 0.0454 1.058 24 0.058 0.0524
9.5250 3/8" 0.375 1.588 16 0.0775 0.0678 1.058 24 0.0878 0.0809
11.1125 7/16" 0.4375 1.814 14 0.1063 0.0933 1.270 20 0.1187 0.109
12.7000 1/2" 0.5 1.954 13 0.1419 0.1257 1.270 20 0.1599 0.1486
14.2875 9/16" 0.5625 2.117 12 0.182 0.162 1.411 18 0.203 0.189
15.8750 5/8" 0.625 2.309 11 0.226 0.202 1.411 18 0.256 0.24
19.0500 3/4" 0.75 2.540 10 0.334 0.302 1.588 16 0.373 0.351
22.2250 7/8" 0.875 2.822 9 0.462 0.419 1.814 14 0.509 0.48
25.4000 1" 1 3.175 8 0.606 0.551 2.117 12 0.663 0.625
28.5750 1-1/8" 1.125 3.629 7 0.763 0.693 2.117 12 0.856 0.812
31.7500 1-1/4" 1.25 3.629 7 0.969 0.89 2.117 12 1.073 1.024
34.9250 1-3/8" 1.375 4.233 6 1.155 1.054 2.117 12 1.315 1.26
38.1000 1-1/2" 1.5 4.233 6 1.405 1.294 2.117 12 1.581 1.521
41.2750 1-5/8" 1.625 3.175 8
44.4500 1-3/4" 1.75 5.080 5 1.9 1.74 — — —
47.6250 1-7/8" 1.875 5.080 5
50.8000 2" 2 5.644 4.5 2.5 2.3 — — —
31.7500 1-1/4" 1.25 5.644 4.5
63.5000 2-1/2" 2.5 6.350 4
69.8500 2-3/4" 2.75 6.350 4
76.2000 3" 3 6.350 4

Класс прочности болтов[править | править код]

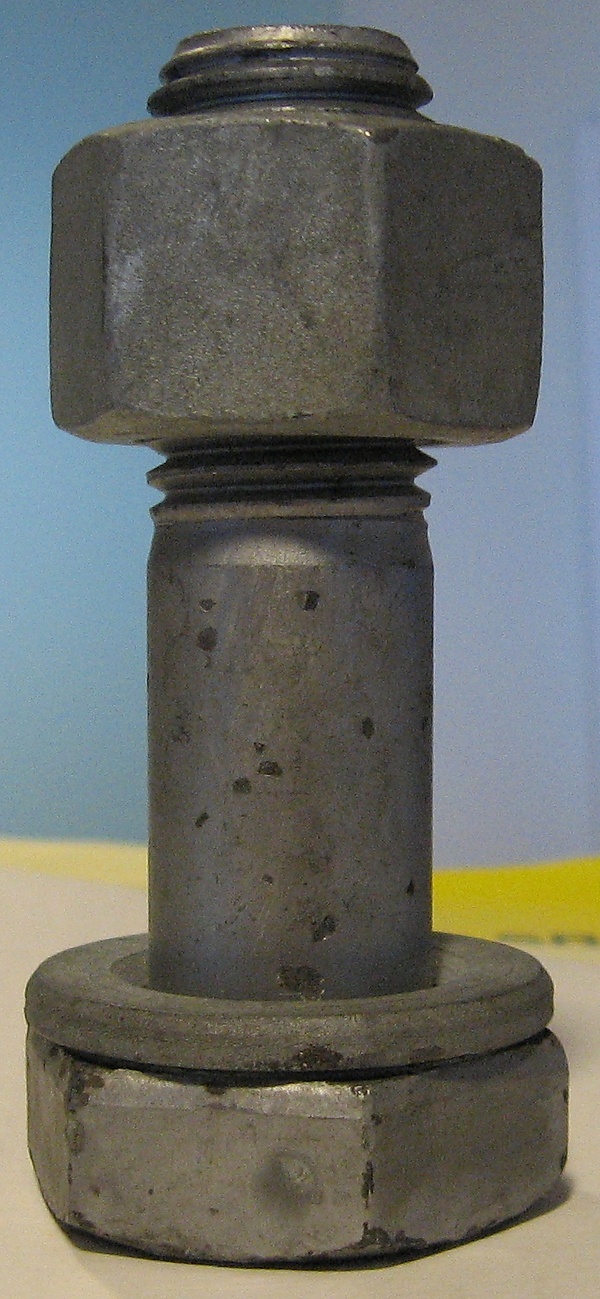

Строительный болт с шестигранной гайкой и шайбой

Механические свойства болтов, винтов и шпилек из углеродистых нелегированных и легированных сталей по ГОСТ Р 52627-2006 (ISO 898/1-78) при комнатной температуре характеризуют 11 классов прочности: 3.6; 4.6; 4.8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9. Первое число, умноженное на 100, определяет номинальное временное сопротивление в Н/мм², второе число (отделённое точкой от первого), умноженное на 10, — отношение предела текучести к временному сопротивлению в процентах. Произведение чисел, умноженное на 10, определяет номинальный предел текучести в Н/мм2.

Высокопрочные болты используются в соединениях деталей сельскохозяйственных машин, железнодорожных креплений, креплений деталей и соединений кранов, в мостостроении и т. д.

В России к высокопрочным, согласно ГОСТ[8], принято относить болты, изготовленные по классу прочности 6.8, 8.8, 9.8, 10.9, 12.9. Прочностные характеристики болтов определяются выбором соответствующей марки стали и технологией их изготовления. Современная технология изготовления высокопрочных болтов базируется на использовании методов холодной или горячей высадки и накатки резьбы на специальных автоматах с последующей термообработкой и нанесением покрытия.

Применяются различные холодно- и горячевысадочные автоматы, способные изготавливать высокопрочные болты с высокой производительностью (100—200 шт./мин).

В качестве исходного сырья используется проволока из низкоуглеродистых и легированных сталей (с содержанием углерода не более 0,40 %) марок 20, 20КП, 35, 35Х 20Г2Р, 65Г, 40Х и других, обеспечивающих требуемый класс прочности.

Механические свойства высокопрочных болтов также определяются свойствами используемой стали и последующей термической обработкой в электропечах с защитной средой, предотвращающей обезуглероживание изделий.

Классификация болтов по материалу[править | править код]

Болты изготавливаются из сплавов металлов и полимеров.

Оборудование для болтовых соединений

[править | править код]
Оборудование для закручивания болтов

Для закручивания болтов могут применяться следующее оборудование и механизмы:

Оборудование для забивки болтов

Испытания болтов и болтовых соединений

[править | править код]

Испытание Юнкера — это механическое испытание для определения точки, в которой болтовое соединение теряет предварительную нагрузку при воздействии сдвигающей нагрузки, вызванной поперечной вибрацией.

В искусстве

[править | править код]
Эмодзи-болт

См. также

[править | править код]

Примечания

[править | править код]
  1. ↑ ГОСТ 27017-86, Термин 2. Болт.
  2. ↑ СТО 57398459-29-2008 (СТП/ПП/29). Применение стальных гнутых профилей СКН90Z-1000 и СКН50Z-600 при устройстве сталебетонных перекрытий.
  3. ↑ СП 266.1325800.2016. Конструкции сталежелезобетонные. Правила проектирования
  4. ↑ СТО АРСС 11251254.001-2015 Сталежелезобетонные конструкции. Правила проектирования
  5. ↑ СТО 0047-2005 (02494680, 17523759). Перекрытия сталежелезобетонные с монолитной плитой по стальному профилированному настилу. Расчёт и проектирование.
  6. ↑ Размеры и маркировка основных видов болтов. Дата обращения: 23 октября 2021. Архивировано 23 октября 2021 года.
  7. ↑ Коллектив авторов. Дюймовая и метрическая резьба // Детали машин и основы конструирования. — учеб.-метод. пособие. — Новосибирск: Изд-во НГТУ, 2017. — С. 11. — 111 с. — 300 экз. — ISBN 978-5-7782-3158-0. Архивная копия от 15 августа 2021 на Wayback Machine
  8. ↑ ГОСТ Р 52644-2006 (ИСО 7411:1984) «Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия». Дата обращения: 15 августа 2021. Архивировано 15 августа 2021 года.

Литература

[править | править код]

Нормативная литература[править | править код]

  • ГОСТ 11530-2014 Болты для рельсовых стыков. Технические условия.
  • ГОСТ 16016-2014 Болты клеммные для рельсовых скреплений железнодорожного пути. Технические условия.
  • ГОСТ 18126-94 Болты и гайки с диаметром резьбы свыше 48 мм. Общие технические условия.
  • ГОСТ 16017-2014 Болты закладные для рельсовых скреплений железнодорожного пути. Технические условия.
  • ГОСТ ISO 3506-1-2014 Механические свойства крепёжных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки.
  • ГОСТ ISO 898-1-2014 Механические свойства крепёжных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы.
  • ГОСТ Р 56790-2015 Композиты полимерные. Метод определения прочности на смятие и трансферной прочности ламинатов, соединённых двумя болтами.
  • ГОСТ EN 28839-2015 Механические свойства крепёжных изделий. Болты, винты, шпильки и гайки из цветных металлов.
  • ГОСТ ISO 898
    • ГОСТ ISO 898-1-2014 Механические свойства крепёжных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы.
    • ГОСТ ISO 898-7-2015 Механические свойства крепёжных изделий. Часть 7. Испытание на кручение и минимальные крутящие моменты для болтов и винтов номинальных диаметров от 1 до 10 мм.
  • ASTM A325-2014 заменён ASTM F3125/F3125M-22 «Стандартные технические условия на высокопрочные конструкционные болты и узлы из стали и легированной стали, термообработанные, размеры в дюймах 120 и 150 тысяч фунтов на квадратный дюйм. Минимальная прочность на растяжение и метрические размеры 830 МПа и 1040 МПа. Минимальная прочность на растяжение» = «Standard Specification for High Strength Structural Bolts and Assemblies, Steel and Alloy Steel, Heat Treated, Inch Dimensions 120 ksi and 150 ksi Minimum Tensile Strength, and Metric Dimensions 830 MPa and 1040 MPa Minimum Tensile Strength».
  • ASTM F568M «Стандартные технические условия для метрических крепёжных изделий с наружной резьбой из углеродистой и легированной стали» = «Standard Specification for Carbon and Alloy Steel Externally Threaded Metric Fasteners».
  • ISO 898 «Механические свойства крепёжных изделий из углеродистой и легированной стали» = «Mechanical properties of fasteners made of carbon steel and alloy steel».
  • DIN 933 заменён ISO 4017
  • DIN 6921
Изделия крепёжные
  • ГОСТ ISO 10684-2015 Изделия крепёжные. Покрытия, нанесённые методом горячего цинкования.
  • ГОСТ ISO 4759-1-2015 Изделия крепёжные. Допуски. Часть 1. Болты, винты, шпильки и гайки. Классы точности А, В и С.
  • ГОСТ ISO 6157-1-2015 Изделия крепёжные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения.
  • ГОСТ ISO 6157-3-2014 Изделия крепёжные. Дефекты поверхности. Часть 3. Болты, винты и шпильки специальные.
Болты с шестигранной головкой
  • ГОСТ 7796-70 Болты с шестигранной уменьшенной головкой класса точности В. Конструкция и размеры.
  • ГОСТ Р ИСО 4014-2013 Болты с шестигранной головкой. Классы точности А и В.
  • ГОСТ Р 50791-95 (ИСО 4015-79) Болты с шестигранной головкой с уменьшенным стержнем класса точности В (диаметр стержня приблизительно равен среднему диаметру резьбы). Технические условия.
  • ГОСТ Р ИСО 4016-2013 Болты с шестигранной головкой. Класс точности С.
  • ГОСТ Р ИСО 8765-2013 Болты с шестигранной головкой с мелким шагом резьбы. Классы точности А и В.
  • ГОСТ ISO 4162-2014 Болты с шестигранной уменьшенной головкой с фланцем. Класс точности А с приводом класса точности В.
  • ГОСТ ISO 15071-2014 Болты с шестигранной уменьшенной головкой с фланцем. Класс точности А.
Болты фундаментные

Техническая литература[править | править код]
