Оптические приборы

Лупа — это двояковыпуклая линза, которая увеличивает угол зрения. Фокусные расстояния луп обычно составляют 1—10 см. Для лупы с фокусным расстоянием 25 см увеличение составляет 2×, то есть, лупа увеличивает изображение рассматриваемого предмета в 2 раза. Для лупы с фокусным расстоянием 10 см увеличение составляет 3,5×.

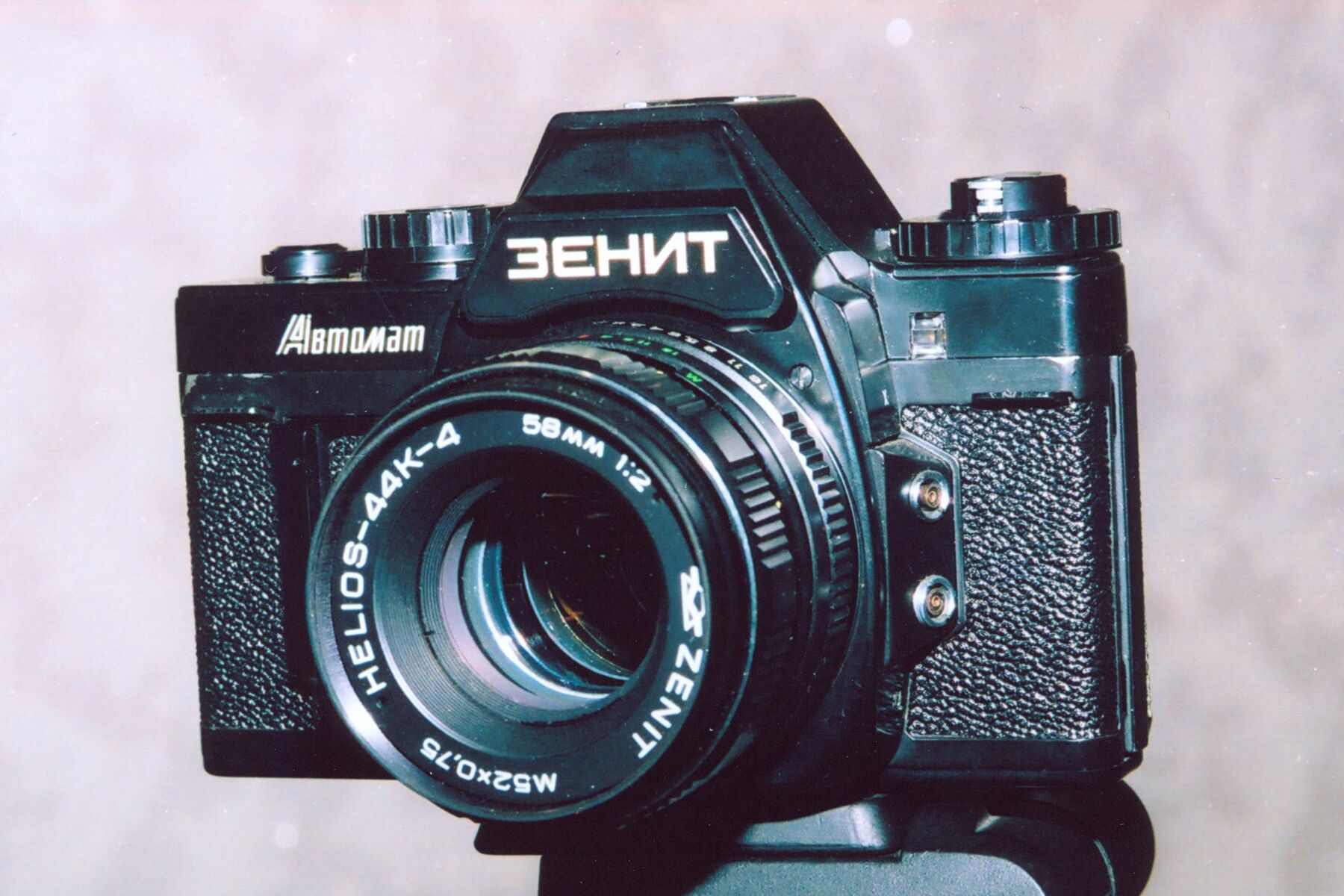

Съёмочная камера (Фотоаппарат, Кинокамера, Телекамера и т. д.) — оптический прибор, позволяющий записывать неподвижное и движущееся изображение на фотоматериалах, магнитной ленте или в цифровой памяти. Все они состоят из объектива и светонепроницаемой камеры. Объектив строит в кадровом окне камеры действительное изображение предмета. При получении изображения расстояние между предметом и линзой больше двойного фокуса линзы. Для сохранения изображения в кадровом окне камеры располагают светочувствительный фотоматериал или полупроводниковую матрицу.

Микроскоп — оптический прибор, показывающий в увеличенном виде очень мелкие, не видимые глазу, близко расположенные объекты. Микроскоп используется для наблюдения за такими микрообъектами, как бактерии и клетки. С помощью первой линзы, находящейся в объективе, создаётся обратное действительное изображение предмета. Вторая линза во втором окуляре микроскопа увеличивает угол зрения подобно лупе. В объективе микроскопа изображение, созданное первой линзой на расстоянии наилучшего зрение, можно увидеть в ещё более увеличенном виде.

Телескоп — оптический прибор, предназначенный для наблюдения небесных тел: звёзд, планет, туманностей, метеоров, комет, искусственных спутников и т.  д. Конструктивно телескоп представляет собой трубу, установленную на монтировке с осями для наведения на объект и слежения за ним. Ключевыми элементами телескопа являются:

• Объектив — элемент, обращённый к объекту наблюдения. В качестве объектива может использоваться: линза (в телескопах‑рефракторах); зеркало (в телескопах‑рефлекторах); комбинация линз и зеркал (в катадиоптрических системах, например, менисковых телескопах Максутова).
• Окуляр — линза, к которой прикладывает глаз наблюдатель; позволяет рассмотреть построенное объективом изображение.

Перископ — оптический прибор, позволяющий выносить точку обозрения наблюдателя за пределы его тела, например, для наблюдения за объектами из укрытия.

Проектор, кинопроектор, диапроектор, эпидиаскоп — оптические приборы, предназначенные для оптического воспроизведения небольшого по размеру изображения на большом экране.

Псевдоскоп — оптический прибор, создающий обратную перспективу.

Клин фотометрический — оптическое устройство для ослабления светового потока, используемое в фотометрии и оптических системах^[2][3].

Оптические приборы применяют в различных областях науки и техники, где требуется проводить высокоточные измерения, наблюдения, диагностику^[4].

Оптические приборы играют ключевую роль в телекоммуникациях, обеспечивая высокоскоростную передачу данных, высокую пропускную способность и надёжность связи. Основные области применения связаны с волоконно-оптическими системами передачи (ВОЛС), где информация передаётся в виде световых импульсов по оптическим волокнам^[5].

Некоторые оптические приборы и устройства, используемые в телекоммуникациях:

• Оптические передатчики (Tx, Transmitter) — преобразуют электрические сигналы в оптические.

В их состав обычно входят источник оптического излучения (лазер или светодиод), согласующее оптическое устройство, электронные схемы модуляции и стабилизации режимов работы источника излучения.

• Оптические приёмники (Rx, Receiver) — улавливают световой сигнал и преобразуют его в электрический.

Примером такого устройства является фотодетектор (фотодиод), генерирующий электрический сигнал, который затем усиливается, фильтруется и восстанавливается для дальнейшей обработки. Среди фотодетекторов распространены PIN-фотодиоды и лавинные фотодиоды (APD), отличающиеся высоким коэффициентом усиления и быстродействием.

• Оптические усилители — усиливают световой сигнал без его преобразования в электрический.

Они используются для увеличения дальности передачи, когда сигнал ослабляется из-за потерь в оптическом волокне.

• Мультиплексоры и демультиплексоры (MUX/DEMUX) — позволяют одновременно передавать несколько каналов данных по одному оптическому волокну, используя разные длины световых волн.

• Оптические регенераторы — восстанавливают искажённый сигнал на длинных дистанциях.

Данные устройства выполняют повторное усиление, изменение формы сигнала и синхронизацию, очищая сигнал от шумов и искажений, вызванных дисперсией.

• Рефлектометры (OTDR — Optical Time Domain Reflectometer) — используют для диагностики состояния оптического волокна по всей его длине. Принцип работы основан на регистрации обратно рассеянного и отражённого света, возвращающегося в прибор после отправки оптического импульса в оптическое волокно.
• Коннекторы — устройства для соединения волоконно-оптических кабелей или подключения их к другим оптическим устройствам.
• Сплиттеры и копплеры — разделяют или объединяют оптические сигналы в целях распределения или мультиплексирования.
• Адаптеры и оптические розетки — используются для соединения волоконно-оптических кабелей или их подключения к оптическим устройствам, таким как передатчики, приёмники или муфты.

Развитие оптических приборов и технологий высокоскоростной передачи данных продолжается, что приводит к появлению новых стандартов и оптических устройств, например

— WDM-PON (Wavelength Division Multiplexing Passive Optical Network) — архитектура оптической сети доступа, в которой используется мультиплексирование с разделением по длине волны (WDM) для предоставления высокоскоростных услуг конечным пользователям;

— NG‑PON2 (Next‑Generation Passive Optical Network2) — стандарт пассивных оптических сетей нового поколения.

Оптические приборы, используемые в медицине, основаны на принципах взаимодействия света с биологическими тканями^[6]. Это позволяет получать информацию о состоянии организма без инвазивных вмешательств. Например, лазерные микроскопы с интерференционной технологией позволяют работать с живыми клетками (в том числе опухолевыми) без их повреждения, что важно для изучения молекулярных механизмов заболеваний и тестирования противоопухолевых препаратов. В медицинской диагностике также применяются оптическая когерентная томография (ОКТ), эндоскопы, оптические коагуляторы для визуализации внутренних органов и проведения хирургических процедур с минимальным вмешательством.

Некоторые оптические приборы для диагностики:

• Пульсоксиметр — для неинвазивного измерения уровня насыщения кислородом гемоглобина артериальной крови (сатурации, SpO₂) и частоты пульса. Он работает на основе спектрофотометрического метода, анализируя поглощение света разными формами гемоглобина.
• Лазерный допплеровский флоуметр — для неинвазивной оценки микроциркуляции крови в тканях. В нём используется эффект Доплера для измерения объёмной скорости кровотока и анализа состояния микроциркуляторного русла.
• Оптические тканевые оксиметры — для измерения уровня оксигенации (насыщения кислородом) тканей организма. Они работают на основе принципов спектроскопии в ближнем инфракрасном диапазоне. Такие устройства позволяют оценивать доставку и потребление кислорода в микроциркуляторном русле, что важно для диагностики гипоксии, мониторинга состояния тканей при различных патологиях и контроля эффективности терапии.
• Офтальмоскоп — для осмотра внутренней поверхности глаза (глазного дна), включая сетчатку, диск зрительного нерва, сосуды и макулярную область. Он позволяет диагностировать патологии глазных структур, а также некоторые системные заболевания (диабет, гипертонию и др.).
• Эндоскоп — для визуального осмотра труднодоступных полостей и проведения малоинвазивных манипуляций.
• Бинокуляры и микроскопы в стоматологии — для визуализации рабочей зоны, детального изучения структуры зубов, тканей полости рта, выполнения сложных процедур с минимальной инвазивностью.

Оптические приборы применяются в промышленности для решения различных задач — от обработки материалов и контроля качества до передачи данных и результатов измерений. В частности, в автомобильной промышленности оптические сенсоры используются для контроля размеров деталей^[7].

Некоторые области применения оптических приборов в промышленности:

• Лазерная обработка материалов — для резки, сварки, маркировки и гравировки материалов с высокой точностью и скоростью. Это особенно актуально при работе с материалами, чувствительными к температурным или механическим воздействиям.
• Контроль качества и измерения — оптические системы контроля качества позволяют обнаруживать дефекты и осуществлять неразрушающий контроль продукции. Они могут измерять размеры, форму и другие параметры объектов с высокой точностью и скоростью. Оптические сенсоры также используются для контроля температуры, давления, состава газов, уровня радиации и биологических маркеров в различных промышленных процессах.

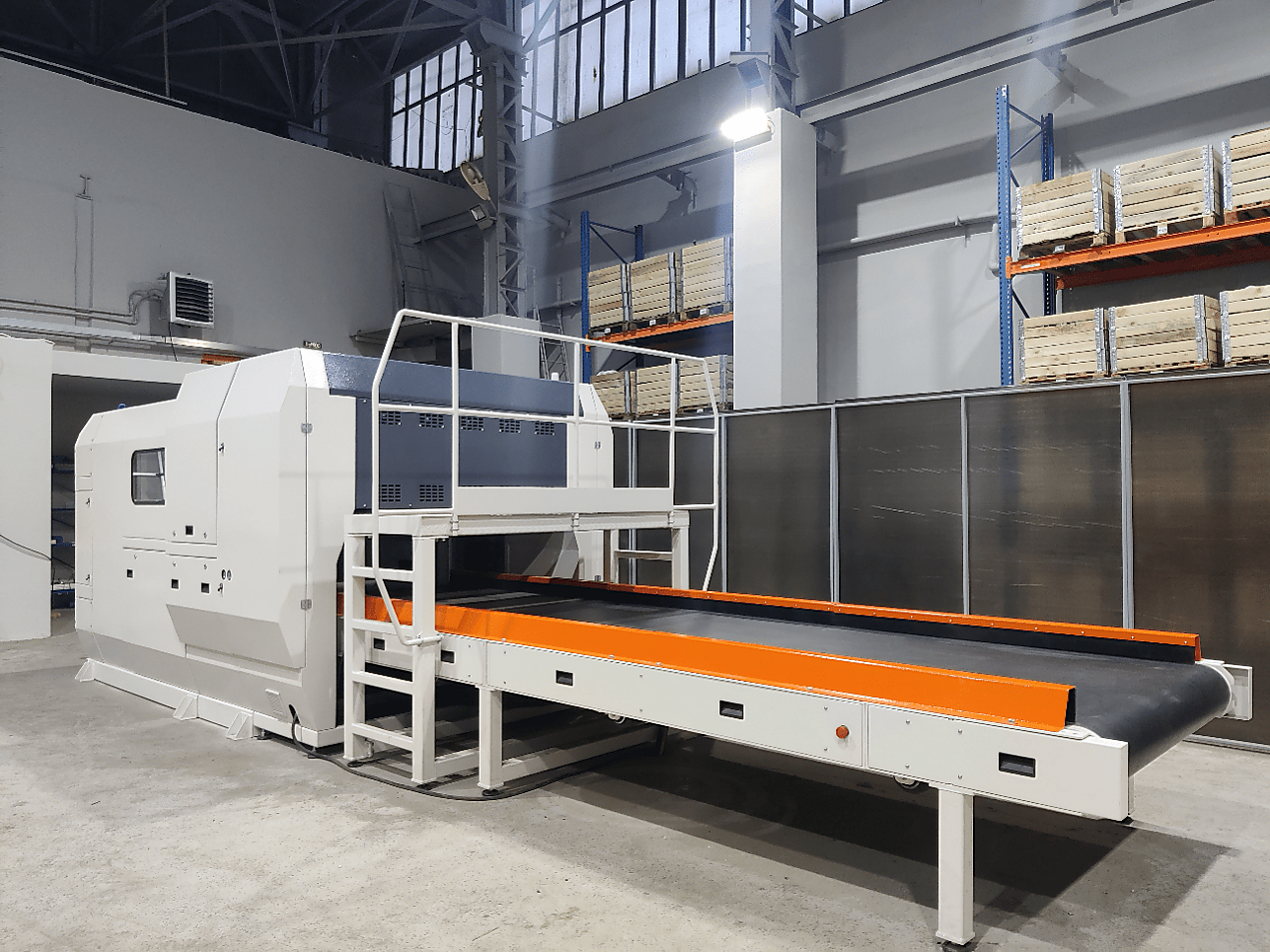

• Сортировка отходов — оптические приборы (сортировщики, сепараторы) применяются в переработке отходов для автоматизации процесса разделения материалов на основе их оптических характеристик: цвета, формы, структуры, химического состава.

Оптические приборы играют важную роль в научных исследованиях, позволяя^[8]:

• проводить эксперименты;
• анализировать свойства материалов;
• измерять физические параметры;
• исследовать физические и химические процессы.

Оптические микроскопы, спектроскопы, интерферометры используются для анализа спектров, измерения физических параметров, исследования оптических свойств материалов и состава веществ. Химические сенсоры на основе оптических методов используются для анализа жидких сред и газов, они реагируют на реакции определяемых веществ с хромофорными реагентами, что позволяет получать визуально наблюдаемый и легко измеряемый эффект. Такие сенсоры востребованы в аналитической химии, экологии, для мониторинга окружающей среды.

Оптические приборы используются в космических технологиях — от навигации и связи до дистанционного зондирования и астрономических исследований. Для определения положения космического аппарата в пространстве используются оптико-электронные приборы астроориентации. Они измеряют направление на звёзды, планеты или Солнце, что позволяет корректировать траекторию полёта и решать другие задачи. Такие приборы часто интегрируются с инерциальными и спутниковыми навигационными системами.

Оптические приборы применяются в космических телескопах для наблюдения за небесными объектами. Например, для астрофизической обсерватории «Спектр-РГ» была разработана особая рентгеновская оптика косого попадания. Телескоп James Webb Space Telescope (JWST) оснащён адаптивной оптикой для компенсации атмосферных искажений, интерферометрическими системами и многоспектральными детекторами для исследования очень далёких объектов во Вселенной^[9].

Для дистанционного зондирования Земли (ДЗЗ) с космических аппаратов применяются многоканальные оптические системы, регистрирующие электромагнитное излучение в различных диапазонах^[10]. Компактные оптические схемы (например, схема Корша, внеосевые схемы, схемы с асферическими элементами) позволяют получать изображения и спектральные данные о поверхности планеты, атмосфере и океане в различных диапазонах электромагнитного излучения. Лидары (оптические радары) с высокой точностью измеряют профили ветра, плотность аэрозолей и облаков.

Выставки оптических приборов — это отраслевые мероприятия, посвящённые лазерным, оптическим и оптоэлектронным технологиям. Они объединяют производителей, разработчиков, дистрибьюторов и специалистов из разных сфер экономики и бизнеса.

Международная специализированная выставка лазерной, оптической и оптоэлектронной техники «Фотоника. Мир лазеров и оптики» проводится ежегодно с 2006 г.^[11] Её организаторами выступают АО «ЭКСПОЦЕНТР» и Лазерная ассоциация. За полтора десятилетия непрерывного развития выставка стала главной коммуникационной площадкой лазерно-оптической отрасли России, СНГ и стран Восточной Европы, объединяя разработчиков, производителей и конечных пользователей.
