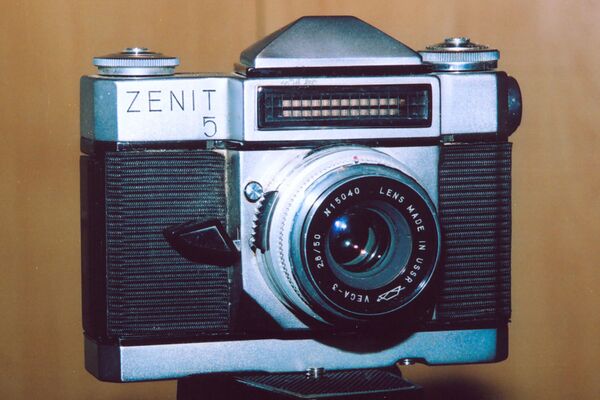

Зенит-5

Как и вся линейка «Зенит-4», пятая модель построена по необычной для однообъективных «зеркалок» схеме с центральным затвором вместо фокального. Всеобщее увлечение новейшей электронной фотовспышкой в середине 1950-х годов заставило многих производителей фототехники отказаться от традиционного для фотоаппаратов со сменной оптикой фокального затвора в пользу центрального^[7]. Таким способом достигалась возможность съёмки с «заполняющей» вспышкой на любых выдержках, даже при ярком солнечном свете. Из двух известных схем: с афокальными насадками и целиком заменяемыми объективами с уменьшенным выходным зрачком советские инженеры выбрали вторую, взяв за основу немецкий Voigtländer Bessamatic^[8].

Однако, главная особенность «Зенит-5» заключалась в наличии встроенного электропривода, до этого не применявшегося в советских фотоаппаратах общего назначения^[9]. Электродвигатели постоянного тока использовались для взвода затвора фотоаппаратов с 1957 года (впервые на Nikon SP), но до сих пор выполнялись в виде отдельного блока, закрепляемого на фотоаппарате при необходимости^[10][11][12]. В «Зенит-5» привод был целиком интегрирован в кинематику камеры, а вместо взводного курка предусмотрена цилиндрическая головка на случай отказа батарей. Питание осуществлялось от четырёх дисковых никель-кадмиевых аккумуляторов Д-0,2, также встроенных в корпус без возможности быстрой замены^[13].

Кроме очевидных достоинств, такое устройство электропривода обладало и существенными недостатками. Перезаряжать аккумуляторы можно было только внешним зарядным устройством, что требовало нескольких часов. В случае непредвиденной съёмки при севших батареях главное преимущество камеры становилось проблемой, вынуждая фотографа взводить затвор неудобной головкой. Зарубежные фотоаппараты в те годы оснащались приставными электроприводами, а курок взвода оставался на своём штатном месте. Это позволяло отсоединять тяжёлый и шумный привод в ситуациях, когда он не требуется или мешает. Кроме того, батареи во внешнем блоке питания легко заменялись заряженными^[14].

Встроенные электроприводы оказались оправданными по мере отказа от энергонезависимых механических затворов. Впервые такое устройство использовано только в 1979 году в любительской зеркальной Konica FS-1 с быстросменными пальчиковыми батарейками^[15][16]. Возможность ручного взвода исключена вместе с курком, так как при отсутствии электропитания затвор также оказывался неработоспособным. В то же время, батарейки АА при необходимости легко заменялись на свежие, широко доступные в продаже. «Зенит-5» не стал популярным из-за низкого качества и недостаточной ёмкости аккумуляторов, и в 1968 году вместе со всей линейкой «Зенит-4» снят с производства. Дополнительным аргументом стало отсутствие в продаже сменных объективов и проблема совместимости с оптикой от обычных «Зенитов».

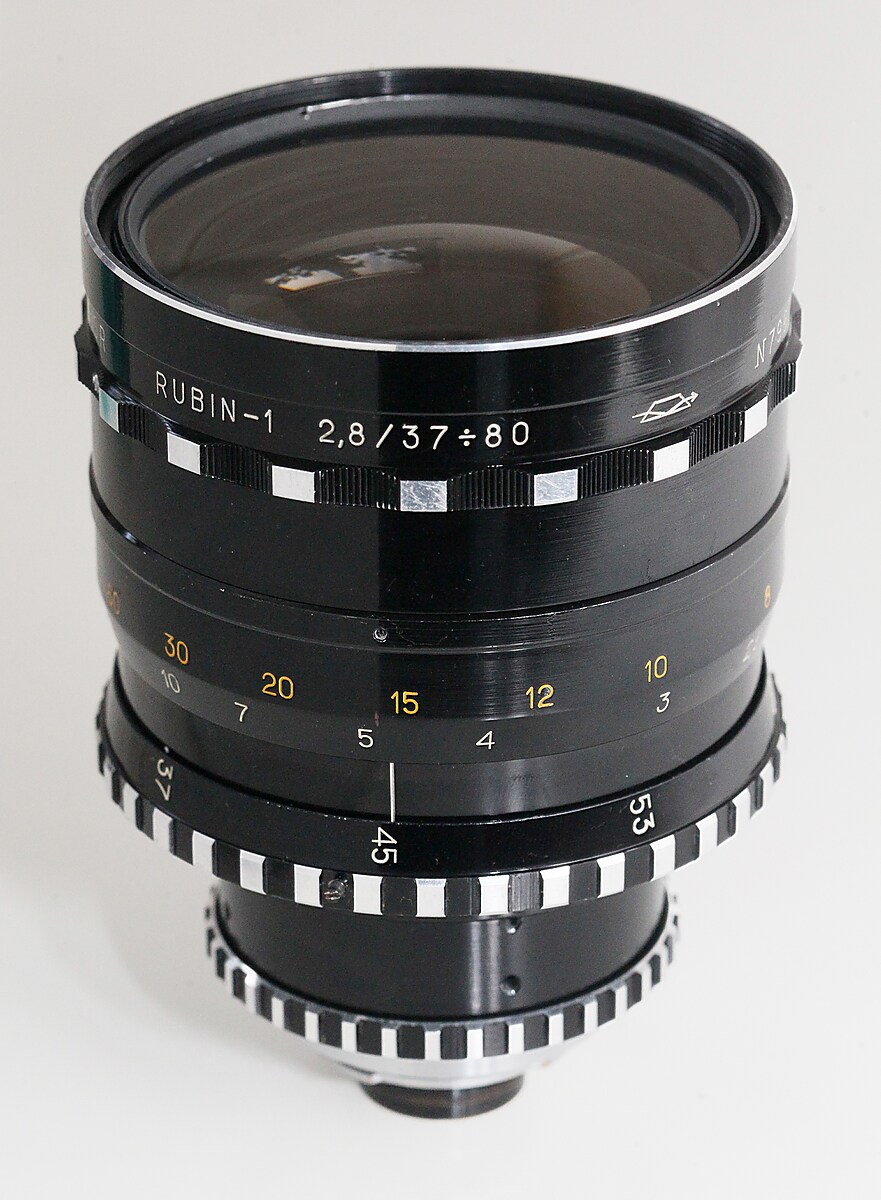

Несмотря на все недостатки, «Зенит-5» стал самым технически оснащённым советским фотоаппаратом, причём не только среди малоформатных. Кроме единственного в СССР электропривода и синхронизации с электронными фотовспышками на всех выдержках, в этой камере оказались сосредоточены ещё многие достоинства. Это первое в стране полуавтоматическое управление экспозицией с индикацией в поле зрения видоискателя, прыгающая диафрагма, съёмная пентапризма с практически стопроцентным полем зрения, байонетное присоединение объективов и доступность единственного на тот момент панкратического фотообъектива «Рубин-1», не выпускавшегося для резьбовых «Зенитов». Такое сочетание возможностей, за исключением заобъективного измерения, оставалось непревзойдённым вплоть до краха советского фотоаппаратостроения после Перестройки.

«Зенит-5», как и остальные камеры семейства — фотоаппарат с полуавтоматической установкой экспозиции. В поле зрения видоискателя видны две стрелки сопряжённого селенового экспонометра, для правильной установки экспозиции их необходимо совместить. Диапазон светочувствительности фотоплёнки от 16 до 500 ед. ГОСТ.

• Корпус фотоаппарата литой из алюминиевого сплава с открывающейся задней стенкой;
• Прижимной столик — стеклянный, более износоустойчивый по сравнению с металлическими, что уменьшало потёртость фотоплёнки при перемотке;
• Встроенный электропривод протягивал плёнку с частотой до 1,5 кадров в секунду;
• Кроме стандартных кассет тип-135 фотоаппарат поддерживал кассеты от «Зоркого-6» с подпружиненным флокированным устьем. При закрывании задней стенки её специальный выступ поворачивал внутренний цилиндр кассеты, приоткрывая устье для свободного прохода плёнки. Для свободной протяжки плёнки и нормальной работы мотора рекомендовалось использовать именно эти кассеты;
• Обратная перемотка плёнки — головкой типа «рулетка» на боковой стенке камеры;
• Счётчик кадров автоматический самосбрасывающийся при открывании задней стенки, показывает оставшееся количество кадров;
• Механический автоспуск;
• Резьба штативного гнезда — 3/8" дюйма;
• Размер поля зрения видоискателя — 23,2×35,2 мм;

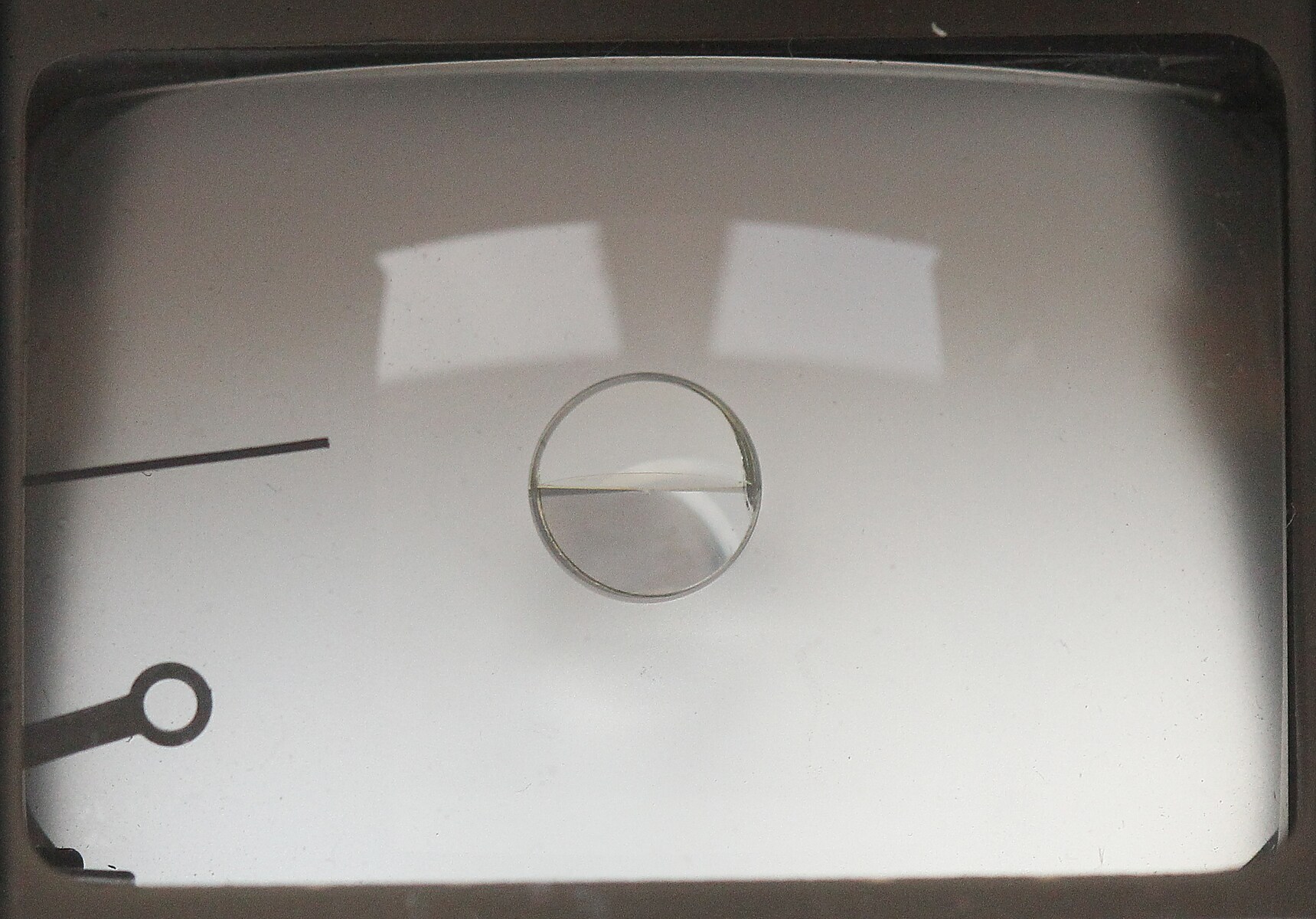

• Фокусировочный экран — матовое стекло с клиньями Додена;
• Пентапризма съёмная, может быть заменена на складную шахту с лупой;
• Увеличение окуляра видоискателя — 5^×.

Особенность затвора «Зенит-5» заключается в наличии у него двух независимых приводов лепестков. Кроме основного привода от рабочей пружины предусмотрен вспомогательный, открывающий и закрывающий лепестки для работы зеркального видоискателя^[17].

При взводе затвора и переводе плёнки кадровое окно закрывается шарнирно подвешенной под зеркалом металлической заслонкой. Зеркало опускается в рабочее положение, а лепестки центрального затвора раскрываются вспомогательным приводом, одновременно открывающим прыгающую диафрагму. Таким образом, свет получает доступ через объектив в видоискатель, а плёнка защищена заслонкой от засветки. Фотограф может производить визирование, кадрирование, фокусировку и полуавтоматическое управление экспозицией, не отрывая глаз от окуляра.

Для выбора правильной экспозиции на верхнем щитке установлена цилиндрическая головка, кинематически соединённая через суммирующий механизм с диафрагмой и затвором. Её вращением находят положение, при котором две подвижные стрелки в поле зрения видоискателя совмещаются друг с другом. В этот момент кольца выдержки и диафрагмы автоматически занимают положения, соответствующие правильной экспопаре.

Всё это время центральный затвор находится в режиме визирования с полностью открытыми лепестками. После нажатия на спусковую кнопку он переводится в режим съёмки: лепестки закрываются, и запускается механический таймер, задающий временной интервал для срабатывания остальных механизмов перед запуском рабочей пружины^[18]. За время работы таймера прыгающая диафрагма закрывается до рабочего значения, а зеркало и заслонка поднимаются, открывая кадровое окно^[19]. Затем срабатывает рабочий привод лепестков затвора, задающий выдержку^[8].

Из-за сложного и длинного порядка взаимодействия механизмов, лаг затвора «Зенита-5» и других фотоаппаратов семейства был самым большим из всей советской зеркальной аппаратуры. В результате, для спортивной фотографии камера, как и её иностранные аналоги, оказалась малопригодна^[20].

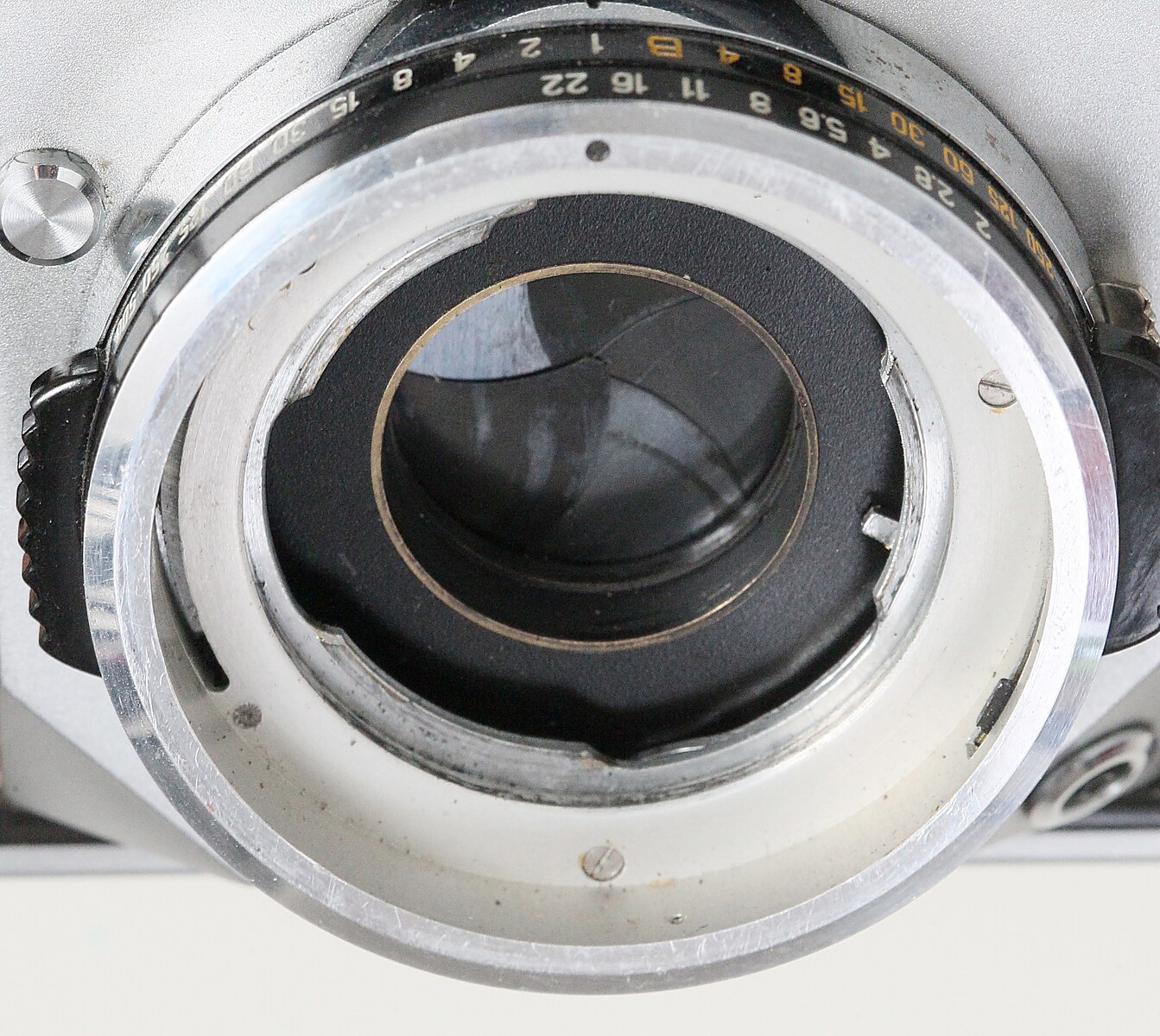

• Тип крепления объектива — байонет «Ц», геометрически подобный байонету немецкого фотоаппарата Bessamatic (фирма Bessa), однако отличный по рабочему отрезку: 47,58 мм против 44,70.^[21]
• Штатный объектив (с «прыгающей» диафрагмой) «Вега-3Ц» 2,8/50.

К аппаратам «Зенит-4», «Зенит-5» и «Зенит-6» выпускались и другие сменные объективы^[22]:

• Один из первых фотоаппаратов «Зенит-5» был подарен Никите Сергеевичу Хрущёву^[24]. При этом произошёл инцидент, чудом не стоивший карьеры конструкторам: во время перевозки аккумуляторы фотоаппарата взорвались, и пришлось срочно возвращаться на завод за другой такой же камерой^[25].
