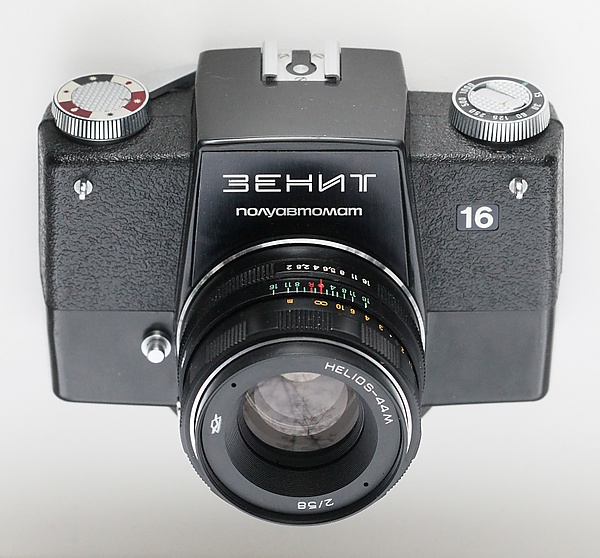

Зенит-16

Самым оригинальным в фотоаппарате был фокальный затвор, основные принципы работы которого унаследованы от затвора «Зенит-7»^[3]. Главная особенность заключается в уникальном инерционном механизме бесступенчатой регулировки выдержек с обратным, а не прямым отсчётом^[9]. Если в классических шторных затворах прямого отсчёта время экспозиции регулируется моментом срабатывания второй шторки при неизменном времени старта первой, то в этой камере постоянным остаётся момент начала закрывания второй^[10]. Ведущий барабан запускается поднимающимся зеркалом постоянного визирования и через фиксированный интервал времени (чуть больше самой длинной выдержки 1/15 секунды) отпирает замок второй шторки. Первая шторка срабатывает от этого же барабана, но момент её открытия тем позже, чем короче установленная выдержка^[11].

Такое устройство, разработанное в ГОИ для «Зенита-7», по мнению советских конструкторов повышает равномерность экспонирования и стабильность коротких выдержек^[9]. Но при этом увеличивается лаг затвора, а усложнённая конструкция снижает надёжность^{[* 3]}. Однако, наиболее кардинальным решением стал разворот затвора на 90°^[1]. Цилиндрические гильзы с пружинами первой и второй шторок расположены горизонтально снизу и сверху окуляра, а главный барабан затвора проходит под кадровым окном^[12]. В результате шторки движутся вертикально вдоль короткой стороны кадра и обеспечивают рекордную для СССР выдержку синхронизации 1/125 секунды при умеренных скоростях и нагрузках механизма^[13]. Матерчатые шторки не размещали так ни в одном фотоаппарате ни до, ни после «Зенита-16». Дизайн отражает попытку обхода патентных ограничений на новейший на тот момент ламельный затвор, и получения сопоставимых характеристик на доступных технологиях^[1].

Как и у «Зенита-7» головка выдержек «Зенита-16» не вращается при взводе и срабатывании затвора, и имеет равномерную шкалу, обеспечивая сопряжение с первым у КМЗ TTL-экспонометром. Впервые в СССР использован новый принцип компоновки фотоаппарата: вместо установки всех узлов внутрь корпуса, в «Зените-16» они смонтированы на металлическом каркасе, и закрыты крышками из высокопрочной пластмассы^[14]. Такая конструкция повышает технологичность конвейерной сборки и удешевляет массовое производство^[15]. Кроме того, для доступа к механизмам при ремонте достаточно снять пластмассовые крышки, крепящиеся несколькими винтами^[10]. Однако фотоаппарат «Зенит-16» получился ненадёжным и в общей сложности выпущено всего 11 114 штук^[16]. На его основе разработана оригинальная камера с индексом «Зенит-19», получившая ламельный затвор «ФЗЛ-80» советской разработки. Этот фотоаппарат не дошёл до серийного выпуска, оставшись лишь в виде установочной партии. В массовое производство пошёл «Зенит-19» совершенно другой конструкции, не использующей ни одного из оригинальных решений «Зенита-16»^[17].

• Спусковая кнопка с резьбой для тросика расположена на задней стенке под курком взвода, и рассчитана на нажатие большим, а не указательным пальцем^[18]. Автоспуск в камере отсутствует;
• Задняя стенка откидывается на шарнире не вбок, а вниз, и фиксируется в закрытом положении подпружиненной оправой окуляра^[18][14];
• В лентопротяжном механизме отсутствует зубчатый мерный валик, а шаг кадра соблюдается наматывающей катушкой, учитывающей при вращении диаметр рулона^[14]. Такой же принцип используется в среднеформатных фотоаппаратах, например «Салют»: в перспективной модели «Зенит Супер-35» планировалось использование неперфорированной 35-мм фотоплёнки с дальнейшим переходом к увеличенному кадру 32 × 48 мм^[6][10];
• Прорезиненные матерчатые шторки затвора при срабатывании движутся не справа налево, а снизу вверх, обеспечивая очень короткий ход и рекордную для СССР выдержку синхронизации 1/125 секунды^[13];
• Выдержки затвора регулируются бесступенчато: при выборе любого промежуточного положения диска отрабатывается соответствующее дробное значение выдержки;
• Механизм фотоаппарата собран не внутри корпуса, а смонтирован на прочном металлическом каркасе, закрытом пластмассовыми крышками^[6]. Такое устройство облегчает ремонт и сборку^[14];
• Впервые в СССР реализован TTL-экспонометр^{[* 4]}. Его основой стал сернисто-кадмиевый (CdS) фоторезистор ФПФ-9^{[19][* 5]};
• В поле зрения видоискателя размещены две микролампы накаливания, сигнализирующие отклонение от правильной экспозиции^[7][6];
• Впервые в СССР фотоаппарат оснащён «горячим башмаком» с центральным синхроконтактом^[1];
• Механизм прыгающей диафрагмы с приводом от затвора снабжён репетиром, совмещённым с включателем экспонометра^[11];
