Зенит-TTL

На этапе разработки аппарат носил индекс «12», но в серии его не использовали до 1983 года. Первые серийные камеры назывались «Зенит-электро» или «Зенит-электро-TTL». Небольшая часть выпуска имела название, сделанное полностью кириллицей: «Зенит-ТТЛ». Авторы конструкции Алексей Акалупин и Токмаков В. Г. Конструкция полуавтомата разработана Чугаевым В. А. и Абуевым М. Д. Конструкция защищена авторскими свидетельствами №№ 366447, 150360, 153652, 102683.

Для советского фотоаппаратостроения «Зенит-TTL» был прогрессивной моделью, собравшей множество новинок в одном корпусе. Наиболее важной из них был TTL-экспонометр, до этого уже использованный в менее массовых советских камерах «Зенит-16» и «Киев-15»^[5]. Кроме того, фотоаппарат первым из массовых «Зенитов» получил невращающуюся головку выдержек с равномерной шкалой^{[* 2]}, позволившую реализовать полуавтоматическое управление экспозицией за счёт сопряжения с переменным резистором^[6][7]. В моделях предыдущей линейки «Зенит-Е» головка выдержек вращалась при взводе и срабатывании затвора^{[* 3]}. Ещё одним новшеством стал замок задней крышки, открывающийся при вытягивании рулетки обратной перемотки, а не отдельным поводком. Многощелевая приёмная катушка новой конструкции упрощала зарядку фотоплёнки^[1].

В то же время, «Зенит-TTL» является ярким примером «косметической» модернизации, характерной для советского фотоаппаратостроения эпохи застоя. В конструкции использованы устаревшие технические решения, унаследованные от самых первых «Зенитов», и ограничивающие функциональность. Прежде всего, это касается видоискателя, отображавшего всего 65% будущего кадра из-за слишком узкой рамы затвора, унаследованного ещё от скопированных с Leica II «Зорких». Сам затвор с горизонтальным ходом матерчатых шторок отрабатывал всего 5 автоматических выдержек. Это не принципиально для фотоаппарата любительского класса, но кратчайшая выдержка в 1/500 секунды в те годы была характерна для самых примитивных камер с центральным затвором^[8]. Выдержка синхронизации в 1/30 секунды делала невозможным использование «заполняющей» электронной вспышки вне помещения^[9].

Ещё одним слабым местом камеры был устаревший механизм нажимной диафрагмы с приводом от спусковой кнопки. Из-за этого усилие на кнопке было значительно выше, чем в более ранней модели «Зенит-Е», снижая устойчивость в момент съёмки^[10]. По всем этим параметрам «Зенит-TTL» уступал даже аппаратуре Восточного блока, например камерам «Praktica», уже оснащавшимся современными ламельными затворами и независимым приводом прыгающей диафрагмы. Модель 1969 года «Praktica LLC» измеряла экспозицию через объектив при открытой диафрагме, тогда как «Зенит-TTL» — только при её рабочем значении^[11]. Большинство любительских фотоаппаратов за рубежом уже снабжались автоматическим управлением экспозицией, а выпущенный четырьмя годами ранее в самом СССР «Киев-15» работал в режиме приоритета выдержки. Резьбовое крепление объективов к моменту выпуска камеры вышло из употребления у большинства производителей фотоаппаратуры, уступив место более прогрессивному байонету. Счётчики кадров иностранных камер автоматически сбрасывались на «ноль», чего не было в «Зените-TTL».

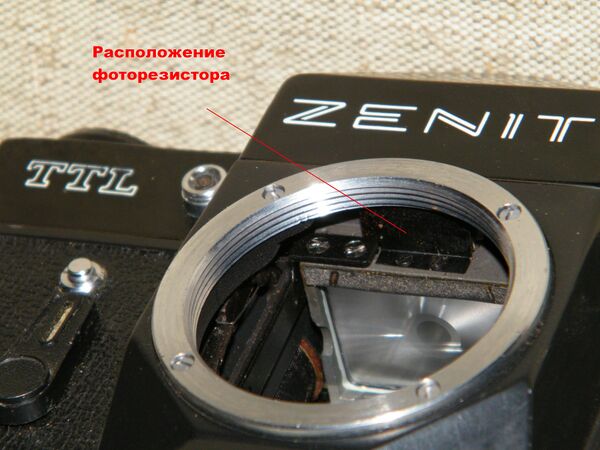

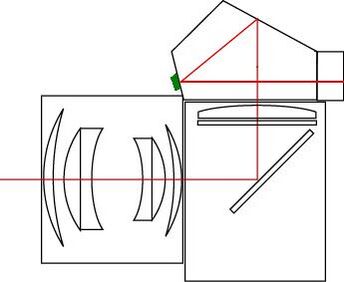

Наряду с этими недостатками, характерными и для предыдущих моделей, у ранних выпусков «Зенит-TTL» был слишком тёмный видоискатель, затрудняющий фокусировку^[9]. Изображение в окуляре было значительно темнее, чем в более старых моделях без TTL-экспонометра^[8]. Причиной был способ отбора света, для которого использовалась полупрозрачная передняя грань пентапризмы. Она отражала в окуляр только часть света из объектива, а остальной световой поток проходил к сернисто-кадмиевому (CdS) фоторезистору «ФПФ-9-2»^[12]. В более поздних модификациях, разработанных в 1982 году, удалось избавиться от этого недостатка размещением пары фоторезисторов за окулярной гранью пентапризмы. Такая конструкция использовалась в большинстве зарубежных фотоаппаратов с 1967 года, когда на неё был получен патент компании Asahi Optical^[13]. Фотоаппарат с таким расположением фоторезисторов с 1983 года выпускался под названием «Зенит-12», но эти же изменения были внесены и в конструкцию базовой модели^[14]. Годом ранее «холодный башмак» был заменён «горячим» с дополнительным контактом бескабельной синхронизации вспышки^[6][9].

В целом «Зенит-TTL» уступал предшественнику «Зенит-Е», обладавшему информативным видоискателем и мягким спуском. Фотографы, снимавшие на чёрно-белую негативную плёнку, часто предпочитали более старую модель, поскольку измеряли экспозицию внешним экспонометром или определяли её эмпирически. Тем не менее, при полном отсутствии конкуренции с иностранной аппаратурой, на внутреннем рынке СССР «Зенит-TTL» пользовался популярностью, и даже был «модным». TTL-экспонометр был впервые использован в камере, выпускавшейся столь массовым тиражом, и оказался значительно точнее, чем селеновые экспонометры предыдущих моделей с внешним фотоэлементом. Это обстоятельство было решающим при съёмке на цветную обращаемую фотоплёнку, к этому моменту получившую популярность в СССР. Кроме того, советские аналоги, такие как «Киев-15», несмотря на превосходство по основным параметрам, уступали доступностью сменной оптики, и выпускались в очень небольших количествах. «Зенит-TTL» мог работать с огромным парком резьбовых объективов, уже выпущенных к этому моменту в СССР и других странах. Представленный двумя годами позднее «Зенит-19» обладал более современной конструкцией, но был дефицитным.

Розничная цена «Зенита-TTL» в 1980 году с объективом «Гелиос-44М» составляла 240 рублей, а в 1983 году была снижена до 210 рублей. На западном рынке «Зенит-TTL» оказался конкурентоспособным за счёт очень низкой стоимости по сравнению с аналогами. Прочный литой корпус и объективы из стекла в металлической оправе для фотолюбителей выглядели более солидно, чем дешёвые японские «зеркалки» с большим количеством пластмассы^[9]. Крупные партии фотоаппаратов поставлялись на экспорт, в том числе под названием «Cambron-TTL», присвенным ей сетью Cambridge Camera Exchange в США^[15]. Существенную долю составлял рынок Великобритании, где велся агрессивный маркетинг и существовала развитая сеть гарантийного обслуживания TOE (англ. Technical & Optical Equipment Ltd)^[16]. На британском рынке камера оказалась самой дешёвой из оснащённых TTL-экспонометром, продаваясь всего за 75 фунтов стерлингов^[17]. В каталоге «Neckermann Herbst/Winter 1981/82» (ФРГ) цена фотоаппарата «Зенит-TTL» с объективом «Гелиос-44М» составляла 229 марок ФРГ, тогда как самая дешёвая «дамская» модель EM из зеркальных камер Nikon стоила 499 марок.

• Штатный объектив — «Гелиос-44М» 2/58.
• Тип применяемого фотоматериала — перфорированная фотокиноплёнка шириной 35 мм (фотоплёнка типа 135) в кассетах. Размер кадра — 24×36 мм.
• Тип затвора — механический, шторно-щелевой с горизонтальным движением матерчатых шторок. Выдержки затвора — от 1/30 до 1/500 с (автоматические), «B» (от руки) и длительная. Выдержка синхронизации с электронной фотовспышкой — 1/30 с.
• Тип крепления объектива — резьбовое соединение M42×1. Рабочий отрезок — 45,5 мм.
• Тип фокусировочного экрана — линза Френеля с матовым кольцом и микрорастром.
• Увеличение окуляра — 5^×.
• TTL-экспонометр (заобъективная экспонометрия) с сернисто-кадмиевым (CdS) фоторезистором ФПФ-9-2, расположенным на одной из граней пентапризмы с полупрозрачным зеркальным покрытием^[7]. В более поздних моделях (выпущенных после 1982 г.) — два фоторезистора, расположенных на задней грани пентапризмы, что позволило увеличить яркость видоискателя. Стрелочный индикатор экспонометра виден в поле зрения видоискателя. Полуавтоматическая установка экспозиции на закрытой до рабочего значения диафрагме. При установленной светочувствительности фотоплёнки и выдержке вращением кольца установки диафрагмы стрелочный индикатор должен быть установлен в нейтральное положение. Диапазон светочувствительности плёнки 16—500 ед. ГОСТ. При применении светофильтров автоматически вносятся поправки на их плотность. В экспонометрическом устройстве применена схема измерительного моста^[7].
• Синхроконтакт «PC», центральный синхроконтакт только на камерах 1980-х годов.
• Корпус — литой из алюминиевого сплава, с откидной задней стенкой.
• Курковый взвод затвора и перемотки плёнки. Обратная перемотка рулеточного типа.
• Репетир диафрагмы и включение экспонометрического устройства — от кнопки спуска.
• Источник питания полуавтоматической экспонометрии — дисковый никель-кадмиевый аккумулятор Д-0,06^{[* 4]} или ртутно-цинковый элемент РЦ-53^{[* 5]} (современный аналог РХ-625^{[* 6]}).
• Резьба штативного гнезда — 1/4"
• Механический автоспуск.

«Зенит-TTL» стал базовой моделью для ряда фотокамер КМЗ, неофициально называемых «12-м семейством».

• «Зенит-12» — аналогичен «Зениту-TTL» комплектации с 1983 года, с улучшенным уровнем изготовления ряда узлов и более качественной отделкой. Серийно выпускался с 1983 по 1994 год. Поставлялся по спецзаказам и на экспорт.

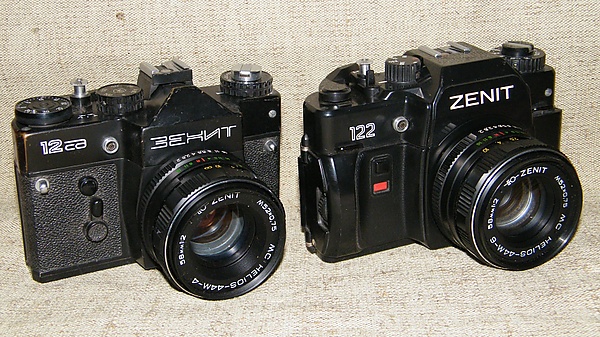

• «Зенит-12сд» — («сд» — светодиодный). Основное отличие от «Зенита-TTL» — замена стрелочного индикатора экспонометра двумя светодиодами. В зависимости от режима горения светодиодов определяется «недодержка» или «передержка» или правильная экспозиция. Источник питания — два элемента СЦ-32 (аналог — SR44). Более яркий видоискатель (изменено расположение фоторезисторов). Скрытый замок задней стенки, изменённая кнопка спуска и кнопка обратной перемотки плёнки, штативное гнездо по центру камеры.
• «Зенит-12xp» — экспортный вариант «Зенита-12сд». Индекс «сд» был созвучен аббревиатуре нацистской организации, потому название было изменено на «ХР».

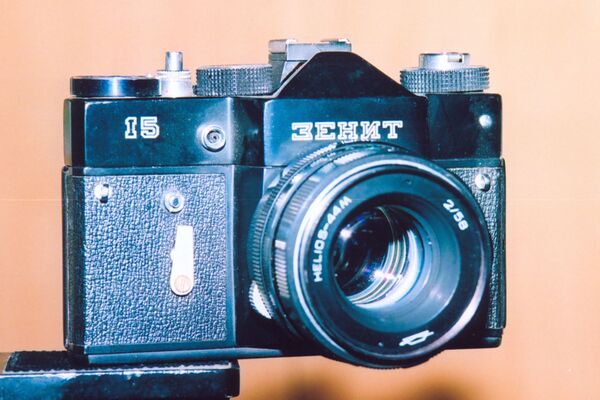

• «Зенит-15», в том числе без TTL-экспонометрического устройства (БелОМО).
• «Зенит-15М» (БелОМО).
• «Зенит-21XS» — модификация «Зенита-12xp» (БелОМО).

В 90-х годах начат выпуск следующих моделей:

• «Зенит-122» — модернизация фотоаппарата «Зенит-12сд» («Зенит-12xp») — изменённый дизайн, индикатор работы экспонометрического устройства с тремя светодиодами, замена ряда металлических деталей пластмассовыми. БелОМО выпускался «Зенит-122» без TTL-экспонометра.
• «Зенит-122В» — фотоаппарат без автоспуска (КМЗ).
• «Зенит-122К» — с байонетом К (КМЗ).
• «Зенит-130» — модификация «Зенита-122» (БелОМО).
• «Зенит-212k» — с байонетом К, изменённый дизайн, увеличенный диапазон выдержек (КМЗ).
• «Зенит-312m» — «Зенит-122» с изменённым дизайном (КМЗ).
• «Зенит-412DX» — модификация «Зенита-122», ввод светочувствительности по DX-коду (КМЗ).
• «Зенит-412LS» — последняя серийная модель линии. Модернизация фотоаппарата «Зенит-412DX», в части расширения диапазона воспринимаемых экспонометром значений светочувствительности плёнки по DX-коду.
