Elron 2200/2300/2400

2200/2300/2400 — серия низкопольных дизель-поездов постоянного тока, эксплуатируемых эстонским оператором Eesti Liinirongid AS (Elron), производства швейцарской компании Stadler Rail AG. Данная серия относится к семейству моторвагонного подвижного состава Stadler FLIRT, подсемейству Stadler FLIRT 160[2][3].

Общие сведения
Elron номеров 2200/2300/2400
Stadler FLIRT 160 L-4229
Производство
Годы постройки 2012—2014
Страна постройки  Польша
Завод Stadler Polska Sp.z o.o.
Производитель Stadler Rail
Составов построено 2200: 6;
2300: 8;
2400: 6
Вагонов построено всего: 80 (40 Мг, 20 Пп)
Нумерация см. таблицу
Технические данные
Род службы пассажирский (междугородный)
Типы вагонов Мг, Пп
Число вагонов в составе 2200: 2 пасс. + 1ДПпм;
2300: 3 пасс. + 1ДПпм;
2400: 4 пасс. + 1ДПпм
Композиция 2200:
Мг=ДПпм=Мг;
2300:
Мг=Пп=ДПпм=Мг;
2400:
Мг=Пп=ДПпм=Пп=Мг
Осевая формула 2200: Bo'2'2'Bo' (UIC)
2300: Bo'2'2'2'Bo' (UIC)
2400: Bo'2'2'2'2'Bo' (UIC)
Количество дверей в вагоне 2×1
Число сидячих мест 2200:[к 1]
постоянных: 93,
откидных: 10
2300:[к 1]
постоянных: 148,
откидных: 10
2400:[к 1]
постоянных: 201,
откидных: 10
Пассажировместимость при 4 чел./м²:
2200:[к 1]
99+93+10=202
2300:[к 1]
154+148+10=312
2400:[к 1]
211+201+10=422
Высота низкопольной части 580 мм
Высота высокопольной части 1170 мм
Длина состава 2200: 45 470 мм
2300: 59 895 мм
2400: 74 320 мм
Ширина 3500 мм
Высота 4500 мм
Колёсная база тележек моторной: 2700 мм;
немоторной: 2750 мм
Диаметр колёс новых колёсных пар
моторной тележки: 870 мм;
немоторной тележки: 800 мм
Ширина колеи 1520 мм
Материал вагона алюминиевый сплав
Тип двигателя дизельный
Мощность двигателя максимально 670 кВт (каждого из двух дизелей)
Тип передачи Nuvola apps cache.png Электрическая
Максимальная служебная скорость 160 км/ч
Ускорение 2200: максимально 1,05 м/с²;
2300/2400: максимально 0,85 м/с²
Эксплуатация
Страна эксплуатации  Эстония
Оператор Elron
Депо Пяэскюла
В эксплуатации 2200: с февраля 2014;
2300/2400: с августа 2013

История создания и выпуска

undefined

В августе 2010 года компания-оператор Elektriraudtee AS (позже переименованная в Elron) разместила заказ на постройку 20 дизель-поездов семейства FLIRT (шесть из которых заказаны в двухвагонной, восемь — в трёхвагонной, а остальные шесть — в четырёхвагонной составности) для межрегиональных перевозок[1][3]. 3 августа между этим оператором и фирмой Stadler Bussnang AG (отделением Stadler Rail AG) был заключён договор о поставке в период с 2013 по 2014 годы данных поездов, а также 18 электропоездов[4].

Эти дизель-поезда созданы на базе эксплуатируемой в Финляндии модели (Sm5), рассчитанной на пониженную температуру окружающей среды и русскую колею; взятый за основу поезд адаптирован под условия и требования Elron. Также при их создании использован опыт работ над дизель-электрическими поездами для семи стран[1].

Как и было отмечено в заказе и договоре, всего выпущено шесть двухвагонных составов, получивших порядковые номера диапазона 2200, восемь трёхвагонных составов, получивших порядковые номера диапазона 2300, и шесть четырёхвагонных составов, получивших порядковые номера диапазона 2400. Первый поезд (с номером 2404) построен в 2012 году; в следующем году построены остальные поезда номерного ряда 2400 и все поезда ряда 2300, а также поезд с номером 2233. Остальные поезда номерного ряда 2200 построены в 2014 году. Постройка производилась на заводе Stadler Polska Sp.z o.o. в Польше (город Седльце)[5].

Помимо номеров, эти дизель-поезда получили уникальные имена[5].

Сведения о постройке дизель-поездов 2200/2300/2400[5]
Месяц и год выпуска Заводской номер Номер Elron Имя
08.2012 L-422901 2404 Pahlen
01.2013 L-422902 2305 Mulgi Ekspress
05.2013 L-422903 2312 Fellin
05.2013 L-422904 2313 Pernau
05.2013 L-422905 2314 Hermet
06.2013 L-422906 2315 Johanna
06.2013 L-422907 2317 Susanna
06.2013 L-422908 2318 Pitka
07.2013 L-422909 2320 Luule
07.2013 L-422910 2422 Reval
08.2013 L-422911 2425 Dorpat
10.2013 L-422912 2428 Krull
10.2013 L-422913 2431 Tarapita
12.2013 L-422914 2432 Balti Ekspress
02.2013 L-422915 2233 Lembitu
01.2014 L-422916 2234 Werro
02.2014 L-422917 2235 Pölwe
02.2014 L-422918 2236 Pisuhänd
03.2014 L-422919 2237 Linda
04.2014 L-422920 2238 Martino

Общие сведения

Назначение

Дизель-поезда 2200/2300/2400 предназначены для межрегиональных перевозок на маршрутах Эстонии, в том числе на неэлектрифицированных железнодорожных линиях, оборудованных средними и низкими пассажирскими платформами[к 2][1].

Составность

Поезда 2200 поставлены в двухвагонной, 2300 — в трёхвагонной, а 2400 — в четырёхвагонной составности, если учитывать только пассажирские вагоны. Каждый из составов, кроме вагонов для пассажиров, включает дизель-генераторный промежуточный модуль, в котором установлены дизель-генераторные установки (ДГУ); согласно данным изготовителя, дизель-генераторный промежуточный модуль не считается вагоном. Первые тележки головных вагонов (под кабиной машиниста) являются двухосными моторными, а между вагонами везде установлены двухосные тележки Якобса с необмоторенными осями (в том числе между пассажирскими вагонами и дизель-генераторным модулем); то есть дизель-поезда имеют осевые формулы Bo'2'2'Bo', Bo'2'2'2'Bo' и Bo'2'2'2'2'Bo' соответственно (в формате UIC). Композиции дизель-поездов можно записать соответственно как Мг=ДПпм=Мг, Мг=Пп=ДПпм=Мг и Мг=Пп=ДПпм=Пп=Мг, где Мг — моторный головной вагон, ДПпм — дизель-генераторный прицепной промежуточный модуль, Пп — прицепной промежуточный вагон, знак «=» означает сочленённое сцепление через тележку Якобса. Допускается эксплуатация двух поездов по СМЕ (с формированием соответственно составов по четыре, пять, шесть, семь или восемь пассажирских вагонов и два дизель-генераторных модуля)[1].

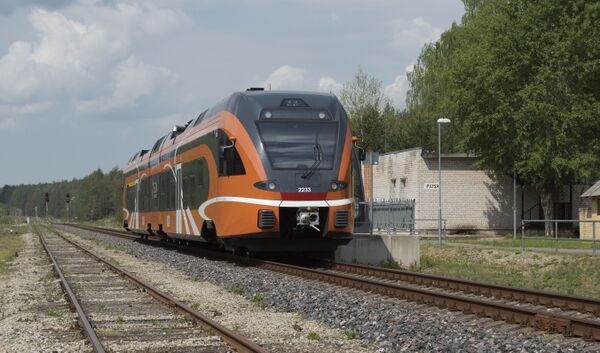

Дизель-поезд 2233 (двухвагонный)

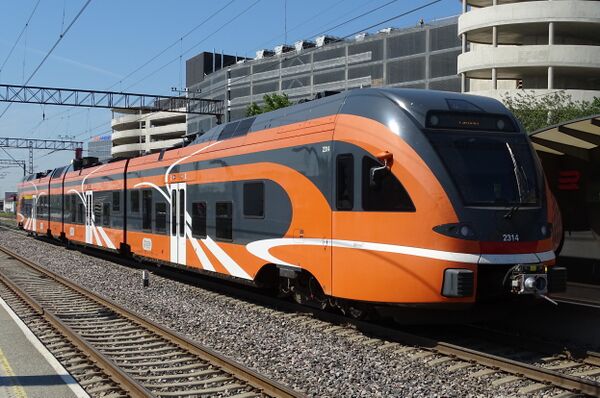

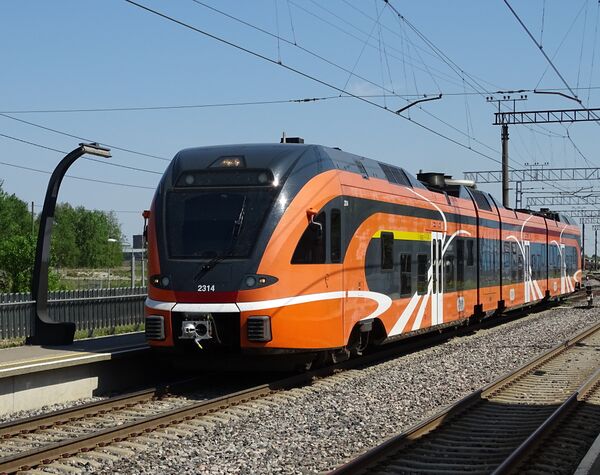

Дизель-поезд 2314 (трёхвагонный)

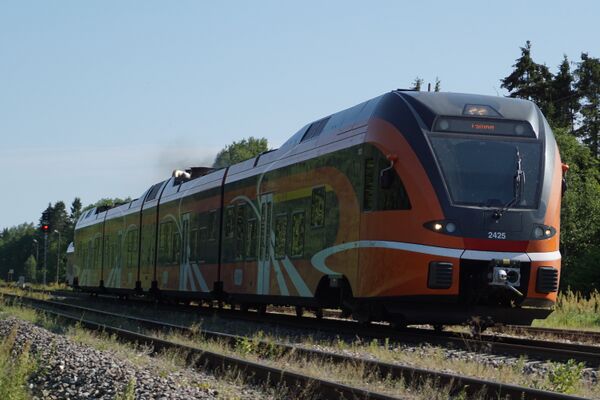

Дизель-поезд 2425 (четырёхвагонный)

Нумерация и маркировка

Составы получили четырёхзначные порядковые номера. Первая цифра 2, вторая соответствует количеству пассажирских вагонов в составе, последние две — индивидуальный номер[5].

Маркировка на лобовой части вагона Мг содержит порядковый номер состава и выполняется в формате XXXX над автосцепкой[5].

Технические характеристики

Дизель-поезд 2234. Вид спереди
Электропоезд 1330 и дизель-поезд 2235 в Таллине

Основные параметры дизель-поездов[1]:

Параметр Ряд 2200 Ряд 2300 Ряд 2400
Ширина колеи 1520 мм
Осевая формула Bo'2'2'Bo' Bo'2'2'2'Bo' Bo'2'2'2'2'Bo'
Число мест для сидения[к 1] постоянных 93 148 201
откидных 10
Общая вместимость (при плотности 4 чел./м²)[к 1] 99+93+10=202 154+148+10=312 211+201+10=422
Высота пола пониженный уровень 580 мм
стандартный уровень 1170 мм
Ширина дверей 1300 мм
Число дверей вагона 2×1
Продольная прочность 1500 кН
Длина по осям автосцепок 45 470 мм 59 895 мм 74 320 мм
Ширина 3500 мм
Высота 4500 мм
Колёсная база тележек моторной 2700 мм
немоторной 2750 мм
Диаметр новых колёс моторной тележки 870 мм
немоторной тележки 800 мм
Максимальная мощность дизельных двигателей 2×670=1340 кВт
Максимальное ускорение 1,05 м/с² 0,85 м/с²
Максимальная эксплуатационная скорость 160 км/ч

Конструкция

Электропоезд имеет сварной кузов из экструдированных алюминиевых профилей. Корпуса кабин машиниста выполнены из пластика, армированного стекловолокном. Тележки снабжены пневматической подвеской. Электропоезд отвечает требованиям по безопасности при столкновениях EN 15227[1].

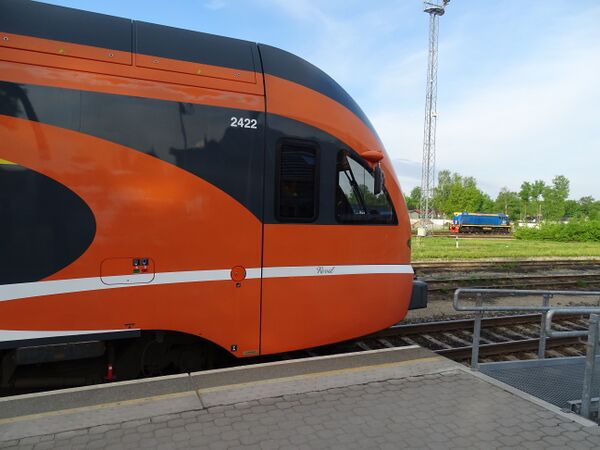

Кабина дизель-поезда 2422

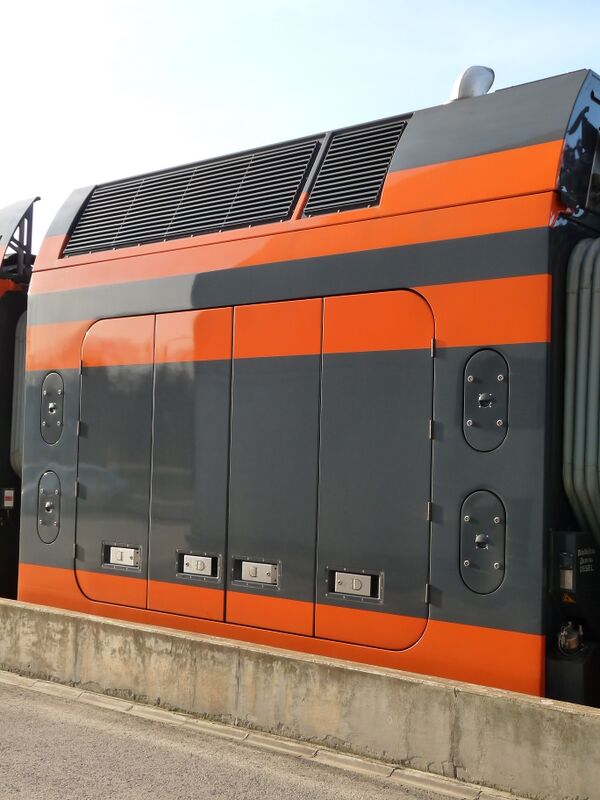

Общий вид дизель-генераторного модуля
Дизель-генераторный модуль дизель-поезда 2404 с открытыми створками
Салон вагона дизель-поезда 2404

В дизель-генераторном модуле установлены две ДГУ, вырабатывающие электроэнергию для тяговых электродвигателей, при этом сам он не имеет тяговых двигателей. Для управления тягой в вагонах установлены тяговые преобразователи на силовых транзисторах (БТИЗ); преобразователи имеют водяное охлаждение. Система управления имеет поездную и бортовую шины передачи данных и процессор системы диагностики[1].

При выходе из строя одной из ДГУ состав может двигаться на другой (исправной) ДГУ практически с такой же скоростью. Помимо этого, в силовой схеме предусмотрен накопитель электроэнергии, выполненный на суперконденсаторах. Накопление (рекуперация) электроэнергии происходит в период торможения; далее, при разгоне состава, запасённая энергия мощностью до 400 кВт из накопителя поступает к тяговым электродвигателям, в дополнение к питанию от ДГУ.

Салон имеет стандартный и пониженный уровни пола; доля участков с пониженным уровнем пола достигает 70 %. В зоне входа оборудованы просторные площадки. Пассажирский салон и кабина машиниста снабжены системой кондиционирования. Туалет вакуумного типа, приспособлен для пользования людьми с ограниченными возможностями. Вагоны снабжены системой информирования пассажиров, системой видеонаблюдения и беспроводным доступом в Интернет (Wi-Fi)[1].

Эксплуатация

undefined

Все 20 дизель-поездов были доставлены в Elron и приписаны депо Пяэскюла (эст. Pääsküla)[5]. Эксплуатация дизель-поездов номеров 2400 и 2300 началась в августе 2013 года, а номеров 2200 — в феврале 2014 года[1].

Транспортные происшествия

  • 16 апреля 2014 года, в результате серьезной аварии в Раазику (уезд Харьюмаа), дизель-поезд 2428, следовавший по маршруту Таллинн — Тарту с сотней с лишним человек столкнулся с тяжелым грузовиком. Самосвал ударил в третий вагон и повредил четвёртый, после чего они сошли с рельсов и продолжали двигаться около 200 м. Погибли два человека — водитель грузовика (59 лет) и пассажир поезда (женщина 43 лет), сидевшая около места удара. 12 человек были ранены, из них семь госпитализированы[7][8].
  • 18 августа 2014 года дизель-поезд 2317 столкнулся на переезде в волости Пярсти с автомобилем BMW>[9].
  • 11 марта 2022 года дизель-поезд 2233 столкнулся на переезде около станции Ропка с грузовым автомобилем[10].
