Cube (система постановщик морских мин)

Система постановщик морских мин Cube™ System — контейнерная система хранения и постановки морских мин (Containerized Mine Dispensing System), является многофункциональной платформой для развёртывания широкой номенклатуры полезных нагрузок (гидроакустические буи, метеорологические и океанографические датчики, средства радиоэлектронной разведки и радиоэлектронного подавления, противоторпедные средства, автономные необитаемые подводные аппараты, и др.). готовое изделие, как экспортный вариант, уже предложено на рынке военно-морских технологий^[1][2][3][4].

Система разработана и продвигается датской компанией SH Defence (город Свенборг, Дания), специализирующейся на системной интеграции, проектировании и разработке решений в области безопасности и обороны. Cube™ System, совместно с миной нового поклонения «Камбала» была официально представлена на международном военно-морском салоне (CNE) в 2024 году в Фанрнборо^[5].

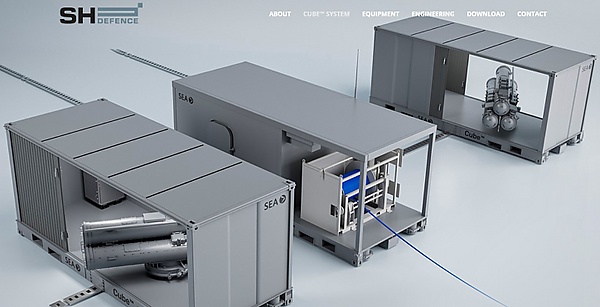

Система постановщик морских мин Cube™ System представляет собой новый, модульный подход к реализации минно-заградительных средств, применяемых на море. Концепция применения, заключается в использовании возможностей постановки минных заграждений за счёт использования стандартизированных, быстро разворачиваемых технических решений модульного типа^[1][2][3][4].

Особенности системы^[1][2][3][4]:

• Универсальность платформы-носителя (Any Vessel) — система спроектирована для установки на любое судно, имеющее открытую палубу достаточной площади и прочности, желательно с доступом к кормовой части для безопасного сброса грузов за борт, она трансформирует практически любой корабль в потенциальный минный заградитель, резко повышая скрытность развёртывания и затрудняя противнику идентификацию угрозы, для этого подходят:
  • специализированные военные корабли (корветы, фрегаты, тральщики, десантные суда);
  • вспомогательные суда флота (транспорты, танкеры, буксиры);
  • мобилизованные гражданские суда (ролкеры, контейнеровозы, паромы, рыболовные траулеры).

• Модульность и стандартизация (ISO Container Based) — основным конструктивным элементом системы является стандартный 20-футовый или 40-футовый морской контейнер ISO. Это обеспечивает:
  • лёгкость логистики — контейнеры могут транспортироваться любым видом транспорта (авто, ж/д, судно), совместимы с портовой инфраструктурой всего мира;
  • простоту хранения и обслуживания — техническое обслуживание и загрузка мин производятся на берегу, в оборудованных мастерских или арсеналах;
  • быстроту развёртывания — установка на борт судна-носителя сводится к стандартным операциям по крановой погрузке контейнера и подключению к бортовым системам электропитания и управления (через стандартные интерфейсы).

• Гибкость полезной нагрузки (Multi-Payload Flexibility) — система позиционируется не просто как минный укладчик, а как универсальный контейнерный носитель. По данным разработчика, она совместима с более чем 300 различными типами полезной нагрузки от порядка 160 поставщиков по всему миру. Помимо морских мин, это могут быть:
  • станции гидроакустического наблюдения (буи);
  • метеорологические и океанографические датчики;
  • средства радиоэлектронной разведки (РЭР) и радиоэлектронного подавления (РЭП);
  • противоторпедные средства (ловушки, генераторы помех);

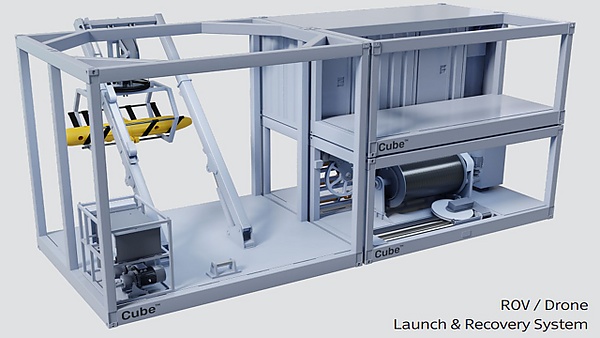

  • автономные необитаемые подводные аппараты (АНПА);
  • грузы для логистики (в роли автоматизированного контейнерного хранилища).
• Автоматизация процессов (One-Man Operation) — вся последовательность постановки, от выдачи команды на сброс до документации, максимально автоматизирована. Система управления минимизирует роль оператора, сводя её к контролю и вводу общих задач, что позволяет управлять комплексом из одного поста, сокращая потребность в обученном экипаже.

Система постановщик морских мин Cube™ System является комплексным изделием, состоящим из нескольких взаимосвязанных модулей^[1][2][3][4]:

• контейнерного модуля хранения и диспенсинга (Storage & Dispensing Module);
• модуля управления и навигации (Control & Navigation Module);
• интерфейсного и силового модуля (Interface & Power Module)/

Контейнерный модуль хранения и диспенсинга (Storage & Dispensing Module) состоит^[1][2][3][4]:

• Основа — прочный, герметичный, часто климат-контролируемый ISO-контейнер/ Внутреннее пространство организуется под конкретный тип полезной нагрузки (разные типы мин, буи).
• Стеллажная система — внутри размещаются направляющие или стеллажи, на которых в определённом порядке (часто в несколько ярусов) крепятся мины или иные грузы. Система обеспечивает безопасную фиксацию в условиях качки.
• Механизм диспенсинга (контролируемого распределения) — в зависимости от типа груза, может представлять собой:
  • конвейерную ленту или роликовый транспортёр, который последовательно подаёт мины к кормовому люку;
  • гидравлический или электрический толкатель, сбрасывающий груз за борт;
  • поворотную платформу, выдвигающую мину за габариты контейнера перед сбросом.
• Кормовой люк — защищённый от воды герметичный затвор, открывающийся только на время сброса. Может быть оснащён направляющими скатами для плавного соскальзывания мины в воду.

Модуль управления и навигации включает^[1][2][3][4]:

• Модуль управления и навигации (Control & Navigation Module) — это управляющий центр системы, размещаемый, как правило, в отдельном (меньшем) контейнере или интегрируемый в конструкцию основного диспенсера.
• Высокоточную навигационную систему — которая интегрирует данные от многочастотных приёмников глобальных навигационных спутниковых систем GPS/ГАЛИЛЕО (включая корректирующие сигналы типа SBAS, RTK для обеспечения сантиметровой точности), инерциальной навигационной системы (ИНС), а также от гирокомпасов и другой навигационной аппаратуры судна-носителя.
• Бортовой компьютер и программное обеспечение — специальное программное обеспечение, выполняет следующие ключевые функции:
  • Планирование миссии — загрузку карт, задание точек постановки, интервалов между минами, типов мин.
  • Автоматическую привязку к местности — в реальном времени вычисляет точные координаты точки сброса с учётом курса, скорости, качки судна, морских течений и ветра (учёт задержки по времени между командой и фактическим входом мины в воду).
  • Управление механизмами — синхронизация открытия люка, работы конвейера и сброса в строго рассчитанный момент.
  • Регистрацию и документирование — система автоматически записывает в защищённую память и отображает на экране оператора точные координаты (широта, долгота), время, глубину (по данным эхолота), тип и серийный номер каждой поставленной мины. Данные немедленно наносятся на электронную карту (ECDIS), формируя цифровую модель минного поля (Minefield Record). Это исключает «потерю» мин, что критически важно для обеспечения безопасности собственного судоходства.
• Диагностику — контроль состояния механизмов, датчиков, цепей питания.

Интерфейсный и силовой модуль (Interface & Power Module) обеспечивают^[1][2][3][4]:

• Электропитание — система требует внешнего питания от судна-носителя (обычно ~400В, 50/60Гц). Внутри контейнера размещаются преобразователи, распределительные щиты и системы бесперебойного питания (ИБП).
• Интерфейсы связи — обеспечивают интеграцию с судном:
  • Кабельные соединения — для передачи данных (часто по стандартам Ethernet, CAN bus) и питания.
  • Беспроводные интерфейсы — опционально, для дистанционного управления или резервной связи (Wi-Fi, защищённая радиосвязь).
  • Судовые системы — возможен обмен данными с корабельной Боевой информационно-управляющей системой (БИУС) или Главным командным информационным постом (ГКИС).

Процесс работы и эксплуатации Cube™ System включает в себя подготовку и погрузку (на берегу) выбранного типа полезной нагрузки (согласно заданному проекту заграждения). Производится программирование системы под конкретные типы мин (ввод массы, габаритов, требуемых интервалов). Контейнер герметично закрывается, пломбируется и транспортируется в порт. На борту судна-носителя подготавливается площадка: проверяется прочность палубы, подводятся кабельные трассы для питания и данных. С помощью портового или судового крана контейнер устанавливается на палубу, производится его крепление стандартными найтовыми устройствами (часто с помощью замков). Подключаются кабели электропитания и данных. Проводится предпусковая диагностика^[1][2][3][4].

Порядок постановки минного заграждения (в море)^[1][2][3][4]:

• Оператор на своём посту (который может находиться в ходовой рубке судна или в отдельном контейнере управления) запускает Cube™ System.
• В программное обеспечение загружается план минного заграждения или оператор вручную задаёт линию/зону постановки.
• При выходе судна в начальную точку оператор даёт команду на начало постановки.
• Полностью автоматический цикл постановки — система, получая данные о точном местоположении судна каждые доли секунды, в нужный момент:
  • подаёт команду на открытие кормового люка;
  • запускает механизм подачи (конвейер), который подводит мину к люку;
  • активирует сброс;
  • фиксирует точные координаты, время и параметры сброса;
  • закрывает люк (если это требуется по условиям волнения) и готовит к сбросу следующую мину.
• Оператор контролирует процесс на экране, наблюдая за картой с наносимыми в реальном времени отметками о поставленных минах, а также за техническими параметрами системы.

Порядок постановки других типов полезной нагрузки — алгоритм действий аналогичен, но учитывает специфику груза. Например, при постановке гидроакустических буёв система может осуществлять их сброс с заданными интервалами и сразу активировать, регистрируя их индивидуальные идентификаторы и начальные координаты.

По оценке независимых экспертов данная система обладает рядом преимуществ и недостатков^[1][2][3][4].

Преимущества^[1][2][3][4]:

• Скорость и скрытность развёртывания — сокращение времени на переоборудование судна (часы против месяцев/лет для постройки специализированного заградителя). Сложность для противника по выявлению намерений корабля (идентификация угроз) среди массы других гражданских судов.
• Экономическая эффективность — отсутствие затрат на проектирование и постройку дорогостоящих специализированных кораблей. Использование гражданских или мобилизованных плавательных средств. Снижает затраты на обслуживание системы.
• Масштабируемость — количество контейнеров на борту можно легко варьировать в зависимости от задачи (от одного-двух для локального минирования, до десятков на крупном транспорте) для создания больших площадных заграждений.
• Гибкость и современность — возможность оперативно менять тип используемых мин, реагируя на изменения угрозы. Интеграция самых современных мин с системами селекции, многофакторным взведением и элементами искусственного интеллекта.
• Повышенная безопасность и точность — автоматическая регистрация координат устраняет человеческий фактор и ошибки при ручной записи, что жизненно важно для перемещения своих кораблей.
• Стратегический эффект сдерживания — само наличие такой технологии у флота создаёт у потенциального противника «эффект неопределённости» — любое судно в море может оказаться заградителем, что вынуждает его распылять ресурсы на контроль над обширными акваториями.

Недостатки и ограничения^[1][2][3][4]:

• Зависимость от носителя — скорость и точность постановки напрямую зависят от мореходных качеств, манёвренности и оборудования судна-носителя (качество его аппаратуры ГНСС, наличие ИНС). Грузовое судно не сможет ставить мины так же точно и в тех же погодных условиях, как военный корабль.
• Уязвимость на палубе — контейнер, размещённый на открытой палубе, уязвим для воздействия стихии (шторм, обледенение, солёная вода) и боевых повреждений (осколки, пули, пожар).
• Ограничения по массе и габаритам — система в стандартном контейнере может быть не приспособлена для самых крупногабаритных глубоководных мин или мин особой конструкции.
• Вопросы интеграции — подключение к энергосистеме и информационным сетям неспециализированного судна может потребовать его предварительной доработки, что снижает элемент «внезапности» и использования любого корабля.
• Правовые и политические риски — использование мобилизованных гражданских судов для постановки мин может противоречить нормам международного гуманитарного права (если судно не было должным образом заявлено как военный объект) и вести к серьёзным дипломатическим осложнениям, а также к риску атаки на другие однотипные гражданское суда.

Системы типа Cube™ System меняют правила морской минной войны, особенно в условиях ограниченных военных бюджетов и на удалённых морских театрах военных действий^[1].

На примере скандинавских стран и Финляндии^[1][2][3][4]:

• Возможности масштабного создания морских минных полей — позволяют небольшому флоту, обладающему значительными запасами мин (как современных, так и устаревших, но исправных), в короткие сроки создать угрозу тотального минирования своих территориальных вод, шхерных районов и ключевых проливов.
• Сдерживание более сильного флота — для ВМС Финляндии или Швеции. Cube™ System является инструментом асимметричного ответа против потенциально более мощного противника. Возможность быстро заблокировать выходы из военно-морских баз.
• Интеграция в оборону НАТО — такие системы повышают вклад национальных флотов в коллективную оборону НАТО на Балтике, формируя единый, распределённый и гибкий минно-заградительный потенциал.

НАТО в целом^[1][2][3][4]:

• Обеспечение массовости — позволяют в короткие сроки нарастить количество платформ-заградителей в кризисной ситуации без заказа новых кораблей.
• Экспедиционные операции — контейнеры могут быть быстро доставлены по воздуху или морю в любой район мира и установлены на имеющиеся в регионе союзные или арендованные суда.
• Создание «умных» барьерных заграждений — комбинирование в одном заграждении мин разных типов (донных, якорных, противодесантных), поставленных с высокой точностью, а также датчиков наблюдения, резко повышает его эффективность и сложность для преодоления.

Концепция контейнерных систем вооружений по аналогии Cube™ System является частью общей тенденции «контейнеризации» (контейнерные РЛС, ЗРК, системы РЭБ), также создаются^[1][2][3][4]:

• Подпалубные минные системы — традиционные стационарные минно-транспортные рельсы и кормовые аппарели на специализированных заградителях (например, немецкие типа «Заксенвальд»). Их преимущество — лучшая защищённость и интеграция, недостаток — отсутствие гибкости.
• Вертолётные системы постановки — быстры и мобильны, но имеют крайне ограниченную грузоподъёмность и радиус действия, зависят от погоды и авиационной инфраструктуры.
• Авиационные кассетные системы — постановка мин с самолётов (типа B-52, Ту-22М3) — стратегический инструмент, но не подходит для точного, скрытного минирования прибрежных зон.
• Другие контейнерные решения — ряд компаний (например, итальянская Leonardo, немецкие Rheinmetall или Атлас Электроник) разрабатывают собственные концепции модульных морских систем, но Cube™ System является одним из наиболее продвинутых в части программного обеспечения для автоматической регистрации постановки мин.

В среднесрочной перспективе (5-10 лет) Cube™ System и её аналоги имеют высокие шансы занять устойчивую нишу в арсеналах флотов, ориентированных на оборону прибрежных вод (Скандинавия, Балтия, Юго-Восточная Азия, Персидский залив). Их основными покупателями станут средние и малые государства, а также командования специальных операций крупных флотов. Наибольший потенциал реализуется не в качестве замены специализированных кораблей, а как их мощное, гибкое и быстро развёртываемое дополнение, а также как основной инструмент минирования для беспилотных флотилий. Успех будет измеряться не только первыми контрактами, но и способностью экосистемы Cube™ System сформировать вокруг себя новое поколение стандартизированных, контейнеризованных морских решений^[1][2][3][4].

Система постановщик морских мин Cube™ System, успешно представленная на международном рынке, находится на критическом этапе своего жизненного цикла: переход от демонстрации концепции к серийным поставкам и глубокой интеграции в доктрины военно-морских сил. Её будущее будет определяться несколькими ключевыми векторами развития, возможностями и потенциальными ограничениями^[1][2][3][4]:

• Интеграция с беспилотными носителями как ключевой тренд. Публичная демонстрация Cube™ System на беспилотном катере VDAR на Eurosatory 2024 и на международном военно-морском салоне (CNE) в 2024 году в Фанрнборо, это не реклама и маркетинговый ход, а указание на главный стратегический путь развития. Перспектива заключается в создании полностью автономных или дистанционно управляемых роёв малоразмерных судов-носителей (USV), способных скрытно, круглосуточно и без риска для экипажа выполнять задачи постановки «умных» минных полей в непосредственной близости от побережья противника. Это позволит реализовать концепцию «сетевого, распределённого минирования», где десяток недорогих платформ может создать оперативно-тактическое заграждение, сопоставимое по масштабу с работой крупного корабля, но с гораздо более высоким уровнем скрытности и живучести системы в целом.
• Эволюция в сторону универсальной модульной платформы «морского роя». Дальнейшее развитие будет идти по пути расширения библиотеки совместимых полезных нагрузок и совершенствования системы управления. Помимо мин и датчиков, Cube™ System может стать стандартизированным пусковым/сбрасывающим модулем для более широкого спектра средств: от компактных подводных дронов (AUV/UUV) для разведки и противолодочной борьбы до надводных беспилотных катеров-камикадзе и запускаемых с моря малых БПЛА. Таким образом, система трансформируется из «контейнерного минного диспенсера» в универсальный «контейнерный кирпич» для сборки морских миссий любого типа на любой подходящей платформе.
• Повышение автономности и «интеллекта» программного обеспечения. Будут развиваться алгоритмы группового управления для координации нескольких носителей с модулями Cube™ System, способных самостоятельно, по единому заданию, распределять зоны, оптимизировать маршруты и синхронизировать постановку. Важным направлением станет интеграция искусственного интеллекта для планирования сложных комбинированных заграждений, где разные типы мин и датчиков размещаются в оптимальной для конкретной географии и тактической задачи конфигурации. Также ожидается развитие функций машинного обучения для автоматического учёта гидрографических данных и прогноза расстановки мин на дне.
• Стандартизация и создание альянса поставщиков. Успех Cube™ System напрямую зависит от способности разработчиков (TecPro Technologies) и производителей (VIC TEC) превратить свою концепцию в отраслевой стандарт. Это потребует:
  • разработки и продвижения открытых или лицензионных технических интерфейсов (API) для подключения полезных нагрузок от сторонних производителей;
  • создания глобальной сети сертифицированных интеграционных центров для подготовки и загрузки контейнеров;
  • активного вовлечения в программы НАТО по стандартизации (STANAG), что облегчит внедрение системы в флотах государств-членов Альянса.

Широкое распространение подобных систем несёт риски дестабилизации. Простота и доступность технологии создают предпосылки для проведения минно-заградительных операций, потенциально подталкивая хорошо финансируемые негосударственные организации и небольшие страны к их использованию. Это повышает важность международно-правового режима, регулирующего минную войну (Гаагские конвенции, Протокол V о взрывоопасных пережитках войны). Ключевым правовым вопросом останется статус мобилизованных гражданских судов: их использование в качестве заградителей без должного переоформления и обозначения может привести к серьёзным последствиям в рамках международного гуманитарного права^[1][2][3][4].
