71-923

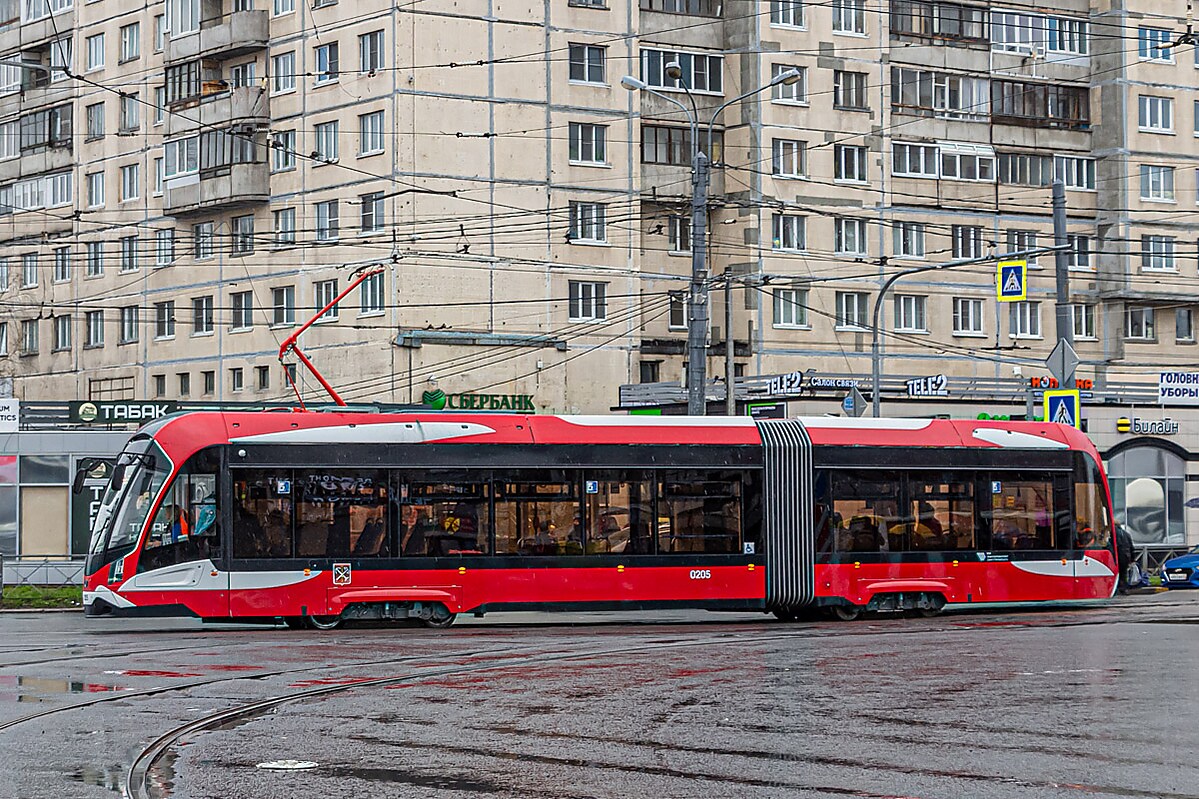

71-923 «Богатырь» — сочленённый четырёхосный трамвайный вагон с полностью низким уровнем пола, созданный «ПК Транспортные системы» на мощностях Тверского вагоностроительного завода. Выпускается на Невском заводе электрического транспорта в двух вариантах — базовой модели и модификации 71-923М («Богатырь-М»), отличающейся изменённой передней и задней маской. По состоянию на 2022 год, эксплуатируются в Санкт-Петербурге (СТТП, ТП № 7 и ТП № 8) и Череповце, проходил обкатку в Челябинске[1].
Что важно знать
| 71-923 (Богатырь) | |
|---|---|
| Производитель |
|
| Единиц построено | 74 |
| Год проекта | 2017 |
| Годы выпуска | с 2017 |
| Характеристики | |
| Масса | 71-923: 26,5 т |
| Мест для сидения |
71-923: 34 71-923М: 45/49 |
| Номинальная вместимость |
71-923: 131 71-923М: 138 (5 чел/м²) |
| Полная вместимость |
71-923: 184 71-923М: 193 (8 чел/м²) |
| Низкопольность | 100% |
| Напряжение сети | 550 В |
| Количество дверей | 4 |
| Освещение салона | светодиодное |
| Срок службы | 30 лет |
| Габариты | |
| Колея | 1520 мм |
| Длина |
71-923: 19 000 мм 71-923М: 19 405 мм |
| Ширина | 2500 мм |
| Высота |
крыша: 3250 мм (71-923) опущенный пантограф: * 71-923 — 3500 мм * 71-923М — 3700 мм |
| Двигатели | |
| Тип двигателя | асинхронные |
| Мощность | 4×72 = 288 кВт |
| Система управления | частотно-управляемый привод на IGBT-транзисторах |
История
Работы над трамваем с низким полом по всей длине начались на УКВЗ ещё в начале 2000-х годов в рамках проекта вагона 71-625[2], но были остановлены и возобновились лишь в 2013 году[3][4]. К октябрю были готовы низкопольные поворотные тележки[5][6], но в начале 2014 года УКВЗ разорвал отношения со своим Торговым домом, которому и принадлежали права на тележку. Один из учредителей ТД УКВЗ, вышедших из состава фирмы, организовал компанию ПК «Транспортные системы», пригласил главного конструктора УКВЗ и выкупил конструкторскую документацию на тележку у ТД УКВЗ, создав на мощностях Тверского вагоностроительного завода производство трамваев 71-911, 71-931, 71-922, 71-923, 71-932 и 71-934. Совокупный объём инвестиций в научно-исследовательские и опытно-конструкторские разработки по созданию двух опытных образцов составил 10 млн евро[7]. В 2020 производство трамваев Богатырь-М запущено на НЗЭТ в Санкт-Петербурге[8].
Выпуск
Эксплуатирующие города
Данные по приписке трамваев семейства 71-923[9], 71-923М[10] по городам и депо по состоянию на февраль 2023 года приведены в таблице:
| Город | Депо / Парк | Количество | Заводские номера | Бортовые номера | ||||
| Общее | 71-923 | 71-923М | 71-931 | 71-923М | 71-923 | 71-923М | ||
| Трамвайный парк № 7 имени В. Володарского | 52 | — | 52 | — | 13—41, 49—57, 67—80 | — | 7800—7851 | |
| Трамвайный парк № 8 (бывшее депо «Княжево», трампарк № 9 им. Котлякова) | 5 | — | 5 | — | 8—12 | — | 8940—8944 | |

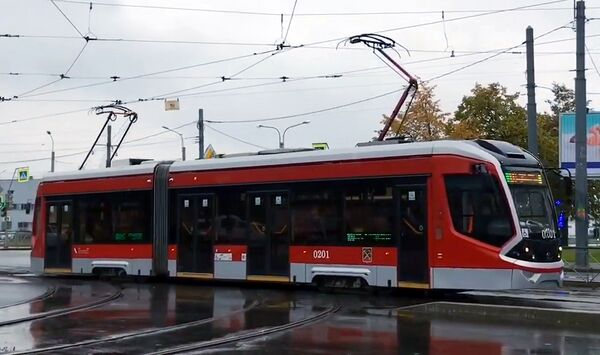

| Совмещённый трамвайно-троллейбусный парк (№ 10) | 16 | 3 | 13 | 1—3 | 2—7, 42—48 | 0201—0203 | 0204—0216 | |
| МУП «Электротранс» | 1 | — | 1 | — | 1 | — | 175 | |
Участие в выставках
- 71-923 «Богатырь»:
- "SmartTransport 2017" 18 — 20 октября 2017 (Санкт-Петербург)[11]
- 71-923М «Богатырь-М»:
- IV Международный инновационный Форум пассажирского транспорта "SmartTRANSPORT". 19 — 21 июня 2019 (Санкт-Петербург)[12][13]
- ИННОПРОМ-2019. 7 — 11 июля 2019 (Екатеринбург)[14]
Технические характеристики
Основные параметры трамваев 71-923 «Богатырь»[15][16] и 71-923М «Богатырь-М»[17]:
| Параметр | Модель | ||
|---|---|---|---|
| 71-923 | 71-923М | ||
| Количество дверей | 4 | ||
| Длина, мм | 19 000 | 19 405 | |
| Ширина, мм | 2500 ± 50 | ||
| Высота от уровня головок рельс, мм |
по опущенному токоприёмнику | 3500 | 3700 |
| по крыше | 3250 | ? | |
| Высота пола от уровня головок рельс, мм |
370 | ||
| Ширина колеи, мм | 1520 | ||
| Масса тары, кг | 26 500 | ? | |
| Количество мест для сидения | 34 | 45/49 | |
| Пассажировместимость | при плотности 5 чел/м² | 131 | 138 |
| при плотности 8 чел/м² | 184 | 193 | |
| Напряжение в контактной сети, В | 550 | ||
| Мощность двигателей, кВт | 4×72 = 288 | ||
Конструкция
Вагон является двухсекционным однонаправленным с выходами по правому борту и имеет 4 двери с правого борта: три в первой секции и одну во второй. Первая дверь одностворчатая, остальные — двустворчатые. На дверях расположены кнопки индивидуального открытия двери.
Трамвай 71-923 опирается на две моторные двухосные низкопольные тележки. Тележки имеют две ступени подрессоривания. Первая тележка поворотная, вторая — неповоротная.
