Юпитер (объективы)
Юпи́тер — семейство фотографических объективов анастигматов типа «Зоннар», выпускавшихся в СССР с 1948 года[1]. Большинство «Юпитеров» созданы для малоформатных фотоаппаратов, но это же название носят и некоторые киносъёмочные объективы, а также оптика для специальных видов аппаратуры[2].
Историческая справка
Объективы «Юпитер» появились в СССР после окончания войны, когда в счёт репараций была получена конструкторская документация, запасы сырья и производственное оборудование для изготовления немецкой фотоаппаратуры. После 1945 года все германские патенты были аннулированы странами Антигитлеровской коалиции, и разрешено свободное копирование довоенных разработок[3]. Первые «Юпитеры» стали советскими вариантами объективов серии Zeiss Sonnar[* 1].

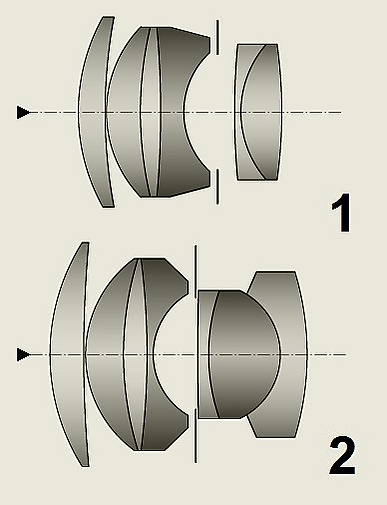

Однако, они не являются буквальными копиями, поскольку для оригинальных «Зоннаров» необходимо оптическое стекло определённых сортов, не производившихся в Советском Союзе. Поэтому, с июля 1947 по апрель 1949 года под руководством оптика Михаила Мальцева 4 объектива «Зоннар» были заново рассчитаны в ГОИ под доступный в СССР сортамент стёкол[4]. Тем не менее, некоторые из них до 1954 года выпускались на КМЗ из вывезенных запасов немецкого стекла под названием «Юпитер»[5][6][* 2]. В первую очередь были скопированы сменные объективы, разработанные Людвигом Бертеле ещё в 1932 году для фотоаппаратов Contax: Zeiss Sonnar 50/1,5; Zeiss Sonnar 50/2,0 и Zeiss Sonnar 85/2,0[8]. Они предназначались для советской копии этих же камер, производство которой запускалось на киевском заводе «Арсенал» под названием «Киев»[9].
Тогда же, в декабре 1947 года, был перерассчитан под советское стекло светосильный телеобъектив Zeiss Sonnar 180/2,8, предназначавшийся для комбинации дальномерного фотоаппарата с зеркальной приставкой Flektoskop[4]. Позднее он выпущен с маркировкой «Юпитер-6» для только что появившегося «Зенита»[10]. Успешный запуск серийного производства советских копий «Зоннаров» позволил в скором времени начать собственные разработки на основе этой принципиальной схемы. Так появились объективы, созданные для первых зеркальных фотоаппаратов, и 16-мм кинокамер. Из-за особенностей оптического принципа, заложенного Бертеле, большинство «Юпитеров» были телеобъективами с высокой светосилой. На момент появления «Юпитера-3» он был самым светосильным в СССР нормальным объективом[7].
Объективы «Юпитер»
Точные значения фокусных расстояний не всегда совпадают с указанными на оправе округлёнными цифрами и приводятся из каталога разработчика объективов ГОИ им. Вавилова[11].
.jpg)
.JPG)
| Модель | Присоединение | Фокусное расстояние | Светосила | Угловое поле |
|---|---|---|---|---|
| Юпитер-3[* 3] | Киев-Contax, М39×1 | 52,54 мм | ƒ/1,5 | 45° |
| Юпитер-4М | Киев-Contax | 50 мм | ƒ/2,0 | |
| Юпитер-6 | М39×1, М42×1 | 180,29 мм | ƒ/2,8 | 14° |

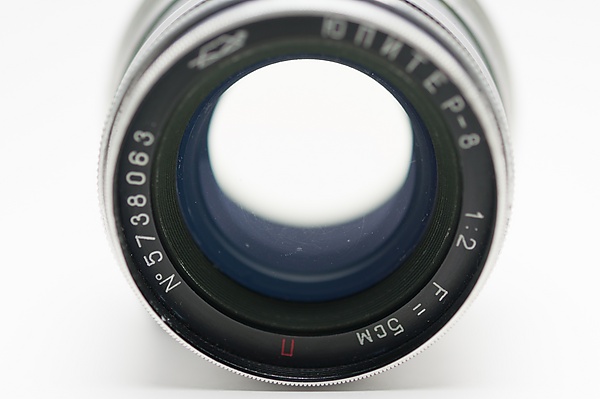

| Юпитер-8[* 4] | Киев-Contax, М39×1 | 52,4 мм | ƒ/2,0 | 45° |

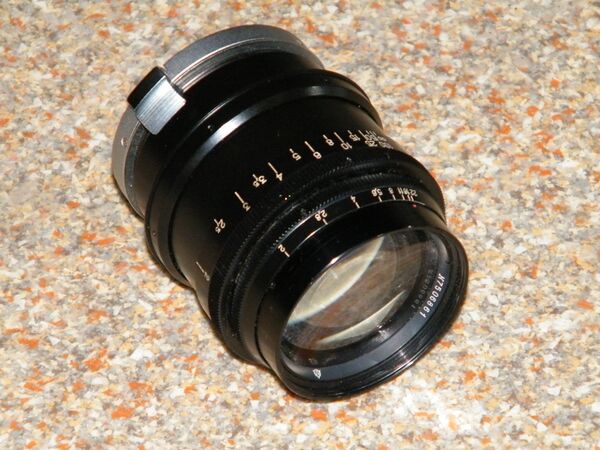

| Юпитер-9[* 5] | М39×1, М42×1, Киев-Contax, Киев-Автомат | 84,46 мм | ƒ/2,0 | 28°50' |
| Юпитер-10[* 6] | 17 мм | ƒ/1,8 | 45° | |
| Юпитер-11[* 7] | М39×1, М42×1, Киев-Contax, Киев-Автомат | 133,12 мм | ƒ/4,0 | 18°30' |
| Юпитер-12 | М39×1, Киев-Contax | 35,7 мм | ƒ/2,8 | 63° |
| Юпитер-13[* 8] | 125 мм | ƒ/1,5 | ||
| Юпитер-14[* 6] | 19 мм | ƒ/1,8 | 45° | |
| Юпитер-16 | 50 мм | ƒ/2,0 | 41° | |
| Юпитер-17[* 9] | М39×1, M24×1 | 52,49 мм | ƒ/2,0 | 45/27° |
| Юпитер-18 | 19 мм | ƒ/1,8 | 42° | |
| Юпитер-21[* 10] | М39×1, М42×1 | 200 мм | ƒ/4,0 | 12° |
| Юпитер-22 | 75 мм | ƒ/2,0 | 35° | |
| Юпитер-23 | М39×1 | 85 мм | ƒ/2,5 | 28° |

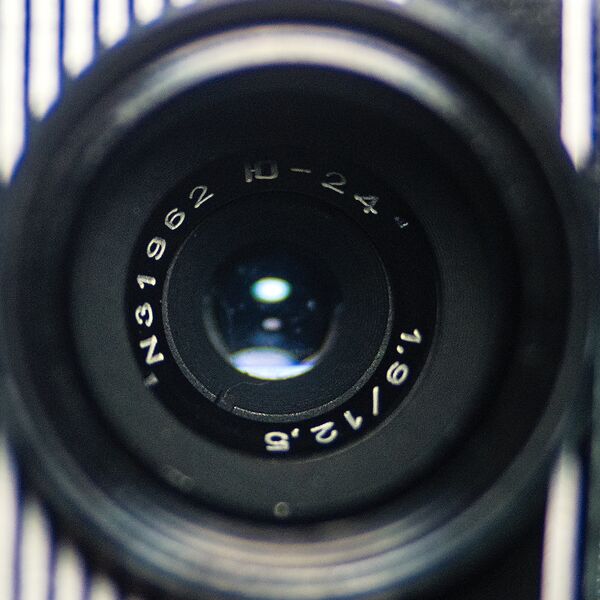

| Юпитер-24[* 11] | 8-мм киноплёнка, Кварц | 12,2 мм | ƒ/1,9 | 32°30' |
| Юпитер-25Ц[8] | Байонет Ц | 85 мм | ƒ/2,5 | 28° |
| Юпитер-29[* 6] | 74,88 мм | ƒ/1,8 | 10° | |
| Юпитер-30 | М39×1 | 85 мм | ƒ/2,0 | 28° |
| Юпитер-36 | Байонет Б, Байонет В | 250 мм | ƒ/3,5 | 19° |

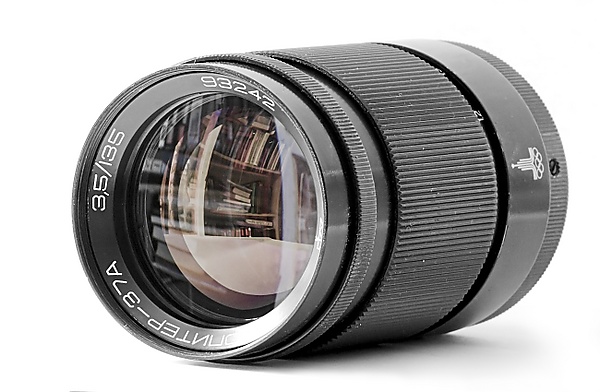

| Юпитер-37 | М42×1, байонет K | 135 мм | ƒ/3,5 | 18° |
| Юпитер-38[* 12] | М42×1 | 75 мм | ƒ/4,0 | 35° |
| Юпитер-39[* 12] | М42×1 | 135 мм | ƒ/5,6 | 18° |
| Юпитер-100 | ОСТ-19 | 100 мм | ƒ/2,5 | 24° |
| Юпитер-200 | ОСТ-19 | 200 мм | ƒ/4,0 | 12° |
Примечания
Источники
Литература
- Д. С. Волосов. Фотографическая оптика. — 2-е изд. — М.: «Искусство», 1978. — 543 с. — 10 000 экз.
- Е. А. Иофис. Фотокинотехника / И. Ю. Шебалин. — М.: «Советская энциклопедия», 1981. — С. 47—49. — 447 с. — 100 000 экз.
- Вячеслав Федай. Объективы с маркой КМЗ // «Фотография» : журнал. — 1992. — № 9—10. — С. 32—36. — ISSN 0371-4284.
- Фотографические и проекционные объективы, разработанные в ГОИ / Е. Б. Лишневская. — Л.: ГОИ, 1963. — 447 с. — 300 экз.
- Объективы. Каталог / А. Ф. Яковлев. — Л.: ГОИ, 1971. — 414 с. — 250 экз.
