Метеор (объективы)
Метео́р — название семейства советских киносъёмочных объективов с переменным фокусным расстоянием.
Разработаны и выпускались на Красногорском механическом заводе, предназначались для 8-мм и 16-мм кинокамер собственного производства.
Оптическая схема «Метеор» состоит из 18 линз в общей оправе[1]. Из 5 линз в 4 компонентах состоит основной объектив, сфокусированный на «бесконечность», а 13 линз в 9 компонентах образуют афокальную насадку. Афокальная насадка является элементом системы переменного увеличения и фокусировки. Второй и четвертый компоненты предназначены для изменения фокусного расстояния, а третий и пятый для исправления аберраций. Фокусировка производится первым компонентом.
Модели
«Метеор-5-1» — объектив для 16-мм кинокамер «Красногорск-2» и «Красногорск-3» с размером кадра 7,45×10,05 мм.
Выпускался в двух модификациях:

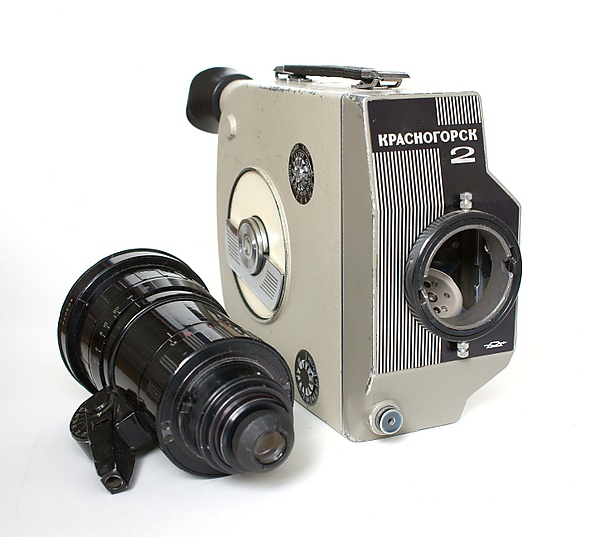

- «Метеор-5-1» с байонетом оригинальной конструкции для кинокамер «Красногорск-2» и «Красногорск-3» ранних выпусков[2].
- «Метеор 5-1» с резьбовым соединением M42×1/45,5 для кинокамер «Красногорск-3» поздних выпусков[3].
Для 8-мм любительских кинокамер семейства «Кварц» (формат киноплёнки 8 мм, 2×8 мм, 2×8 Супер, Супер 8) предназначались несъёмные киносъёмочные объективы «Метеор-2», «Метеор-2-3», «Метеор-8М» и «Метеор-8М-1».
Объективы «Метеор» (Красногорский механический завод)
| Объектив | Фокусное расстояние | Относительное отверстие | Кинокамера Размер кадра, мм |
|---|---|---|---|
| Метеор-2 | 9 — 36 | 1,9 | Кварц-2 3,55×4,9 |
| Метеор-2-3 | 9 — 36 | 2,4 | Кварц-5 3,55×4,9 |
| Метеор-5-1 | 17 — 69 | 1,9 | Красногорск-2 Красногорск-3 7,45×10,05 |
| Метеор-8М Метеор-8М-1 |
9 — 38 | 1,8 | Кварц-2×8С-3 Кварц-1×8С-2 4,22×5,69 |
Примечания
Литература
- Д. С. Волосов. §5. Объективы для киносъёмки узкоплёночных 16-мм фильмов // Фотографическая оптика. — 2-е изд. — М.,: «Искусство», 1978. — С. 416—422. — 543 с.
- Н. Н. Кудряшов, А. Н. Кудряшов. Справочник кинолюбителя. М., «Искусство», 1986.
