Гелиос (объективы)

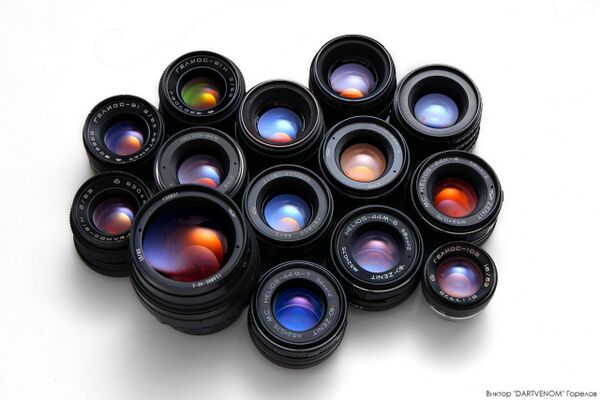

«Ге́лиос» — наименование семейства советских объективов анастигматов различного назначения: фотографических, киносъёмочных, для аэрофотосъёмки, проекционных и др. Советская версия немецкого объектива Zeiss Planar[1]. По оптической схеме представляют собой полусимметричные анастигматы типа «двойного Гаусса», обычно включающие шесть линз в четырех группах. Реже встречаются семилинзовые объективы.
Индекс в названии обычно указывает на порядковый номер расчёта оптической схемы в ГОИ. Объективы семейства «Гелиос» использовались в качестве сменных и несменных объективов ряда советских фотоаппаратов общего и специального применения, в телевизионных камерах и киносъёмочных аппаратах, кинопроекторах и другой технике[2].
Объективы «Гелиос»
Точные значения фокусных расстояний не всегда совпадают с указанными на оправе округлёнными цифрами и приводятся из каталога разработчика объективов ГОИ им. Вавилова[3]. Под названием «Гелиос» без цифрового индекса было разработано более 10 разных киносъёмочных объективов с фокусными расстояниями от 35 до 100 мм и светосилой от f/1,35 до f/2,0. Часть из них специально рассчитывалась для работы с цветоделительной призмой в цветной трёхплёночной кинокамере «ЦКС-1» советского аналога системы Technicolor[4].
| Модель | Соединение | Фокусное расстояние | Светосила | Угловое поле |
|---|---|---|---|---|
| Гелиос[* 1] | 75 мм | ƒ/2,0[* 2][* 3] | 20° | |
| Гелиос-1[8][* 1] | 50 мм | ƒ/2,0[* 4] | 33° | |
| Гелиос-2[8][* 1] | 75 мм | ƒ/2,0 | 22° | |
| Гелиос-3[8][* 1] | 100 мм | ƒ/2,0 | 18° | |
| Гелиос-23[9][* 1] | 35 мм | ƒ/2,0 | 46° | |
| Гелиос-27[9][* 1] | 135 мм | ƒ/2,0 | 13° | |
| Гелиос-29[* 5] | Несъёмный | 25 мм | ƒ/1,5 | 28° |
| Гелиос-31[10][* 1] | 40 мм | ƒ/1,4 | 41° | |
| Гелиос-32[10][* 6] | 15,02 мм | ƒ/2,0 | 48° | |
| Гелиос-33[10][* 1][11] | 35,16 мм | ƒ/2,0 | 46° | |
| Гелиос-34[10][* 7] | 15 мм | ƒ/4,0 | 45° | |
| Гелиос-35 | 15 мм | ƒ/1,5 | 30° | |
| Гелиос-39[* 7] | 25 мм | ƒ/4,0 | 29° | |
| Гелиос-40[* 8] | М39×1 | 85,18 мм | ƒ/1,5 | 28° |
| Гелиос-40Т[* 9] | 85 мм | ƒ/1,5 | ||

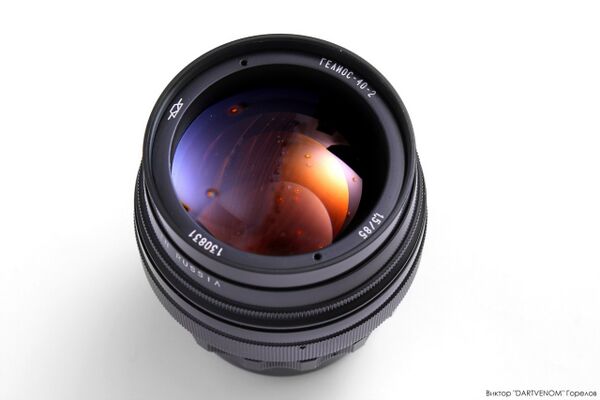

| Гелиос-40-2[* 10] | M42×1 | 85,18 мм | ƒ/1,5 | 28° |
| Гелиос-41[* 1] | 150 мм | ƒ/2,0 | 10° | |
| Гелиос-42 | 27 мм | ƒ/2,8 | 42° | |
| Гелиос-43 | 19 мм | ƒ/1,5 | 30° | |
| Гелиос-44[* 11] | M42×1, Байонет K | 58,6 мм | ƒ/2,0 | 40° 20' |
| Гелиос-49[* 12] | 75 мм | ƒ/1,5 | 18° | |
| Гелиос-50[* 12] | 100 мм | ƒ/1,5 | 15° | |
| Гелиос-51[* 12] | 200 мм | ƒ/1,5 | 8° | |
| Гелиос-52[* 12] | 150 мм | ƒ/1,5 | 10° | |
| Гелиос-53 | M42×1 | 200 мм | ƒ/2,5 | 12° |
| Гелиос-54[* 1] | 135 мм | ƒ/2,0 | 12°40' | |
| Гелиос-55[* 1] | 28 мм | ƒ/2,5 | 56° | |
| Гелиос-57 | 9 мм | ƒ/3,5 | 46° | |
| Гелиос-58 | 10 мм | ƒ/1,6 | 26° | |
| Гелиос-61 | 6×6 см | 80 мм | ƒ/2,5 | 54° |
| Гелиос-62 | 29 мм | ƒ/1,8 | 30° | |
| Гелиос-64 | 44 мм | ƒ/1,8 | 20° | |
| Гелиос-65[* 13] | Киев-Автомат, Ц | 52,54 мм | ƒ/2,0 | 45° |
| Гелиос-66[* 7] | 10 мм | ƒ/3,5 | 60° | |
| Гелиос-67 | 6×6 см | 200 мм | ƒ/1,5 | 28° |
| Гелиос-68[* 14] | 6×6 см | 200 мм | ƒ/1,5 | 28° |
| Гелиос-70[* 15] | Байонет K | 52,13 мм | ƒ/1,9 | 46° |
| Гелиос-76 | 35 мм | ƒ/2,0 | 52° | |
| Гелиос-77[* 16] | 75 мм | ƒ/2,0 | 25° | |

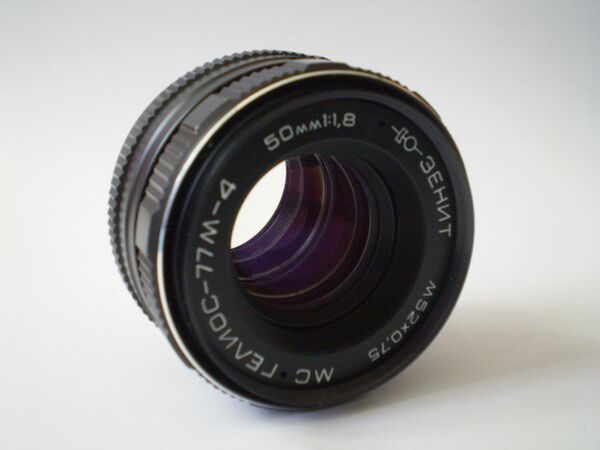

| Гелиос-77-4[* 17] | M42×1, Байонет K | 52 мм | ƒ/1,8 | |
| Гелиос-79 | несъёмный | 44,77 мм | ƒ/2,0 | 51° |

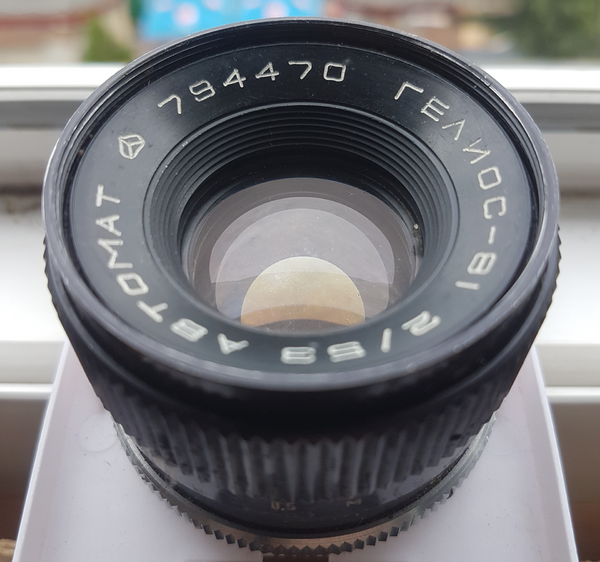

| Гелиос-81[* 18] | Киев-Автомат, Nikon F | 52,5 мм | ƒ/2,0 | 45° |
| Гелиос-85 | M42×1 | 85 мм | ƒ/2,0 | 28° |
| Гелиос-88 | M42×1 | 50 мм | ƒ/1,9 | 46° |
| Гелиос-89[* 19] | несъёмный | 30 мм | ƒ/1,9 | 52° |
| Гелиос-91[* 20] | 40 мм | ƒ/4,5 | 19° | |
| Гелиос-94 | Киев-Contax | 52,5 мм | ƒ/1,8 | 46° |

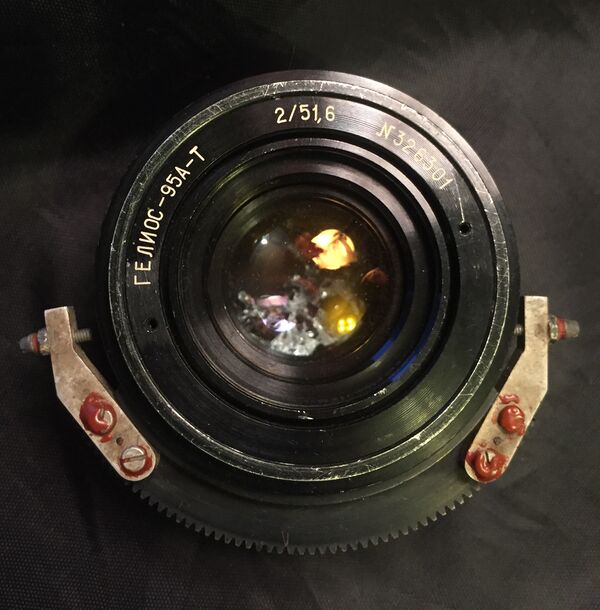

| Гелиос-95А-Т[* 21] | M42×1 | 51,6 мм | ƒ/2,0 | 44° |
| Гелиос-97М | M42×1 | 52 мм | ƒ/2,0 | 45° |
| Гелиос-98[* 22] | несъёмный | 28 мм | ƒ/2,8 | 58° |
| Гелиос-101 | M42×1 | 52 мм | ƒ/1,8 | 44° |
| Гелиос-103 | Киев-Contax | 53 мм | ƒ/1,8 | 44° |
| Гелиос-107 | M42×1 | 65 мм | ƒ/2,8 | 50° |
| Гелиос-113 | Leica M | 40 мм | ƒ/1,8 | 56° |
| Гелиос-123[* 23] | Байонет F | 50 мм | ƒ/1,4 | 49° |
| Супер Гелиос-М[* 24] | М42×1 | 52 мм | ƒ/1,8 | |
| Р-Гелиос-1[* 25] | 75 мм | ƒ/1,5 | 18° |
Объективы семейства «Гелиос» выпускались как Красногорским механическим заводом, так и другими оптическими предприятиями СССР, в том числе на БелОМО, а также заводами «Юпитер» и «Арсенал». Оптическая схема «Гелиос» была также использована в некоторых киносъёмочных объективах линейки «ОКС» для 35-мм киноплёнки[28]. Кроме того, по данным некоторых источников, под брендом «Helios» объективы выпускались в Японии для главного экспортёра советской фототехники TOE (англ. Technical and Optical Equipment Ltd)[29][30]. Наиболее известны резьбовые объективы 28/2,8 и 135/2,8 выпущенные компанией Chinon Industries с маркировкой «Helios». Эта же маркировка одновременно с товарным знаком КМЗ некоторое время использовалась южнокорейской Samyang Optics[31][32].
