Мир (объективы)
Мир — семейство широкоугольных фотографических объективов, разработанных и выпускавшихся в СССР. Представляют собой просветлённые анастигматы, содержащие от 5 до 9 линз[1].
Большинство объективов «Мир» обладают ретрофокусной конструкцией: их фокусное расстояние меньше, чем задний отрезок, что позволяет использовать их в качестве сменных для однообъективных зеркальных фотоаппаратов с подвижным зеркалом.
Мир-1
Самый известный и наиболее массовый из объективов семейства. Выпускался в разных модификациях несколько десятилетий и пользовался постоянным спросом. Оптическая схема рассчитана в 1954 году авторским коллективом ГОИ под руководством Давида Волосова на основе объектива «Zeiss Flektogon 2,8/37», разработанного в ГДР Гарри Цёльнером. За счёт удачных конструктивных решений удалось уменьшить аберрации высших порядков, использовав вместо тяжёлых кронов немецкого прототипа более дешёвые сорта оптического стекла[2]. Объектив первых выпусков «Мир-1» получил в 1958 году Гран-при на Всемирной выставке в Брюсселе «Экспо-58»[3].
«Мир-1» был первым советским ретрофокусным широкоугольником, выполненным по принципу «перевёрнутого телеобъектива» и пригодным для использования с однообъективными зеркальными фотоаппаратами[4]. Предназначался прежде всего в качестве сменного для новейших на тот момент фотоаппаратов «Зенит» и несколько лет оставался в СССР самым широкоугольным объективом для зеркальных камер. Выпускались также варианты для телевизионных камер и другой аппаратуры. Основные модификации :
- «Мир-1» с креплением М39×1;

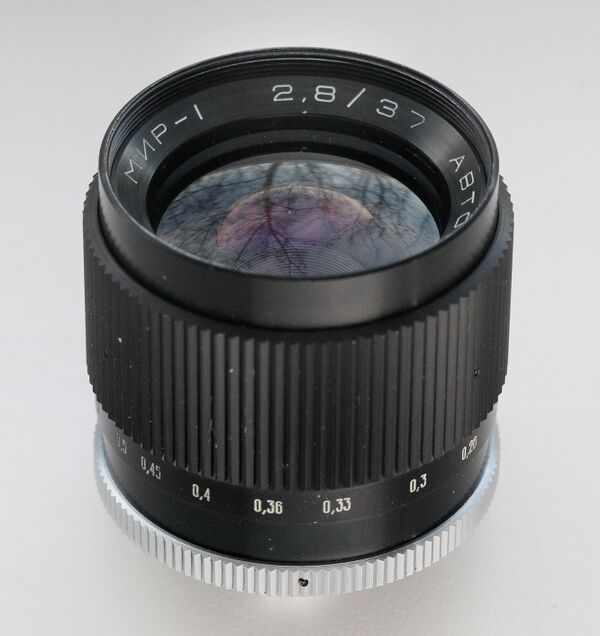

- «Мир-1 Автомат» с байонетом для зеркальных фотоаппаратов «Киев-10» и «Киев-15»;
- «Мир-1А» — со сменным хвостовиком-адаптером. После установки соответствующего адаптера мог применяться на фотоаппаратах с разными креплениями, в том числе М42×1;

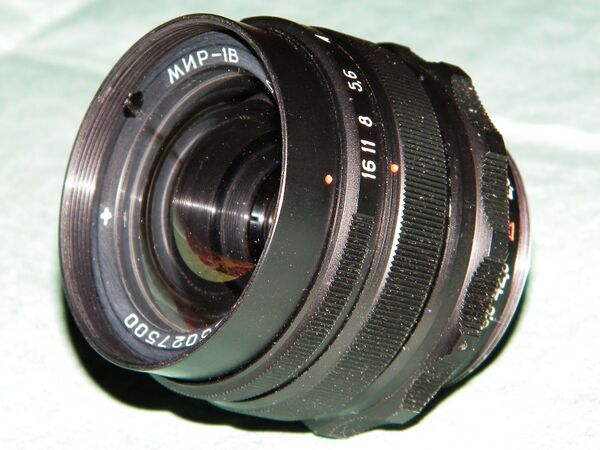

- «Мир-1В» («Вологодский») — наиболее распространённый объектив из всей серии «Мир», выпускавшийся на ВОМЗ. В 1990-х годах оправа модернизирована, но устройство и оптические характеристики не изменились. Крепление — резьба М42×1;
- «Мир-1Ц» с байонетом «Ц» для зеркальных фотоаппаратов семейства «Зенит-4» с центральным залинзовым затвором;
- «Мир-1Ш» («Школьный») — отбракованные ОТК партии «Мир-1В», предназначенные для централизованного снабжения школьных фотокружков[5][6]. Резьба M42×1;
Оптическая схема «Мир» в дальнейшем применялась в самых разных объективах, которые объединял главный признак: все они были широкоугольными и предназначались для однообъективных зеркальных фотоаппаратов. За несколько десятилетий разработано более 20 объективов семейства «Мир».
Характеристики объективов «Мир»
Точные значения фокусных расстояний не всегда совпадают с указанными на оправе и в инструкциях округлёнными цифрами и приводятся из каталога разработчика объективов ГОИ им. Вавилова[7].
| Модель | Соединение | Фокусное расстояние | Светосила | Угловое поле |
|---|---|---|---|---|
| Мир-1 | М39×1, М42×1, Киев-Автомат | 37,38 мм | ƒ/2,8 | 60° |
| Мир-1Т[* 1] | 36,97 мм | ƒ/2,8 | 58° | |
| Мир-2[* 2] | 29 мм | ƒ/2,8 | 52° | |
| Мир-3 | Байонет Б, Байонет В | 66,1 мм | ƒ/3,5 | 66° |
| Мир-4 | М39×1 | 29 мм | ƒ/3,5 | 76° |
| Мир-5[* 3] | М24×1 | 28 мм | ƒ/2,0 | 48° |
| Мир-6[* 4] | М24×1 | 28 мм | ƒ/2,8 | 48° |
| Мир-7[* 5] | 26 мм | ƒ/2,8 | 57° | |
| Мир-8[* 6] | 15 мм | ƒ/2,8 | 45° | |
| Мир-10 | М42×1 | 28,02 мм | ƒ/3,5 | 75° |
| Мир-10Т[* 7] | 27,39 мм | ƒ/3,5 | 73° | |
| Мир-11[* 8] | 12,61 мм | ƒ/2,0 | 54° | |
| Мир-14[14] | М39×1 | 28 мм | ƒ/3,5 | 84° |
| Мир-20[* 9] | М42×1, Байонет F | 20 мм | ƒ/3,5 | 94° |

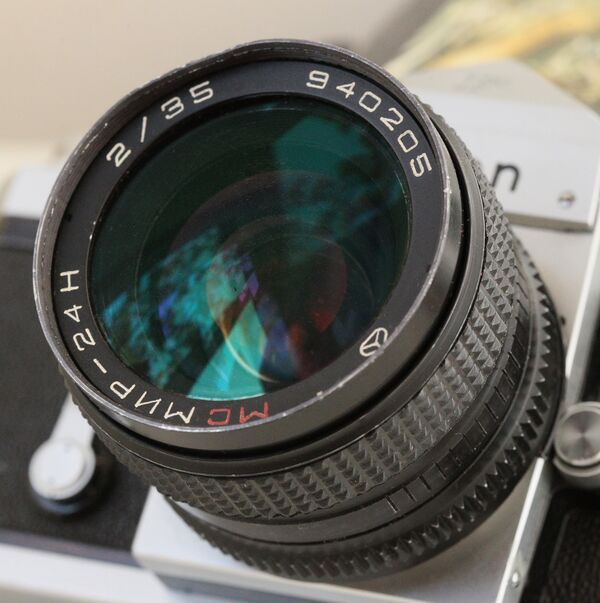

| Мир-24 | М42×1, Байонет F | 35 мм | ƒ/2,0 | 66° |
| Мир-25С[* 10] | Байонет Д | 30 мм | ƒ/3,5 | 54° |
| Мир-26 | Байонет Б, Байонет В | 45 мм | ƒ/3,5 | 84° |
| Мир-28Т[* 11] | 13,5 мм | ƒ/2,0 | ||
| Мир-32 | М39×1 | 24 мм | ƒ/2,5 | 84° |
| Мир-35 | 30 мм | ƒ/3,5 | 54° | |

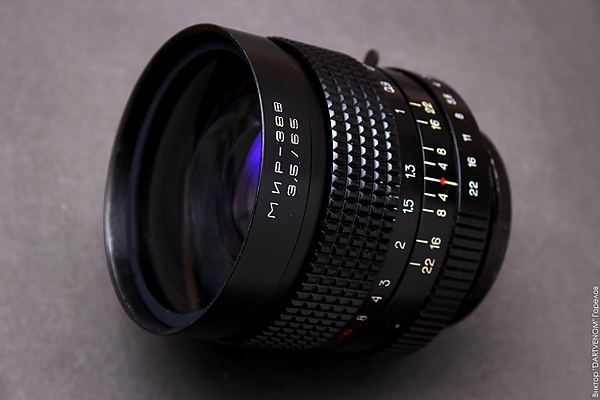

| Мир-38 | Байонет Б, Байонет В | 65 мм | ƒ/3,5 | 66° |
| Мир-41[* 12] | 90 мм | ƒ/5,6 | 52° | |
| Мир-46 | М42×1, Байонет K | 35 мм | ƒ/1,4 | 64° |

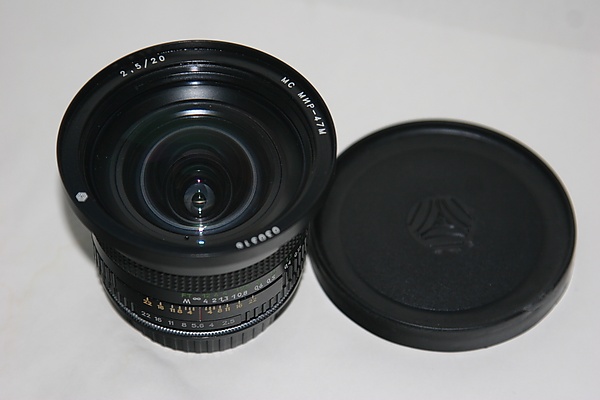

| Мир-47 | М42×1, Байонет K, Байонет F | 20 мм | ƒ/2,5 | 96° |
| Мир-51 | М42×1 | 15 мм | ƒ/3,5 | 110° |
| Мир-61[* 13] | Байонет K | 28 мм | ƒ/2,8 | 75° |
| Мир-64[* 14] | M42×1, Байонет K | 20 мм | ƒ/2,8 | 96° |
| Мир-67Н[* 15] | Байонет F | 35 мм | ƒ/2,8 | |
| Мир-69 | Байонет Б, Байонет В | 45 мм | ƒ/3,5 | 83° |
| Мир-73Н[* 16] | Байонет F | 20 мм | ƒ/2,8 | 94° |
Примечания
Источники
Литература
- В. Воробьёв. Советские объективы // «Советское фото» : журнал. — 1961. — № 10. — С. 26—29. — ISSN 0371-4284.
- Д. С. Волосов. Фотографическая оптика. — 2-е изд. — М.: «Искусство», 1978. — С. 360—422. — 543 с.
- Е. А. Иофис. Фотокинотехника / И. Ю. Шебалин. — М.: «Советская энциклопедия», 1981. — С. 47—49. — 447 с. — 100 000 экз.
- С. Лерман. Широкоугольный объектив «Мир-1» // «Советское фото» : журнал. — 1957. — № 6. — С. 53—54. — ISSN 0371-4284.
- Фотографические и проекционные объективы, разработанные в ГОИ / Е. Б. Лишневская. — Л.: ГОИ, 1963. — 447 с. — 300 экз.
- Объективы. Каталог / А. Ф. Яковлев. — Л.: ГОИ, 1971. — 414 с. — 250 экз.
