Эскадренные миноносцы-вертолётоносцы типа «Хюга»

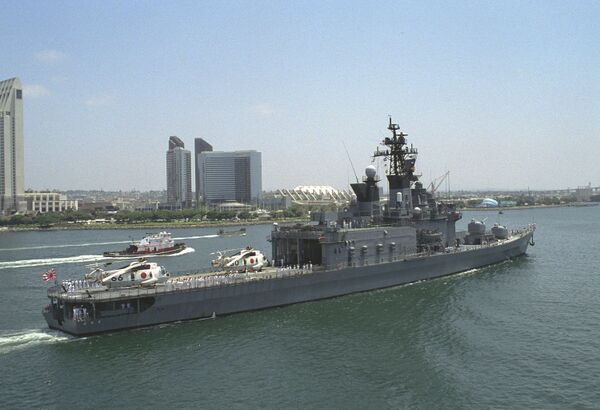

В связи с устареванием принятых на вооружение Морских сил самообороны Японии в начале 1970-х гг. так называемых кораблей охранения (яп. гоэйкан) (эсминцев/крейсеров ПЛО) проектов Харуна и Сиранэ, в конце 1990-х гг. Управление национальной обороны поручило компании Исикавадзима Харима разработать проект корабля ПЛО океанской зоны, способного выполнять функции флагмана соединений. В 2000 г. кораблестроительное отделение компании предложило на рассмотрение УНО и МССО Японии три варианта вертолетоносца:

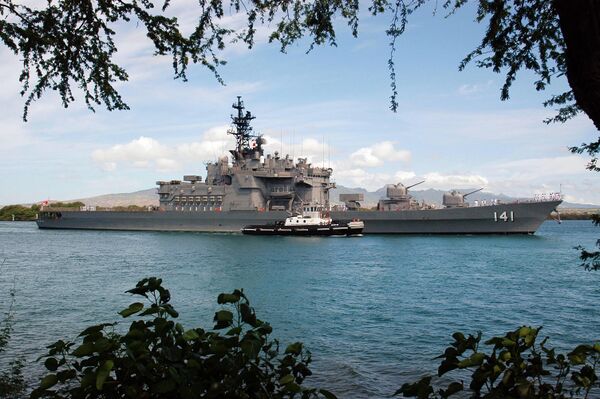

• увеличенный проект Харуна с кормовыми ангаром и вертолетной площадкой
• крейсер-вертолетоносец с кормовой и носовой вертолетными площадками
• авианесущий корабль со сплошной полетной палубой и подпалубными ангарами авиации

Второй проект был представлен заказчику в виде краткой эскизной разработки без рабочих чертежей с целью уже на первоначальной стадии привлечь его внимание к вертолетоносцу со сплошной полетной палубой. Решение о постройке полноценного авианесущего корабля было принято в 2003 г., а в 2006 — решение о постройке двух корпусов нового проекта.

Официальная японоязычная классификация проекта вертолетоносец охранения (DDH) одинакова с предыдущими проектами Харуна и Сиранэ, но фактически данная классификация не соответствует реальным ( расширенным ) возможностям корабля. Проект Хюга является первым в МССО Японии авианесущим крейсером с полётной палубой на всю длину корпуса, расширенной вертолетной группой и ракетным вооружением в вертикальных ПУ^[6]. Авторитетный справочник Jane’s классифицирует его как вертолётоносец^[7], но в зарубежных СМИ корабль нередко именуется авианосцем и рассматривается как признак возрождения корабельной авиации Японии^[8].

Согласно 9-й статье послевоенной конституции^[9], с 1947 г. Япония в одностороннем отказалась от права на агрессивную войну или силовые угрозы для решения конфликтов. В 9-й статье не содержится запрета на строительство крупных кораблей, но ее духу противоречит создание наступательных вооружений, в том числе авианосцев.

Вопрос постройки и принятия на вооружение Сил самообороны технические близкого к авианосцу корабля вызвал значительные внешнеполитические дискуссии^[10] и рассматривался УНО и правительством на протяжении нескольких лет. Согласно официальной позиции УНО отказ от наступательной войны не отменяет права страны на самооборону^[11]. Главком МССО в 2008-09 г. Ё. Кода считает, что функционал и назначение кораблей шире официально заявляемых УНО/Минобороны^[12], но Министерство не считает нужным давать комментарии по этому вопросу. В связи с требованиями расширения авиагруппы ПЛО по сравнению с проектом Харуна и использования в качестве флагмана, проектное отделение компании Исикавадзима-Харима сочло необходимым увеличить полное водоизмещение корабля до 19 тыс. т. До вступления в строй в 2015 г. вертолетоносцев проекта Идзумо наиболее крупными кораблями Морских сил самообороны, помимо проекта Хюга, являлись вспомогательные танкеры проекта Масю (длина 221 м, полное водоизмещение 25 тыс. т.)^[1] .

Корабли проекта названы в честь исторических провинций Исэ и Хюга островов Хонсю (преф. Миэ) и Кюсю (преф. Миядзаки) и носивших то же наименование линкоров проекта Исэ (Исэ-Хюга, 1918-21 гг.). Реестровые номера № 16-18 соответствуют году зачисления в списочный состав Сил Самообороны (16-18 гг. эры Хэйсэй/2004-06гг.)^[2].

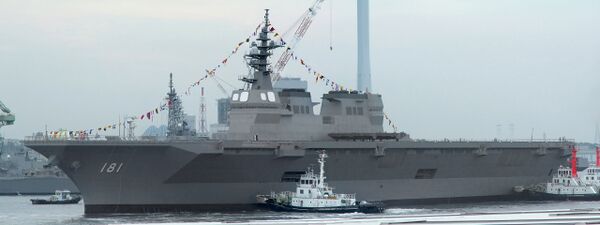

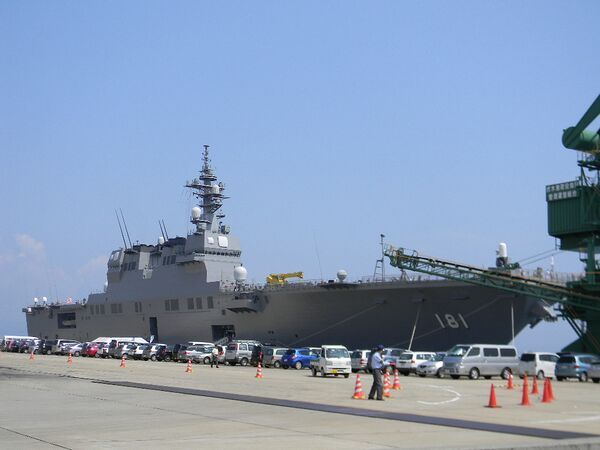

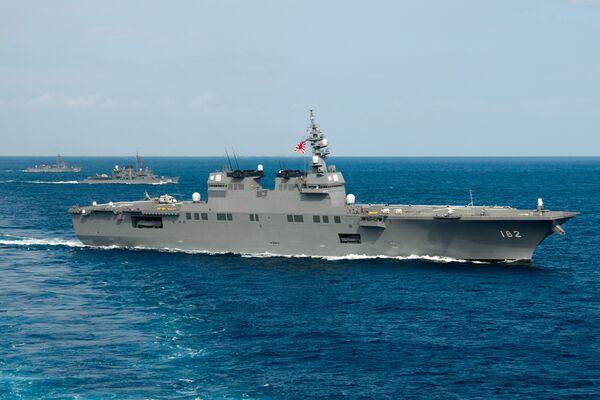

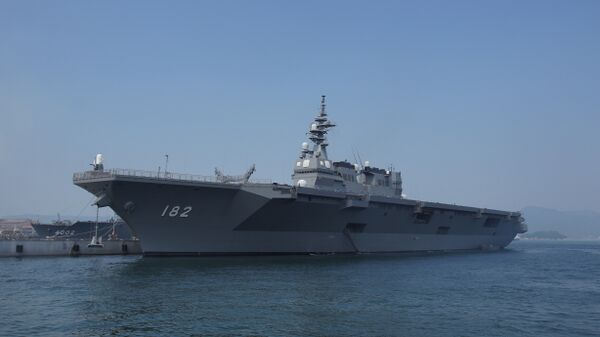

Головной вертолетоносец № 181 Хюга (16DDH) приписан к базе МССО Йокосука с 2009 года^[13], с 2015 г. — к базе МССО Майдзуру. Второй корпус № 182 Исэ (18DDH) — к базе МССО Курэ с 2011 г., с 2017 г. — к базе МССО Сасэбо.

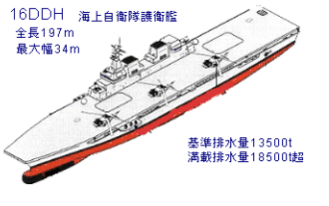

Корпус стальной, семипалубной конструкции, с верхней полетной палубой на всю длину корпуса и боковой надстройкой-островом правого борта. Надстройка правого борта пятиярусная длиной 70 м и шириной 9 м c общекорабельным КП и КП воздушного движения на четвертом ярусе. В отличие от эсминцев-вертолетоносцев проектов Харуна и Сиранэ полетная палуба и островной КП обеспечивают возможность подъема и принятия нескольких вертолетов одновременно. При разработке архитектуры корпуса впервые в кораблестроении Японии учитывалась необходимость понижения радиолокационной заметности корабля. Ходовые характеристики не уступают характеристикам проекта Конго при вдвое большем водоизмещении^[14].

ГЭУ производства двигателестроительного отделения Исикавадзима-Харима комбинированная газотурбинная, однотипная с эсминцами УРО проекта Конго. Двухэшелонная ГТУ занимает трюмный объем до пятой палубы и включает 4 ед. лицензионных Дженерал Электрик ЛМ-2500 по 25 тыс. л. с. (общей мощностью на двух валах до 100 тыс. л. с.). Носовой эшелон (МО № 1) занимают ГТУ левого вала, кормовой (МО № 2) — ГТУ правого вала, промежуточный — 4 ед. турбогенераторов. Трубы дымосброса и заборные воздуховоды проведены между с четвертой на вторую палубу — воздухозабор побортный, дымосброс интегрирован в надстройку правого борта^[15]. Среднее турбогенераторное МО включает 4 ед. турбогенераторов по 2,4 МВт. Аварийная генерация не предусмотрена, работающие генераторы компенсируют увеличение нагрузки при выходе из строя одной или двух установок^[15]. Котельная установка бортовых опреснителей питьевой и технической воды также идентична установке эсминцев проекта Конго.

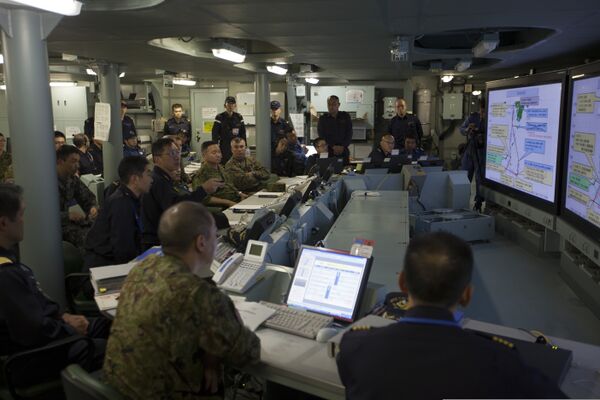

Впервые для корабля класса эсминец-крейсер (яп. гоэйкан) МССО Японии на второй командной палубе предусмотрен КП соединения с функциями контроля и управления морскими силами. По модели флагманского КП ВМС США, командный пункт оборудован терминалами и экранами систем связи и управления МССО Японии (MOF) и ВМС США (GCCS-M). В системе управления предусмотрено использование дециметровой спутниковой сети FLTSATCOM ВМС США и совместимость с УКВ-диапазонами морской голосовой связи ВМС США на базе программируемой радиосети^[16]. Работа корабельной спутниковой связи МССО обеспечивается спутником связи N-SAT-110 (Супербёрд-Д) на геостационарной орбите на высоте 36 км в районе о. Борнео (110° в. д.)^[17].

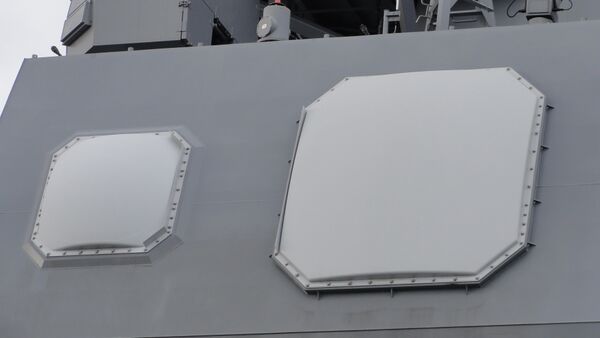

На той же палубе расположен корабельный КП с комплексом управления вооружением ATECS (Advanced Technology Combat System) и корабельной БИУС OYQ-10 ACDS с функциями анализа данных РЛС ПВО (FCS-3) и ГАС ПЛО (OQQ-21)^[18]. КП может быть развернут в отдельный оперативный центр чрезвычайных ситуаций или морской КП береговой миротворческой операции. Работу КП, 60 боевых и 200 информационных постов обеспечивает двухканальная внутрикорабельная локальная сеть JSWAN класса GbE (Gigabit Ethernet) с открытым каналом общекорабельной информации и шифрованным каналом боевой обстановки. Дополнительные возможности внутрикорабельной связи предоставляет бортовая сотовая сеть стандарта PHS (1880—1930 МГц)^[15]

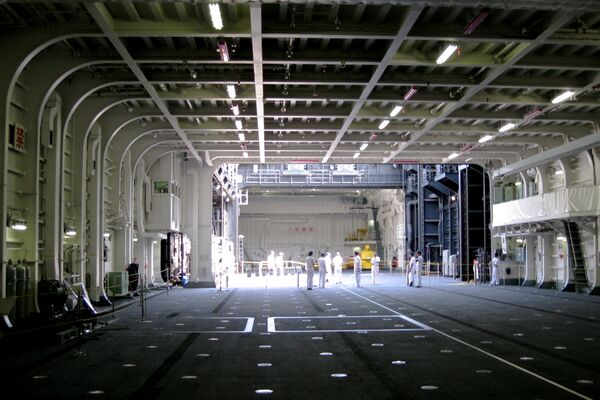

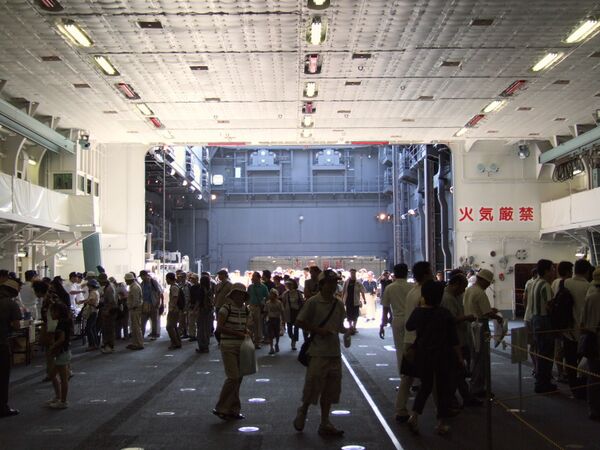

Объем помещений авиаБЧ занимает до 60 % процентов объема корпуса между 2-й и 4-й палубами^[19][20]. Общая длина разделенных стальными противопожарными жалюзи кормового и носового ангарных отсеков составляет 120 м, ширина — до 20 м. Площадь носового отсека (1,2 тыс. кв.м.) позволяет хранить в нем запаркованной вертолетную эскадрилью ПЛО (8 ед. вертолетов ПЛО Мицубиси SH-60J). В кормовом ангаре, кроме зон подготовки техники к вылету, предусмотрена ремонтная зона площадью до 20 кв.м. (агрегатная замена двигателей и автоматов перекоса, регламентное техобслуживание БРЭО).

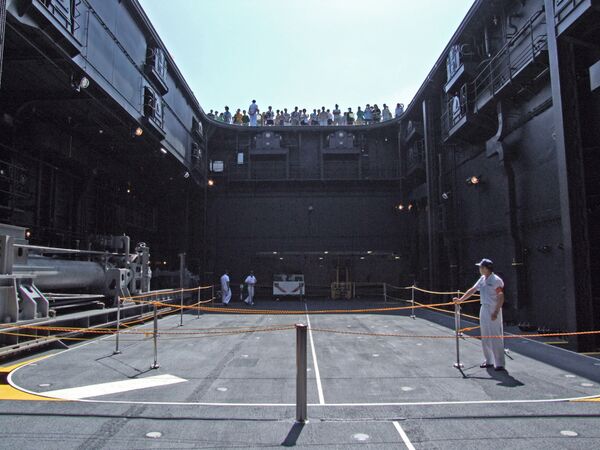

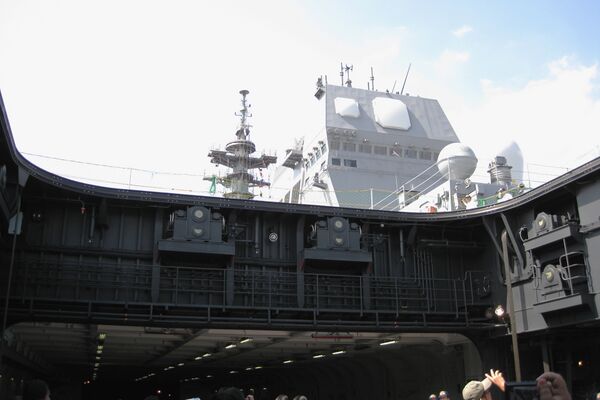

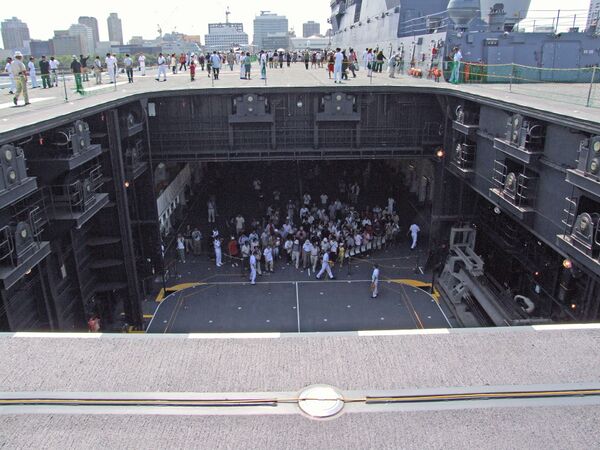

Проект Хюга имеет два палубных подъемника (на следующем проекте Идзумо впервые установлен бортовой подъемник) грузоподъемностью до 20 т и скоростью подъема до 6 м/сек. Платформа кормового подъемника (260 кв.м.) позволяет подъем/спуск спуск аварийного вертолета непосредственно в ремонтный ангар без необходимости складывания и фиксации главных лопастей, носового (130 кв.м.) — спуск техники со сложенными лопастями в нососой ангар. Помимо подъемников авиации, в корме и носу предусмотрены подъемники ракетного и торпедного боезапаса площадью 8 м² и грузоподъемностью 1,5 т|^[21].

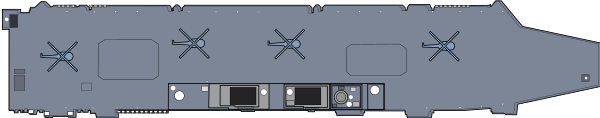

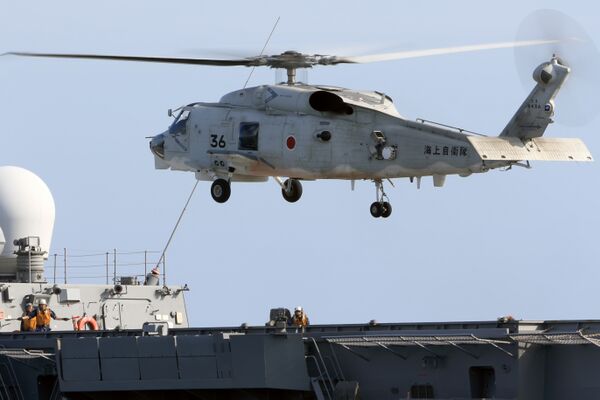

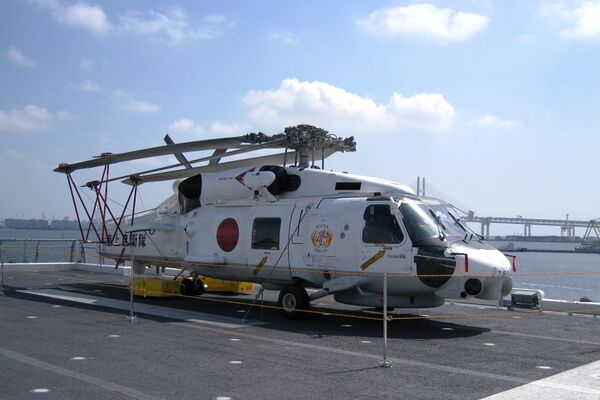

Возможность одновременного подъема/принятия нескольких вертолетов и наличие КП управления воздушным движением ближней зоны дают широкие возможности базирования и применения авиации. Полетная палуба предусматривает одновременную парковку 4 ед. вертолетов на установленных позициях при одновременных воздушных операциях (взлет/посадка) с трех позиций^[15]. На корабле обеспечивается базирование не менее 3 ед. вертолетов ПЛО Мицубиси SH-60J/SH-60K и 1 ед. транспортного Агуста MCH-101. Все вертолеты ПЛО имеют на борту аппаратуру цифровой связи с кораблем ORQ-1C для автоматического отображения подводной обстановки на экранах корабельных КП и боевых постов. В 2013 г. на время учений амфибийных сил КМП США Даун Блитц вертолетоносец № 181 Хюга, кроме стандартной авиагруппы МССО, имел на борту технику авиаполка Запад Сухопутных сил самообороны (по паре транспортных Чинук CH-47JA и ударных Апач AH-64D) и КМП США (конвертопланы Скопа V-22)^[22]. При чрезвычайных ситуациях на кораблях проекта может базироваться техника 72-го и 73-го многоцелевых вертолетных полков МССО (Сихок UH-60J).

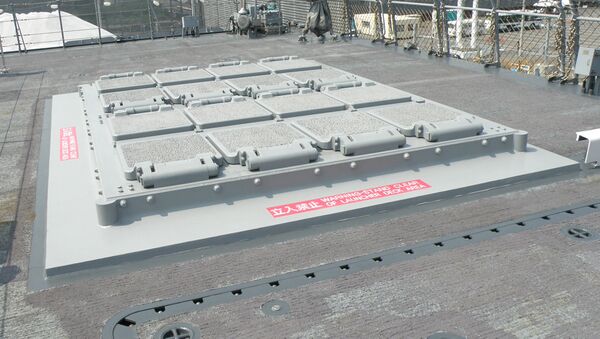

В кормовой части правого борта полетной палубы корабль несет батарею многоцелевых контейнерных УВП Mк.41. (мод. 22) (16 ячеек) c 4 счетверенными ячейками (16 ед.) зенитного ракетного комплекса морского базирования Си Спэрроу ESSM и 12 одинарными противолодочного ракетного комплекса VL-ASROC . На проекте Хюга по сравнению с предыдущим проектом Харуна (по 8 ПУ и по 16 зенитных и противолодочных ракет) за счет сокращения противолодочного боезапаса зенитный боезапас усилен до 64 ед. Си Спэрроу ESSM в пакетном снаряжении. Полный залп зенитных средств составляет до 16 ед. Си Спэрроу ESSM.

Эскадренные миноносцы-вертолётоносцы типа «Идзумо»

		Вертолётоносцы проекта Идзумо	Вертолётоносцы проекта Хюга	Танкеры проекта Масю	УДК проекта Осуми
Водоизмещение	Стандартное	19,5 тыс.т	14 тыс.т	13,5 тыс.т	9 тыс.т
	Полное	26 тыс.т	19 тыс.т	25 тыс.т	14 тыс.т
Размерения	Длина	248 м	197 м	221 м	178 м
	Ширина	38 м	33 м	27 м	25,8 м
Авиация	Максимально	14 вертолетов	11 вертолетов	-
	В стандарте	7 ед. Мицубиси SH-60J/SH-60K 2 ед. Агуста MCH-101	3 ед. Мицубиси SH-60J 1 ед. Агуста MCH-101
	Взлет/посадка	до 5 ед.	до 3 ед.
Десантные возможности	Маломерные суда	2 ед. штабных катеров			2 ед. катеров на возд. подушке 1 ед. плавающих БМП
	Рамповая погрузка	правого борта		-	обоих бортов
	Вместимость	до 50 ед. грузовиков Исудзу 73 (до 500 в/с)	грузовик Исудзу 73 (до 100 в/с)	-	до 18 ед. средних танков 74 до 65 ед. грузовиков Исудзу 73 (330 чел. в. с./1 тыс. чел. гражд.)
Танкерные возможности	Дополнительные цистерны мазута	есть	-	есть	-
	Оборудование перекачки топлива	есть	предусмотрено	есть	-
Бортовой госпиталь	Коек	35	-	46	8
	Интенсивная терапия	палата интенсивной терапии	8 мест	палата интенсивной терапии	2 места

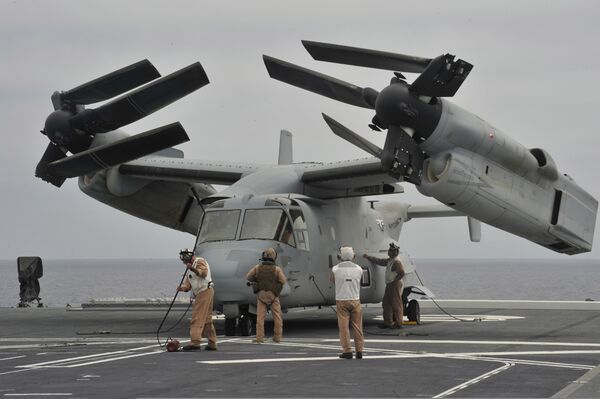

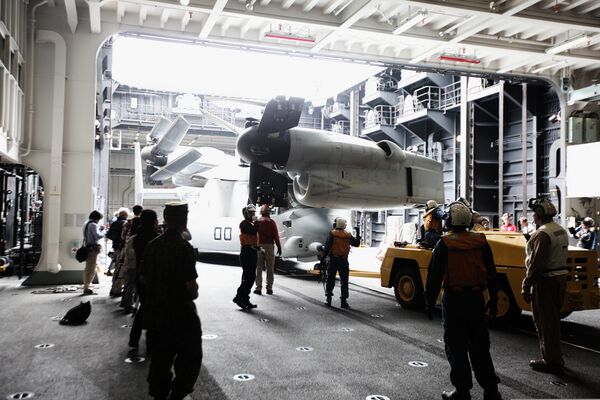

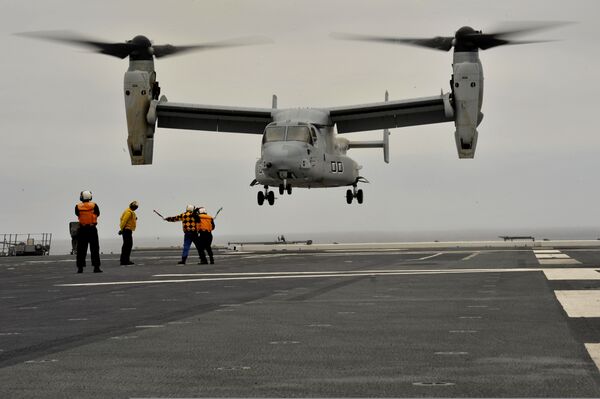

Основной задачей кораблей проекта Хюга является обеспечение противолодочной обороны надводных сил^[23] (следующий проект Идзумо является универсальным). На кораблях реализовано базирование вертолётной авиагруппы, опробовано базирование конвертопланов (Оспрей) и технически возможно СВВП (Харриер-II и Лайтнинг II). Технически реализуемо и дооборудование носовым трамплином короткого разбега^[24][25]. На данный момент корабли способны нести до 11 ед. вертолётов, имеют ракетную УВП Mk41 на 16 ячеек (4 для 16 ракет ESSM, и 12 для ракет ПЛО ASROC) и ЗАК Фаланкс. Основу систем управления составляют БИУС ATECS и радар FCS-3 с ФАР^[2]</ref>. Благодаря наличию тяжелых вертолетов и КП соединения, корабли имеют расширенную зону ПЛО и приспособлены для обеспечения боевых действий за пределами Японии и ликвидации чрезвычайных ситуаций (стихийных бедствий и больших пожаров).
