Шуховская башня (Краснодар)

В конце XIX века русский инженер-новатор и изобретатель Владимир Шухов (1853—1939) впервые в истории мировой архитектуры и строительной практики создал сетчатые оболочки с ромбовидной несущей решёткой: подвесные, выпуклые арочные и башенного типа в форме гиперболоида^[4].

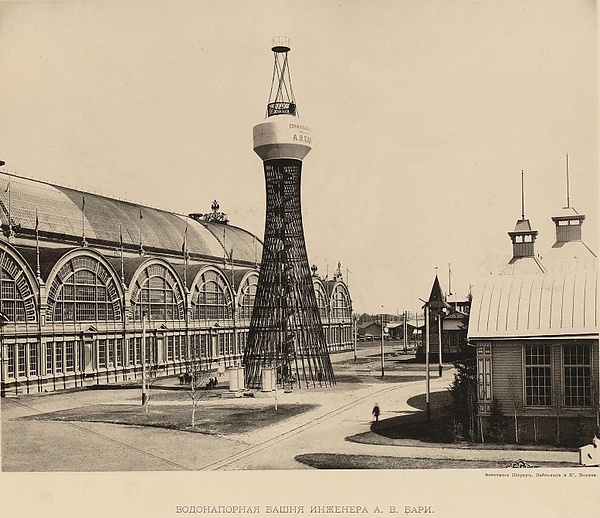

В 1896 году в Нижнем Новгороде проходила очередная Всероссийская промышленная выставка, одна из крупнейших в истории мероприятия. На выставке Шухов представил свои творения в восьми павильонах, площадь которых составляла около 27 000  м². Над пятью павильонами под контролем инженера установили сетчатые арочные покрытия. Рядом с одним из павильонов была смонтирована водонапорная башня высотой 25,6 м. Бак-резервуар башни был рассчитан на 114 тысяч литров и заполнен водой, которой исправно снабжал все павильоны выставки. Над баком была размещена обзорная площадка. Демонстрация опередивших своё время работ инженера вызвала восхищённые отклики в мировом научном пространстве^[4][a].

12 (24) марта 1899 года Владимир Шухов получил патент (в оригинале «патент на привилегию») № 1896 на «Ажурную башню» — так учёный назвал своё изобретение. Фрагмент описания конструкции, сделанного инженером при оформлении заявки на получение патента^[4]:

Доступность технологии монтажа изогнутой сетчатой поверхности, образованной прямыми элементами, на фоне сравнительно низкой себестоимости производства сооружения обусловили использование башни Шухова в ряде отраслей народного хозяйства Российской империи и, в дальнейшем, Советского Союза. В первую очередь сетчатые башни гиперболоидного типа нашли применение в строительстве мачт кораблей, теле- и радиобашен (Шаболовская башня), маяков (Аджигольский маяк) и водонапорных башен, которые в конце XIX века возводили преимущественно из кирпича и бутового камня^[4].

В 1923 году был составлен проект реконструкции водопровода Краснодара. На одном из этапов проекта предусматривалась установка в северной части города водонапорной башни или её разновидности — водонапорной колонны в виде цилиндрического бака, выполненного во всю высоту колонны. В начале 1927 года в «Списке чертежей проекта водоснабжения г. Краснодара» были приведены оба варианта сооружения. В документации были обозначены планируемые сроки начала строительства объекта как 1928—1929 годы^[5].

Фрагмент служебной записки «Состояние водоснабжения Краснодара и перспективы его развития в пятилетие 1927/1928—1931/1932 гг.» инженера водопроводной сети Краснодара Свищева^[5]:

Служебная записка была составлена в 1928 году и адресована управлению коммунального хозяйства города Краснодара. Очевидно, к этому моменту между водонапорной колонной и башней «типа Шухова» был сделан выбор в пользу башни^[5].

В июне 1929 года кубанский трест «Водэльтрам», объединявший коммунальные и транспортные предприятия Краснодара, заключил договор с «Машинотрестом» Москвы. Предметом договора было обозначено возведение водонапорной башни, выполненной из металла по принципу сетчатой конструкции-оболочки Шухова. Сообщение о заключении договора было опубликовано в местной прессе^[6].

В феврале 1930 года на заседании Краснодарского горсовета были указаны затраты «Водэльтрама», произведённые на объекты капительного строительства, в числе которых значились водонапорная башня (60 тыс. рублей) и резервуар (20 тыс. рублей). Предположительно возведение башни было начато в конце 1929 года или в начале 1930 года. Большинство архивных документов были уничтожены во время Великой Отечественной войны, информация о точной дате начала строительства объекта отсутствует^[6].

Дату окончания работ на гиперболоидной конструкции установили специалисты по исторической урбанистике — кандидат исторических наук Виталий Бондарь и кандидат культурологии Оксана Маркова. Исследователями была обнаружена заметка от 29 октября 1935 года в краснодарской газете «Красное знамя»^[7][6]:

В апреле 1942 года, во время Великой Отечественной войны, на обзорной площадке Шуховской водонапорной башни силами Краснодарской городской пожарной охраны НКВД с согласия Краснодарского городского исполкома был обустроен специальный наблюдательный пункт^[8].

В июле 1942 года дирекцией завода «Октябрь» было направлено ходатайство в горком обороны и начальнику военного гарнизона о сносе башни. Фрагмент обращения^[8]:

В период составления обращения Шуховская башня не работала, предположительно из-за проблем с артезианской скважиной. Возможно, по запросу было принято решение о демонтаже строения, однако работы начаты не были — в начале августа 1943 года Краснодар оккупировали войска вермахта^[8].

После освобождения города в 1944 году скважина был «прочищена и проверена». Вероятно, оказался прав главный инженер организации «Водоканализация» Свищев, ранее указывавший на необходимость наличия двух скважин в районе башни с учётом перспектив городского водоснабжения. В 1945 году в районе Шуховской водонапорной башни пробурили вторую скважину, которая начала функционировать в конце 1945 года. В резервуар Шуховской водонапорной башни артезианская вода подавалась центробежным насосом^[8].

В середине 1950-х годов городская водопроводная сеть была кардинально реконструирована со строительством новых линий водопровода. В сформированной схеме водоснабжения города поддержание напора базировалось на работе насосных станций. Эксплуатация Шуховской башни как водонапорного сооружения была завершена в 1957 году^[8].

В 1977 году Шуховская башня получила статус памятника истории и культуры, охраняемого государством^[1].

В 1980-е годы часть заклёпок заменили на болты. В 1986 году резервуар для воды был демонтирован и направлен в переплавку^[9].

В 2002 году на площадке над верхним кольцом башни установили барабан и мотор. Мотор обеспечивал вращение барабана, декорированного рекламными щитами. Впоследствии щиты сняли^[10].

После ликвидации и сноса завода «Октябрь» на участке вокруг Шуховской башни был построен торгово-развлекательный центр «Галерея Краснодар». Возведение второй очереди было завершено к концу 2013 года. Здание-мост торгового центра, на фоне которого реализовано видовое раскрытие Шуховской башни со стороны улицы Володи Головатого, было решено архитекторами в подчёркнуто модернистской стилистике в целях создания гармоничного архитектурного ансамбля с башней^[10].

В 2013 году были проведены работы по усилению винтовой лестницы и узлов ствола, выполнено восстановление антикоррозийного покрытия сетчатой конструкции, восстановлена работоспособность верхней площадки сооружения^[10].

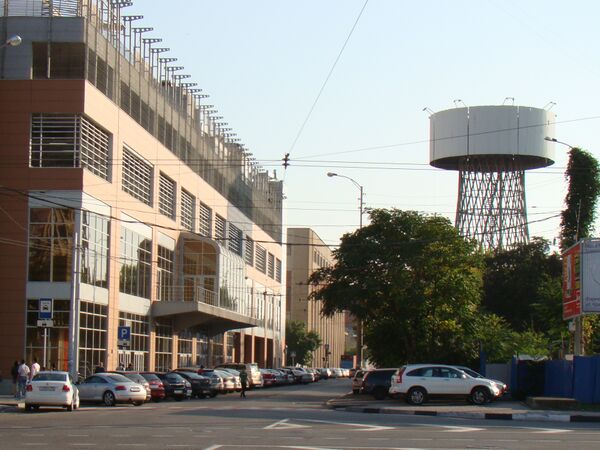

Памятник градостроительства и промышленной архитектуры выполнен в стиле конструктивизма. Расположен на небольшой площади на северо-западном углу пересечения улицы Володи Головатого и улицы Рашпилевской. Образует визуальную связь с находящимся неподалёку зданием Краснодарского государственного цирка и с расположенным севернее башни зданием-мостом торгово-развлекательного центра «Галерея Краснодар». Является архитектурно-градостроительным акцентом прилежащей застройки. Так как с трёх сторон Шуховской башни находятся корпуса ТРЦ «Галерея Краснодар», оптимальное видовое раскрытие объекта достигается с улицы Володи Головатого напротив и с улицы Рашпилевской на отрезке, расположенном южнее перекрёстка и объекта культурного наследия^[1][10].

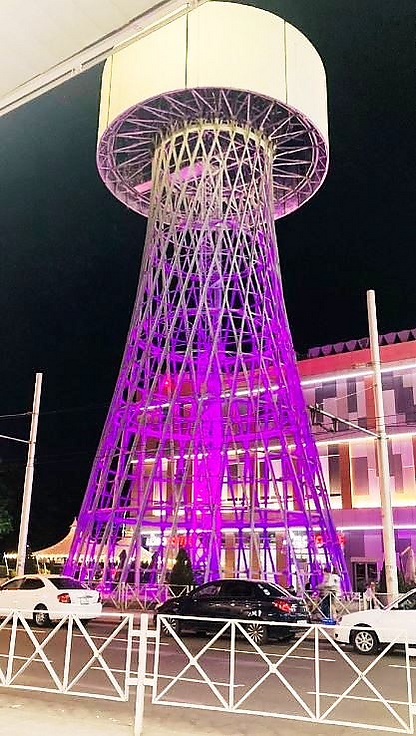

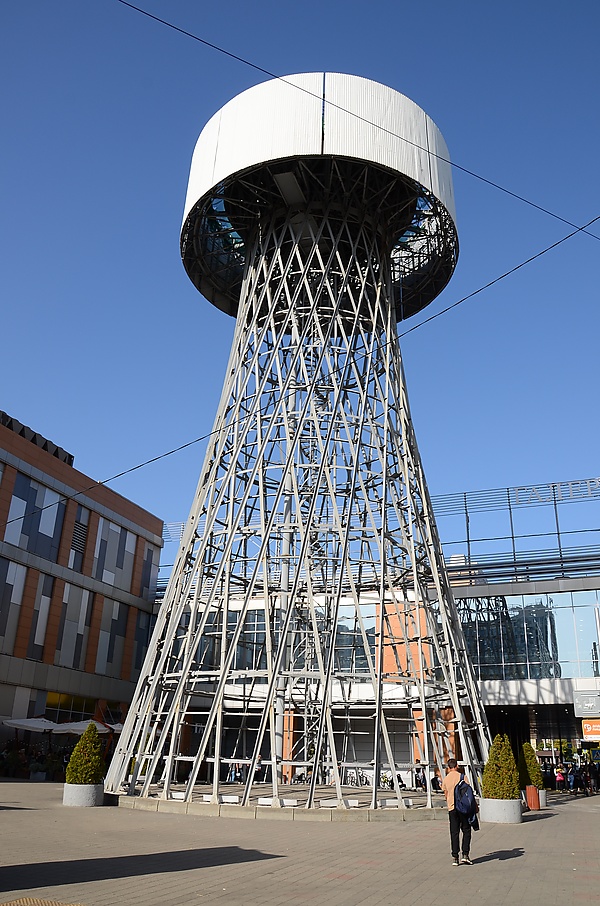

Башня имеет форму однополостного гиперболоида вращения, представляет собой сетчатую металлическую конструкцию в виде перевёрнутого и установленного на фундамент усечённого конуса. Внутри ствола башни расположена винтовая лестница, завершённая у люка в верхней части сооружения. Люк ведёт на площадку палубы, где в период функционирования водонапорной башни был установлен железный резервуар для воды (утрачен)^[1]. С 2002 года на площадке над верхним кольцом башни установлен барабан, к которому присоединён мотор^[10].

Конструктивно сетчатую гиперболоидную конструкцию образуют 50 пересекающихся прямолинейных стальных балок, соединённых между собой заклёпками. Для придания сооружению прочности балки скреплены посредством девятнадцати горизонтальных колец, включая кольцо на фундаменте. 25 балок расположены на правой винтовой линии, 25 балок — на левой винтовой винии сооружения. Балки изготовлены из стального равнобокого уголка 125×16 мм. Для изготовления колец были использованы швеллеры и стальной равнобокий уголок 100×10 мм. Расстояния между кольцами в нижней части ствола башни составляет 1,2 метра, в верхней части сооружения — 1,6 метра. Считая от первого кольца-опоры, закреплённого в бутовом фундаменте анкерами, четвёртое, восьмое и двенадцатое кольца башни Шухова усилены системами диафрагм жёсткости. В верхней части башни расположена палуба из листового железа. Палуба лежит на 25 двутавровых балках, завершающих подкосную систему сетчатой гиперболоидной конструкции. Во время работы башни по назначению балки служили для распределения нагрузки от заполненного водой резервуара^[1].

Высота остова башни составляет 26,9 м^[11]. Диаметр основания по оси кольца равен 14,2 м^[1].

15 ноября 1977 года, постановлением исполнительного комитета Краснодарского краевого Совета народных депутатов «О мерах по дальнейшему улучшению охраны, содержания и использования памятников истории и культуры в Краснодарском крае» № 759, объект «Водонапорная башня» авторства В. Г. Шухова был признан памятником архитектуры, подлежащим государственной охране^[1].

20 февраля 1995 года, указом президента РФ «Об утверждении Перечня объектов исторического и культурного наследия федерального (общероссийского) значения» № 176, памятник градостроительства «Водонапорная башня» начала XX века был внесён в общероссийский перечень памятников истории и культуры федерального значения, охраняемых государством^[1].

В 2012 году был принят правовой режим использования территории объекта культурного наследия^[12].

3 октября 2022 года, приказом администрации Краснодарского края № 833-кн, был утверждён предмет охраны объекта культурного наследия федерального значения «Водонапорная башня, нач. XX века, инж. Шухов В. Г.», в том числе: форма и габариты сооружения; конструкция ствола и фундамента башни; расположенная по оси сооружения винтовая лестница^[13].

В едином государственном реестре объектов культурного наследия (памятников истории и культуры) народов Российской Федерации памятник градостроительств и архитектуры федерального значения «Водонапорная башня, нач. XX века, инж. Шухов В. Г.» зарегистрирован под номером  231410542990006^[1].

В шаговой доступности от Шуховской башни находятся остановки общественного транспорта «ЦКР» и «ТРЦ „Галерея Краснодар“». В сторону памятника инженерного искусства от железнодорожного вокзала «Краснодар-1» и автовокзала «Краснодар», расположенных на Привокзальной площади, следуют автобус 2Е и троллейбусы № 6 и 15.

• Почётным членом Академии наук СССР В. Г. Шуховым были сделаны изобретения не только в части строительных конструкций, но и в области теплотехники и нефтяного дела. Многие разработки учёного не утратили актуальности в XXI веке^[12].
• В мире сохранилось около десяти аутентичных башен гиперболоидного типа, возведённых Владимиром Шуховым^[12].
• В числе зданий и сооружений, спроектированных по принципу сетчатой башни-гиперболоида за пределами России, значатся башня японского порта Кобе 1963 года и Кантонская телебашня 2009 года, одна из самых высоких башен в мире^[14].

• Памятник российскому студенчеству. Скульптурная группа представляет студентов Лиду и Шурика — главных героев кинокомедии Леонида Гайдая «Операция „Ы“ и другие приключения Шурика». Памятник выполнен в бронзе в жанре городской скульптуры, спроектирован Валерием Пчелиным и Аланом Корнаевым. Установлен в 2012 году. Находится в центре Александровского бульвара, в 700 метрах к северо-востоку от Шуховской башни^[15][16].
• Краснодарский государственный цирк на улице Рашпилевской, 147. Расположен рядом с башней.
