Швабиш

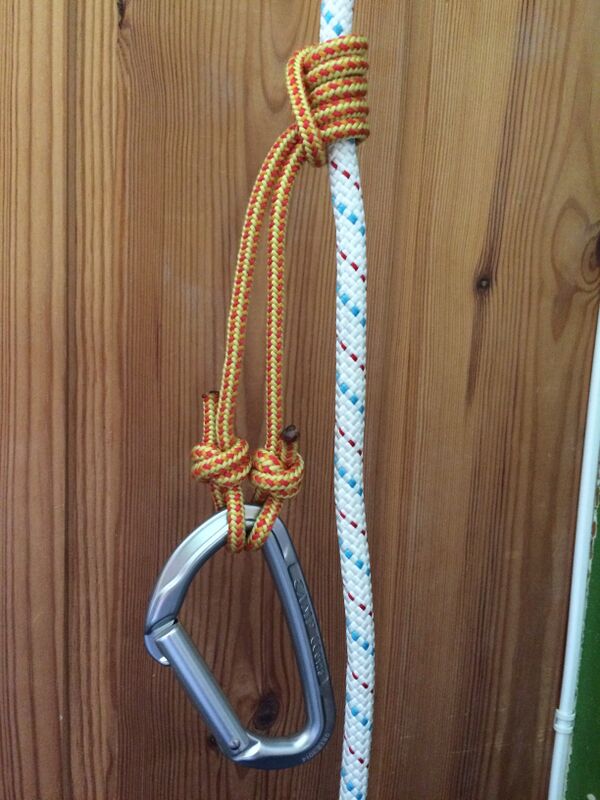

Швáбиш[10][11] (англ. Schwabisch Hitch[12] — «швабский штык») в арбористике — несимметричный схватывающий узел Прусика[13], направленный только вниз, завязываемый на верёвке репшнуром диаметром 7—8 мм вокруг 9—14 мм основной верёвки, обеспечивая тем самым самостраховку арбориста. Коровий узел является основой для узла Прусика и швабского узла также[14]. Коровий узел, на самом деле, является штыком[15]. Швабский узел, используемый арбористами для остановки на верёвке — отличен от морского узла (Camel Hitch[4] — «верблюжий штык»), который описан под номером 215 в книге узлов Эшли и придуман для удлинения тросов, а в книге Л. Скрягина «Морские узлы» назван «верблюжьим узлом»[16]. Узел «швабиш» арбористы завязывают серединой отрезка репшнура, используя оба конца для тяги на основной верёвке, а морской «верблюжий узел»[17] моряки завязывают концом тонкого троса на конце более толстого или на рее и для тяги используют лишь один конец троса.

Общие сведения
Швабиш
Каноническое название Швабиш
Синонимы швабский узел[1] (Schwabisch Hitch[2]),
верблюжий узел[3] (Camel Hitch[4]),
Arboreal Hitch[5],
Tree Surgeon's Knot[6],
неравнобокий схватывающий узел[7],
односторонний полусхватывающий узел[8],
вращающийся запор[9]
Категория схватывающие узлы
Категория #2 штыковые
Родственные узлы полусхватывающий узел,
схватывающий узел
Развязываемость легко
Применение в арбористике — для остановки на верёвке
Книга узлов 215, 481, 1736, 1741, 1744

Способ завязывания

Швабиш невозможно завязать иначе, кроме как отрезком репшнура, в отличие от узла Прусика, завязываемого петлёй репшнура или отрезком. Сверху делают 5 оборотов вокруг верёвки и оба конца прощёлкивают в карабин.

  1. Сшить петли (или завязать восьмёрку или баррел) на концах отрезка репшнура.
  2. Сложить репшнур вдвое и приложить к основной верёвке.
  3. Верхним концом отрезка сделать 5 оборотов вверх и 1 оборот снизу.
  4. Прощёлкнуть оба конца в карабин[10].

Применение

В арбористике

  • В арбористике узел применяют для крепления на верёвке для самостраховки

В морском деле

  • Применяют для удлинения («наращивания») тросов[18]

См. также

Литература

  • Ashley, Clifford W. (1944). The Ashley Book of Knots, Doubleday. ISBN 0-385-04025-3
  • А. В. Лебедихин, Основы альпинизма и скалолазания, Учебное пособие. Екатеринбург: ГОУ ВПО УГТУ-УПИ, 2004. 130 с.
  • Балабанов Игорь Владимирович, Узлы. Москва, 43 с. ISBN 5-901049-27-6
  • Я.Тятте, Горный туризм: снаряжение, техника, тактика. Таллин, Ээсти раамат, 1980. — 328 с.
  • Мартынов А. И. Промальп. Промышленный альпинизм. — М.: ТВТ Дивизион, 2006. — С. 96. — 328 с. — (Школа альпинизма). — 5000 экз. — ISBN 5-98724-008-5
  • Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; 115 с., ISBN 5-277-01807-7
  • Ахметшин А. М., Схватывающие узлы в спортивном туризме и альпинизме, LAP LAMBERT Academic Publishing, 2018, 84 с. ISBN 978-3-659-93014-0
  • Шамов А. П. Способы и схемы вязки узлов и их применение в туристской технике: Учебное пособие. — Ростов-на-Дону: РГПУ, 2006. — 72 с., 127 илл. ISBN 5-8480-0176-6
  • The Safe Climbing Book of Knots — Knots and Hitches for Professional Tree Work: Compendium of knots and hitches for use in Professional Tree Work: University of Copenhagen; Nødebo; August 2018; second edition

Примечания

  1. ↑ Ахметшин А. М. Узел Прусика // Схватывающие узлы. — T/O "Neformat", 2017. — ISBN 9781386132066. «Швабский узел»
  2. ↑ The Safe Climbing Book of Knots — Knots and Hitches for Professional Tree Work: Compendium of knots and hitches for use in Professional Tree Work: University of Copenhagen; Nødebo; August 2018; second edition «Schwabisch Hitch»
  3. ↑ Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; стр.57, ISBN 5-277-01807-7 «Верблюжий узел»
  4. ↑ 1 2 Ashley, Clifford W. (1944). The Ashley Book of Knots, p.41, 265, #215, 1465. Doubleday. ISBN 0-385-04025-3
  5. ↑ Ashley, Clifford W. (1944). The Ashley Book of Knots, p.298, #1744. Doubleday. ISBN 0-385-04025-3 «Arboreal Hitch»
  6. ↑ Ashley, Clifford W. (1944). The Ashley Book of Knots, p.298, #1744. Doubleday. ISBN 0-385-04025-3 «Tree Surgeon's Knot»
  7. ↑ Шамов А. П. Способы и схемы вязки узлов и их применение в туристской технике: Учебное пособие. — Ростов-на-Дону: РГПУ, 2006. — стр.45, 127 илл. ISBN 5-8480-0176-6 «Неравнобокий схватывающий узел»
  8. ↑ Шамов А. П. Способы и схемы вязки узлов и их применение в туристской технике: Учебное пособие. — Ростов-на-Дону: РГПУ, 2006. — стр.45, 127 илл. ISBN 5-8480-0176-6 «Односторонний полусхватывающий узел»
  9. ↑ Шамов А. П. Способы и схемы вязки узлов и их применение в туристской технике: Учебное пособие. — Ростов-на-Дону: РГПУ, 2006. — стр.45, 127 илл. ISBN 5-8480-0176-6 «Вращающийся запор»
  10. ↑ 1 2 фото
  11. ↑ фото
  12. ↑ The Safe Climbing Book of Knots — Knots and Hitches for Professional Tree Work: Compendium of knots and hitches for use in Professional Tree Work: University of Copenhagen; Nødebo; August 2018; second edition «The Schwabisch is a directional friction hitch that is popular with arborists. It is used to attach a carabiner to a rope, allowing a climber to ascend or descend. Can be confused with the Distel. The Schwabisch moves easier than the Prusik, and is tied from a 60-80 cm long line, with a diameter of 8-10 mm. Friction can be adjusted by adding or removing a turn». Швабиш — направленный вниз схватывающий узел, который популярен среди арбористов. Используют, чтобы прикрепить карабин к верёвке. Позволяет арбористу подняться по верёвке и спуститься. Часто путают с узлом Дистеля. Швабиш передвигать легче, чем узел Прусика. Завязывают верёвкой диаметром 8-10 мм и длиной 60-80 см. Силу трения можно подобрать путём добавления или убавления оборотов
  13. ↑ Ахметшин А. М. Узел Прусика // Схватывающие узлы. — T/O "Neformat", 2017. — ISBN 9781386132066. «Изменение количества оборотов и их расположения по отношению к середине узла может дать узлу новое название. Например, асимметричный вариант узла в 4 оборота с верхней стороны называется швабский узел. Механизм действия узла: кольца репшнура сжимают основную верёвку, а выпускаемые из выпускной петли ветви репшнура, перегибают основную верёвку. Узел при нагрузке сжимается»
  14. ↑ Ахметшин А. М. Узел Прусика // Схватывающие узлы. — T/O "Neformat", 2017. — ISBN 9781386132066. «Строго говоря, узел Прусика является модификацией привязочного (коровьего) узла, в который добавлено по одному обороту репшнура с каждой стороны узла»
  15. ↑ Скрягин Л. Н. Морские узлы. — Изд. 3-е. — М.: Транспорт, 1994. — стр.48 — ISBN 5-277-01807-7 «Коровий узел фактически представляет собой неправильный (перевёрнутый) штык, работающий в другом качестве»
  16. ↑ Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; стр.57, ISBN 5-277-01807-7
  17. ↑ Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; стр.57, ISBN 5-277-01807-7 «Верблюжий узел — если вам нужно привязать тонкую верёвку к другой, более толстой верёвке для тяги под любым углом, советуем воспользоваться этим удлинительным узлом. Будучи правильно завязан, он не скользит ни влево, ни вправо. Его всегда легко развязать даже в том случае, если он намок и сильно затянулся»
  18. ↑ Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; стр.57, ISBN 5-277-01807-7 «Если вам нужно привязать тонкую верёвку к другой, более толстой верёвке для тяги под любым углом, советуем воспользоваться этим удлинительным узлом. Будучи правильно завязан, он не скользит ни влево, ни вправо. Его всегда легко развязать даже в том случае, если он намок и сильно затянулся»
