Узел Мунтера мула

У́зел Му́нтера му́ла[7][8][9] в альпинизме (англ. Munter Mule Hitch) — тормозящий[10] полусхватывающий узел, применяемый для страховки при спуске по верёвке и остановке, составленный из трёх узлов — узел UIAA, стóпорный узел, контрольный узел. Для правильной работы узла необходимо применять грушевидный карабин (HMS)[11][12]. Ходовой конец узла обязательно должен быть расположен на карабине на противоположной стороне от муфты, чтобы при движении не размуфтовывать карабин. Узел Мунтера мула применяют при спасательных работах для организации плавающих точек крепления[13].

Штык с обнóсом[14][15][16] в морском деле (Backhanded Hitch[17]) — морской узел, предназначенный для предотвращения перемещения троса по опоре.

undefined
undefined
undefined
Общие сведения
Узел Мунтера мула
Каноническое название Узел Мунтера мула
Синонимы узел Му́нтера мула[1][2],
узел Мунтера мула (плавающая точка)[3],
штык с обносом[4][5][6]
Категория тормозящие узлы
Категория #2 стопорные узлы
Родственные узлы UIAA,
двойной UIAA,
простой полуштык,
узел Гарда,
стремя
Развязываемость легко
Применение в альпинизме — для остановки в любом месте верёвки; в морском деле — для предотвращения перемещения троса по опоре
Недостатки грушевидный карабин (HMS) — обязателен; карабин с муфтой — обязателен; для безопасного использования узла карабин должен быть обязательно замуфтован; узел UIAA закручивает верёвку; необходимо следить за правильным завязыванием узла — ходовой (ненагружаемый) конец узла должен быть расположен на противоположной стороне от муфты карабина
Книга узлов 1725, 1796, 1797, 1851, 1852, 205

Способ завязывания

Существуют несколько способов завязывания узла Мунтера мула:

  • Завязать узел UIAA на грушевидном карабине (HMS); завязать стопорный (рифовый) узел вплотную к первому узлу; завязать контрольный (простой) узел — «узел Мунтера мула с простым узлом» (англ. Munter Mule Overhand — MMO)[18]
  • Завязать узел UIAA; завязать первый стопорный (полуштык) узел; завязать второй стопорный (полуштык) узел[19]
  • Завязать узел UIAA; завязать рифовый узел; прищёлкнуть карабин в качестве контрольного

Достоинства

  • Узел — прост
  • Позволяет остановиться в любом месте верёвки
  • Легко завязывать
  • Легко развязывать

Недостатки

  • Обязательно требуется грушевидный карабин (HMS)
  • Обязательно требуется карабин с муфтой
  • Для безопасного использования узла карабин должен быть обязательно замуфтован
  • Узел UIAA закручивает верёвку
  • Необходимо следить за правильным завязыванием узла — ходовой (ненагружаемый) конец узла должен быть расположен на противоположной стороне от муфты карабина

Применение

В альпинизме

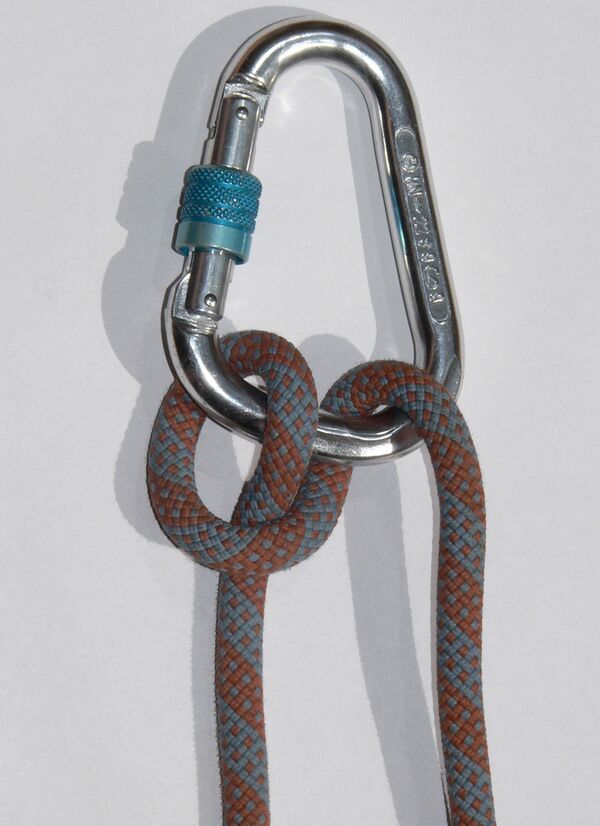

  • В альпинизме узел UIAA применяют для обеспечения динамической страховки в качестве тормозной системы
  • Для организации плавающих точек крепления[20]
  • Для надёжного крепления верёвки

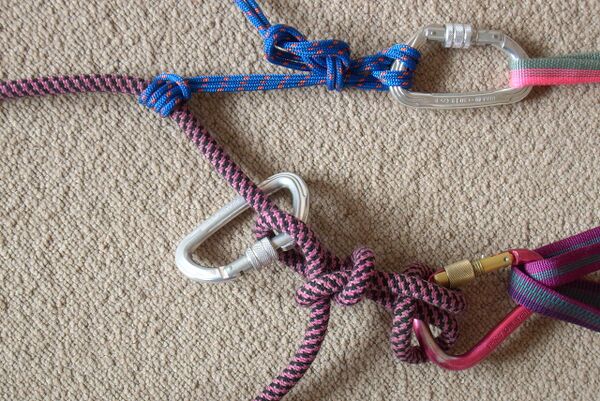

  • Заключительную часть узла Мунтера мула (стопорный и контрольный узлы) применяют для блокирования спускового устройства и полиспаста

В морском деле

  • В морском деле штык с обносом[21] применяют для предотвращения перемещения троса по опоре, благодаря полусхватывающему свойству узла

См. также

Литература

  • Ashley, Clifford W. (1944). The Ashley Book of Knots, Doubleday. ISBN 0-385-04025-3
  • Clyde Soles, Backpacker magazine’s outdoor knots: the knots you need to know, 2011, Morris Book Publishing LLC, p. 101 ISBN 978-0-7627-5651-3
  • Сергей Веденин. Спасательные работы на сложном горном рельефе в малой группе. Методическое пособие. — М.: ФАР, 2014. — 127 стр. ISBN 978-5-904219-07-9
  • Мартынов А. И. Промальп. Промышленный альпинизм. — М.: ТВТ Дивизион, 2006. — 328 с. — (Школа альпинизма). — 5000 экз. — ISBN 5-98724-008-5
  • Будворт, Джефри. Узлы. Полная энциклопедия. Более 200 способов вязания узлов. — Москва: Эксмо, 2014. — 256 с.: ил. — ISBN 978-5-699-68816-6
  • Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; 115 с. ISBN 5-277-01807-7
  • Балабанов Игорь Владимирович, Узлы. Москва, 43 с. ISBN 5-901049-27-6
  • Василий Васильевич Новиков, Узлы. Способы вязания и применение, — М.: ООО Издательство Лабиринт Пресс, 2003. — 48 с., 10000 экземпляров ISBN 5-9287-0413-5
  • Шпаковский Марк Максимович, Большая энциклопедия узлов — Москва: Издательство АСТ, 2016. — 256 с.: ил. — (Подарок настоящему мужчине), 2000 экз. ISBN 978-5-17-093501-7

Примечания

  1. ↑ Сергей Веденин. Спасательные работы на сложном горном рельефе в малой группе. Методическое пособие. — М.: ФАР, 2014. — стр.18 ISBN 978-5-904219-07-9 «Узел Мунтера мула»
  2. ↑ Шпаковский Марк Максимович, Большая энциклопедия узлов — Москва: Издательство АСТ, 2016. — стр.134: ил. — (Подарок настоящему мужчине), 2000 экз. ISBN 978-5-17-093501-7 «Узел Мунтера мула»
  3. ↑ Будворт, Джефри. Узлы. Полная энциклопедия. Более 200 способов вязания узлов. — Москва: Эксмо, 2014. — стр.130: ил. — ISBN 978-5-699-68816-6 «Узел Мунтера мула (плавающая точка)»
  4. ↑ Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; стр.23, ISBN 5-277-01807-7 «Штык с обносом»
  5. ↑ Балабанов Игорь Владимирович, Узлы. Москва, стр.15 ISBN 5-901049-27-6 «Штык с обносом»
  6. ↑ Василий Васильевич Новиков, Узлы. Способы вязания и применение, — М.: ООО Издательство Лабиринт Пресс, 2003. — стр.12, 10000 экземпляров ISBN 5-9287-0413-5 «Штык с обносом»
  7. ↑ Сергей Веденин. Спасательные работы на сложном горном рельефе в малой группе. Методическое пособие. — М.: ФАР, 2014. — стр.19 ISBN 978-5-904219-07-9 «Для организации плавающих точек крепления, что крайне актуально при ПСР, когда возникает необходимость выдать нагруженную верёвку, ослабить зажатый схватывающий узел и т.д., применяется комбинация из трёх узлов, которая известна как узел Мунтера мула»
  8. ↑ Будворт, Джефри. Узлы. Полная энциклопедия. Более 200 способов вязания узлов. — Москва: Эксмо, 2014. — стр.130: ил. — ISBN 978-5-699-68816-6 «Узел Мунтера мула (плавающая точка) — узел, используемый для фиксации грузов, имеет преимущество в том, что может быть развязан при нагрузке. В сущности, он представляет собой простой узел Мунтера, заблокированный рифовым узлом и простым контрольным узлом»
  9. ↑ Шпаковский Марк Максимович, Большая энциклопедия узлов — Москва: Издательство АСТ, 2016. — стр.134: ил. — (Подарок настоящему мужчине), 2000 экз. ISBN 978-5-17-093501-7 «Узел Мунтера мула — ещё один узел, который используется при спасательных работах, а также при подъёме или спуске одного человека. Преимущество этого способа крепления верёвки состоит в том, что она может быть развязана даже при нагрузке»
  10. ↑ Сергей Веденин. Спасательные работы на сложном горном рельефе в малой группе. Методическое пособие. — М.: ФАР, 2014. — стр.17 ISBN 978-5-904219-07-9 «При спасательных работах вместо стандартных тормозных устройств часто применяют узел UIAA. Данный узел обеспечивает высокую и, главное, регулируемую силу торможения. Также этот узел позволяет осуществлять торможение верёвки и страховку как на спуске, так и при подъёме»
  11. ↑ Clyde Soles, Backpacker magazine’s outdoor knots: the knots you need to know, 2011, Morris Book Publishing LLC, p.101 ISBN 978-0-7627-5651-3
  12. ↑ Мартынов А. И. Промальп. Промышленный альпинизм. — М.: ТВТ Дивизион, 2006. — стр.96 — (Школа альпинизма). — 5000 экз. — ISBN 5-98724-008-5 «Но нужно иметь в виду, что при применении узла в качестве средства страховки он работает нормально только с пригодным для этого карабином грушевидной формы»
  13. ↑ Сергей Веденин. Спасательные работы на сложном горном рельефе в малой группе. Методическое пособие. — М.: ФАР, 2014. — стр.19 ISBN 978-5-904219-07-9 «Для организации плавающих точек крепления, что крайне актуально при ПСР, когда возникает необходимость выдать нагруженную верёвку, ослабить зажатый схватывающий узел и т.д., применяется комбинация из трёх узлов, которая известна как узел Мунтера мула»
  14. ↑ Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; стр.23, ISBN 5-277-01807-7 «Штык с обносом — если у простого штыка с двумя шлагами последние проходят сбоку от точки крепления коренного конца, то у этого узла они размещены по одному с каждой стороны. Это придаёт узлу бóльшую симметрию, узел в случае изменения направления тяги меньше перемещается вдоль предмета, за который он завязан»
  15. ↑ Балабанов Игорь Владимирович, Узлы. Москва, стр.15 ISBN 5-901049-27-6 «Штык с обносом при маятниковых нагрузках никогда не скользит вдоль предмета, вокруг которого завязан»
  16. ↑ Василий Васильевич Новиков, Узлы. Способы вязания и применение, — М.: ООО Издательство Лабиринт Пресс, 2003. — стр.12, 10000 экземпляров ISBN 5-9287-0413-5 «Штык с обносом — надёжен в случаях, когда направление тяги часто меняется, поскольку меньше перемещается по опоре»
  17. ↑ Ashley, Clifford W. (1944). The Ashley Book of Knots, Doubleday, p.304, #1797 ISBN 0-385-04025-3
  18. ↑ Фото узла Му́нтера мула, состоящего из узла UIAA, стóпорного (рифового), контрольного (простого). Дата обращения: 10 сентября 2020. Архивировано 17 августа 2020 года.
  19. ↑ Фото узла Му́нтера мула, состоящего из узла UIAA, стóпорного, стопорного. Дата обращения: 10 сентября 2020. Архивировано 17 августа 2020 года.
  20. ↑ Сергей Веденин. Спасательные работы на сложном горном рельефе в малой группе. Методическое пособие. — М.: ФАР, 2014. — стр.19 ISBN 978-5-904219-07-9 «Для организации плавающих точек крепления, что крайне актуально при ПСР, когда возникает необходимость выдать нагруженную верёвку, ослабить зажатый схватывающий узел и т.д., применяется комбинация из трёх узлов, которая известна как узел Мунтера-мула»
  21. ↑ Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; стр.23, ISBN 5-277-01807-7 «Узел в случае изменения направления тяги меньше перемещается вдоль предмета, за который он завязан»

Ссылки

Категории

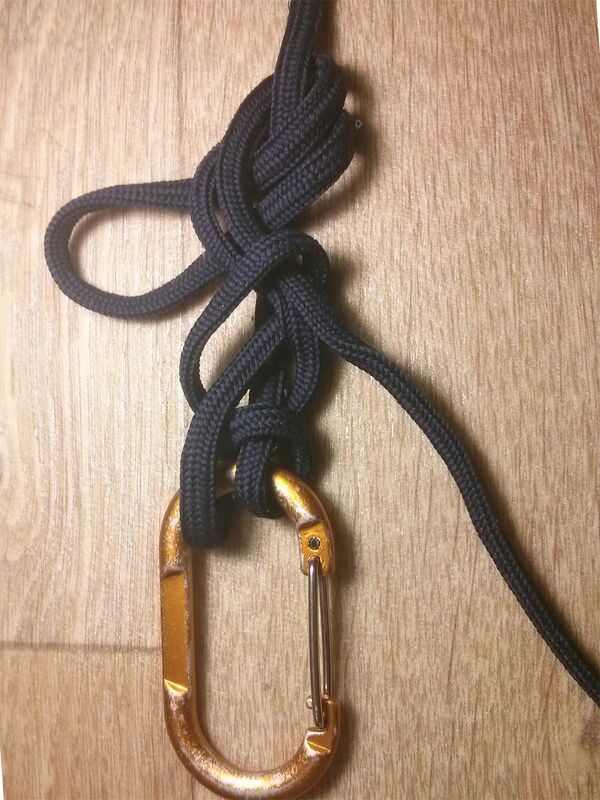

Munter Mule Hitch.jpg
