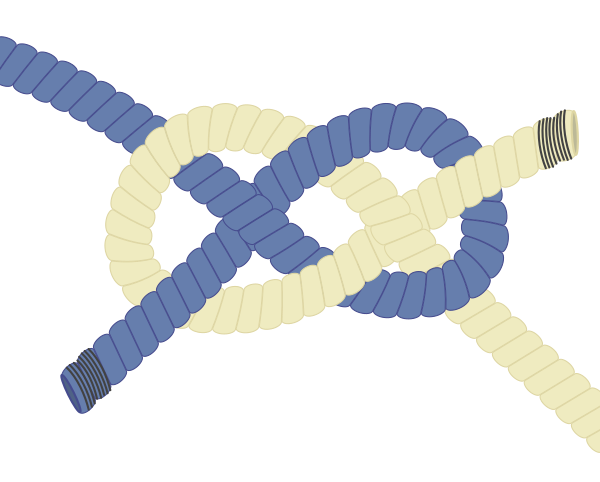

Плóский у́зел (англ. Carrick Bend[14]) — морской временный соединяющий узел для временного соединения двух коротких канатов для удлинения в один длинный трос. При завязывании узла ходовые концы троса обычно прикрепляют к коренным схватками. В этом случае плоский узел мало утолщает место соединения тросов и не застревает на барабане кабестана, благодаря плоской форме. При незакреплённых ходовых концах под нагрузкой узел затягивается, его рисунок искажается, но надёжность узла остаётся высокой[4]. В англоязычных странах рекомендован санитарным службам для подвязывания раненых и сломанных рук (с надетыми шинами) к шее. Когда все 4 конца узла задействуют, его применяют в вышивке для декоративных целей и называют узлом «Жозефина»[15][16]. Плоский узел возможно завязывать в двух вариантах — концы выходят с одной стороны и когда концы выходят с разных сторон. Узел, у которого концы выходят с одной стороны считают менее надёжным, чем узел, у которого концы выходят с разных (по диагонали) сторон[17]. Плоский узел предназначен для связывания толстых и жёстких буксирных канатов[18].

В книгах Самойлова[19], Замоткина[20], Малахова[21] расположение ходовых концов не указано.

Также является одним из «любовных» узлов.

Общие сведения
Плоский узел
Каноническое название Плоский узел
Синонимы плоский узел[1][2][3][4][5][6],
плоский двойной узел[5],
тросовый стек[7],
двойной плоский узел концы с разных сторон[8],
плоский узел вариант 1[9],
узел Каррика (Carrick Bend)[10]
Категория соединяющие узлы
Родственные узлы прямой узел
Развязываемость сравнительно легко
Применение в морском деле — соединение концов двух тросов
Недостатки громоздкий; схватки ходовых концов за коренные — необходимы; легко ошибиться при завязывании
Книга узлов 1428, 1439, 1443, 1446

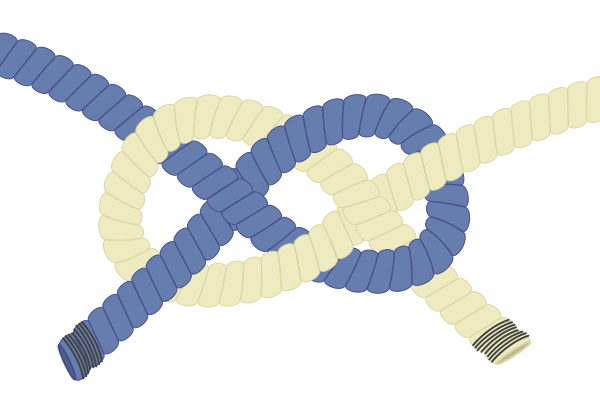

Узел «Жозефина»
Каноническое название Узел «Жозефина»
Синонимы жозефина[2] (Josephine Knot)[12],
модифицированный плоский узел[4],
двойной плоский узел концы с одной стороны[8],
плоский узел вариант 2[9],
узел Уэйка[4][8] (Wake knot)
Категория декоративные узлы
Родственные узлы прямой узел
Развязываемость легко
Применение вышивка
Недостатки необходимо натяжение всех четырёх концов узла
Книга узлов 1502
Плоский штык
Каноническое название Плоский штык
Синонимы Плоский штык[13],
марсовый узел[13]

Узел «Жозефина»

Узел Жозефина[fr] отличают от плоского узла только расположением ходовых концов — с одной стороны (у плоского — диагонально)[2][4][8]. Новиков[3] и Демус[22] разделяют их по наличию или отсутствию прихваток. Линдсей[8] разделяет их по расположению ходовых концов. Часто происходит, что авторы не указывают на диаграммах завязывания узлов ходовые концы (только в тексте завязывания), из-за чего диаграммы этих узлов — идентичны или зеркально отражены, что создаёт путаницу. К тому же авторы всегда разницу между этими узлами указывают, как декоративную и прочность.

Способ завязывания

undefined

Существуют более 200 способов завязывания узла[3].

Достоинства

  • Подходит для связывания жёстких тросов[23]
  • Плоский, удобен для наматывания на что-либо
  • Симметричен[24]
  • Легко завязывать[25]
  • Легко развязывать[26]
  • Не скользит на мокрой верёвке[27]
  • Не затягивается намертво[28]

Недостатки

  • Громоздкий[29]
  • Схватки ходовых концов троса за коренные — необходимы[30]
  • Легко ошибиться при завязывании

Применение

В морском деле

  • Для временного соединения вместе концов двух толстых мокрых буксировочных канатов[23]

В вышивке

  • Для декоративных целей, когда все 4 конца узла — натянуты[31]

В скаутинге

Ошибка при завязывании

  • Когда ходовые концы расположены на одной стороне[33]
  • Когда плетение нарушено

См. также

Литература

  • Ashley, Clifford W. (1944). The Ashley Book of Knots, Doubleday. ISBN 0-385-04025-3
  • Григорьев В. В., Грязнов В. М., Судовые такелажные работы,[34] Изд. 4-е, перераб. и доп. М., «Транспорт», 1975, 112 с.
  • Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; 115 с. ISBN 5-277-01807-7
  • Василий Васильевич Новиков, Узлы. Способы вязания и применение, — М.: ООО Издательство Лабиринт Пресс, 2003. — 48 с., 10000 экземпляров ISBN 5-9287-0413-5
  • Будворт, Джефри. Узлы. Полная энциклопедия. Более 200 способов вязания узлов. — Москва: Эксмо, 2014. — 256 с.: ил. — ISBN 978-5-699-68816-6
  • Колин Джермен, Большая книга узлов: Издательство «Кладезь-Букс»; 2008; 114 с. ISBN 978-5-93395-317-3
  • Авт.-сост. В. В. Ткаченко, С. И. Стовбун, Худож. У34 Н. Н. Колесниченко, Узлы и сети, — ООО «Издательство АСТ»; Донецк: «Сталкер», 2002. — 94, |2| с. — (Удачная рыбалка). ISBN 5-17-014984-0

Ссылки

Галерея

англосаксонский медный штамп, 575—650 годы, Portable Antiquities Scheme
церковь en:Bonamargy Friary
стена от скульптора John McKenna, Вулидж, Гринвич (боро Лондона)
Сплит (город)
золотое кольцо, XIX век
орнамент из книги «Исторические очерки по русскому орнаменту в рукописях», 1917[35]
орнамент из книги Book Prints Ornament & Architecture; Books, 1556, Метрополитен-музей
ложка
Grand Pyramid, Ушмаль
плоский узел на скамье (вид сзади) церкви XV века, en:Monkleigh
геральдический узел en:Wake knot
ходовые концы верёвки на одной стороне
двойная капитель, между 1100 и 1133, Лувр

Примечания

Категории

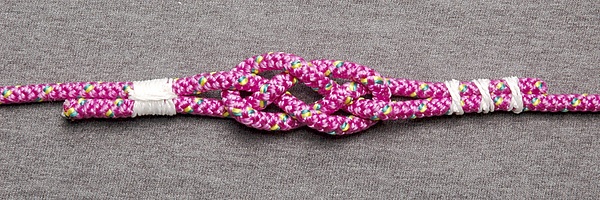

плоский узел с обязательно закреплёнными ходовыми концами троса к коренным, cлева — бензелем, справа — тремя схватками

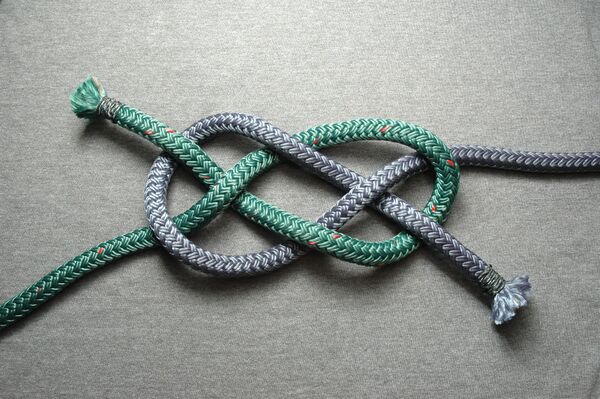

тяга декоративного узла «Жозефина» должна быть обязательно за все 4 конца[11]
