Обозначения долей

В науке и технике обозначения долей (parts-per notation) — это набор псевдоединиц для описания малых значений различных безразмерных величин, например, мольной доли или массовой доли.

Поскольку эти доли выражают отношение количества к количеству, они являются чистыми числами без привязки к единицам измерения. Наиболее часто используются:

частей на миллион — ppm (10⁻⁶)
частей на миллиард — ppb (10⁻⁹)
частей на триллион — ppt (10⁻¹²)
частей на квадриллион — ppq (10⁻¹⁵)

Данная система обозначений не входит в Международную систему единиц (СИ), а её смысл может быть неоднозначен.

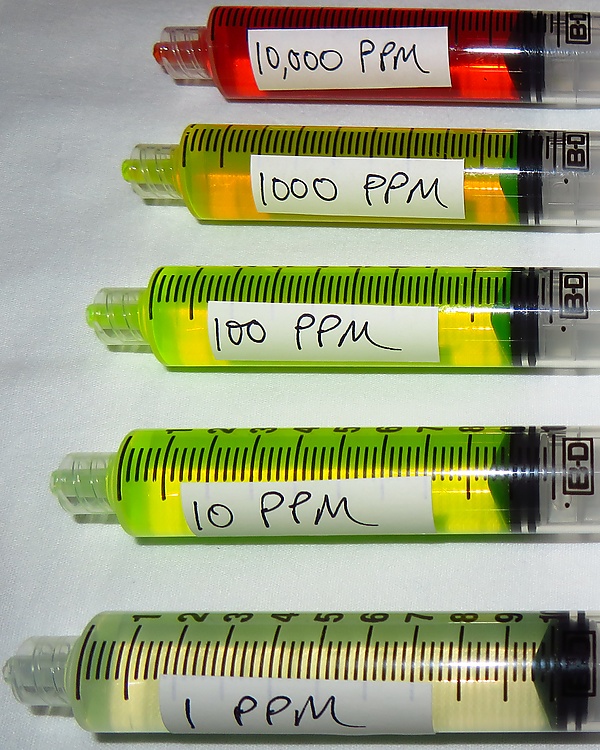

Обозначения долей часто используются для описания разбавленных растворов в химии, например, для выражения относительного содержания растворённых минералов или загрязнителей в воде. Величина «1 ppm» может использоваться для массовой доли, если загрязнитель содержится в количестве одной миллионной грамма на грамм раствора. При работе с водными растворами обычно предполагается, что плотность воды составляет 1,00 г/мл. Поэтому часто 1 кг воды приравнивают к 1 л воды. Соответственно, 1 ppm соответствует 1 мг/л, а 1 ppb — 1 мкг/л.

Аналогично, обозначения долей применяются в физике и инженерии для выражения различных пропорциональных явлений. Например, специальный металлический сплав может расширяться на 1,2 мкм на метр длины при каждом градусе Цельсия, что выражается как 1,2 ppm/°C». Обозначения долей также используются для указания изменения, стабильности или неопределённости измерений. Например, точность измерения расстояния при помощи лазерного дальномера может составлять 1 мм на километр расстояния; это можно выразить как «Точность = 1 ppm».

Все обозначения долей являются безразмерными величинами: в математических выражениях единицы измерения всегда сокращаются. В дробях типа «2 нанометра на метр» (2 н<зачёркнуто>м</зачёркнуто>/<зачёркнуто>м</зачёркнуто> = 2 нано = 2 × 10⁻⁹ = 2 ppb = 2 × 0,000,000,001), таким образом, частное — это чистое число-коэффициент с положительным значением, не превышающим 1. При использовании обозначений долей, включая знак процента (%), в обычном тексте (а не в математических выражениях), они также остаются безразмерными величинами. Однако обычно им придают буквальный смысл «частей на» (например, «2 ppb» обычно понимается как «две части на миллиард частей»)^[1].

Обозначения долей могут быть выражены в любых единицах одной и той же размерности. Например, коэффициент линейного расширения некоторого латунного сплава, 18,7 ppm/°C, может быть выражен как 18,7 (мкм/м)/°C или как 18,7 (мкдюйм/дюйм)/°C; числовое значение, отражающее относительную долю, не меняется при переходе к другой единице длины. Аналогично, дозирующий насос, подающий следовое количество вещества в основной поток с пропорциональной скоростью 12 ppm, делает это со скоростью, которую можно выразить в различных объёмных единицах, например, 125 мкл/л, 125 мкгал/гал, 125 см³/м³ и т. д.

В ядерно-магнитном резонансе (ЯМР) химический сдвиг обычно выражается в ppm. Он показывает разницу измеренной частоты в частях на миллион относительно опорной частоты. Опорная частота зависит от магнитного поля прибора и исследуемого элемента и обычно выражается в МГц. Типичные химические сдвиги редко превышают несколько сотен Гц относительно опорной частоты, поэтому удобно выражать их в ppm (Гц/МГц). Обозначения долей дают безразмерную величину, не зависящую от напряжённости поля прибора.

1 из → = ⭨ из ↓	на сто (%)	на тысячу (‰)	на десять тысяч (‱)	на сто тысяч (pcm)	на миллион (ppm)	на миллиард (ppb)
%	1	0,1	0,01	0,001	0,0001
‰	10	1	0,1	0,01	0,001
‱	100	10	1	0,1	0,01
pcm	1 000	100	10	1	0,1	0,0001
ppm	10 000	1 000	100	10	1	0,001
ppb				10 000	1 000	1

Одна часть на сто обычно обозначается знаком процента (%) и означает одну часть на 100 () частей, то есть . Это эквивалентно примерно 14 минутам в сутках.

Одна часть на тысячу обычно пишется полностью словами и не как «ppt» (что обычно понимается как «частей на триллион»). Также может обозначаться знаком промилле (‰). Однако в отдельных дисциплинах, например в океанографии, а также в учебных целях, используется сокращение «ppt». Одна часть на тысячу означает одну часть на 1 000 () частей, то есть . Это эквивалентно примерно 90 секундам в сутках.
Одна часть на десять тысяч обозначается знаком пермириада (‱). Хотя в науке используется редко (обычно применяют ppm), одна пермириада однозначно означает одну часть на 10 000 () частей, то есть . Это эквивалентно примерно 9 секундам в сутках.
В отличие от этого, в финансах для обозначения изменений процентных ставок обычно используется базисный пункт (хотя он может применяться и в других случаях, когда удобно выражать величины в сотых долях процента). Например, изменение процентной ставки с 5,15 % годовых до 5,35 % годовых может быть обозначено как изменение на 20 базисных пунктов (в год). Как и в случае процентных ставок, слова «в год» часто опускаются. В этом случае базисный пункт — это величина размерности (время⁻¹)^[2].
Одна часть на сто тысяч, перцент милле (pcm) или милли-процент означает одну часть на 100 000 () частей, то есть . Обычно используется в эпидемиологии для показателей смертности, преступности и распространённости заболеваний, а также в ядерной энергетике как единица реактивности. В измерениях времени это эквивалентно примерно 5 минутам в году; в измерениях расстояния — 1 см ошибки на 1 км пути.

Одна часть на миллион (ppm) означает одну часть на 1 000 000 () частей, то есть . Это эквивалентно примерно 32 секундам в году или 1 мм ошибки на 1 км пути. В горном деле это также эквивалентно одному грамму на метрическую тонну, выражается как г/т.

Одна часть на миллиард (ppb) означает одну часть на 1 000 000 000 () частей, то есть . Это эквивалентно примерно 3 секундам за век.

Одна часть на триллион (ppt) означает одну часть на 1 000 000 000 000 () частей, то есть . Это эквивалентно примерно 30 секундам на миллион лет.

Одна часть на квадриллион (ppq) означает одну часть на 1 000 000 000 000 000 () частей, то есть . Это эквивалентно примерно 2,5 минутам за возраст Земли (4,5 миллиарда лет). Хотя в аналитической химии встречается редко, измерения на уровне ppq иногда проводятся^[3].

Хотя Международное бюро мер и весов (BIPM) признаёт использование обозначений долей, они не являются официальной частью СИ^[1]. Следует отметить, что хотя «процент» (%) формально не входит в СИ, как BIPM, так и ISO считают, что «в математических выражениях международно признанный символ % (процент) может использоваться с СИ для обозначения числа 0,01» для безразмерных величин^[1]^[4]. По мнению IUPAP, «постоянным источником раздражения для сторонников строгого использования единиц остаётся применение процентов, ppm, ppb и ppt»^[5]. Хотя рекомендуется использовать СИ-совместимые выражения, обозначения долей по-прежнему широко применяются в технических дисциплинах. Основные проблемы обозначений долей изложены ниже.

Короткая и длинная шкалы

Поскольку названия больших чисел, начиная с «миллиарда», имеют разное значение в разных странах, BIPM рекомендует избегать использования «ppb» и «ppt» во избежание недоразумений. NIST занимает жёсткую позицию, заявляя, что «языковые термины [...] неприемлемы для использования с СИ для выражения значений величин»^[6].

Тысяча против триллиона

Хотя «ppt» обычно означает «частей на триллион», иногда оно используется в значении «частей на тысячу». Если значение «ppt» не определено явно, его приходится устанавливать из контекста.

Массовая, мольная и объёмная доли

Ещё одна проблема обозначений долей состоит в том, что они могут относиться к массовой доле, мольной доле или объёмной доле. Поскольку обычно не указывается, какая именно величина используется, предпочтительнее явно указывать единицы, такие как кг/кг, моль/моль или м³/м³, хотя все они безразмерны^[7]. Различие особенно важно при работе с газами, поэтому крайне важно указывать, какая именно доля имеется в виду. Например, коэффициент пересчёта между массовой долей 1 ppb и мольной долей 1 ppb для парникового газа CFC-11 в воздухе составляет примерно 4,7 (молярная масса CFC-11 / средняя молярная масса воздуха = 137,368 / 28,97 = 4,74). Для объёмной доли иногда добавляют индекс «V» или «v» (например, ppmV, ppbv, pptv)^[8]^[9]. Однако ppbv и pptv обычно используют для обозначения мольных долей — «объёмная доля» буквально означает, какой объём чистого вещества содержится в данном объёме смеси, и это редко используется, кроме случаев алкоголя по объёму.

Для различения массовой доли от объёмной или мольной иногда к сокращению добавляют букву «w» (от англ. weight, масса), например, ppmw, ppbw^[10].

Использование обозначений долей обычно достаточно строго закреплено в каждой конкретной области науки, но часто не совпадает с практикой других областей, что приводит к тому, что исследователи считают свой вариант (масса/масса, моль/моль, объём/объём, масса/объём и др.) единственно верным, а остальные — ошибочными. Это иногда приводит к тому, что авторы не указывают детали своей практики в публикациях, и другие могут неверно интерпретировать их результаты. Например, электрохимики часто используют объём/объём, а инженеры-химики — масса/масса и объём/объём, а химики, специалисты по охране труда и ПДК (например, допустимая концентрация газа в воздухе) — масса/объём. К сожалению, многие академические публикации высокого уровня не указывают, что именно подразумевается под обозначением долей, что раздражает некоторых читателей, особенно не являющихся специалистами в данной области, поскольку обозначение долей без пояснения может означать что угодно.

СИ-совместимые единицы, которые могут использоваться в качестве альтернативы. Обозначения, которые BIPM явно не признаёт подходящими для обозначения безразмерных величин в СИ, отмечены !.

Обозначения для безразмерных величин
Величина	СИ единицы	Наименование доли (short scale)	Сокращение или символ	Значение в научной нотации
Деформация...	2 см/м	2 части на сто	2%	2 × 10⁻²
Чувствительность...	2 мВ/В	2 части на тысячу	2 ‰ !	2 × 10⁻³
Чувствительность...	0,2 мВ/В	2 части на десять тысяч	2 ‱ !	2 × 10⁻⁴
Чувствительность...	2 мкВ/В	2 части на миллион	2 ppm	2 × 10⁻⁶
Чувствительность...	2 нВ/В	2 части на миллиард !	2 ppb !	2 × 10⁻⁹
Чувствительность...	2 пВ/В	2 части на триллион !	2 ppt !	2 × 10⁻¹²
Массовая доля...	2 мг/кг	2 части на миллион	2 ppm	2 × 10⁻⁶
Массовая доля...	2 мкг/кг	2 части на миллиард !	2 ppb !	2 × 10⁻⁹
Массовая доля...	2 нг/кг	2 части на триллион !	2 ppt !	2 × 10⁻¹²
Массовая доля...	2 пг/кг	2 части на квадриллион !	2 ppq !	2 × 10⁻¹⁵
Объёмная доля...	5,2 мкл/л	5,2 части на миллион	5,2 ppm	5,2 × 10⁻⁶
Мольная доля...	5,24 мкмоль/моль	5,24 части на миллион	5,24 ppm	5,24 × 10⁻⁶
Мольная доля...	5,24 нмоль/моль	5,24 части на миллиард !	5,24 ppb !	5,24 × 10⁻⁹
Мольная доля...	5,24 пмоль/моль	5,24 части на триллион !	5,24 ppt !	5,24 × 10⁻¹²
Стабильность...	1 (мкА/А)/мин	1 часть на миллион в минуту	1 ppm/мин	1 × 10⁻⁶/мин
Изменение...	5 нОм/Ом	5 частей на миллиард !	5 ppb !	5 × 10⁻⁹
Неопределённость...	9 мкг/кг	9 частей на миллиард !	9 ppb !	9 × 10⁻⁹
Сдвиг...	1 нм/м	1 часть на миллиард !	1 ppb !	1 × 10⁻⁹
Деформация...	1 мкм/м	1 часть на миллион	1 ppm	1 × 10⁻⁶
Температурный коэффициент...	0,3 (мкГц/Гц)/°C	0,3 части на миллион на °C	0,3 ppm/°C	0,3 × 10⁻⁶/°C
Изменение частоты...	0,35 × 10⁻⁹ f	0,35 части на миллиард !	0,35 ppb !	0,35 × 10⁻⁹

Следует отметить, что обозначения в столбце «СИ-единицы» выше в основном относятся к безразмерным величинам; то есть единицы измерения сокращаются в выражениях типа «1 нм/м» (1 н<зачёркнуто>м</зачёркнуто>/<зачёркнуто>м</зачёркнуто> = 1 × 10⁻⁹), так что отношение — это чистое число-коэффициент со значением меньше 1.

В связи с громоздкостью выражения некоторых безразмерных величин по правилам СИ, Международный союз теоретической и прикладной физики (IUPAP) в 1999 году предложил ввести специальное название «уно» (символ: U) для числа 1 в безразмерных величинах^[5]. В 2004 году в докладе МКМВ отмечалось, что реакция на предложение о введении уно была почти полностью отрицательной, и основной инициатор «рекомендовал отказаться от этой идеи»^[11]. На сегодняшний день уно не принят ни одной стандартизирующей организацией.
