Ново-Каменный мост

Расположен в створе Лиговского проспекта. Рядом с мостом расположен Крестовоздвиженский собор. Выше по течению находятся Предтеченский мост, ниже — Боровой мост. Ближайшая станция метрополитена — «Обводный канал».

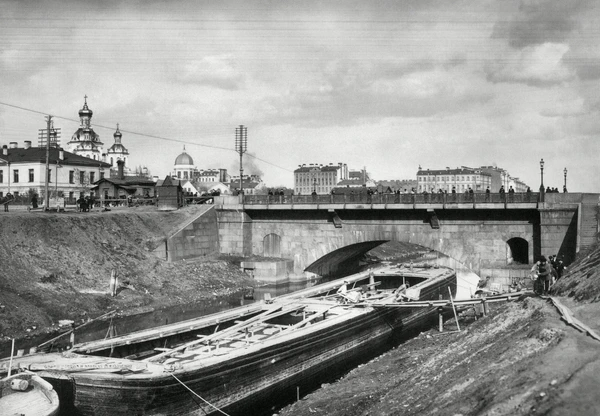

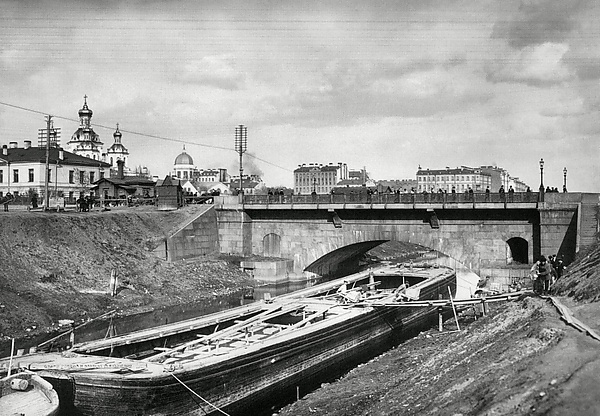

Первый мост на этом месте, деревянный, был построен в конце 1800-х годов, когда под руководством инженера Фёдора Герарда велись работы по прокладке Обводного канала. Основным назначением моста был пропуск вод самотечного Лиговского канала, уровень воды в котором был значительно выше, чем в Обводном. Мост-акведук получил название Ямского водопроводного^[2]. В 1814 году строительство Обводного канала возглавил инженер Пьер-Доминик Базен. По его проекту в 1816—1821 годах здесь был построен однопролётный каменный акведук. Отверстие моста длиной 25,6 м перекрывалось очень пологим гранитным сводом с деревянными водопроводными руслами для пропуска Лиговского канала^[3]. Мост был однопролётным арочным каменным, с четырьмя спускающимися к воде гранитными лестницами, гранитными тротуарами, ограждёнными чугунными перилами на металлических кронштейнах^[4]. Несмотря на последующие ремонты, архитектурный облик моста сохранялся в своём первоначальном виде^[5].

В 1846—1848 годах произведена перестройка моста инженером путей сообщения Александром Ераковым. Воды Лиговского канала протекали теперь по открытому лотку вдоль оси моста и гранитным резервуарам на берегах канала. В 1863 году для исключения просачивания воды песчаная засыпка под проезжей частью заменена сводами^[6].

Водяной лоток был засыпан песком в 1891 году в процессе работ по заключению Лиговского канала в трубу на участке от Таврического сада до Обводного канала. Два гранитных бассейна по обоим берегам канала были превращены в садики^[7][8].

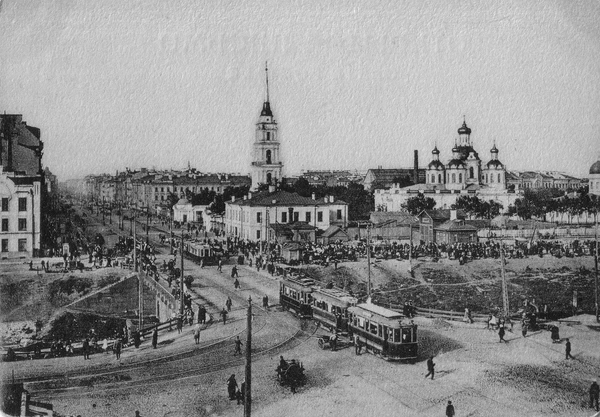

В 1902—1903 годах по распоряжению городской управы проезжая часть моста была уширена за счет выноса тротуаров на консоли^[9][10]. Две пары кронштейнов, поддерживающих тротуары, были скреплены попарно поперечными железными тягами, пересекающими проезжую часть под трамвайными путями^[5]. С 1914 года через мост начал ходить электрический трамвай^[11][12].

На мосту были установлены чугунные перильные ограждения эклектического стиля. По оценке архитектора Михаила Бунина рисунок перил имел ярко выраженный узбекский орнамент^[8]. Историк архитектуры Владимир Курбатов так описывал ограждения моста: «они имеют вид густого переплетения прямых линий в подражание заставкам русских рукописей XIII—XIV веков»^[13]. В путеводителе 1915 года автором перил моста был указан Огюст Монферран^[14]. В 1941—1942 годах перильное ограждение моста было частично разрушено артиллерийскими снарядами^[15][16]. Чугунные решётки были восстановлены в 1949 году силами Ленмосттреста^[17].

В начале 1940-х годов проектным отделом Ленмосттреста (инженеры Никифоров и Саларов) был составлен проект реконструкции моста, который был отклонен, так как «архитектура моста признана тяжелой и старомодной, неприемлемой в целом и в деталях»^[18]. В 1950-х годах в связи с интенсивным строительством в южных районах Ленинграда, мост уже не обеспечивал пропуск автотранспорта. Длина моста составляла 43 м, ширина — 24 м (ширина проезжей части была всего 14 м, из которых 5,3 м занимали трамвайные пути)^[5][8]. Положение осложнялось тем, что по набережной Обводного канала пролегла трасса транзитного грузового транспорта. Все это обуславливало необходимость транспортной развязки на пересечении этих магистралей. В 1967 году инженером института «Ленгипроинжпроект» Ароном Гутцайтом и архитектором Львом Носковым был разработан проект транспортного комплекса, который помимо моста, включал туннель на северном берегу под Лиговским проспектом и двухъярусную набережную^[19][20]. Новая планировка набережных предусматривала сдвиг оси русла канала на 7 м, в связи с чем использование прежней конструкции моста становилось невозможным. Фонари с торшерами в виде дельфинов^[21] намечалось перенести на Сенной мост, однако эти планы не были осуществлены^[8]. Работы по строительству велись с 1967 по 1970 года силами СУ-2 треста «Ленмостострой» под руководством главного инженера О. А. Розова и старшего производителя работ Н. П. Агапова^[22]. Движение по новому мосту было открыто 7 ноября 1970 года.

В 2007 году в ходе работ по реконструкции Лиговского проспекта на мосту выполнен капитальный ремонт трамвайных путей^[12].

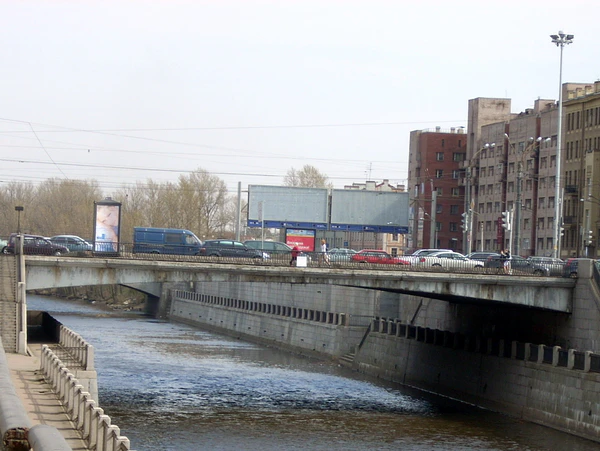

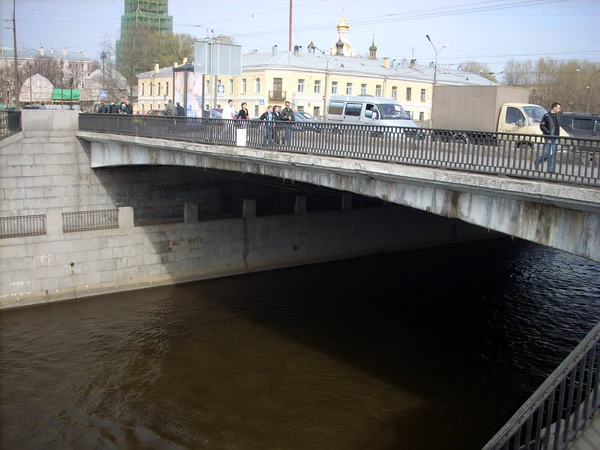

Мост однопролётный железобетонный рамный. По статической схеме — трёхшарнирная железобетонная рама расчётным пролётом 38 м. Пролётное строение состоит из железобетонных двутавровых балок. Всего в поперечном направлении установлено 37 балок на расстоянии между ними 1,205 м. «Ноги» рамы выполнены из монолитного железобетона. Рама покоится на высоком свайном ростверке. Четыре ряда свай наклонены «от берега», а два — «к берегу»; наклон свай 3:1. Поверхность устоев облицована гранитом. Расстояние в свету между «ногами» рам 35,25 м, а между подпорными стенами набережной первого яруса — 29,75 м. Длина моста (по задней стенке устоев) составляет 38,2 м, ширина – 44,8 м (ширина тротуаров — по 6,0 м)^[19][23][22].

Мост предназначен для движения трамваев, автотранспорта и пешеходов. Проезжая часть моста включает в себя 6 полос для движения автотранспорта и 2 трамвайных пути. Покрытие проезжей части и тротуаров — асфальтобетон. Тротуары отделены от проезжей части высоким гранитным парапетом. На мосту установлено металлическое перильное ограждение, завершающееся на устоях гранитными тумбами. С низовой и верховой стороны моста устроены гранитные лестничные спуски на нижний ярус набережной.
