Наблюдение максимумов при падении света на дифракционную решётку

Усло́вие наблюде́ния гла́вных ма́ксимумов при норма́льном паде́нии монохромати́ческого све́та — это фундаментальное соотношение в оптике, определяющее направления, в которых возникают интенсивные дифракционные максимумы при прохождении света через дифракционную решётку^[1].

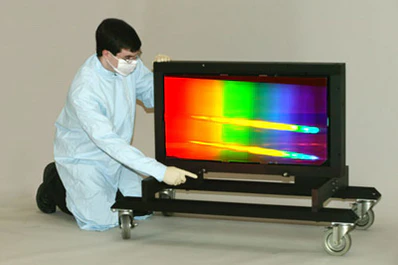

Дифракционная решётка — оптический прибор, состоящий из большого числа регулярно расположенных штрихов или щелей, нанесённых на прозрачную или отражающую поверхность. Она используется для разложения света на составляющие с разными длинами волн на основе явлений дифракции и интерференции^[2].

Когда на дифракционную решётку падает монохроматический свет с длиной волны ${\displaystyle \lambda }$ перпендикулярно её поверхности (нормальное падение), каждый штрих или щель действует как источник вторичных волн согласно принципу Гюйгенса — Френеля. Эти волны распространяются во всех направлениях и накладываются друг на друга, вызывая интерференционную картину^[3].

Интенсивные (главные) максимумы наблюдаются в тех направлениях, где волны от всех щелей приходят в фазе, усиливая друг друга. Это происходит, когда разность хода волн от соседних щелей равна целому числу длин волн^[4].

Условие возникновения главных дифракционных максимумов при нормальном падении света на решётку задаётся формулой:

${\displaystyle d\,\sin \theta _{m}=m\,\lambda ,}$

где:

• ${\displaystyle d}$ — период решётки (расстояние между центрами соседних щелей),
• ${\displaystyle \theta _{m}}$ — угол отклонения максимума порядка ${\displaystyle m}$ от направления падающего света,
• ${\displaystyle m}$ — порядок максимума (целое число: 0, ±1, ±2, …),
• ${\displaystyle \lambda }$ — длина волны света.

Эта формула показывает, что главные максимумы возникают под определёнными углами ${\displaystyle \theta _{m}}$, зависящими от длины волны и периода решётки. При известных ${\displaystyle d}$ и ${\displaystyle \lambda }$ можно вычислить углы, под которыми будут наблюдаться максимумы разных порядков.

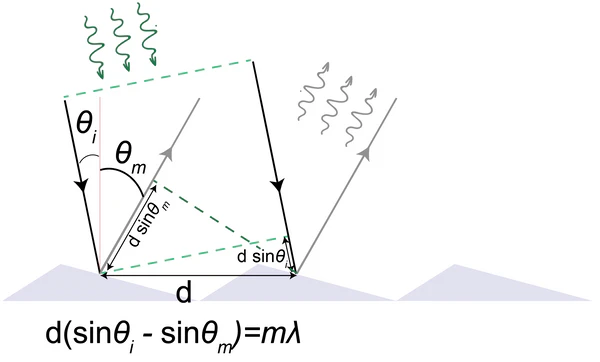

Разность хода волн от двух соседних щелей при нормальном падении равна:

${\displaystyle \Delta =d\,\sin \theta .}$

Для конструктивной интерференции эта разность должна быть кратна длине волны:

${\displaystyle \Delta =m\,\lambda .}$

Это приводит к условию:

${\displaystyle d\,\sin \theta _{m}=m\,\lambda .}$

Это условие называется формулой дифракционной решётки и определяет направления главных максимумов.

Допустим, на дифракционную решётку с периодом ${\displaystyle d=2\,\mu {\text{м}}}$ падает свет с длиной волны ${\displaystyle \lambda =500\,{\text{нм}}}$. Найдём углы, при которых возникают главные максимумы.

Для порядка ${\displaystyle m=0}$ (нулевой максимум):

${\displaystyle \sin \theta _{0}=0\Rightarrow \theta _{0}=0^{\circ }.}$

Для ${\displaystyle m=1}$:

${\displaystyle \sin \theta _{1}={\dfrac {1\times 500\,{\text{нм}}}{2\,\mu {\text{м}}}}={\dfrac {500\,{\text{нм}}}{2000\,{\text{нм}}}}=0{,}25\Rightarrow \theta _{1}\approx 14{,}5^{\circ }.}$

Для ${\displaystyle m=2}$:

${\displaystyle \sin \theta _{2}={\dfrac {2\times 500\,{\text{нм}}}{2\,\mu {\text{м}}}}={\dfrac {1000\,{\text{нм}}}{2000\,{\text{нм}}}}=0{,}5\Rightarrow \theta _{2}=30^{\circ }.}$

Таким образом, главные максимумы первого и второго порядков наблюдаются под углами приблизительно 14,5° и 30° соответственно.

• Спектральный анализ: Поскольку разные длины волн отклоняются на разные углы, дифракционная решётка позволяет разложить сложный свет в спектр, что используется в спектроскопии;
• Определение параметров: Зная углы дифракционных максимумов и порядок максимума, можно вычислить длину волны света или период решётки;
• Технологические применения: Дифракционные решётки используются в лазерной технологии, телекоммуникациях и оптических приборах.

• Период решётки: Меньший период ${\displaystyle d}$ приводит к большему углу дифракции для заданной длины волны и порядка ${\displaystyle m}$;
• Порядок максимума: С увеличением порядка ${\displaystyle m}$ угол дифракции возрастает, но интенсивность максимумов уменьшается;
• Длина волны: Для большей длины волны ${\displaystyle \lambda }$ соответствующий максимум смещается на больший угол.

Условие наблюдения главных максимумов при нормальном падении монохроматического света на дифракционную решётку выражается формулой ${\displaystyle d\,\sin \theta _{m}=m\,\lambda }$. Это соотношение связывает основные параметры дифракционной решётки и падающего света, позволяя предсказывать положение дифракционных максимумов. Понимание этого условия является ключевым для анализа спектральных характеристик света и разработки оптических приборов, использующих дифракцию для различных приложений.
