Диаграмма связей

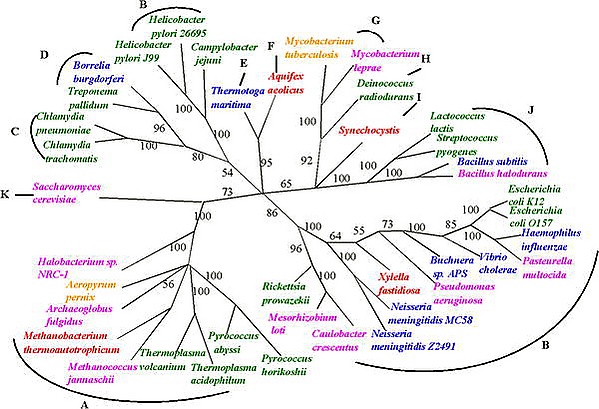

Графически схожие формы существуют на протяжении всей истории: в III веке Дерево Порфирия предложило иерархическое представление знаний, основанное на «Категориях» Аристотеля; в XIII веке «Дерево науки» Раймонда Луллия также являлось графическим деревом. В XVI веке Ангерран в трактате о достоинствах и их приобретении предложил визуализацию, близкую к современной диаграмме связей^[1]. Современная диаграмма связей была формализована английским психологом Тони Бьюзеном (Tony Buzan), который разработал концепцию при написании «Энциклопедии мозга и его использования» (англ. An Encyclopedia of the Brain and Its Use) в 1971 году; в это же время он применял аналогичную систему в своих телеуроках на BBC.

В 1970-х годах популярность приобрела теория специализированной деятельности полушарий мозга. Согласно ей, левое полушарие отвечает за логику, рациональное мышление, классификацию и язык, а правое — за креативность, глобальное мышление, способность к синтезу. Несмотря на критику в современной неврологии, именно анализ этих природных способностей интересовал Бьюзена. Он отмечал, что стандартные методы записи мыслей часто игнорируют использование цвета, ритма, рисунков и связей.

Некоторые психологи и лингвисты утверждали, что для понимания и запоминания текста важны лишь ключевые слова (т. н. «слова-названия»), которые составляют менее 30 % текста.

Термин «диаграмма связей» в русском языке аналогичен французскому «carte heuristique», заимствованному из книги «Organisez vos idées avec le Mind Mapping», авторы которой вдохновились переводом, предложенным Элен Трокме-Фабр для работ Тони Бьюзена. Термин «эвристическая» (от др.-греч. εὑρίσκω, eurisko — «я нахожу») подчёркивает функцию поиска связей между разрозненными во времени и пространстве знаниями.

Тем не менее, наряду с этим термином существуют и другие варианты («карта идей», «схема мышления», «карта разума», «карта мыслей» и др.), которые стремятся передать суть английского «mind map», избегая технических или излишне заумных оттенков.

Многие авторы, преподаватели и тренеры также продолжают использовать англоязычные «mind map» и «mind mapping», чтобы подчеркнуть фундаментальные принципы метода, заложенные изобретателем.

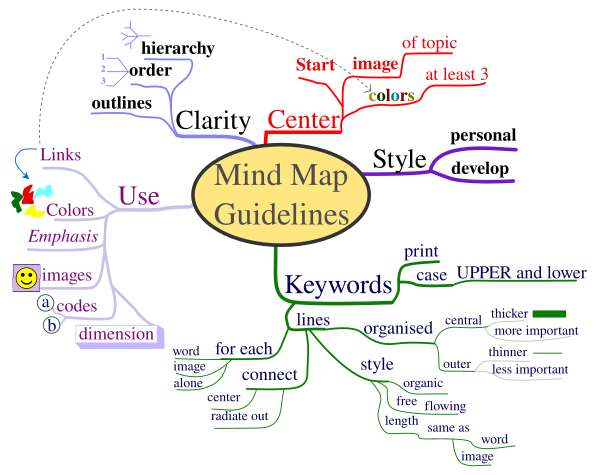

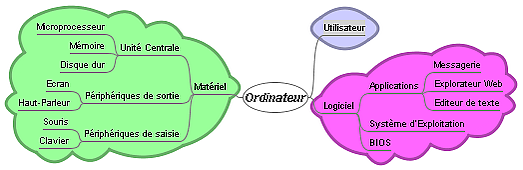

Диаграмма связей строится следующим образом: — в центре размещается тема или предмет, иллюстрированный рисунком и словом; — от центра во все стороны расходятся цветные ветви с ключевыми идеями (в виде изображений и слов); — далее происходит разветвление на подчинённые идеи, также оформленные образно и ключевыми словами.

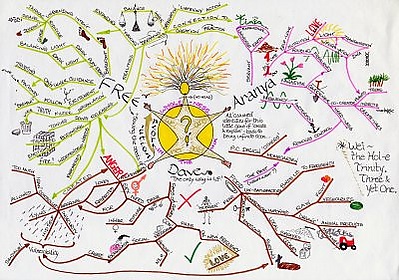

Диаграмму связей можно нарисовать просто на листе бумаги с помощью карандашей или фломастеров. Для совместной работы подходят доска или большой лист бумаги. Хотя сегодня активно применяются компьютерные инструменты, первые диаграммы были разработаны задолго до появления персональных компьютеров.

Диаграммы связей возможно создавать с помощью графических редакторов, однако специализированные программы более удобны для быстрой записи мыслей.

Среди первых компьютерных инструментов: Guide (1982, первая персональная гипертекстовая система), Think tank и The Idea Generator (1985). В поисковом движке «KartOO» (работал до 2010 г.) реализовывалась визуализация результатов с помощью диаграмм связей; также их применяли, например, музыкальный тематический поисковик «англ. Tuneglue»^[2] и сервис Google «Волшебное колесо» (Magic Wheel, 2010), предлагавший эвристическую визуализацию поисковых результатов.

Современные специализированные приложения для построения диаграмм связей перечислены в разделе ниже.

Диаграммы связей находят применение в личной, образовательной и профессиональной сфере:

• создание заметок;
• структурирование и организация записей;
• подготовка докладов и выступлений;
• проведение мозговых штурмов;
• помощь в реферировании;
• структурирование проекта;
• анализ и уточнение идей;
• выявление ключевых слов;
• визуализация сложных структур понятий;
• отображение персональных и профессиональных сетей;
• поддержка мнемотехнических приёмов;
• организация доступа к группе файлов по ссылкам.

Диаграммы связей используются в образовании и бизнесе; их принципы излагаются на курсах по менеджменту.

Хотя диаграммы связей зачастую эффективны, сведение их только к иерархической структуре может быть ограничивающим для ряда задач. Разные объекты могут иметь различные представления в зависимости от логики пользователя, что не всегда совпадает с его ожиданиями^[3].

Именно поэтому некоторые исследователи рекомендуют использовать реляционные модели или концептуальные схемы, когда между объектами множество пересекающихся, а не строго иерархических связей.

Тони Бьюзен, однако, оспаривает ограниченность исключительно иерархического подхода и утверждает, что диаграммы связей могут отображать любые типы отношений между элементами. На практике информация часто встречается сразу в нескольких местах схемы, применяются стрелки, дополнительные ассоциации между ветвями.

При этом каждая диаграмма отражает индивидуальную логику, восприятие и направление размышления автора.

Тем не менее, упрощённая иерархия полезна:

• когда число объектов невелико;
• либо если конечный результат требует иерархического формата (например, при планировании документа).

В ряде случаев отдельные ветви дерева содержат собственные поддеревья (или даже цикл), что снимает ограничение строго иерархической структуры.

Современные разработки объединяют принципы диаграмм связей с гиперссылками и средствами вики-разметки.

Аналогичная ситуация наблюдается в файловых деревьях: папка может содержать ярлык или символическую ссылку на любую другую папку, вплоть до самой себя.

Таким образом, одна идея (узел дерева) может относиться к нескольким ветвям, и структура ближе к графу: дерево — это частный случай ациклического графа.

Различные программы-редакторы включают функционал экспорта схемы в формат текстового документа с сохранением структуры, что облегчает подготовку сложных материалов.

Существует множество программ для создания диаграмм связей.

• Framindmap — онлайн-сервис от Framasoft (основой выступает Wisemapping, ранее — Mindmaps)
• FreeMind — для создания древовидных и концептуальных схем; мультиплатформенная, мультиязычная программа
• Freeplane — производная FreeMind, все платформы
• Vym (View Your Mind) — на базе библиотеки Qt
• KMI Compendium — для сложной документации и концептуальных карт, поддерживает трансклюзию
• Mindnode — для macOS
• Sémantik (ранее Kdissert) — для Linux
• Visual Understanding Environment (VUE) — подходит для составления концептуальных схем
• XMind — кроссплатформенная и многоязычная (есть платная Pro-версия с дополнительными функциями), поддерживает диаграммы причин и следствий, совместима с FreeMind
• Wisemapping — свободное онлайн-приложение (возможна установка на сервер)
• Labcraft и Mindcraft — модули для платформы электронного обучения Moodle

Существует ряд сервисов для коллективной работы и облачного хранения диаграмм связей:

• MindMup — онлайн-сервис создания диаграмм связей^[4]
• Bubbl.us — онлайн, можно создавать без регистрации
• Exobrain — инструмент для создания и онлайн-хранения диаграмм^[5]
• Creately — онлайн-сервис построения диаграмм^[6]
• Lucidchart — облачное решение для визуализации
• MindMeister — онлайн-сервис, бесплатная версия с лимитом на 3 карты
• Mindomo — облачный сервис^[7]
• Mind 42 — бесплатное коллективное создание и публикация диаграмм^[8]
• MisterMind — планировщик в формате карты^[9]
• Pearltrees — инструмент коллективного доступа к ссылкам с визуализацией в формате диаграммы
• wikimindmap — генерация «топограммы» на основе ключевых слов из Википедии^[10]
• Canva — создание, публикация и презентация диаграмм связей с возможностью выбора стиля, графических элементов и импорта медиа^[11]
• GitMind — сервис для создания диаграмм связей (mindmapping), бесплатная версия — до 10 карт^[12]

• Cacoo — онлайн-решение для создания mind maps и диаграмм^[13]
• Cmap Tool — редактор концептуальных карт, поддерживающий совместную работу^[14]
• My Job Network — для построения профессиональных связей и поиска работы
• iMindMap — разработан командой Тони Бьюзена^[15]
• MindManager — специализирован для профессионального использования
• MindView — профессиональный инструмент mind mapping
• NovaMind — полнофункциональная программа (для Windows и macOS)^[16]
• PersonalBrain — частично бесплатная, мультиплатформенная программа^[17]
