Ранее назывались — Панцирное судно, Панцирный корабль.
Броненосцы появились в 60-х годах XIX века в результате единовременного внедрения на боевых кораблях сразу нескольких достижений промышленной революции — достаточно мощной и компактной паросиловой установки, железной противоснарядной брони и тяжёлой артиллерии, способной с ней бороться.
Своим появлением в 1860-х годах броненосцы уничтожили значение парусных и парусно-паровых линейных кораблей и фрегатов как основной ударной силы военных флотов, и сами утратили значение основной ударной силы флота после появления дредноутов в 1906 году, но использовались и в Первой, и во Второй мировых войнах, а в составе флотов были и после Второй мировой войны.

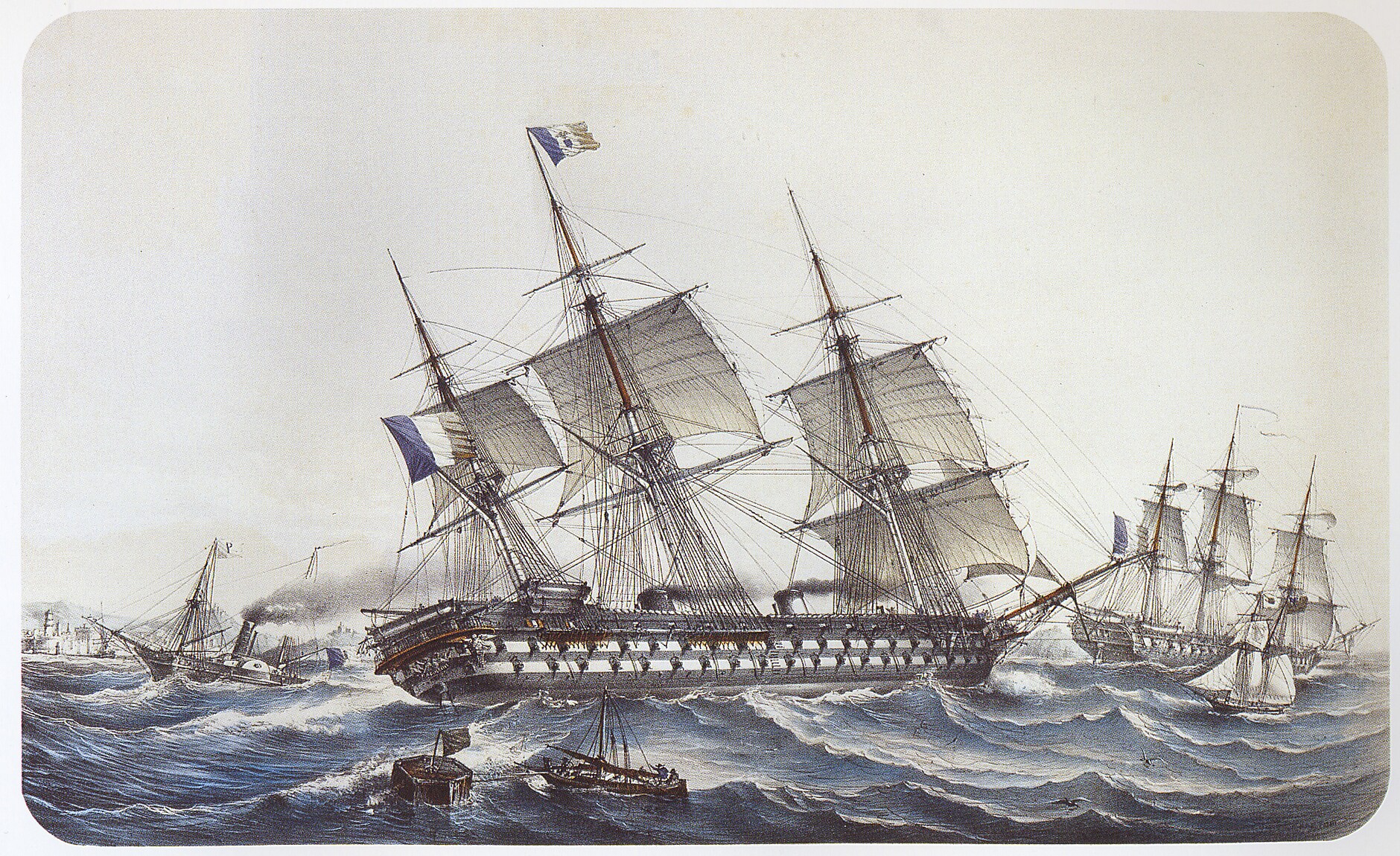

Napoléon 1850 года стал одним из последних классических линейных кораблей, и вместе с тем — был первым боевым кораблём, построенным в расчёте на максимально эффективное использование преимуществ, даваемых паровой машиной.
К середине XIX века парусные линейные корабли стали постепенно сдавать свои позиции в качестве основной боевой силы флотов, к чему привели два независимых друг от друга процесса (в равной степени завязанных на общий технический прогресс) — совершенствование корабельной артиллерии и внедрение на флоте парового двигателя.
Во второй четверти XIX столетия паровая машина прочно прописалась на флоте, однако большие размеры и очень высокий расход топлива, необходимость размещения уязвимых гребных колёс по бортам и невысокая надёжность заставляли смотреть на неё как на полезную, но не обязательную новинку, расширявшую возможности флота, а не открывавшую для него принципиально новые перспективы развития. Поэтому из боевых кораблей паровыми машинами оснащались только сравнительно слабые в боевом отношении пароходофрегаты, появившиеся в первой половине XIX века. Они имели одну батарейную палубу, разделённую на две части кожухами колёс, паровой двигатель и трёхмачтовое парусное вооружение, бывшее их основным движителем во время длительных плаваний.
Между тем, появление и распространение в 1840-х годах винтового движителя, а также надёжных и относительно мощных паровых машин привело к тому, что парусные линейные корабли оказались в чрезвычайно уязвимом положении: независящий от ветра паровой корабль, даже более низкого класса, мог с лёгкостью держаться с носа или кормы парусного оппонента, обратив всю мощь своей бортовой батареи против немногочисленных погонных или ретирадных орудий парусника. Пароходы также значительно лучше маневрировали в условиях ограниченной акватории и могли, почти не теряя скорости, идти против ветра, что для парусника было нереально.
В 1822 году французским артиллеристом Пексаном был предложен новый тип артиллерийского орудия — бомбическое, крупнокалиберная пушка с относительно коротким стволом, способная стрелять разрывными снарядами (бомбами) по настильной траектории. Орудие Пексана стреляло тяжёлыми бомбами, способными проломить обшивку и взорваться внутри деревянных конструкций корабля, что позволяло на дистанции 1000—1500 м потопить вражеский корабль всего 20-25 удачными попаданиями. Для сравнения, при стрельбе ядрами поражались в основном рангоут и экипаж, так что для вывода из строя крупного корабля требовалось огромное количество — сотни и даже тысячи — попаданий, чего обычно удавалось достичь, лишь сконцентрировав против одной цели огонь нескольких равных ей кораблей. В результате морские сражения носили затяжной и зачастую нерешительный характер.
Широкое распространение артиллерийских бомб изменило эту ситуацию самым радикальным образом, благодаря чему новое оружие быстро приобрело такую репутацию, что даже современные историки зачастую оказываются в плену явно завышенных представлений о его боевых возможностях. На деле, крупные деревянные корабли зачастую вполне успешно переживали обстрел из бомбических орудий — например, в битве при Лиссе австрийский деревянный линейный корабль Kaiser выдержал весьма интенсивный обстрел бомбами с предельно малого расстояния, при этом не только не был потоплен, но, хотя и понёс огромные потери в экипаже и полностью лишился рангоута, после боя своим ходом дошёл до места базирования (и впоследствии был перестроен в панцирный броненосец).
Между тем, состоявшееся в 1830-х годах повсеместное принятие орудий Пексана стало одной из причин схода со сцены больших линейных кораблей: так как из-за значительного веса считавшихся теперь наиболее мощным оружием тяжёлых бомбических пушек их можно было безопасно устанавливать только на нижней орудийной палубе линейного корабля, реальная разница в огневой мощи между многопалубным линейным кораблём и фрегатом с единственной батарейной палубой практически стёрлась. В плане живучести линейный корабль и фрегат были в равной степени уязвимы для бомб, при этом фрегат мог за счёт лучших обводов развивать большую скорость и стоил существенно дешевле, высокий корпус же линейного корабля был очень удобной мишенью для комендоров противника.

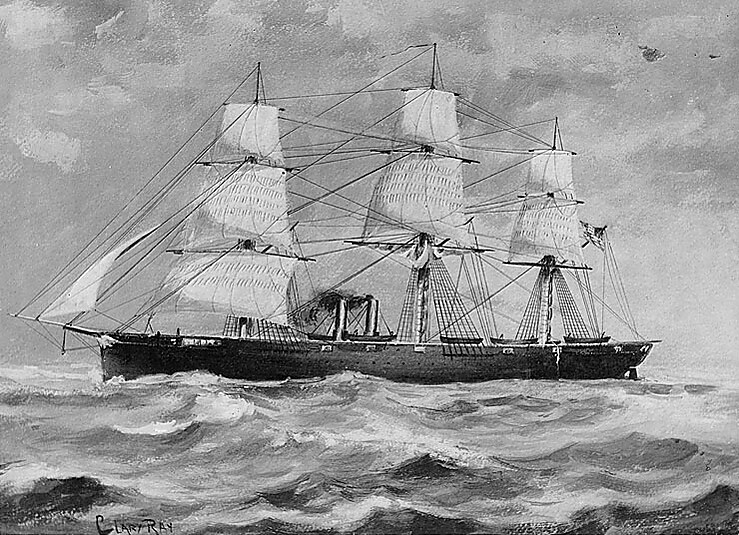

USS Niagara 1857 года — винтовой фрегат с мощным артиллерийским вооружением из 12 гладкоствольных 11-дюймовок системы Дальгрена.
Впоследствии вместо специализированных чисто бомбовых пушек (англ.shell guns), имевших плохую баллистику, появились универсальные крупнокалиберные орудия, вроде английского 68-фунтового системы Дандаса (1846 год) или американских систем Дальгрена и Родмана — ещё более крупные и тяжёлые, способные стрелять как тяжёлыми ядрами (что вскоре пригодилось против броненосцев), так и более лёгкими, но имеющими мощный разрывной заряд бомбами и сочетавшие крупный калибр с высокой начальной скоростью и настильностью траектории. Даже крупные корабли могли нести лишь небольшое количество таких орудий, но по своей разрушительной силе они на порядок превосходили старые пушки эпохи паруса.
Наступила эпоха огромных (порядка 5000 тонн) фрегатов с тяжёлой артиллерией, по суммарной массе бортового залпа превосходящих линейный корабль. Первыми большие и сильные фрегаты начали строить американцы (1855—1857 годы, тип Colorado по 4500 тонн и последовавший за ними ещё более крупный Niagara в 5500 тонн), но наиболее крупными по размерам были британские типа Mersey — Orlando (1858 год, 5600 тонн). Сюда же относились и крупные, тяжеловооружённые фрегаты русского флота, вроде «Генерал-адмирала» (1858 год, 5700 тонн) и «Александра Невского» (1861 год, 4500 тонн). Все они уже имели паровые машины и винтовой движитель.
Чтобы обеспечить хороший ход под парами и разместить на единственной орудийной палубе батарею из большого числа мощных орудий, их длину довели до предельной — в случае «англичан» даже запредельной — для деревянного корпуса. Эти корабли были настоящими шедеврами техники своего времени, «лебединой песней» уходящего в прошлое деревянного кораблестроения. Считалось, что в бою «суперфрегаты» будут держаться от противника на наибольшей возможной дистанции, что должно было снизить их уязвимость за счёт меньшего числа попаданий — при этом их дальнобойная и точная артиллерия позволяла на этой дистанции «достать» хуже вооружённого противника, а высокая скорость — диктовать дистанцию боя и держать цель на выгодных курсовых углах.
В то же самое время сильнейшие морские державы — Британия, Франция и в меньшей степени Россия — все ещё продолжали по инерции строительство крупных винтовых линейных кораблей и снабжение паровыми машинами уцелевших парусных, однако боевая ценность их была сравнительно невысока.
Крымская война позволила окончательно подтвердить уже сделанные к тому времени выводы: во-первых, критическую уязвимость деревянных кораблей для бомбических орудий, во-вторых — абсолютную необходимость иметь на полноценном боевом корабле паровой двигатель. И если с уязвимостью деревянного корпуса для бомб ещё как-то можно было смириться, надеясь на то, что более тяжёлые и дальнобойные орудия, хороший ход и выучка экипажа позволят «переиграть» противника и отправить его на дно раньше, чем тот успеет нанести серьёзные повреждения в ответ — то наличие на корабле паровой машины делало его крайне уязвимым: единственное удачное попадание обычного ядра, выпущенного из современного тяжёлого орудия, в котельное или машинное отделение было способно вывести его из строя на весь оставшийся бой.
Выходом из сложившегося положения была предложенная ещё задолго до того (в том числе и самим Пексаном) защита корабля бронёй из железных плит, причём при её выработке ориентировались не на защиту исключительно от бомб (для чего было бы достаточно сравнительно тонких железных листов), а именно на прикрытие котлов, машин и, в меньшей степени, артиллерии от обычных ядер. Однако внедрение этого новшества задержалось невысоким уровнем металлургической промышленности. Лишь англичане в начале 1840-х годов опробовали тонкую броню — было обстреляно судно «Самум», имевшие 12,8-мм железные борта — однако тут же забраковали идею: тонкие листы железа, легко раскалывая артиллерийские бомбы, совершенно не защищали от тяжёлых ядер, давая множество опасных осколков с острыми зазубренными краями. В результате был сделан неверный вывод о превосходстве дерева как материала для корпуса боевых кораблей. Такой же вывод был сделан и для относительно толстой железной брони по результатам обстрела 150-мм многослойной плиты из тонких (10-12 мм) листов: хотя 50-фунтовое ядро застревало в ней без сквозного пробития, бомбы того же калибра своими взрывами легко разрушали пакет, при этом осколки железа летели во внутренние помещения.
Плавучие батареи французов под Кинбурном в 1855 году.
Между тем, уже в 1855 году — во время Крымской войны — французы применили в бою «плавучие батареи» Lave (Лав), Devastation (Девастасьон) и Tonnante (Тоннант) — небольшие (1625 тонн) и тихоходные (5-6 узлов), но бронированные (4-дюймовые сплошные кованые железные плиты на толстой деревянной подложке) пароходы, на которых было установлено небольшое число крупнокалиберных орудий, стрелявших разрывными снарядами. Они с успехом бомбардировали крымское побережье и принудили к сдаче укрепление Кинбурн в устье Днепра. В то же самое время Россия строила для защиты Кронштадта бронированные несамоходные суда — батарейные плоты, на каждом из которых размещалось по четыре 196-мм пушки, прикрытых коваными железными плитами толщиной 120 мм.[1]
Успех эксперимента с плавучими батареями — особенно на фоне тех тяжёлых повреждений, которые до этого получали в аналогичных атаках деревянные линейные корабли — привели к тому, что Франция в 1857 году полностью прекратила постройку деревянных линейных кораблей, сосредоточившись на создании защищённых бронёй фрегатов, которые объединили бы все появившиеся к тому времени новинки — тяжёлую артиллерию, мощный и надёжный паровой двигатель и противоснарядную броню. Несколько позднее к аналогичному решению пришли и англичане. Оставшиеся в составе флотов винтовые деревянные линейные корабли, многие из которых были новейшей постройки, либо переделывались в так называемые «панцирные» броненосцы, для чего с них срезались верхние палубы, а корпус обшивался железными плитами, либо выводились из состава флота и служили в качестве плавучих складов, казарм или учебных кораблей. Последние деревянные винтовые линейные корабли были выведены из состава британского флота в начале 1870-х годов.
Деревянный батарейный броненосец La Gloire («Глуар») (Франция, 1859)
Броненосцы в сражении при Чарлстоне 7 апреля 1863 года

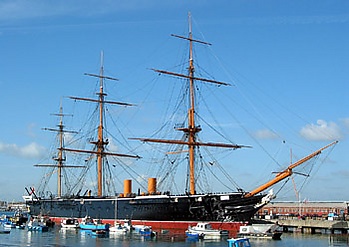

HMS Warrior (1860), первый броненосец с железным корпусом
Первым броненосным паровым кораблём нового типа, пригодным для плавания в открытом море, был французский панцирный батарейный броненосец La Gloire («Глуар» — «Слава»), спущенный на воду в 1859 году; у него киль и шпангоуты были металлическими, а обшивка — деревянной. Борта корабля имели броневой пояс толщиной 110—119 мм, от верхней кромки до 1,8 м ниже ватерлинии. В 1860 году в Англии на воду был спущен первый цельнометаллический броненосец Warrior(«Уорриор» — «Воин»). Именно эти корабли положили начало новому классу кораблей — броненосцам. К 1862 году французский флот уже имел шесть мореходных броненосцев (из них с железным корпусом только один) и около десятка броненосных плавучих батарей; англичане имели четыре мореходных броненосца (все железные) и восемь плавучих батарей.
В России первыми броненосными кораблями были введённая в строй в 1862 году канонерская лодка «Опыт», построенная на отечественных верфях, и заказанная в Англии плавучая батарея «Первенец», поднявшая флаг в 1863 году.
Первое боевое столкновение между бронированными паровыми кораблями произошло во время гражданской войны в США на Хэмптонском рейде 9 марта 1862 года, между броненосцами USS «Монитор» и «Вирджиния» (перестроенный фрегат «Мерримак») и формально окончилось ничьей. В дальнейшем в ходе Гражданской Войны имел место ещё ряд столкновений между броненосными кораблями северян и южан. В целом, Гражданская война дала сравнительно мало материала, полезного для дальнейшего развития броненосного судостроения, так как использовавшиеся обеими сторонами корабли были в основной массе немореходны, но зато в немалой степени способствовала популяризации «брони и тарана».
Первым полномасштабным сражением броненосных флотов была битва при Лиссе у острова Лисса 16 июля1866 (ныне о. Вис, Хорватия) в ходе Австро-Итальянской войны 1866—1867. Несмотря на значительное техническое и численное преимущество итальянцев, имевших вдвое больше кораблей и современную нарезную артиллерию, бой закончился тактической победой австрийцев, широко применявших таранную тактику.
К середине 1868 года в строю или достройке находилось уже 29 британских и 26 французских броненосцев, правда, британские принадлежали к 21 различному типу, а французские — только к восьми. Крупным броненосным флотом обладали и США, но представлен он был ограниченно мореходными кораблями, годными в основном для береговой обороны. На четвёртом месте находилась (несмотря на поражение при Лиссе) Италия, с её многочисленным флотом, пятое место с переменным успехом делили Россия, Турция и Испания (причём последние две в основном за счёт покупки броненосцев за границей). Постепенно подключались к гонке броненосного кораблестроения и прочие морские державы, в том числе и Россия, строившая массовые серии мониторов и приступающая к строительству мореходных башенных броненосных фрегатов.
Тип большого безбронного фрегата после появления броненосцев также не остался «не у дел» — некоторое время эти корабли, но уже с металлическими или композитными корпусами (такие, как английские «Шах» и «Инконстант» по 6200 тонн) считались идеальными для крейсерской службы в океане. Ошибочность подобного мнения выявилась лишь после битвы в бухте Пакоча во второй половине 1870-х, что положило начало эволюции нового типа в какой-то мере защищённого бронёй корабля — бронепалубного крейсера.

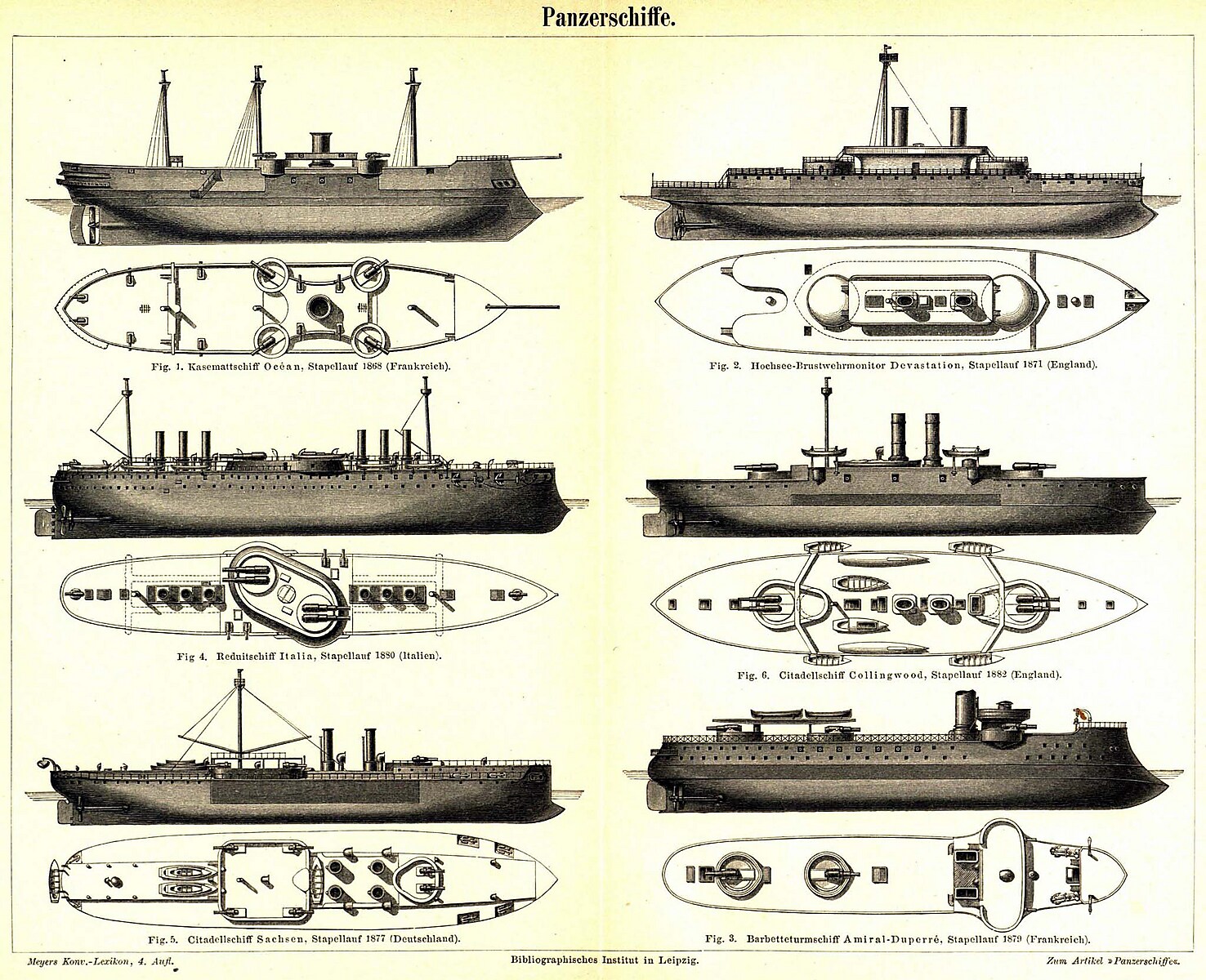

Различные типы ранних броненосцев (слева направо, сверху вниз, броневой пояс выделен тёмным): казематный со вспомогательной артиллерией в барбетах; брустверный башенный; цитадельный с артиллерией в одном барбете; цитадельный с артиллерией главного калибра в барбетах и вспомогательной в центральном каземате; цитадельный с артиллерией в барбетах; барбетный.
Период от появления первых броненосцев в 1860 году до установления их окончательного облика в последнем десятилетии XIX века был ознаменован постоянным активным поиском идеального типа, породившим множество самых разнообразных конструкций.
Иногда указывается, что снабжение броневым поясом деревянных кораблей, которое породило тип панцирных броненосцев, наподобие «Глуара», считалось только временной мерой. В качестве доказательств приводится то, что они обладали всеми недостатками деревянных кораблей — невозможность организации водонепроницаемых переборок и пожароопасность, к чему добавляют так называемую проблему совместимости материалов — дерево нуждалось в долгой подготовке, вымачивании и сушке, иначе оно гнило вблизи железа, а железо ржавело вблизи гниющего дерева.
Этому противоречит тот факт, что броненосцы с деревянными корпусами строили весьма долго, далеко за пределами эпохи первых экспериментов с бронёй — все 1860-е и значительную часть 1870-х годов. В особенности дерево считалось пригодным для океанских броненосцев, рассчитанных на длительные переходы. Дело в том, что железный корпус в открытом море очень быстро покрывался обрастаниями (прежний метод борьбы с обрастанием в виде обшивки днища медными листами был неприменим), что существенно снижало ходовые качества корабля. Доходило до того, что днища железных корпусов для защиты от обрастания поверх обшивали деревом, а затем ещё и медью, или строили суда с железным набором и деревянной обшивкой. Лишь внедрение во второй половине 1870-х годов стали, преимущества которой как перед деревом, так и перед железом были совершенно очевидны, привело к окончательному переходу на металлические корпуса для броненосных кораблей. Например, из массовых серий французских броненосцев 70-х годов XIX века корабли типа Océan (1870), Richelieu (1876) и Colbert (1878) имели деревянные корпуса, в то время, как тип Friedland (1877) — железный, а Redoutable (1876) — стальной.
Таким образом, все три материала использовались параллельно вплоть до конца 1870-х годов. Железо и дерево были в какой-то степени взаимозаменяемыми материалами, так как набор железных судов тех лет во многом повторял деревянный по конструкции. Иногда по одному и тому же проекту строили один корабль с деревянным корпусом, а другой — с железным, лишь внося в него необходимые изменения с учётом используемого материала. Существовало также множество вариантов композитной конструкции корпуса, частично из железных — частично из деревянных элементов. По сути, практически все деревянные броненосцы (и, в целом, практически все деревянные корабли середины и второй половины XIX века) были скорее композитными, так как их набор имел множество железных распорок, раскосов (ридерсов) и усилителей. Для защиты от возгорания надводный борт обычно обшивался тонким листовым железом. Таким же образом решалась и проблема разделения деревянного корпуса на водонепроницаемые отсеки — переборки просто выполняли из железа, со всеми необходимыми герметичными дверьми и уплотнениями вокруг внутрисудовых коммуникаций (впрочем, водонепроницаемые переборки имелись ещё в деревянных корпусах джонок).
Многие из деревянных бронированных кораблей прослужили весьма долго, до конца XIX — начала XX века. Очень долго служили и австрийские панцирные броненосцы с их крепкими дубовыми корпусами: так, построенный в 1866 году броненосный фрегат S.M.S. Erzherzog Ferdinand Max, прославившийся при Лиссе, находился на активной службе до 1886, затем использовался в качестве тендера до 1889, когда он был превращён в блокшив, пока наконец не был разобран в 1917. То есть, в сумме этот корабль прослужил в первой линии 20 лет и просуществовал 51 год, пережив Первую мировую войну. Срок службы деревянного корпуса в решающей степени зависел от использованного при строительстве материала и условий эксплуатации, включая регулярное обслуживание. Например, корпуса из хвойных пород — лиственницы, сосны, ели — приходили в негодность за 10-15 лет, в то время, как крепкие дубовые и построенные из тропических пород дерева регулярно служили лет по 20-30. Соответствующей, однако, была и разница в цене, а учитывая, что редкий корабль в те годы оставался в первой линии дольше 10 лет из-за быстрого морального устаревания, выбор зачастую делался в пользу дешевизны, а не качества.
Кроме того, даже на железных и стальных броненосцах броня очень долгое время устанавливалась не иначе, как через толстую подкладку из древесины, которая амортизировала удары снарядов о броню, предохраняла железный корпус от расшатывания, и в целом увеличивала срок службы корабля. Причём слой дерева был в несколько раз толще, чем сама броня. Например, на российских башенных броненосных фрегатах «Адмирал Лазарев» и «Адмирал Грейг» многослойная броня состояла из прилегавших непосредственно к металлической обшивке борта горизонтальных 229-мм тиковых брусьев, положенных на них 25,4-мм железных листов вспомогательной брони, вертикальных 203-мм тиковых брусьев, между которыми устанавливались железные угольники той же высоты, и, наконец, 114-мм наружных броневых плит. Железные угольники под плиты должны были предотвращать разрыв наружных плит брони из-за прогиба от удара снаряда, тиковая прокладка — амортизировать сам удар, предотвращая разрыв заклёпок, соединяющих листы обшивки и набор корпуса. Вспомогательная внутренняя броня должна была защищать от снарядов, пробивших внешнюю. Для защиты дерева подкладки использовался сначала сурик, а затем — специальный «клей Хейса», считавшийся абсолютно надёжным средством предотвращения гнили.
Эпоха броненосцев пришлась на период быстрого развития паровых двигателей, в котором потребности военного флота во многом играли роль катализатора.
Паровая машина английского броненосца Bellerophon. 1865 год.
Первые броненосцы снабжались весьма примитивными паровыми машинами однократного расширения, по своей конструктивной схеме по сути напрямую восходящими к двигателю Уатта. Паром их снабжали также исключительно примитивные прямоугольные огнетрубные котлы, представлявшие собой по сути наполненный водой железный короб, внутрь которого была вставлена топка и через который были пропущены идущие от неё к дымоходу дымогарные трубы. Давление пара в таких котлах не превышало 1,4 — 1,5 атм, а опасность самопроизвольного взрыва была вполне реальной — не говоря уже о последствиях попадания снаряда. В 1860-х годах стали появляться струйные конденсаторы пара, в которых отработавший в цилиндрах пар смешивался с холодной забортной водой, несколько снизившие расход воды, до этого бывший катастрофически большим.
К середине 1870-х годов на военных кораблях стали применяться цилиндрические огнетрубные котлы, в сочетании с применением поверхностных конденсаторов позволившие довести давление до 4 — 4,5 атм. К этому времени стали использоваться и более эффективные паровые машины типа «компаунд», в которых отработанный пар из цилиндра высокого давления поступал в один или несколько цилиндров низкого давления, имеющих больший диаметр для компенсации меньшего давления пара — первым броненосцем с ними стал HMS Alexandra, спущенный в 1875 году. Их внедрение позволило снизить расход угля и существенно повысить удельную (на тонну веса) мощность механизмов. Стали применяться вентилятор для создания форсированной тяги в топках за счёт повышения давления в кочегарках.
Вертикальная машина тройного расширения американского броненосца Wisconsin. 1898 год.
На протяжении 1880-х годов на смену сложным, громоздким и малоэффективным горизонтальным машинам пришли вертикальные.
Водотрубные котлы типа «Ярроу» для чилийского линкора. Великобритания, 1905 год.
К 1890-м года на военных кораблях стали получать распространение более безопасные в обращении и позволяющие намного быстрее разводить пары водотрубные котлы, в которых вода циркулировала по расположенным внутри топки кипятильным трубкам, благодаря чему давление пара было доведено до 10 атм и более, а опасность взрыва резко снизилась (обычно разрывались лишь отдельные трубки, что не приводило к катастрофическим последствиям). Впервые они были применены на французском «Бренню», спущенном в 1891 году. Водотрубные котлы потребовали введения опреснителей, так как их питание не могло осуществляться забортной водой.
В результате этих мер за 30 лет с 1865 по 1895 год мощность силовой установки броненосцев возросла в 4…5 раз, а скорость хода — с 11…13 до 17…18 узлов.
Совершенствовались и вспомогательные механизмы, что выразилось главным образом во всё более широком применении сервоприводов (паровые рулевые машины — с 1866 года, гидропривод наведения орудия — в 1870-х) и электротехники (паровая динамо-машина — в середине 1870-х, электропривод наведения орудия — в 1890-х).
Совершенствование главных механизмов и расширение ассортимента вспомогательного оборудования постепенно качественно меняли броненосные корабли, готовя почву для качественного скачка в их боевой эффективности, произошедшего в самом начале XX века.

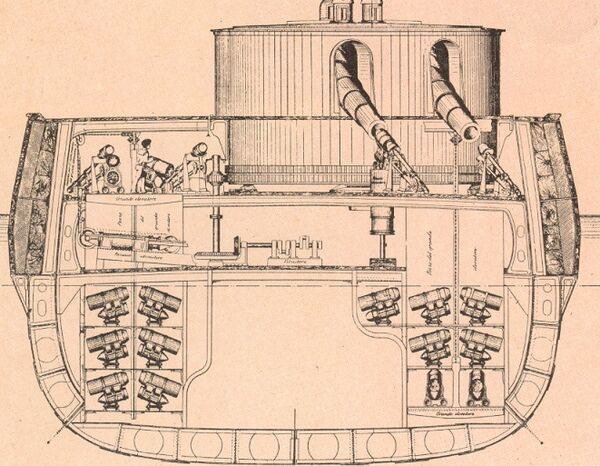

Разрез по 450-мм орудийной башне итальянского броненосца «Кайо Дуилио» (1880 год). Хорошо видна деревянная подкладка, отделяющая броню от железного корпуса.
Броневые плиты броненосного фрегата Warrior были установлены через толстую прокладку из дерева. Эта схема бронезащиты стала эталонной на долгие годы.
Уже с самого появления брони на кораблях наметились две противоположные схемы бронезащиты[источник не указан 2680 дней].
Создатели плавучих батарей, мониторов и прочих кораблей, предназначенных для обороны своего побережья и атаки неприятельского старались как можно более полно защитить бронёй свои детища, прикрыв ей весь борт, а также верхнюю палубу и даже надстройки. Именно таковы были встретившиеся друг с другом в бою на Хемптонском рейде «Монитор» и «Вирджиния», полностью закованные в довольно толстую по тем временам броню. Так, «Монитор» имел бортовой пояс толщиной от 3 до 5", а его башня и боевая рубка были защищены бронёй толщиной до 8-9", в то время абсолютно неуязвимой. Палуба также была прикрыта дюймовыми бронеплитами, вполне эффективными при возможных для артиллерии того времени углах падения в пределах порядка 25°. При этом, у «Монитора» полностью отсутствовали какие либо помещения для экипажа, расположенные выше ватерлинии — морякам приходилось располагаться в трюме, в тесноте, духоте и темноте. Идеальный для боя, неуязвимый «Монитор» и его многочисленное потомство оказались ужасными кораблями с точки зрения службы мирного времени. Кроме того, органическим недостатком мониторов была очень плохая мореходность — прямое следствие исключительно малой высоты полностью закрытого тяжёлой бронёй надводного борта при ограниченном водоизмещении. По сути, они оказались предшественниками броненосцев береговой обороны, так как все попытки строительства океанских мониторов оканчивались неудачей[источник не указан 2680 дней].
При создании же первых мореходных броненосных кораблей быстро выяснилось, что полностью защитить их корпус бронёй адекватной толщины невозможно. Для мореходного броненосца оказалось необходимо иметь высокий борт, пусть даже и не полностью защищённый бронёй, а также обширные небронированные корпусные и палубные надстройки для размещения экипажа и других целей. В результате эволюция броненосных кораблей пошла по другому пути — вместо целиком закованных в броню мониторов стали строить корабли, имеющие сравнительно узкий броневой пояс по ватерлинии, компактное броневое прикрытие артиллерии и большой запас плавучести, за счёт чего они не тонули даже при принятии на борт большого количества воды через пробоины. Если борт первого французского броненосца — «Глуара» — был прикрыт бронёй умеренной 4-дюймовой толщины от штевня до штевня, то уже у последовавших за ним «Мадженты» и «Сольферино» полным был лишь 4,5-дюймовый нижний броневой пояс, идущий вдоль ватерлинии, защищающий же батарею чуть более тонкий верхний пояс оставлял не имеющие особого значения для боевой живучести корабля оконечности деревянного корпуса совершенно открытыми. Англичане с самого начала строили свои корабли по этой схеме — у «Уориорра» борт был прикрыт бронёй лишь на 67 из 127 метров общей длины, причём незащищённой оставалась даже часть батареи, вместе с рулевым устройством. Зато этот корабль обладал идеальной мореходностью и отличным для своего времени 14-узловым ходом (правда, ценой плохой манёвренности)[источник не указан 2680 дней].
И в том, и в другом случае броня была железной, причём американцы изначально предпочитали многослойные пакеты из сравнительно тонких листов, на Континенте же с самого начала использовались толстые монолитные плиты. На «Уорриоре» их пытались снабжать входящими друг в друга пазами и гребнями, повышавшими стойкость бронирования, однако ввиду огромной стоимости и невозможности быстрой замены отдельной повреждённой плиты от этого решения очень быстро отказались. В любом случае, как уже указывалось, броня устанавливалась на толстую (в несколько раз толще её самой) подкладку из твёрдого дерева, предохраняющую корпус от губительных сотрясений, возникающих при попадании снаряда.
«Французская» схема бронезащиты
Первый, кто сформулировал требования, которым должна в комплексе отвечать броневая защита, стал французский корабельный инженер Эмиль Бертен. Для своего времени его принципы были поистине революционными.
В основе теории Бертена лежал анализ условий, при которых можно было обеспечить живучесть корабля в зависимости от получаемых в бою повреждений корпуса. Например, что небронированный надводный борт и тонкие переборки, легко подверженные разрушению от фугасных снарядов, не могут рассматриваться при расчётах остойчивости и непотопляемости, поэтому броня должна не просто покрывать жизненно важные центры корабля, но и обеспечивать требуемый запас плавучести. Далее он высказался о необходимости применения продольных переборок в подводной части корпуса, двух броневых палуб, так называемого «клетчатого слоя» (многочисленных герметичных отсеков и клеток) и выдвинул предложения по устройству водонепроницаемых дверей, горловин и многие другие, эти принципы легли в основу новой французской двухпоясной системы бронирования, сменившей старую французскую — «всё или ничего», применявшуюся раньше[2].
После признанного недостаточно защищённым «Уориорра» на какое-то время в английском флоте утвердилась схема защиты, аналогичная первым французским броненосцам: ватерлиния прикрывалась полным, идущим от штевня до штевня и в носу переходящим в подкрепления тарана, поясом толстой брони, надёжно обеспечивающим плавучесть корабля, расположенную выше батарею же защищал короткий второй пояс, который на казематных кораблях (см. ниже) часто прикрывал лишь менее половины от общей длины борта[источник не указан 2680 дней].
Между тем, уже к концу 1860-х годов эту схему ожидал кризис: мощность артиллерии быстро росла, и для того, чтобы противостоять её снарядам, толщину брони приходилось постоянно наращивать, что, в свою очередь, вынуждало уменьшать площадь бронезащиты.
Брустверный броненосец. Помимо главного пояса по ватерлинии, бронёй прикрыты возвышающийся над бортом бруствер и орудийные башни.
Первым решением проблемы стал предложенный главным конструкторов флота Э. Ридом брустверный броненосец, или так называемый «брустверный монитор» — тип броненосца, у которого над низким, полностью бронированным бортом был надстроен бронированный бруствер длиной примерно в половину длины корабля, в пределах которого размещались механизмы башенных артиллерийских установок, рубка, люки, трубы и прочие важные части корабля, что существенно повышало мореходность при сохранении основных преимуществ монитора. В изначальном проекте корабль был полностью бронирован выше ватерлинии, по образцу своих предшественников — брустверных мониторов типа «Цербер», однако в итоговом варианте бруствер оказался окружён лёгкой надстройкой, служащей для помещения экипажа и образующей в носовой части невысокий полубак. Брустверные корабли могли сравнительно безопасно совершать морские плавания, тем не менее, сильно заливались водой и теряли ход при курсе против волны из-за возрастания сопротивления, что делало их применение оправданным в основном во внутренних морях — Средиземном, Балтийском и так далее. Яркие представители этого типа — появившиеся практически одновременно английский «Девастейшн» 1873 и русский «Пётр Великий» 1872[источник не указан 2680 дней].
Британский броненосец «Инфлексибл» (1880)
Выработанный на «Девастейшене» и аналогичном ему по концепции «Дредноуте» тип корабля был признан удачным, и на какое-то время это решение стало восприниматься в английском флоте в качестве оптимального. Между тем, дальнейший рост мощности артиллерии привёл к тому, что считавшийся в своё время неуязвимым «Девастейшен» уже к концу того же десятилетия по сути оказался лишённым защиты — новые орудия пробивали бы его броню на любой дистанции и в любой проекции. Для защиты от снарядов таких монстров, как выпускавшиеся на экспорт весившие более 100 тонн 17,72" (450 мм) орудия Армстронга, была необходима железная броня толщиной 500—600 и более мм, прикрыть которой весь борт хотя бы по ватерлинии представлялось совершенно невозможным ввиду её огромной массы.
Схема бронирования цитадельных броненосцев типа «Колоссус» (1882 год). За пределами цитадели борт совершенно не прикрыт бронёй, а вся защита от затопления возложена на горизонтальную броневую палубу.
Новым вариантом решения проблемы, предложенным сменившим Рида на его посту Н. Барнаби, был цитадельный броненосец — корабль, у которого вся броня сосредоточена в средней части корпуса, защищая боевую часть (боезапас, артиллерийские механизмы и рубку), над которой устанавливались башни или барбеты с несколькими орудиями очень большого калибра. Бронирование носовой и кормовой частей при этом либо отсутствовало, либо было минимально, обычно ограничиваясь расположенной на уровне ватерлинии горизонтальной броневой палубой со скосами. Первые представители этого типа — английский «Инфлексибл» (англ.inflexible — «Несгибаемый») 1881 года и итальянский «Дуилио» 1880 года, который был заложен раньше, но завершён строительством намного позже своего английского аналога[источник не указан 2680 дней].
Сутью цитадельной схемы было то, что плавучесть корабля должна была всецело обеспечиваться цитаделью и в теории не зависела от ничем не защищённых надводных оконечностей, которые должны были пронизываться крупнокалиберными снарядами через оба борта навылет без особого ущерба. Между тем, на практике этот замысел конструкторов постоянно подвергался сомнению со стороны военных моряков, кроме того, повреждения в носовой части должны были весьма сильно сказаться на скорости и манёвренности корабля.
Впоследствии появилась двухцитадельная схема с ещё меньшей площадью защиты, при ещё большей толщине брони, в которой вертикальной бронёй прикрывались лишь сами орудийные установки и короткие участки борта непосредственно под ними, практически весь остальной корабль же был защищён одной лишь броневой палубой.
На построенных на рубеже веков «Канопусах» прогресс металлургии позволил вернуться к полной броневой защите по ватерлинии.

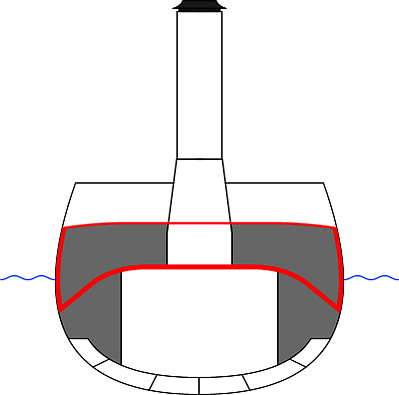

Схема системы вертикальной и горизонтальной броневой защиты, сложившейся к концу XIX века. Бортовой пояс в сочетании с броневыми палубами образует замкнутый бронированный «ящик» в области ватерлинии.
Броневая палуба со скосами. Фотография строящегося броненосного корабля.
Между тем, к концу XIX века такие корабли оказались крайне уязвимыми для новой скорострельной среднекалиберной и малокалиберной артиллерии, стреляющей фугасными снарядами нового поколения — до такой степени, что многие военно-морские теоретики вообще отказывались считать их броненосными. Кроме того, прогресс металлургии в это время позволил перейти от железной брони последовательно к сталежелезной (сваренной из листа стали и железа), стальной гомогенной и стальной цементированной (с науглероженным внешним слоем). Последняя по сопротивляемости превосходила кованое железо почти вдвое, позволяя во столько же раз уменьшить толщину и массу бронирования, сделав возможным забронировать корабль намного более полно, в частности — на многих кораблях вернуться к полному, хотя и утончающемуся к оконечностям, поясу по ватерлинии. При этом уже не старались достичь абсолютной неуязвимости брони — с современной на тот момент артиллерией эта идея в любом случае была бы утопична — а лишь обеспечить кораблю защиту на определённой дистанции, позволяющую ему успешно вести артиллерийский бой с равноценным противником (см. Зона свободного маневрирования)[источник не указан 2680 дней].
Защита большинства упомянутых выше броненосных кораблей ограничивалась броневым поясом по борту, дополненным сравнительно тонкой верхней броневой палубой, предназначенной для защиты от случайных попаданий снарядов, прошедших над верхним краем бортового пояса. На корпус корабля как будто надевали сверху железный «панцирь», защищающий его от вражеского огня. Кроме того, имелись поперечные траверзы для защиты от продольного огня, сравнимые по толщине с бортовым поясом. Пока даже сравнительно тонкая броня была практически непробиваема для артиллерии, такая схема защиты была вполне рациональна, но со временем увеличение мощи артиллерии начало выявлять её недостатки. Так, если снаряд всё же пробивал пояс или броневую палубу, его осколки вместе с осколками самой брони летели прямо в ничем не защищённые внутренние помещения корабля, включая котельные и машинные отделения: единственное удачное попадание из современного тяжёлого орудия могло вывести такой корабль из строя, несмотря на бронирование. Даже попадания снарядов без пробития брони, а также взрывы мощных фугасов на броне, откалывали от её внутреннего слоя крупные осколки, способные при неблагоприятном стечении обстоятельств нанести существенный урон механизмам корабля и команде[источник не указан 2680 дней].
Решением оказалось введение в 1880-х годах второй, внутренней броневой палубы из мягкой незакалённой стали, расположенной над котлами и машинами и имеющей выпуклую (карапасную) форму со скосами, опускающимися до нижних краёв бортового пояса. Если для бронепалубных крейсеров она играла роль единственной защиты, то для более тяжёлых кораблей её использовали как защиту вспомогательную — от осколков и снарядов, пробивших броню главного пояса или верхней броневой палубы. В результате броневая защита корабля из наружного «панциря» превратилась в замкнутый контур защиты — броневой «ящик» на уровне ватерлинии, надёжно закрывающий котлы, машины и механизмы корабля. Теперь снаряду, пришедшему с любого направления, противостояло уже как минимум два слоя брони. Для защиты от затопления этот «ящик» тщательно разделяется переборками на мелкие изолированные отсеки.
У построенных в начале XX века британских броненосцев на горизонтальное бронирование приходилось уже до четверти от общей массы брони, а по площади боковой проекции она, с учётом скосов, была сравнима с бортовым бронированием — правда, при намного меньшей толщине. Тем не менее, артиллерия совершенствовалась не только количественно, но и качественно, дистанции боя постоянно росли, а с ними увеличивались и углы, с которыми снаряды ударяли в палубы корабля. В Первую мировую войну практика показала, что горизонтальная защита кораблей всех флотов была всё же категорически недостаточна для противодействия как современной артиллерии, так и — в особенности — появившемуся в начале века принципиально новому оружию, сбрасываемым с аэропланов и дирижаблей авиабомбам[источник не указан 2680 дней].
В этот период было выдвинуто новое требование к палубной броне — примерно соответствовать по стойкости бортовому бронированию корабля. Если оно не исполнялось, корабль оказывался очень уязвим на определённых дистанциях боя, на которых снаряды приходят под большим углом к горизонту. В полной мере ему соответствовали лишь корабли (уже не броненосцы, а линкоры), построенные в межвоенный период, у которых толщина броневых палуб стала приближаться к толщине бортового бронирования. Обычно на них имелось не менее трёх броневых палуб: верхняя была сравнительно тонкой и служила для взведения взрывателя полубронебойного снаряда или авиабомбы; средняя была наиболее толстой и служила основной защитой, сдерживая силу взрыва; нижняя служила дополнительной защитой на случай, если средняя оказывалась пробита[источник не указан 2680 дней].
Развитие же бортового бронирования после Первой мировой войны пошло не по экстенсивному, а по интенсивному пути: при той же толщине броню начали ставить под углом к горизонту, стараясь добиться попаданий снарядов под более острым углом; вводят разнесённое бронирование, при котором броневой пояс находился не снаружи, а внутри корпуса корабля. Все корабли этого периода были построены по цитадельной схеме — защищено бронёй было лишь пространство между крайними башенным установками, включая котлы, машины и механизмы. Оконечности же оставались беззащитными или, как максимум, имели тонкое противоосколочное бронирование, также играющее роль «ледового пояса» для плавания зимой в северных морях. Иногда применялось бронирование с двумя контурами защиты, при котором цитадель имела вид двух поставленных друг на друга «ящиков» — верхнего с противоосколочным бронированием и нижнего, защищённого более основательно. Бронирование дополнялось на этих кораблях мощной защитой от подводных взрывов[источник не указан 2680 дней].
После Второй мировой войны развитие авиации и управляемого оружия положило конец эволюции броненосных артиллерийских кораблей.
Орудия первого английского броненосца — «Уорриора» — за вычетом размера мало отличались от тех, что были установлены на борту флагмана Нельсона в Трафальгарском сражении.

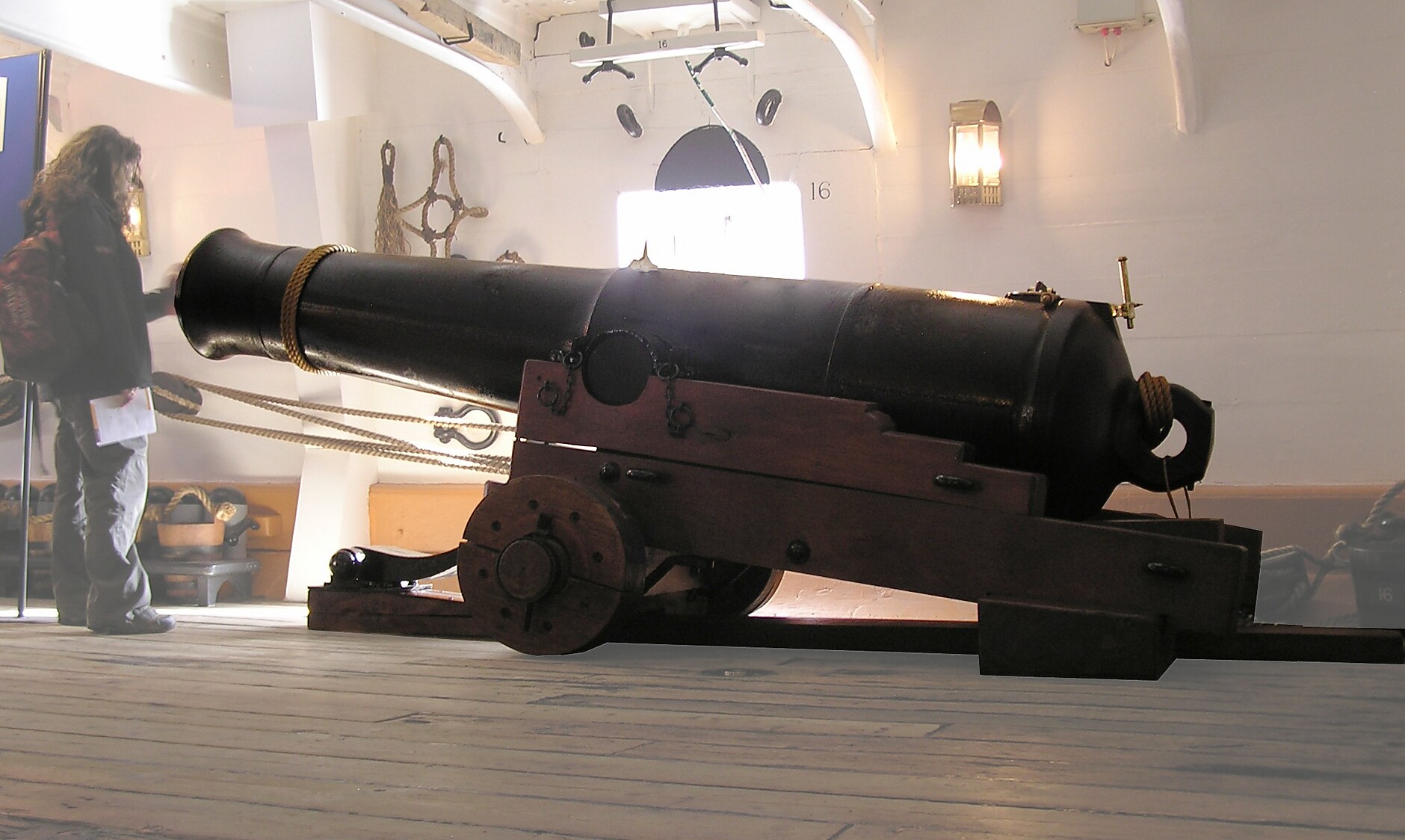

Первые броненосцы оснащались гладкоствольными дульнозарядными орудиями, унаследованными от эпохи парусного флота и по сути, за исключением чуть больших размеров и калибра, мало отличавшимися от артиллерии времён адмирала Нельсона, вроде английского 68-фунтового орудия, сообщавшего 31,84-кг сферическому ядру скорость в 481 м/с. Бронепробиваемость таких орудий не позволяла поражать даже корабли, защищённые сравнительно тонкой 4-дюймовой (около 100 мм) бронёй, а их боеприпасы — сплошные ядра и начинённые чёрным порохом полые бомбы — не обеспечивали нанесения повреждений, достаточных для быстрого потопления крупного современного корабля с разделённым на множество отсеков железным корпусом. Поэтому в первой половине 1860-х годов европейцы старались просто установить на броненосце как можно больше орудий в надежде достичь высокой эффективности хотя бы против устаревших деревянных кораблей. Поражать же вражеские броненосцы должен был «вошедший в моду» впервые с эпохи Римской Империи подводный бивень — таран, надолго ставший после битвы при Лиссе неотъемлемой принадлежностью боевого корабля.
«Визитной карточкой» американского флота 1860-х годов были «колумбиады» — гигантские гладкоствольные дульнозарядные орудия систем Дальгрена и Родмана.
По другому пути пошли кораблестроители по другую сторону Атлантики: на свои мониторы американцы ставили всего лишь по нескольку орудий, зато самого крупного калибра — до 20 дюймов (508 мм) включительно для гладкоствольных и до 9 дюймов (229 мм) для нарезных систем. Тяжёлые ядра гладкоствольных пушек если и не пробивали, то проламывали броню, прогибали или срывали отдельные броневые плиты с креплений, сокрушали сотрясениями от своих ударов корпус противника, открывая в нём течи — в то время, как менее разрушительные нарезные орудия обеспечивали бо́льшую дальность и высокую точность стрельбы. Некоторые из мониторов так и были вооружены — одно гладкое и одно нарезное орудия в одной башне.
Англичане в то же время пытались экспериментировать с казнозарядными нарезными орудиями системы Армстронга, однако даже для передовой промышленности Туманного Альбиона такой переход оказался явно преждевременным: количество связанных с их конструктивными недостатками инцидентов постоянно росло, так что в конце концов вся история с ними оказалась на практике весьма дорогостоящей авантюрой. Со слов капитана линейного корабля «Кембридж»,
Ни одно из орудий Армстронга, которые я видел, не было свободно от изъянов. До того, как они разорвутся, проходит довольно много времени, но с точки зрения артиллериста весьма неприятно стоять рядом с пушкой, имеющей несколько трещин в стволе. Я полагаю, что производителям этих орудий следовало бы самим испытывать свои изделия до того, как подпускать к ним нас.
К концу 1860-х годов основным типом артиллерии в Королевском Флоте вновь стали проверенные дульнозарядные орудия, правда, теперь уже с нарезанным по системе Уитворта каналом ствола и существенно более крупных размеров и калибра — до 12 дюймов (305 мм) включительно. Своеобразным эталоном того времени стало появившееся на рубеже 1860-х и 1870-х годов 35-тонное орудие RML 12 inch gun калибром 305 мм и с начальной скоростью 320-кг сплошного бронебойного снаряда системы Палисера в 420 м/с. Именно четыре таких орудия были установлены в башнях знаменитого HMS Devastation. Для заряжания таких орудий уже оказалось необходимым применить специальные гидроприводы, так как обращаться с ними по-старинке вручную бы было совершенно невозможно, особенно в тесных башенных установках.
Орудие «Инфлексибла» и система его заряжания.
Непрерывное увеличение толщины брони и калибра орудий сопровождалось ростом водоизмещения и привело к появлению таких монстров, как британские башенные корабли типа «Инфлексибл» и итальянские барбетные типа «Италия». Если на первом четыре орудия небывалой доселе мощи — калибром 406 мм и весом свыше 100 т — прикрывались железным поясом рекордной толщины в 610 мм, то итальянские корабли оснащались пушками ещё большего калибра — 431 мм — и развивали невиданную для таких крупных кораблей (свыше 15 тыс. тонн в полном грузу) скорость в 18 узлов. За все это итальянцы заплатили не только огромную сумму в лирах (тем более удивительную в 1880-х годах, когда итальянская экономика была ещё по сути аграрной, так что частей собственно итальянского производства в этих кораблях было весьма немного), но и практически полностью лишили корабли броневой защиты — от снарядов они защищались лишь 76-мм броневой палубой и угольными ямами, за что их даже не всегда относят к классу броненосцев. Считалось, что медленно стреляющие тяжелые пушки не смогут нанести разделенному на множество небольших герметичных отсеков корпусу значимого ущерба, выигранный же за счет отказа от броневого пояса вес можно было пустить на увеличение скорости и мощности вооружения; на практике появление скорострельной артиллерии среднего калибра практически лишило эти корабли боевой ценности.
Столь огромные орудия имели очень низкую скорострельность и фактически могли сделать лишь несколько выстрелов в час, так что реальная их боевая эффективность была весьма сомнительна. Кроме того, живучесть их стволов была крайне невелика и, например, у английских 16,25" (413 мм) орудий составляла лишь 75 выстрелов, после которых требовалось перестволение, а каждый выстрел «орудия-монстра» оказывался тяжёлым испытанием для всего корпуса корабля, который часто получал повреждения от сотрясения или дульных газов при стрельбе из своих же орудий. Поэтому впоследствии от гигантских орудий отказались, и к 1890-м годам стандартом вновь стала 12" (305 мм) артиллерия, продержавшись в этой роли почти до 1910-х, дополненная обширной вспомогательной батареей из орудий калибра 3…9" (76,2…229 мм), предназначенных для поражения слабо защищённых частей вражеского корабля и борьбы с миноносцами.
Изготовленное для броненосных лодок типа «Ураган» по образцу орудий Круппа русское 9" (229-мм) нарезное казнозарядное орудие образца 1867 года (позднее перенесено на береговые укрепления в Свеаборге).
Между тем, за пределами Великобритании французским и германским инженерам ещё в середине 1860-х годов удалось добиться вполне удовлетворительной надёжности от казнозарядных орудий. Наиболее совершенными считались орудия системы Круппа, получившее широкое распространение в европейских флотах, включая и русский. Имея сходные с британскими дульнозарядными орудиям характеристики, они были более скорострельны, намного более удобны в обращении и безопаснее. Последнее стало очевидно после несчастного случая на борту однотипного с «Девастейшеном» броненосца HMS Thunderer в 1879 году, когда во время учебных стрельб из-за двойного заряжания разорвалось одно из орудий главного калибра, убив 11 и ранив 35 человек, из которых многие были при этом страшно покалечены. Для казнозарядного орудия, канал ствола которого хорошо просматривается при открытом затворе, такое развитие событий было просто невозможно. Переход Королевского флота на казнозарядные орудия, правда, наметился ещё до происшествия на «Тандерере», однако громкая катастрофа послужила в качестве мощного катализатора этого процесса. Тем не менее, ещё в начале XX века некоторые из британских кораблей старой постройки всё ещё сохраняли свою дульнозарядную артиллерию.
Затвор Велина.
В 1890-х годах фактическим стандартом стал затвор системы шведского изобретателя Акселя Велина, запатентованный фирмой Виккерса и объединявший в своей конструкции все накопившиеся к этому времени удачные решения.
После 1890 года артиллерия развивалась в основном экстенсивным путём, при устоявшейся конструкции.
Для 1880-х и особенно 1890-х годов был характерен быстрый рост количественных характеристик артиллерии при практически неизменной конструкции. Если с точки зрения последней, пожалуй, единственным радикальным новшеством этой эпохи стало появление малокалиберных и среднекалиберных «скорострельных» (патронных или с раздельно-гильзовым заряжанием) орудий, которые на броненосцах использовались лишь в качестве вспомогательной артиллерии, то прогресс в области артиллерии главного калибра практически целиком сместился в область улучшения баллистических качеств за счёт применения в них всё более совершенных метательных взрывчатых веществ с соответствующим увеличением длины канала ствола относительно калибра. И хотя калибр при этом оставался неизменен или даже уменьшался в сравнении с «монстрами» 1870-х годов, размеры и масса самой установки значительно увеличивались, поскольку быстро росли длина и масса орудийного ствола, появлялись всевозможные вспомогательные устройства для гашения отдачи и механизированного перезаряжания, улучшалось бронирование.
Использовавшийся ещё со средневековья чёрный порох имел очень высокую скорость горения, поэтому рассчитанные под него орудия были короткоствольными — обычно не более 20 калибров. Дальнобойность и настильность траектории у коротких орудий были невелики, лишь чуть лучше, чем у артиллерии эпохи парусного флота, так что огневой контакт кораблей в основном ограничивался дистанцией в одну морскую милю (1,852 м), как это было, к примеру, в широко известном бою «Шаха» и «Уаскара».
В 1870-х годах начинают делать призматический порох, спрессованный в шашки в виде шестигранных призм со внутренним каналом или несколькими каналами, что позволило уменьшить скорость горения за счёт резкого увеличения поверхности, на которой происходила реакция. В середине 1880-х годов появляются бурый и шоколадный пороха, изготовленные с использованием соответственно, бурого и шоколадного угля, особым образом обожжённого. Они имели ещё меньшую скорость горения, что позволило увеличить длину ствола до 25-30 калибров, с соответствующим ростом начальной скорости снаряда до 580—620 м/с.
Однако, все старые сорта порохов потеряли актуальность после появления в 1890-х годах пороха бездымного, на основе нитроцеллюлозы, который не только позволил благодаря низкой и хорошо контролируемой за счёт формы зерна скорости горения довести длину стволов орудий до 35-45 калибров, но и обеспечил артиллерии существенно лучшую баллистику, а также, согласно своему названию, практически не образовывал дыма при выстреле, что резко улучшило условия прицеливания при интенсивном огне и снизило заметность ведущего огонь корабля. Типичным примером орудий этой эпохи может послужить стрелявшее кордитом британское 305-мм BL 12 inch naval gun Mk VIII, прослужившее с 1895 по 1910-е годы: 390-кг снаряду оно сообщало начальную скорость в 721 м/с, что соответствовало эффективной дальности стрельбы в 10 и более километров. Полноценное раскрытие потенциала таких орудий было невозможно в рамках бытовавшей в конце XIX века практике стрельбы из них, унаследованной в общих чертах от парусного флота — встал вопрос о специальном техническом обеспечении залповой стрельбы на дистанции, считавшиеся ранее запредельными, что потребовало внедрения новых способов стрельбы, централизованных систем управления артиллерийским огнём. Положительное разрешение этого вопроса легло в основу революции в военном-морском деле, связанной с появлением пришедших на смену последним броненосцам дредноутов[источник не указан 3642 дня].
Второй, тесно связанной с эволюцией порохов, революционной новинкой стало появление в конце 1880-х годов сменивших устаревшие бомбы с чёрным порохом полноценных фугасных снарядов, начинённых бризантным взрывчатым веществом — мелинитом (лиддитом, шимозой), а затем пироксилином и толом. Нанося страшные повреждения небронированным участкам борта, из которых взрывами вырывало целые куски площадью в несколько квадратных метров, они существенно повлияли на развитие корабельной архитектуры в последнее десятилетие XIX века. Ещё более грозным оружием оказались сочетающие ударное и фугасное поражающее воздействие полубронебойные снаряды, с толстыми стенками и разрывным зарядом порядка 5-6 % от массы. Их взрыватели располагались в донной части и срабатывали с небольшим замедлением, поэтому такой снаряд, пробив броню вражеского корабля, взрывался уже внутри его отсеков, что было на порядок эффективнее взрыва обычного фугасного снаряда снаружи корпуса. После Русско-японской войны этот тип снарядов для крупнокалиберной морской артиллерии стал основным.
После 1890-х годов баллистические качества морских артиллерийских систем практически не улучшались, а рост их характеристик достигался в основном за счёт увеличения калибра, изменения конструкции снаряда и применения новых установок, допускавших большие углы вертикального наведения орудий.
Испанские батарейные броненосцы «Витория» и «Нумансия» в сражении при Картахене (1873). Худ. Луи Огюст Тюрги
Американский батарейный броненосный шлюп «Галена» (1862 год)…
Французские батарейные броненосцы Magenta и Solferino, между ними — винтовой линейный корабль Napoléon. За вычетом наличия на первых брони и таранов, отличия этих кораблей в плане общей конструкции и, в частности, расположения артиллерии были не слишком значительны.
…и его батарейная палуба.
Первыми броненосными кораблями были батарейные броненосцы, по своей сути представлявшие собой защищённые бронёй паровые фрегаты, корветы или шлюпы, с полным сохранением их конструкции, зачастую вплоть до мелочей. Появление их говорило лишь об одном — флотоводцы даже в эпоху брони и пара хотели иметь в своём распоряжении всё те же корабли привычных по парусному флоту классов, только защищённые бронёй.
Между тем, пока даже сравнительно тонкая броня оставалась практически неуязвимой для артиллерии, а калибр и размеры самих орудий не превышали принятых в парусном флоте, этот подход обеспечивал появление достаточно, а скорее — даже избыточно сильных для своего времени кораблей при минимальном риске конструктивного промаха, что вполне соответствовало запросам «переходного» периода в истории флота конца 1850-х — начала 1860-х годов.
Устанавливаемые на первые броненосцы орудия всё ещё оставались сравнительно небольшими, а основным противниками виделись небронированные деревянные корабли. Поэтому стремление получить достаточную массу бортового залпа при расположении всей артиллерии корабля на одной батарейной палубе, а также — желание достичь наибольшей возможной скорости хода при сравнительно слабых машинах, вынуждали конструкторов проектировать очень крупные по меркам своего времени корабли. Так, «Уорриор» с его 34-орудийной батареей (по 4 110-фунтовых и 13 68-фунтовых орудия на борт) и очень острыми обводами в носу и корме имел небывалую для боевого корабля тех лет длину, превышавшую 400 футов (ок. 120 метров), которая сообщала ему неудовлетворительную маневренность и мешала заходить на текущий ремонт в любой из существовавших в то время доков, кроме родного для него Пембрук-Дока в Уэльсе.
В полную противоположность бывшим истинным воплощением консерватизма батарейным броненосным кораблям, настоящей революцией стало появление кораблей башенных, первым из которых стал «Монитор», построенный шведским изобретателем Джоном Эриксоном для американских северных штатов во время Гражданской войны. Практически одновременно башенные корабли появились и в Англии.
Соответственно, существовали две различные системы артиллерийских башен — американская Эриксона и британская Коулза, причём в остальных флотах часто имелись корабли с башнями и той, и с другой системы. И в том, и в другом случаях башни сами по себе были принципиально одинаковы и представляли собой замкнутые бронированные помещения цилиндрической формы с полом и потолком, внутри которых размещались орудия и их прислуга. Принципиальная разница же заключалась в том, каким образом осуществлялся поворот башен для наведения на цель.
Башня Эриксона на «Мониторе».
Эриксон установил свою башню нижней кромкой прямо на верхней палубе, обеспечив её поворот за счёт центрального штыря, жестко закреплённого в днище корабля. Для горизонтального наведения изобретатель приспособил паровой привод от небольшой одноцилиндровой машины через редуктор, причём для поворота башню было необходимо немного приподнять над палубой при помощи клинового механизма, а её вращение было не вполне равномерным, так что точное горизонтальное наведение оказалось затруднено. Так как вся башня целиком располагалась выше верхней палубы, высота её оказалась довольно велика. С подпалубными помещениями она сообщалась лишь при помощи своего штыря, что, с одной стороны, уменьшало заливаемость последних забортной водой — это было в особенности актуально на экстремально низкобортных мониторах Эриксона, а с другой — полностью лишало расчёт орудий какой либо связи с остальным кораблём — даже подачу боеприпасов приходилось осуществлять через верхнюю палубу. Ещё одной характерной особенностью башни Эриксона в её окончательном варианте было расположение на её крыше боевой рубки корабля, что стало «фирменной» чертой практически всех спроектированных им мониторов, начиная с «Пассаика», причём крепилась она не к самой башне, а к неподвижному центральному штырю, и при повороте последней оставалась неподвижна.
Башня Коулза на британском броненосце «Виктория» 1885 года.
Башня Коулза, напротив, опиралась своей нижней кромкой на главную палубу (среднюю, расположенную ниже верхней), а в верхней палубе для её прохода имелся круглый вырез, зазор между которым и самой башней был, несмотря ни на какое уплотнение, постоянным источником сырости в подбашенных помещениях. Благодаря частично подпалубному расположению, башня Коулза была намного ниже эриксоновской, а значит — менее уязвима для огня противника, особенно с учётом того, что изначально предполагалось придать верхней палубе вокруг неё наклон, сформировав нечто вроде окружающего башню гласиса. Поворот башни осуществлялся ручным приводом за счёт перекатывающихся по специальной площадке на главной палубе круглых катков, вместе составлявших нечто вроде гигантского роликового подшипника. Лишь намного позднее для поворота башни Коулза был приспособлен гидравлический привод.
В целом, конструкция Коулза считалась более продуманной с инженерной точки зрения, как в целом, так и в мелочах — настолько, что на аналогичную конструкцию с катками впоследствии перешли сами американцы. Тем не менее, общими недостатками башен обеих систем были, во-первых, большая масса всей установки в целом и её подвижных частей в частности, во-вторых — очень малый внутренний объём, затрудняющий действия прислуги, а в-третьих — полное отсутствие какой-либо защиты поворотного механизма и его привода, что вынуждало полностью бронировать борт башенных кораблей в районе башен, дополняя бортовую броню ещё и поперечными траверзами, что ощутимо увеличивало массу необходимой броневой защиты.
Существовал третий тип броневых башен, также созданный в 1860-х — башни Идса, разработанные американским инженером и промышленником Джеймсом Идсом. Подобно башне Коулза, башня Идса вращалась на роликах; но, в отличие от башни Коулза, кольцо из роликов было проложено под главной палубой, в подводной части. Внутри полого цилиндра башни Идса (проходящего сквозь палубы корабля вплоть до подводной части), орудия размещались на независимо вращающейся платформе, которая для перезарядки опускалась вниз, в подводную часть корпуса. Для своего времени, башня Идса была очень прогрессивной; на ней впервые значительное внимание уделили защите подбашенного пространства и механизмов привода башни, тем самым сделав шаг к башенно-барбетным установкам, появившимся лишь в 1890-х. Кроме того, башня Идса была также высоко механизированной по меркам времени. Все её функции — вращение, подъём и опускание орудийной платформы, вертикальная наводка орудий, возвращение орудий на место после отката — осуществлялись с помощью вспомогательных паровых приспособлений, и башня Идса требовала намного меньше персонала, чем башни Кольза и Эриксона. Однако, из-за большой сложности и стоимости, башня Идса не пользовалась доверием военных, и распространения не получила.
Турецкий казематный броненосец. Четыре тяжёлых орудия, расположенных по углам каземата, могли стрелять как на борт, так и в направлении оконечностей, для чего их перетаскивали к соответствующим портам. На фотографии орудия показаны в положении для ведения огня по носу и корме через порты в концевых скосах каземата.

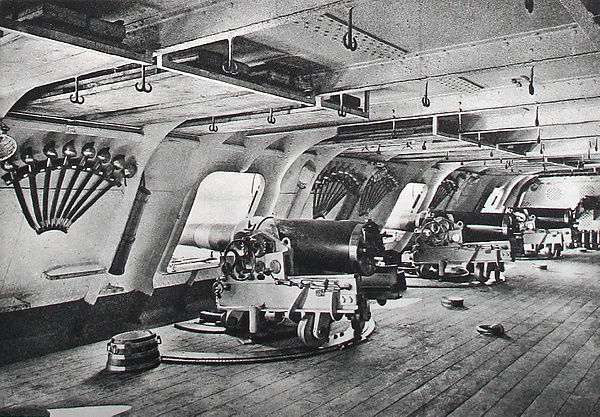

Казематированная батарея французского броненосца из 14-см орудий на станках с бортовым штыром.
27-см орудие на станке с бортовым штыром в казематной установке на борту французского броненосца 1870-х годов
Идея башенного корабля оказалась слишком революционной для того, чтобы принять эту схему сразу для всех кораблей флота. Кроме того, крайне неудачный опыт с башенным мореходным броненосцем «Кептэн» (1869), погибшим всего через 4 месяца службы, от внезапно налетевшего шквала, не причинившего особого вреда остальным кораблям его эскадры, на какое-то время убедил адмиралов в том, что артиллерийская башня и служба корабля в открытом море категорически несовместимы друг с другом. Правда, в данном случае фатальным оказалось сочетание низкого борта, изначально весьма тяжёлых башенных установок и также отнюдь не лёгкого рангоута с огромной строительной перегрузкой, но самого факта гибели новейшего корабля в мирное время оказалось более, чем достаточно для того, чтобы эксперименты с башенными мореходными броненосцами прекратили на какое-то время не только в Англии, но и в других странах, включая Россию, где у достроечной стенки был на долгие годы оставлен башенный фрегат «Минин», имевший некоторое сходство с «Кептэном» по типу и в силу уже одного этого признанный потенциально «неблагонадёжным».
Между тем, располагать орудия вдоль борта привычным образом также становилось весьма затруднительно ввиду стремительного роста их веса и габаритов, обусловленных необходимостью пробивать всё более и более толстую броню. Проблему размещения немногочисленных, но тяжелых орудий и защиты их толстой бронёй смогли решить казематные броненосцы, наподобие английского «Беллерофона», также называемые броненосцами с центральной батареей. У них стянутая к середине корабля батарея была существенно сокращена по длине, за счёт чего появилась возможность нарастить толщину защищающего её верхнего броневого пояса, и, зачастую, увеличена по высоте относительно остального дека для размещения самых крупных и массивных орудий.

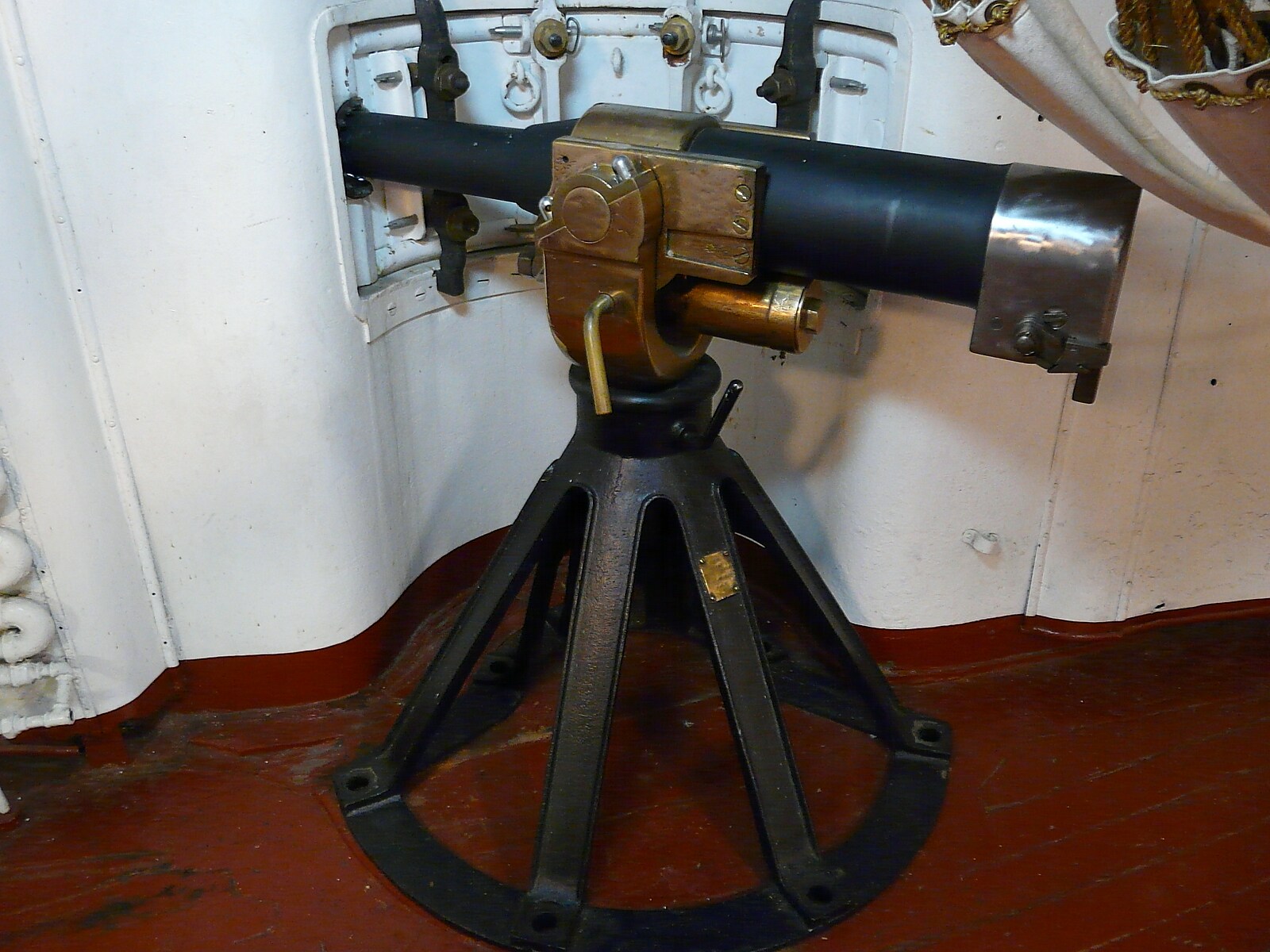

Лёгкое 57-мм противоминное орудие на станке с центральным штыром (на штыровой тумбе). Аналогичные установки использовались и для артиллерии среднего калибра казематной установки.
В своём изначальном виде казематное расположение артиллерии также не было лишено недостатков — расположенные побортно орудия имели весьма ограниченные секторы обстрела. Поэтому края каземата стали скашивать, а небронированному борту — придавать такую форму, которая позволяла орудиям, расположенным по краям центрального каземата, вести огонь по носу и по корме, для чего их станки перетаскивали по специальной системе расположенных на палубе каземата рельс к орудийным портам, обращённым в соответствующем направлении. У некоторых кораблей (британский «Александра», австро-венгерский «Кустоцца») казематы даже делались двухъярусными, что позволяло при той же длине верхнего броневого пояса разместить вдвое больше орудий. Практически все казематные корабли всё ещё имели полное парусное вооружение, вполне соответствующее их общему образу, в наибольшей степени отвечавшему вкусам консервативной части флотоводцев той эпохи. В первой линии флотов крупных морских держав они продержались недолго — уже к середине 1870-х годов большинство из них считалось безнадёжно устаревшими, но второстепенные силы, вроде Австро-Венгрии, не имея возможности ни строить более современные корабли на отечественных верфях, ни заказывать их за границей, вводили в строй сравнительно простые по устройству казематные броненосцы до самого конца того же десятилетия.
Параллельно происходила постепенная эволюция архитектуры самих казематов и устанавливаемых в них орудийных станков: колёсные лафеты времён парусного флота были заменены на станки с бортовым (передним) штыром[Прим. 1] — сначала деревянные, затем металлические — которые в свою очередь со временем уступили место станкам с центральным штыром (тумбового типа)[Прим. 2], обеспечивающим намного более быстрое наведение орудий на цель. Воспринимающие отдачу механические компрессоры уступили место гидравлическим или гидропневматическим. Чтобы увеличить сектор обстрела, орудия стали устанавливать в выступах борта — спонсонах, а для обеспечения более надёжной защиты — снабжать противоосколочными щитами (сначала плоскими, а затем и башенноподобными), что было особенно актуально при станках с центральным штыром, требовавшим больших орудийных портов, через которые прислуга орудия могла быть поражена осколками или ружейным огнём.
Верхом развития казематных артиллерийских установок стали установленные в спонсонах индивидуальные броневые казематы орудий, иногда даже двухэтажные, совмещающие большие углы наведения и хорошую защищённость. Для орудий главного калибра на броненосцах они уже не применялись (хотя могли встречаться на крейсерах — «Громобой», «Пауэрфул» и др.), но широко использовались для вспомогательной среднекалиберной артиллерии, для которой такая установка зачастую оказывалась более оправдана, чем сложная, менее надёжная и скорострельная башенная.
Внутреннее помещение башни «Девайстейшена» — броненосца, сломившего традиционные представления своего времени о корабле первой линии.
После появления в самом начале 1870-х годов революционного для своего времени британского броненосца «Девастейшен», который за счёт принципиального отказа от погубившего «Кептен» рангоута сочетал мощное вооружение, расположенное в двух башнях Коулза, со вполне безопасным, хотя и далёким от идеала, поведением в штормовом море, всё же поколебало мнение британских адмиралов в сторону башенного корабля — настолько, что после 1877 года англичане уже не строили кораблей с бортовым расположением орудий главного калибра, на какое-то время полностью переключившись на башенное расположение артиллерии.
Впервые башенное вооружение в мореходном корпусе было реализовано в разрабатывавшемся ещё с 1867 года русском проекте броненосца «Петр Великий» конструкции адмирала Попова, который имел четыре 12-дюймовых орудия в двух башнях, однако медлительность отечественных верфей привела к тому, что революционный для своего времени корабль слишком долго пробыл в постройке и уступил пальму первенства англичанам. Башни его, правда, были устроены по английской системе всё того же Коулза.
В 1875 году был в Англии спущен на воду башенный броненосец HMS Dreadnought (1875) (не путать с HMS Dreadnought 1906 года), по своей компоновке в основном повторявший «Девастейшен». Ему было суждено на долгие годы стать для Королевского флота эталоном броненосного боевого корабля. Многие последующие английские броненосцы могут в целом считаться дальнейшим улучшением этого удачного типа. Тем не менее, основные недостатки башенной установки — большая масса подвижных частей и зависимость защиты поворотного механизма от бортового бронирования — в полной мере сохранялись и на этих кораблях. Они, в свою очередь, обуславливали многочисленные недостатки самих башенных кораблей — в первую очередь, вынужденно низкий из-за необходимости экономии веса надводный борт и высокую заливаемость палубы в свежую погоду.
Открытый сверху барбет французского броненосца Redoutable.
Барбетный броненосец «Нептун» типа «Марсо» в порту Бреста (1892)
Барбет французского броненосца «Вобан» с лёгким противоосколочным прикрытием
В то же время во Франции был выработан новый, совершенно оригинальный, способ размещения артиллерии на верхней палубе — барбет, представлявший собой открытое сверху кольцо брони высотой больше человеческого роста, за которым располагалась вращающаяся платформа (поворотный стол) для орудия или нескольких (иногда до четырёх) орудий. Конструкция барбета была не в пример проще, чем у башни, а его масса — в той же степени ниже, так как вся броня в его конструкции оставалась неподвижной. При этом поворотный механизм был надёжно защищён окружающим его кольцом барбета, так что при условии соответствующего подкрепления самого барбета и защиты бронёй труб для подачи снарядов борт под барбетной установкой вполне мог быть и не защищён бронёй. Условия для работы прислуги в барбете были намного лучше, чем в башне, так как барбет мог быть сделан гораздо просторнее, и даже иметь вытянутую по продольной оси форму, повторяющую очертания самого орудия. Кроме того, барбет позволял существенно поднять оси орудий над ватерлинией относительно башенной установки (не говоря уже о бортовой), тем самым снизив их заливаемость в свежую погоду и существенно расширив возможности ведения боя в таких условиях.
Несмотря на то, что стреляющее поверх барбета орудие было совершенно открыто сверху, вероятность прямого попадания по нему была столь ничтожна, что её вообще не принимали во внимание. Правда, на некоторых кораблях впоследствии были добавлены небольшие лёгкие щитки для орудий, но эффект от них был скорее психологическим, так как защитить они были способны лишь от ружейного огня. Между тем, до тех пор, пока снаряды морской артиллерии оставалась сплошными металлическими болванками, а точность стрельбы из орудий была крайне низкой, барбет представлял собой исключительно эффективный способ защиты орудий главного калибра, позволяющий совместить практически круговой обстрел из них с высокой защищённостью.
Первые броненосцы с частью артиллерии в барбетах строились ещё в начале 1870-х годов, но доверить барбетным установкам защиту всех орудий главного калибра французы не решались до 1879, когда был спущен на воду первый чисто-барбетный броненосец Amiral Duperré. Правда, в России ещё в 1873 году была спущена на воду первая «поповка», также с орудиями главного калибра в кольцевом барбете, но это всё же был не океанский корабль, а по сути подвижный форт береговой обороны.
Позднее в Англии появились барбеты со специальными «снижающимися» орудийными установками, которые «прятали» орудие на время перезарядки внутри бронированного кольца, а во Франции барбеты стали снабжать всё ещё сравнительно тонкими, но всё же уже сплошными броневыми прикрытиями, защищающими их от взрывной волны и осколков вошедших тогда в употребление фугасных снарядов — о серьёзной горизонтальной защите от снарядов, приходящих сверху, речи пока ещё не шло, так как реальные дистанции боя оставались крайне невелики. В любом случае, основные преимущества барбета — простота устройства и просторность по сравнению с башней — сохранялись в полной мере. Впоследствии к ним добавилось ещё одно — по сравнению с башней в её тогдашнем виде, со сравнительно небольшими амбразурами в лобовой части, барбетная установка могла обеспечить большие максимальные углы возвышения ствола, что позволяло обеспечить большую предельную дальность стрельбы[3][4].
Синтез наиболее удачных решений: башенно-барбетные установки[править | править код]
«Переходная» башенно-барбетная установка испанского крейсера Vizcaya типа «Инфанта Мария Терезия».

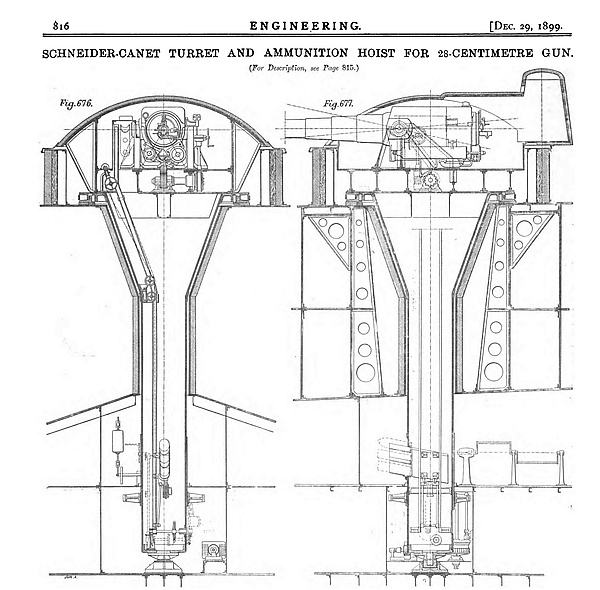

Схема ранней башенно-барбетной установки с купольным прикрытием орудия.
Башенная артиллерийская установка времён Второй мировой войны. Уходящее под палубу кольцо брони у основания — барбетная часть установки, выше расположена её башенная часть.
Башенно-барбетная установка японского броненосца «Фудзи», построенного в Англии.
По указанным выше причинам барбетные установки получали на протяжении 1880-х и в начале 1890-х годов всё более и более широкое распространение — пока, наконец, в последнем десятилетии XIX века на барбетную схему полностью не перешла сама Великобритания. В последнем случае для принятия окончательного решения понадобился практический эксперимент: в 1889-94 годах по практически идентичным, за исключением как раз конструкции орудийных установок, проектам была построена серия из семи барбетных броненосцев типа «Ройял Соверен» и восьмого — «Худа» — с башнями Коулза. В итоге «Худ» оказался по сравнению с кораблями-собратьями настолько неудачен, что его сочли пригодным лишь для службы в сравнительно спокойном Средиземном море, так как дополнительная масса башен заставила конструкторов снизить высоту надводного борта почти на 2 метра, обеспечив «Худу» весьма условную мореходность. После этого башенные установки в их изначальном виде ни в английском, ни в каком-либо другом ведущем флоте для расположения орудий главного калибра практически не применялись.
Башенные установки современного типа представляют собой комбинацию барбета — подбашенного отделения — и башенноподобного противоснарядного прикрытия орудий — боевого отделения, (англ.gunhouse), причём лишь башенная часть является подвижной, что позволило существенно снизить массу установки в целом при обеспечении полноценной защиты как самого орудия, так и механизмов подачи и заряжания. С расположенными под ватерлинией снарядными погребами они соединялись бронированными колодцами, по которым лифты доставляли боеприпасы к орудию, причём заряжание могло осуществляться в любом положении башни и, часто, при любом угле вертикальной наводки орудия.
Впервые такая комбинация кольцевого барбета и башни была использована ещё в середине 1860-х годов на спроектированных под руководством Дюпюи де Лома броненосных таранах типа «Сербер», но массовое распространение получила лишь к рубежу XIX—XX веков, совместно с другими новшествами, обеспечившими такой установке превосходство в эффективности как по отношению к классическим башенным, так и традиционным барбетным.
После того, как к концу 1870-х годов общепризнанным стандартом стало расположение артиллерии главного калибра на верхней палубе в башенных или барбетных установках, стали рождаться самые различные схемы их взаимного расположения. В целом среди них можно было выделить:
Линейное расположение артиллерии главного калибра.
Линейная схема — все орудийные установки главного калибра установлены в диаметральной плоскости корабля и могут вести огонь на борт, но носовой и кормовой огонь сравнительно слаб. Будучи применена уже в первых проектах башенных кораблей (четырёхбашенный «Принц Альберт» в Великобритании, многобашенные мониторы в США), линейная схема оказалась вполне рациональна и получила широкое распространение, именно по ней впоследствии строилось большинство эскадренных броненосцев устоявшегося типа (см. ниже). Ещё позднее на её основе была создана линейно-возвышенная схема, при которой артиллерия располагалась на двух уровнях, так, что башни верхнего яруса могли стрелять поверх нижних, что устраняло отмеченную выше характерную для линейной схемы слабость продольного огня.
Эшелонное расположение артиллерии главного калибра.
«Эшелонная» схема — орудийные установки размещены по диагонали со смещением к бортам, обычно в середине корабля («Инфлексибл», «Дуилио», «Италия») — но иногда с выносом в носовую часть («Дин-Юань») или разнесением по оконечностям (крейсер «Мэн»). В теории такое расположение орудий должно было обеспечить всей артиллерии корабля максимально мощный погонный и ретирадный обстрел, при сохранении возможности наведения всех орудий на борт. На практике безопасно вести огонь можно было лишь на борт, при стрельбе же в оконечности, особенно поверх палубы, часто существовал большой риск повреждения собственных палуб и надстроек, что существенно ограничивало возможные секторы обстрела. При этом орудийные установки располагались в непосредственной близости от борта и ввиду этого были более уязвимы для снарядов противника, чем находящиеся в диаметральной плоскости.

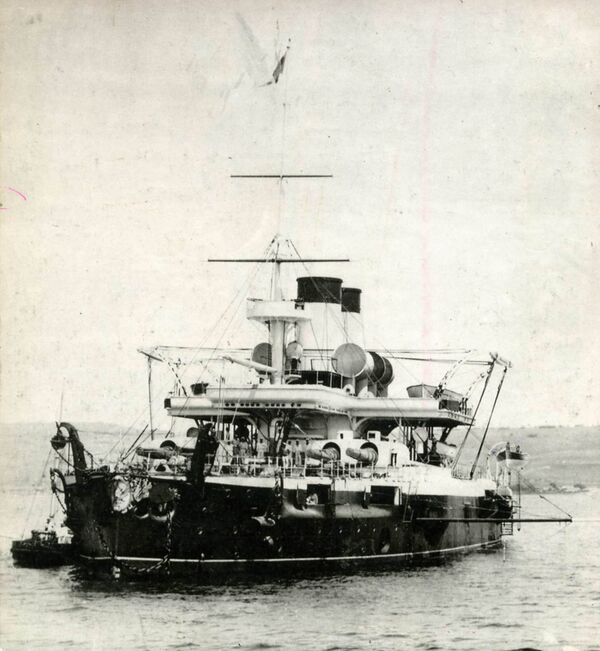

Расположение артиллерии главного калибра по углам равнобедренного треугольника русских барбетных броненосцев типа «Чесма».
Орудийные установки размещены по углам равнобедренного треугольника, обычно обращённого остриём к корме. Эта схема встречалась, например, на французском броненосце «Адмирал Дюперре», построенных во Франции для греческого флота броненосцах береговой обороны типа «Идра», германских «Зигфридах» или русских кораблях типа «Чесма». Как правило, такое расположение ставило целью обеспечение сильного носового огня, в ущерб бортовому и кормовому залпу, в этом отношении соответствуя требованиям таранной тактики. Впрочем, не всегда — например, русские черноморские броненосцы вообще не могли вести огонь по курсу в силу слабости палубы; такое расположение артиллерии в данном случае, скорее всего, было выбрано с целью боевых действий в Босфоре, где был бы востребован огонь с обоих бортов. Так, в ходе выбора проекта даже рассматривался четырёхбашенный вариант этих кораблей, с размещением орудий по две на носу и на корме. При наведении орудий, расположенных в углах у основания треугольника, на траверз, корабль с такой схемой размещения артиллерии получал довольно сильный крен. Расположение вооружения германского «Заксена» также может считаться разновидностью этой схемы, но в данном случае остриё треугольника было обращёно к носу.
Ромбовидное расположение артиллерии главного калибра.
Ромбовидное расположение орудийных установок — в теории эта схема, характерная в основном для французского кораблестроения, должна была обеспечить равномерно мощный огонь в любом направлении — три орудийные установки из четырёх, на практике же из-за разрушительного воздействия дульных газов проявлялись такие же ограничения, как и для эшелонной схемы, так что огонь всё же получался неравномерным: по три установки на борт и лишь две — на острых курсовых углах. Считалось, что такое расположение орудий позволяло устранить недостаток линейного их расположения, когда при мощном бортовом огне корабль имел слабый продольный — что в теории позволяло более маневренному противнику держаться с носа или кормы броненосца и, подвергаясь сравнительно слабому ответному огню, отвечать ему мощными бортовыми залпами, что было особенно неприятно для французов ввиду их пристрастия к одноорудийным барбетным установкам, при линейном расположении которых продольный огонь мог вестись лишь одним-единственным орудием.
Эти построения имели определённый смысл в период сразу после Лиссы, когда считалось, что бой двух броненосных эскадр неминуемо распадётся на дуэли отдельных броненосцев. Однако на практике большая часть сражений эпохи брони и пара проходила в кильватерных колоннах, а при таком построении зайти с носа или кормы одного из кораблей колонны означало подвергнуть себя опасности немедленного таранного удара со стороны его мателота, что существенно снижало вероятность описанной выше ситуации. В результате эта схема расположения артиллерии стала более типичной для крейсеров — «истребителей торговли», для которых дуэль с равным кораблём «один на один» со свободным маневрированием была всё же более реальна, чем для броненосцев, а возможность ведения огня сразу в четырёх направлениях могла иметь смысл при отражении одновременной атаки нескольких более слабых противников. С другой стороны, подобная схема обеспечивала большую гибкость тактического маневрирования и позволяла перестраивать эскадру из построения в построения без необходимости терять часть огневой мощи.
На кораблях с большим количеством башен могли также встречаться всевозможные гибридные схемы расположения. Например, на некоторых ранних дредноутах могли встречаться схемы расположения артиллерии, сочетающие в себе черты ромбовидной и линейной, либо линейно-возвышенной, схемы, а также линейной и эшелонной.
Однобашенный броненосец.
Несколько особняком стоят также однобашенные корабли, у которых единственная артиллерийская установка могла располагаться как в центре корпуса (американские мониторы и их последователи), так и с сильным смещением к носу (британский броненосец «Виктория», французский броненосец береговой обороны «Фульминант» и другие), либо — уникальный случай — к корме (японский крейсер «Мацусима», с тремя своими собратьями, имевшими по одному орудию в носу, образовывавший своего рода «составной броненосец»). Если в первом случае единственная орудийная установка имела практически круговой обстрел, то в остальных всё зависело в основном от конфигурации надстроек. Например, на «Фульминанте» расположенная позади башни надстройка была настолько узка, что в теории позволяла хотя бы одному из башенных орудий вести огонь в кормовом секторе обстрела. У английских кораблей, напротив, надстройка часто была массивной и орудия могли вести огонь лишь в секторе от прямо по носу до немного за траверз.
Лёгкое 40-фунтовое орудие броненосца «Уорриор», 1860-е годы.
С самого начала существования броненосцев многим из их создателей было ясно, что в реальном бою не любая цель будет достойна снаряда главного калибра. Например, на французских кораблях 1860-х и 1870-х годов наряду с основным вооружением из 194…270 мм казематированных или расположенных в барбетах орудий имелось также несколько более лёгких орудий калибром 120…164 мм, открыто установленных на верхней палубе. Эти орудия предназначались для стрельбы по небронированным кораблям и также использования в качестве салютных. Та же самая картина наблюдалась и на первых английских броненосцах, которые несли вспомогательную артиллерию калибра около 7 дюймов, обычно прикрывавшую секторы, в которых не могли вести огонь орудия главного калибра. Между тем, к началу 1870-х годов ценность вспомогательной артиллерии была поставлена под сомнение. Корабли этого периода, в особенности английские, часто были вооружены только тяжёлыми орудиями, основной причиной чего было недостаточное совершенство тогдашних среднекалиберных орудий и недостаточное поражающее действие их снарядов. В результате все 1870-е и 1880-е годы отношение к вспомогательной артиллерии среднего калибра постоянно колебалось: то её признавали необходимой и устанавливали в большом количестве и ассортименте, то закладывали корабли вообще без неё.
57-мм противоминная артиллерия английского броненосца «Кемпердаун» (типа «Адмирал»), 1880-е годы.
После появления в середине 1870-х годов первых эффективных миноносцев появилась необходимость хоть как-то защитить корабли от их атак, для чего на них стали устанавливать устаревшие лёгкие орудия калибром около 4 дюймов в открытых палубных установках. Смысла в них было немного, так как низкая скорострельность и несовершенные механизмы горизонтальной наводки не позволяли поражать быстродвижущиеся цели, поэтому вскоре их заменили более лёгкими, но и намного более скорострельными 37-мм, затем 47-мм и 57-мм патронными орудиями, а также револьверными пушками и митральезами калибром 25…37 мм, а в некоторых флотах — даже пулемётами. Против минных катеров и миноносок этого периода водоизмещением в 20-30 тонн это было вполне действенное оружие, в особенности после появления снарядов к лёгким орудиям, начинённых взрывчатым веществом, кроме того, лёгкая артиллерия в теории могла оказаться полезной при нанесении таранного удара, когда по врагу должно было стрелять всё, что в принципе могло стрелять — от винтовок и револьверов до орудий главного калибра. Впоследствии калибр противоминной артиллерии постоянно рос вслед за размерами самих носителей минного оружия, и к начала XX века он доходил уже до 75 мм.
Британская 40-калиберная 6-дюймовая скорострельная пушка палубной установки на станке с центральным штыром и щитом. Также устанавливалась на японских кораблях времён Русско-японской войны.
На рубеже 1880-х и 1890-х годов прогресс в области военно-морской техники позволил создать скорострельные среднекалиберные орудия нового поколения с патронным или раздельно-гильзовым заряжанием и гидравлическими противооткатными устройствами, калибром около 6 дюймов, которые при слаженной работе расчёта делали до 10 выстрелов в минуту — против 1…2 выстрелов в минуту у орудий главного калибра. Кроме того, новые станки с центральным штыром позволили наводить орудия намного быстрее, чем старые с бортовым, у которых ось вращения орудия не совпадала с центром масс поворотной части. Они тут же «вошли в моду» и стали устанавливаться как на всех вновь вводимых в строй эскадренных броненосцах, так и на старых кораблях в порядке модернизации. В сочетании с фугасными снарядами они оказались однозначно ценным дополнением к главному калибру, эффективным не только против безбронных кораблей, но и против броненосцев тех лет с их обширными небронированными участками борта, так что некоторые военно-морские теоретики даже считали их более сильным оружием, чем медленно заряжающиеся и неточные орудия главного калибра. Поначалу их устанавливали просто открыто на верхней палубе или за лёгким бортом, но впоследствии стали защищать бронёй казематов (английская школа) или даже выделять им отдельные вращающиеся башенки (французская школа), причём французские корабли этого периода зачастую выделялись своей мощной вспомогательной батареей.
Так сложился классический тип вооружения эскадренного броненосца (см. ниже): орудия трёх различных калибров — главного, среднего и противоминного, каждый из которых в бою исполнял свою роль.
Французские броненосные тараны «Цербер» и «Бельер».
Английский броненосец «Виктория» (1887 год) хотя и не считался официально броненосным тараном, но был создан под явным влиянием концепции таранного удара и продольного огня. По иронии судьбы, именно таранным ударом, нанесённым собственным мателотом, этот корабль и был отправлен на дно.
Удачные таранные атаки в первых схватках броненосцев привели к тому, что этот вид боя стал считаться очень перспективным, поскольку уровень артиллерии пока ещё не позволял ей решать все задачи. Таранами снабжались все виды броненосцев, а также были построены специальные таранные броненосцы или броненосные тараны, приспособленные для таранных атак. Для этого они, кроме тарана, оснащались ещё одним-двумя орудиями как можно большего калибра (английские корабли типа «Виктория» имели пару 413 мм орудий), приспособленными для стрельбы вперед — в направлении цели. Появление торпед и скорострельной артиллерии положило конец их эволюции в 1880-х годах. Тем не менее, таран считался действенным оружием вплоть до Цусимы.
К классу додредноутов в широком значении этого слова относили эскадренные (т. н. «классические») броненосцы, строившееся с начала 1890-х годов, и отличавшиеся некой стандартизацией, в отличие от броненосцев 70-х и 80-х годов XIX-го века. Основоположниками данных кораблей послужили английские броненосцы типа «Маджестик». Типичный броненосец представлял собой корабль, построенный из стали, с поясной закаленной бронёй, имел главную батарею из четырёх крупнокалиберных орудий в двух оконечных башнях, с размещенной по бортам батареей орудий среднего калибра, а также малокалиберными орудиями, выполняющими функции противоминной артиллерии. В качестве двигательной установки на додредноутах использовалась паровая машина тройного расширения.
Перед русско-японской войной наряду с крупным калибром (280…330-мм) и средним (138…164-мм) появился промежуточный калибр 190…254-мм. Примером кораблей, вооруженных такой артиллерией, могут служить броненосцы типа «Кинг Эдуард VII» в Англии и «Катори» в Японии[5]. Одновременно с ними строились броненосцы с увеличенным средним калибром (163…170-мм): броненосцы типа «Републик» во Франции, броненосцы типа «Брауншвейг» в Германии.
Следующий этап в развитии корабельной артиллерии характеризуется исчезновением среднего калибра (138…164-мм) при сохранении крупного и промежуточного: броненосцы типа «Лорд Нельсон» в Англии и «Андрей Первозванный» в России, броненосцы типа «Демократи» во Франции, типа «Радецкий» в Австрии и «Сацума» в Японии[5].
Однако наличие двух калибров главной артиллерии было неудобным и не отвечало новым методам управления огнем из одного центрального поста. Наблюдение за падением залпов на больших дистанциях требовало применения одного, по возможности, наиболее крупного калибра снарядов[5]. Именно эти два подкласса броненосцев именовались додредноутами в узком смысле слова.
Хотя с появлением дредноутов додредноуты сразу же серьёзно устарели, но несмотря на новый виток гонки морских вооружений они составляли основной костяк многих флотов мира. Даже такие мощные на тот момент морские державы, как Великобритания и Германия, не могли позволить себе вывести из состава флота додредноуты, вступив с ними в Первую мировую войну. В сражении при Галлиполи 1915 г. Великобритания и Франция использовали несколько таких эскадренных броненосцев. Россия активно использовала на Чёрном море в 1914—1916 гг. против турецкого флота как старые броненосцы конца XIX века «Двенадцать апостолов», «Три святителя»,«Ростислав»,«Георгий Победоносец», так и более поздние, усовершенствованные с использованием опыта русско-японской войны, «Иоанн Златоуст» и «Евстафий», постройка которых была завершена лишь к 1912 году. Германия даже использовала додредноуты в одном строю с дредноутами в самом крупном сражении войны — Ютландском. По итогам сражения стало окончательно ясно, что данный класс кораблей изжил себя, хотя некоторые его представители дожили до Второй мировой войны.
Появление броненосных кораблей полностью изменило баланс сил на море, как с точки зрения значения различных характеристик самих кораблей, так и по соотношению друг с другом различных морских держав.
К 1850-х годам неоспоримое лидерство в области морской силы принадлежало британскому флоту — 85 деревянных линейных кораблей. Второе место с большим отрывом занимала Франция — 45 линейных кораблей, из которых примерно половина, однако, ещё находилась на различных стадиях постройки. Третья позиция в военно-морской «табели о рангах» принадлежала России с её 50 линейными кораблями, правда, разделёнными между двумя крайне удалёнными друг от друга военно-морскими театрами — Черноморским и Балтийским. Остальные страны существенно уступали как по количественному, так и по качественному составу флотов: количество линейных кораблей исчислялось в них в лучшем случае единицами — за исключение Турции с её 17 линейными кораблями, из которых фактически готовы выйти в море были лишь 6[источник не указан 2914 дней].
Уже через какое-то десятилетие этот расклад сил претерпел самые радикальные изменения. Раньше приступившая к строительству броненосцев Франция теперь уже существенно обгоняла Англию если не по качественным, то, во всяком случае, по количественным показателям своего броненосного флота, обладание которым теперь стало новым мерилом силы государства на море. Впоследствии Британия сумела практически восстановить исходное соотношение, однако говорить о соблюдении «двойного стандарта силы» — гарантированного превосходства Королевского флота над потенциально враждебным Англии союзом любых двух иностранных держав — со временем становилось всё труднее. Россия, напротив, к этому времени по сути потеряла статус великой морской державы, до самого конца 1860-х годов (см. статьи Парижский мирный договор (1856) и Лондонская конвенция (1871)) оказавшись запертой в тесной акватории Балтийского моря с флотом из ограниченного количества хотя и броненосных, но предназначенных исключительно для защиты собственного побережья ограниченно мореходных кораблей. Русский флот «открытого моря» этого периода сводился к крейсерским силам, представленными в основном небронированными винтовыми клиперами. В ещё худшем положении оказалась некогда могущественная на море Османская империя, долгое время вообще не имевшая современных боевых кораблей. Появляются новые силы: США обзаводятся мощным мониторным флотом, не прекращая попыток вывести его в океан; переживает ренессанс морская сила Италии, к 1880-м годам получившей возможность сделать серьёзную заявку на роль одной из ведущих держав Средиземноморья; начинает практически с чистого листа строительство флота находящаяся в процессе объединения Германия; обзаводится уже в 1860-х годах современными броненосцами даже Япония, как бы предвещая грядущее коренное изменение сложившегося порядка на Дальнем Востоке[источник не указан 2914 дней].
На смену устоявшимся типам боевых кораблей, внутри каждого из классов практически идентичных между собой вне зависимости от национальной принадлежности и места постройки, пришли бесконечно разнообразные типы броненосцев, отражавшие наметившиеся к этому времени национальные школы проектирования и тактики боевого применения броненосных кораблей. Намного большая роль стала приходиться на техническую составляющую флота, стало едва ли не решающим влияние технических качеств кораблей на исход их боевого столкновения. Коренным образом изменилось соотношение между кораблями различных классов. В эпоху паруса в большинстве случаев большие размеры корабля означали большую скорость за счёт бо́льших количества парусов и их площади, а также большего размера команды; например, парусные линейные корабли без труда могли догнать лёгкий бриг. На паровом флоте, в особенности — после появления брони и тяжёлой артиллерии, ситуация сложилась совершенно обратная: скорость корабля стала в общем случае тем больше, чем меньше были его размеры и водоизмещение. С другой стороны, если парусные фрегат или корвет несли, по сути, те же орудия, что и линейный корабль, хотя и в меньшем количестве, а деревом своих бортов примерно в той же степени были защищены от его огня, что и он от ответного с их стороны, и при крайней необходимости вполне могли вступить с ним в неравный, но и не безнадёжный бой, то теперь броненосные корабли оказались по сути неуязвимы для любых орудий, кроме тех, которые несли они сами. В результате пришедшие на смену фрегатам и корветам паровые крейсера, даже несущие облегчённую броневую защиту, оказались неизмеримо слабее любого полноценного броненосца не только в количественном, но и в качественном отношении, и не были пригодны для участия в генеральном сражении броненосных флотов в какой-либо роли, кроме обеспечения разведки и охранения транспортных судов. Безбронный корабль же, вне зависимости от своих размеров и вооружения, мог претендовать в лучшем случае на роль рейдера для уничтожения вражеского торгового флота[источник не указан 2914 дней].
Не подтвердила практика и целесообразности строительства небольших кораблей с полноценным бронированием, соответствующих броненосцу примерно в той степени, в которой прежние фрегат и корвет соответствовали линейному кораблю — они оказывались заведомо неполноценными и в качестве броненосца, и в качестве крейсера, не имея ни достаточно мощного вооружения, ни хорошего хода, чего не искупала даже несколько меньшая цена постройки. Единственной нишей, где применение таких кораблей было более или менее оправдано, была береговая оборона и служба на заморских станциях, где они вполне успешно могли отражать вражеские броненосные крейсера или такие же слабые броненосцы второго класса из состава флотов второстепенных держав[источник не указан 2914 дней].
Если раньше индивидуальная сила отдельно взятого корабля мало что означала, поскольку в любом случае составляла лишь малую часть от общей силы эскадры, то в эпоху броненосцев ей начинают уделять первостепенное внимание: после Лиссы эскадренное сражение начинает рассыпаться на отдельные схватки броненосцев друг с другом, в которых слабейший практически неизбежно обречён на поражение. Эти воззрения в том или ином виде просуществуют до Русско-японской войны, окончательно показавшей преимущества эскадренного боя при централизованном управлении огнём всей эскадры[источник не указан 2914 дней].
Техника развивалась очень быстро, поэтому даже один и тот же корабль, прошедший перевооружение, или даже просто основательную модернизацию, зачастую приобретал принципиально новые боевые качества, что существенно затрудняло оценку сил флота вероятного противника, ранее абсолютно очевидную и целиком основанную на количестве кораблей и орудий на них. Достаточно упомянуть, к примеру, что на корабле с огнетрубными котлами на разведение паров требовалось около суток, а с пришедшими им на смену водотрубными — лишь несколько часов, что, естественно, полностью меняло его тактические возможности. Некоторое время в качестве показателя мощи корабля могли использоваться калибр артиллерии или толщина пробиваемой ей на полигоне брони, однако уже вскоре появление скорострельных орудий самых различных конструкций, новых сортов пороха, начинённых всё более и более мощной взрывчаткой фугасных снарядов, различных систем приводов наведения, систем управления огнём и тому подобного сделало такое сравнение малопродуктивным, требуя принципиально нового подхода к оценке боевых качеств корабельного состава флота, их сравнению, анализу и выработке программы для дальнейшего развития с учётом всех новинок техники и изучением постоянно растущего объёма информации в этой области. Совершенно не случайно научный подход к такого рода анализу зародился именно в эпоху брони и пара. Из искусства, постигаемого только на практике, военно-морское дело стало становиться наукой, изучаемой и преподаваемой в стенах академий — первая из них открылась в США в 1884 году[источник не указан 2914 дней].

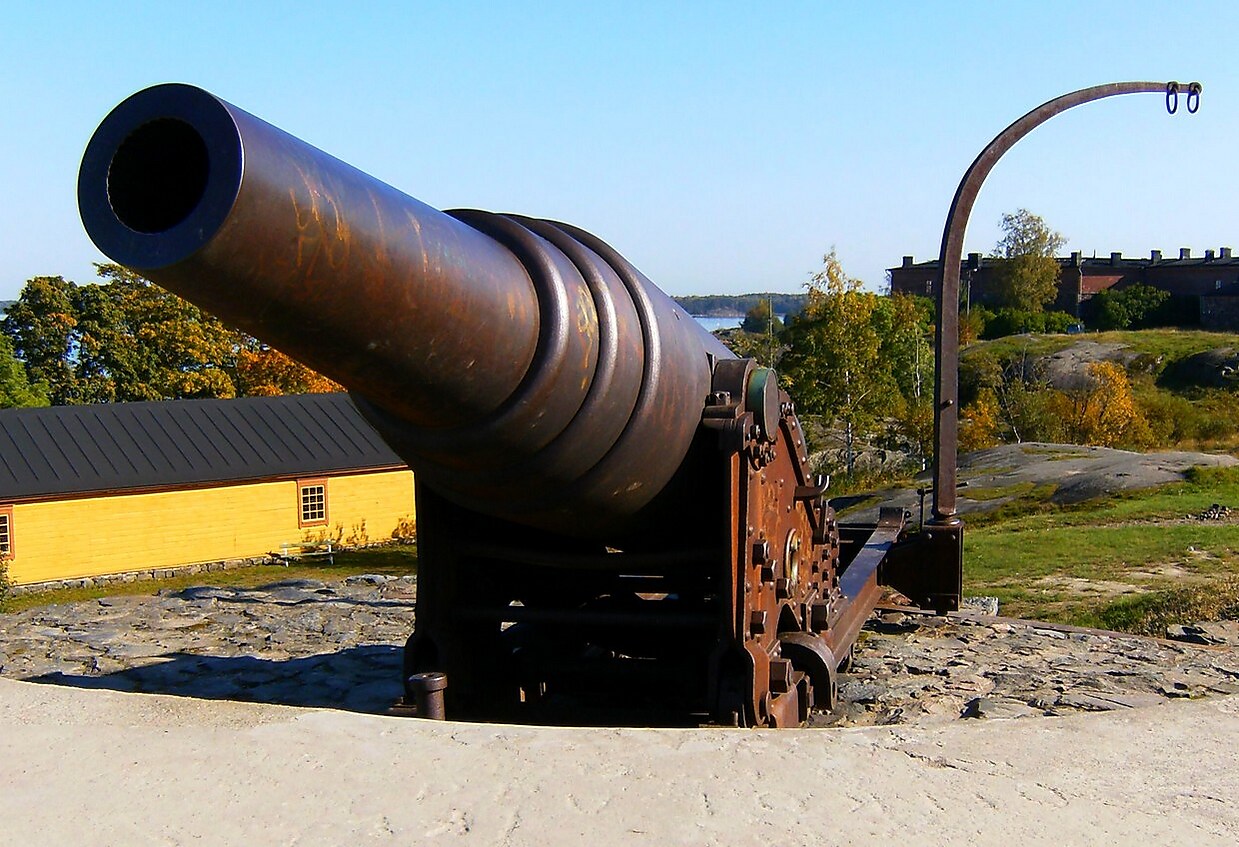

↑Станки, у которых боевой штырь (вертикальная ось вращения) вынесен значительно вперёд по отношению к общему центру тяжести орудия, откатной части и поворотной части станка. Наведение орудия по горизонтали осуществлялось за счёт перекатывания роликов поворотной рамы станка по погону (рельсу) на палубе. За счёт выноса оси вращения вперёд, к борту, такие станки обеспечивали большие углы горизонтальной наводки при умеренных размерах орудийных портов, но при этом орудия на них очень медленно наводились на цель.
↑«Станки, у которых боевой штырь (вертикальная ось вращения) находится в центре штырового основания, причём общий центр тяжести орудия, откатной части и поворотной части станка лежит на вертикали, проходящей через вертикальную ось вращения станка или же находится вблизи этой оси. Станки [такого] рода, по сравнению со станками [на переднем штыре], имеют то важное преимущество, что их поворотный механизм работает значительно быстрее и легче, но зато в случае установки в закрытой батарее требуют для получения того же угла обстрела более широких портов, что вредно в смысле увеличения поражаемости батареи. Для устранения этого недостатка станки на центральном штыре снабжают особыми броневыми щитами, называемыми башнеподобными.» — И. А. Яцын, «Курс морской артиллерии», 1915 год.
↑Игорь Боечин: «Форты на палубах». «Техника — молодёжи», № 8 за 2011 год.
↑ 123И. Ф. Цветков. Линейные корабли типа «Севастополь». Часть I: Проектирование и строительство (1907—1914 гг.). — 2 издание. — СПб.: Боевые корабли мира, 2005. — С. 23.
Conway’s All the World’s Fighting Ships, 1860—1905. — London: Conway Maritime Press, 1980. — ISBN 0-85177-133-5.
Волковский Д. Н., Задоя И. А., Прокофьев А. М. и др. Боевые корабли мира. Иллюстрированная энциклопедия. — СПб.: Полигон, 1995. — 576 с. — (300-летию Российского флота посвящается). — ISBN 5-86617-014-0.
Паркс, Оскар. Линкоры Британской империи. Том 2. «Период проб и ошибок». — СПб.: Галея Принт, 2002. — 106 с. — ISBN 5-8172-0059-7.
Паркс О. Линкоры Британской империи. Ч.III. Тараны и орудия-монстры. — СПб.: Галея Принт, 2004. — ISBN 5-8172-0086-4.
Паркс, Оскар. Линкоры Британской империи. Том 4. Его величество стандарт. — СПб.: Галея Принт, 2005. — 120 с. — ISBN 5-8172-0099-6.
Паркс О. Линкоры Британской империи. Ч.V. На рубеже столетий. — СПб.: Галея Принт, 2005. — ISBN 5-8172-0100-3.
Kolenik, Eugène M.; Chesneau, Roger; Campbell, N. J. M. (1979). Conway’s All the World’s Fighting Ships 1860—1905. Conway Maritime Press. ISBN 0-8317-0302-4.
Lambert, Andrew (1984). Battleships in Transition: The Creation of the Steam Battlefleet 1815—1860. London: Conway Maritime Press. ISBN 0-85177-315-X.
Lyon, David; Winfield, Rif (2004). The Sail and Steam Navy List, 1815—1889. Chatham Publishing. ISBN 1-86176-032-9.
Noel, Gerard et al. The Gun, Ram and Torpedo, Manoeuvres and tactics of a Naval Battle of the Present Day. 2nd edition, pub. Griffin 1885. OCLC57209664.
