Бабочка (узел)

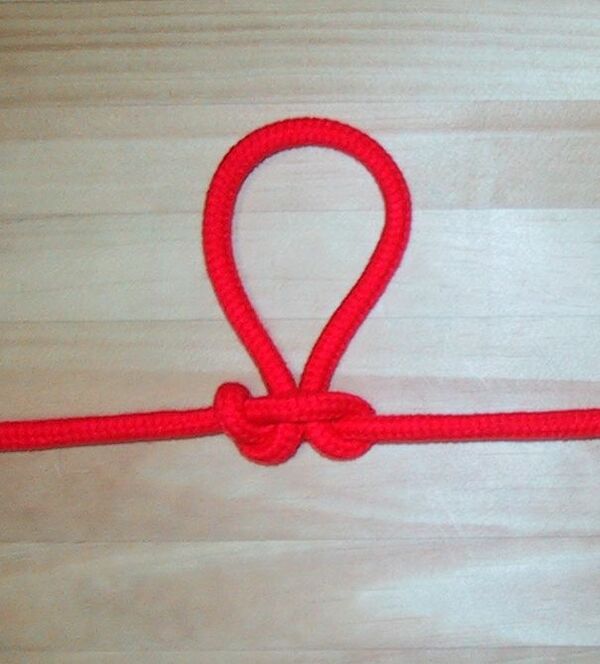

Бáбочка[2][3][4] в спелеотуризме (англ. False butterfly[5] — «ложная бабочка») — амортизирующий временный узел на середине альпинистской верёвки при страховке между точкой крепления станции и спелеотуристом[6]. Позволяет немного снизить фактор рывка при срыве спелеотуриста в результате небольшого проскальзывания под нагрузкой, поглощая часть энергии, а также выдавая дополнительную верёвку, помогая минимизировать рывок[3][7]. Отличие спелеотуристического амортизирующего узла «бабочка» от альпинистского крепёжного узла «бабочка»[8][9][10] в том, что узлы завязывают иначе и строение узлов — различное[11].

Узел «бурлацкая петля» обладает ещё большими амортизирующими свойствами, чем узел «бабочка» в спелеотуризме[12][13].

undefined
undefined
Общие сведения
Бабочка
Каноническое название Бабочка
Синонимы бабочка, ложная бабочка (False butterfly)[1]
Категория узлы на середине верёвки
Родственные узлы австрийский проводник, бурлацкая петля
Развязываемость легко
Применение в спелеотуризме — для амортизации рывка
Недостатки незначительное поглощение энергии при падении

Способ завязывания

Существуют несколько способов завязывания спелеотуристического амортизирующего узла «бабочка»:

  • Сделать больших размеров колы́шку на середине верёвки. Сделать верхнюю колышку в сторону, противоположную первой. Обнести узел и вставить колышку в образовавшуюся петлю — способ, похожий образованию узла «австрийский проводник».
  • Сделать открытую петлю на середине верёвки. Сделать пару одинаковых колышек в основании петли и сложить их. Вдеть вершину петли внутрь обеих колышек[14].
  • Сделать сваечный узел. Накинуть колышку на петлю сваечного узла.
Достоинства
  • Легко завязывать и развязывать после большой нагрузки или рывка.
Недостатки
  • Незначительное поглощение энергии при падении.

Применение

В спелеотуризме:

  • В качестве амортизирующего узла.

См. также

Литература

Примечания

  1. ↑ Georges Marbach, Bernard Tourte, Alpine Caving Techniques — A Complete Guide to Safe and Efficient Caving, English Edition, 2002, Speleo Projects, Caving Publications International, Allschwil, Switzerland, стр.73 ISBN 3-908495-10-5 «False butterfly»
  2. ↑ Петко Недков, 1991, 5.4. Узлы специального назначения. — «Амортизирующими являются узлы бабочка и проводник».
  3. ↑ 1 2 К. Б. Серафимов, 2016, .
  4. ↑ Georges Marbach, Bernard Tourte. Alpine Caving Techniques — A Complete Guide to Safe and Efficient Caving, English Edition, 2002, Speleo Projects, Caving Publications International, Allschwil, Switzerland, стр.73 ISBN 3-908495-10-5 «Two kinds of butterfly knots exist: the true Alpine butterfly and the false butterfly. These should not be confused. The false butterfly is made when the same end is passed twice over the other end; the Alpine butterfly is made when each end passes once over the other end and once under it. The false butterfly will slip much easier and it is recommended for different use: it is ideal as a shock absorbing knot. The Alpine butterfly is really only useful as a mid-line knot». Существуют 2 разных вида узла бабочка: истинная альпийская бабочка (австрийский проводник) и ложная бабочка. Эти 2 узла нельзя путать между собой. Ложную бабочку образуют, когда одним концом верёвки дважды обносят другой. Альпийскую бабочку (австрийский проводник) образуют, когда каждый из двух концов верёвки проходит раз над, а затем под другим концом. Ложная бабочка ползёт намного легче и её используют по-разному — подходит в качестве амортизирующего узла. Альпийская бабочка, на самом деле, — полезна лишь на середине верёвки
  5. ↑ Georges Marbach, Bernard Tourte, 2002, с. 73.
  6. ↑ Georges Marbach, Bernard Tourte, 2002, , с. 79.
  7. ↑ Georges Marbach, Bernard Tourte, 2002, , с. 73.
  8. ↑ Мартынов А. И. Промальп. Промышленный альпинизм. — М.: ТВТ Дивизион, 2006, стр.41—42. (Школа альпинизма). — 5000 экз. — ISBN 5-98724-008-5 «Бабочка»
  9. ↑ Шамов А. П. Способы и схемы вязки узлов и их применение в туристской технике: Учебное пособие. — Ростов-на-Дону: РГПУ, 2006. — стр.16, 127 илл. ISBN 5-8480-0176-6 «Бабочка»
  10. ↑ Василий Васильевич Новиков, Узлы. Способы вязания и применение, — М.: ООО Издательство Лабиринт Пресс, 2003. — стр.31, 10000 экземпляров ISBN 5-9287-0413-5 «Бабочка»
  11. ↑ Georges Marbach, Bernard Tourte, 2002, , с. 73.
  12. ↑ Ashley, Clifford W. (1944). The Ashley Book of Knots, Doubleday, p.190, #1051. ISBN 0-385-04025-3 «Both this and 1050 should be tied with a much longer loop than is finally wanted, as considerable length may be lost by slipping before the knot is nipped». Узел необходимо завязывать с бóльшей петлёй, чем изначально планировали, так как длина уменьшается из-за скольжения до окончательного затягивания
  13. ↑ Лев Николаевич Скрягин, Морские узлы: Издательство «Транспорт»; Москва; 1994; стр.65 ISBN 5-277-01807-7 «Легко завязывается и надёжно держит. Правда, перед тем как к петле будет приложена нагрузка, её следует крепко затянуть руками, так как при резкой тяге она имеет тенденцию переворачиваться и некоторое время скользит вдоль троса»
  14. ↑ один из способов завязывания узла «бабочка»
