Аортальный клапан

Аорта́льный кла́пан (лат. valva aortae) — один из клапанов сердца человека, или других теплокровных животных, располагающийся на границе левого желудочка и аорты, препятствуя обратному току крови из аорты в левый желудочек в диастолу. У человека клапан имеет три створки, открывающихся в сторону аорты. Полулунные створки, смыкаясь, перекрывают отверстие, соединяющее аорту и левый желудочек. Створки крепятся к фиброзному кольцу, которое образует отверстие между аортой и левым желудочком.

Морфология[править | править код]

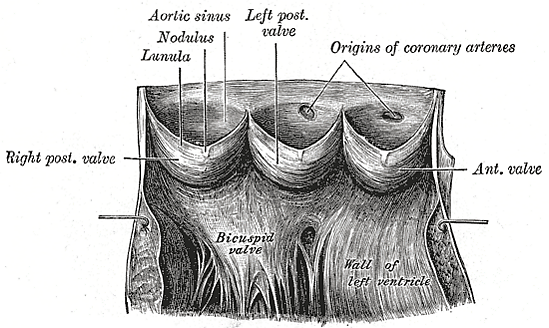

Аортальный клапан

По современным представлениям клапан (корень) аорты является объёмной воронкообразной или цилиндрической структурой, состоящей из трёх синусов Вальсальвы, трёх межстворчатых треугольников Гелле, трёх полулунных створок и фиброзного кольца, границами которого служат: проксимальнойвентрикулоаортальное соединение, и дистальнойсинотобулярное соединение.[1] [2]

Используется также термин «аортально-клапанный комплекс».[2] В узком смысле под аортальным клапаном понимают запирательный элемент, состоящий из трёх створок, трёх комиссур и фиброзного кольца.

Описание биомеханики клапана аорты через понятия общей механики показывает его как структуру, включающую прочный силовой (фиброзный) каркас и размещённые на нём тонкие оболочечные элементы — стенки синусов и створки. Деформации каркаса происходят под действием сил, возникающих в закреплённых на нём оболочках, каркас же определяет перемещения оболочечных элементов. Каркас состоит, в основном, из плотно упакованных коллагеновых волокон.[3]

Синусы Вальсальвы[править | править код]

Синусы Вальсальвы — расширенная часть начального отдела аорты. Синусы названы согласно отходящим коронарным артериям: правый коронарный, левый коронарный и некоронарный. Они ограничены проксимально соответствующим сегментом фиброзного кольца и створкой, а дистальносинотобулярным соединением.[1][2][4] Стенка синусов тоньше стенки аорты и состоит только из интимы и медии, утолщённых коллагеновыми волокнами. Количество коллагеновых волокон в ней увеличивается (а эластиновых уменьшается) по направлению от синотобулярного к вентрикулоаортальным соединением. Коллагеновые волокна ориентированы в окружном направлении и располагаются по наружной поверхности синусов, а также участвуют в образовании межстворчатых треугольников, поддерживающих форму клапана.[2][5] Основная роль синусов сводится к перераспределению напряжения между створками и синусами в диастолу и установление равновесного положения створок в систолу. На уровне их основания синусы разделены межстворчатыми треугольниками.

Фиброзный каркас[править | править код]

Фиброзный каркас клапана аорты является структурой из фиброзных элементов корня аорты: фиброзного кольца основания створок, комиссуральных стержней и синотобулярного соединения.[2] [6] [7]

Синотобулярное соединение[править | править код]

Синотобулярное соединение (арочное кольцо или арочный гребень) — соединение волнообразной формы между синусами и восходящей аортой.

Вентрикулоаортальное соединение[править | править код]

Вентрикулоаортальное соединение (кольцо основания клапана) — округлой формы фиброзная и мышечная структура между выходным отделом левого желудочка и аортой.[1] [2] В среднем, оно сформировано на 45—47 % из миокарда артериального конуса левого желудочка.[8] [9]

В зарубежной литературе это соединение также называют «аортальным кольцом».

Комиссура[править | править код]

Комиссура — линия соприкосновения смежных створок периферическими проксимальными краями на внутренней поверхности дистального сегмента корня аорты и предлежащая своим дистальным концом к синотобулярному соединению.[2] [6]

Комиссуральные стержни (столбики) — места крепления комиссур на внутренней поверхности корня аорты, являются дистальным продолжением трёх сегментов фиброзного кольца.

Межстворчатые треугольники Генле[править | править код]

Межстворчатые треугольникифиброзные или фиброзно-мышечные компоненты корня аорты, расположенные проксимальнее комиссур между смежными сегментами фиброзного кольца и соответствующими створками.[1] [2] Анатомически они являются частью аорты, но функционально обеспечивают выходные пути из левого желудочка и подвергаются воздействию его гемодинамики, а не аорты.[1] Они играют важную роль, позволяя синусам функционировать относительно независимо, объединяют их и поддерживают единую геометрию корня аорты.[2]

Если треугольники малы или асимметричны, то развивается узкое фиброзное кольцо или искривление клапана с последующим нарушением функции створок.[1]

Створки[править | править код]

Аортальный клапан (видео)

Створка — запирающий элемент клапана. Своим проксимальным краем створка отходит от полулунной части фиброзного кольца (плотной коллагеновой структуры). Створка состоит из тела (нагружаемой части), поверхности смыкания и основания.

Свободные края смежных створок в закрытом положении образуют зоны смыкания, распространяющуюся от комиссур к центру створки.[1] [2] [6] [7] Имеющая треугольную форму центральная часть зоны смыкания створки получила название узелка Аранци.

Створка состоит из трёх слоёв (аортального, желудочкового и губчатого) и покрыта снаружи тонким эндотелиальным слоем. Слой, обращённый к аорте, содержит коллагеновые волокна, ориентированные в окружном направлении в виде пучков и тяжей, с небольшим количеством эластиновых волокон.[10] [11] В зоне смыкания свободного края створки этот слой присутствует в виде отдельных пучков, которые «подвешены» между комиссуральными стержнями под углом около 125° относительно стенки аорты.[5] В теле створки эти пучки отходят под углом 45° от фиброзного кольца в виде полуэллипса и заканчиваются на его противоположной стороне, что позволяет передавать нагрузки давлением в диастолу со створки на синусы и фиброзный каркас клапана.[12]

В ненагруженной створке пучки коллагеновых волокон находятся в сокращённом состоянии в виде расположенных в окружном направлении волнистых линий на расстоянии около 1 мм друг от друга. Составляющие их волокна в расслабленном состоянии также имеют волнистую структуру с периодом волны около 20 мкм. Складки коллагеновых пучков легко распрямляются при малом нагружении створок, позволяя ткани растянуться.[10] [11] Эти пучки хорошо видны в нагруженном состоянии в проходящем свете.[8]

Эмбриология[править | править код]

Клапаны сердца развиваются из эмбриональных зачатков мезенхимальной ткани при закладке эндокарда. В процессе морфогенеза формируются предсердно-желудочковый канал (трикуспидальный и митральный клапаны) и желудочковый выносящий тракт (аортальный и пульмональный клапаны).

Развитие аортального клапана происходит из того же зачатка, что и у левого желудочка.

Гемодинамика[править | править код]

В систолу левого желудочка под действием давления крови створки клапана открываются, и кровь поступает в аорту, затем в диастолу под давлением крови из аорты створки захлопываются, препятствуя обратному току крови в левый желудочек.

Перемещение створок клапана можно разделить на пять периодов:

  1. подготовительный период, совпадает с фазой изоволюмического повышения внутрижелудочкового давления: створки, укорачиваясь в радиальном направлении, выпрямляются, ширина зоны примыкания уменьшается, радиальный угол наклона створки к основанию клапана увеличивается с 22° до 60°;
  2. период быстрого открытия створок, продолжительностью 20—25 мс: с началом изгнания крови у основания створок образуется волна инверсии, быстро распространяющаяся в радиальном направлении на тела створок и дальше к их свободным краям;
  3. пик открытия створок, приходится на первую фазу максимального изгнания крови: свободные края створок максимально изгибались в сторону синусов, форма открытия клапана приближается к кругу;
  4. период устойчивого открытия створок, приходится на вторую фазу максимального изгнания крови: свободные края створок выпрямляются вдоль оси потока, клапан принимает форму цилиндра, и створки постепенно прикрываются, форма открытия клапана становится треугольной;
  5. период быстрого закрытия клапана, совпадает с фазой редуцированного изгнания: у основания створок образуется волна реверсии, растягивающая сократившиеся створки в радиальном направлении, что приводит к смыканию вначале по желудочковому краю зоны смыкания, затем — к полному закрытию створок.

Механизм открытия и закрытия створок с образованием соответствующих волн инверсии и реверсии, а также увеличение радиального угла наклона створки (в первую фазу), можно отнести к демпферным механизмам корня аорты, снижающим деформации и напряжения створок клапана.

Патология[править | править код]

Литература[править | править код]

  • Привес М. Г., Лысенков Н. К. Анатомия человека. — 11-е переработанное и дополненное. — Гиппократ. — 389 с. — 5000 экз. — ISBN 5-8232-0192-3.

Примечания[править | править код]

  1. 1 2 3 4 5 6 7 Anderson R. H., Devine W., Ho S. Y. et al. The mith of the aortic annulus: the anatomyof the subaortic outflow tract / An. Thorac. Surg. — 1991. — Vol. 52, № 3. — P. 640-646.
  2. 1 2 3 4 5 6 7 8 9 10 Sutton J. P., Ho S. Y., Anderson R. H. et al. The forgotten interleaflet triangles: a review of the surgical anatomy of the aortic valve / An. Thorac. Surg. — 1995. — Vol. 59, № 2. — P. 419-427.
  3. Функциональная анатомия аортальных клапанов / Колесников Б. А., Сычеников И. А., Сагалевич В. М. и др. // Хирургия. — 1980. — Т. 3 — № 2. — С. 11-15.
  4. Zimmerman J. The functional and sutgical anatomy of the aortic valve / Isr. J. Med. Sci. — 1969. — Vol. 5, № 4. — P. 862-866.
  5. 1 2 Thubricar M. J., Nolan S. P., Aouad J. et al. Stress sharing between the sinus and leaflets of canine aortic valve / An. Thorac. Surg. — 1986. — Vol. 42, № 4. — P. 434-440.
  6. 1 2 3 Dagum P., Green R., Nistal F. J. et al. Deformational dynamics of the aortic root: modes and physiologic determinants / Circulation. — 1999. — Vol. 100, № 19 (Suppl). — P. 54-62.
  7. 1 2 David T. E. Aortic Valve Sparing Operations / An. Thorac. Surg. — 2002. — Vol. 73, № 4. — P. 1029-1030.
  8. 1 2 Особенности строения свиного клапана аорты как потенциального ксенографа для замещения клапана аорты человека / Гавриленков В. И. // Вестн. хир. им. И. И. Грекова. — 2004. — № 3. — С. 28-34.
  9. Sands M.P., Rittenhouse E. A., Mohri H. et al. An anatomical comparison of human, pig, calf and sheep aortic valves / An. Thorac. Surg. — 1969. — Vol. 8, № 5. — P. 407-414.
  10. 1 2 Sauren A. A., Kuijpers W. Van Steenhoven A. A. et al. Aortic valve histology and relation with mechanics — preliminary report / J. Biomech. — 1980. — Vol. 13, № 2. — P. 97-104.
  11. 1 2 Christie G. W. Anatomy of aorticheart valve leaflets: the influence of glutaraldehydefixation on function / Eur. J. Cardiothorac. Surg. — 1992. — Vol. 6, № 1 (Suppl). — P. 25-33.
  12. Mercer J. L., Benedicty M., Bahnson H. T. The movements of the dog`s aortic valve studiesby high speed cineangiography. The geometry and construction of the aortic leaflet. / J. Thorac Cardiovasc. Surg. — 1973. — Vol. 65, № 4. — P. 511-518.
