Tekla Structures

Tekla Structures используется в строительной отрасли для изготовления деталей из стали и бетона, сборного или монолитного строительства. Программное обеспечение (ПО) позволяет пользователям создавать 3D-модели конструкций из бетона или стали и управлять ими, а также направляет их на протяжении всего процесса от концепции до изготовления^[9], имеет автоматизированный процесс создания рабочих чертежей. ПО доступно в различных конфигурациях и локализованных средах.

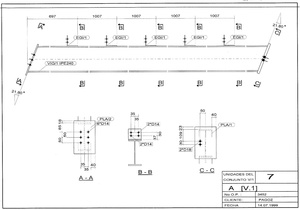

Программное обеспечение Tekla Structures имеет многоязычный интерфейс, выпущено компанией Trimble, основанной в 1978 году. Конструкции зданий и сооружений моделируются в 3D со всеми их деталями (разделы проекта КЖ, КЖИ, КМ, КМД), а производственные и сборочные чертежи получаются из этой модели. Множество процессов детализации выполняется в ПО автоматически.

Моделирование в Tekla Structures включает в себя: конструкционную сталь, строительную сталь, бетонные и железобетонные монолитные конструкции, арматурные каркасы, лёгкие стальные профили и конструкции для гипсокартона^[5]. Переход Xsteel на Tekla Structures в 2004 году значительно расширил функциональность и совместимость 3D-моделей^[8]. ПО часто используется вместе с Autodesk Revit, — несущий каркас разрабатывается в Tekla и экспортируется в Revit с использованием форматов DWG/DXF^[10].

В ПО также встроена CAM-система для производства, которая генерирует файлы различных форматов для станков с ЧПУ, таких как газокислородная и плазменная резка, станки для арматуры, пилы, сверла и т. д.
