AutoCAD

Ранние версии AutoCAD работали с небольшим числом элементарных объектов, таких как круги, линии, дуги и текст, из которых затем формировались более сложные конструкции. Благодаря этому AutoCAD получил репутацию «электронного кульмана»^[1][2][3]. На современном этапе AutoCAD значительно превзошёл возможности ранних версий.

В области двумерного проектирования программа позволяет использовать элементарные графические примитивы для построения более сложных объектов, а также предоставляет широкие возможности работы со слоями и аннотативными объектами (размерами, текстом, обозначениями). Механизм внешних ссылок (XRef) позволяет разделять чертёж по файлам для командной работы, а динамические блоки расширяют автоматизацию 2D-проектирования без программирования. С версии 2010 реализована поддержка двумерного параметрического черчения, с 2014 года — возможность динамической связи чертежа с картографическими данными (GeoLocation API).

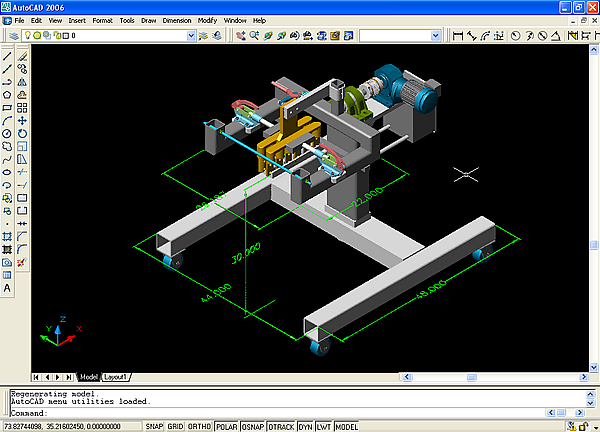

AutoCAD включает инструменты для трёхмерного моделирования — поддерживается твердотельное, поверхностное и полигональное моделирование. Для визуализации используется система рендеринга mental ray. Реализовано управление 3D-печатью и работа с облаками точек (обработка данных 3D-сканирования). Отсутствие трёхмерной параметризации ограничивает конкуренцию с машиностроительными САПР среднего класса (Inventor, SolidWorks и др.). С AutoCAD 2012 поставляется Inventor Fusion, реализующий технологию прямого моделирования^[4].

Популярность AutoCAD обусловила распространение его формата файлов — DWG. Закрытость формата стимулировала появление сторонних компонентов, поддерживающих DWG (например, от ODA), а также рост количества аналогичных программ с поддержкой DWG и более низкой стоимостью.

Распространение AutoCAD связано и с развитым набором средств разработки и адаптации — возможность настройки под конкретные задачи и расширения функций базовой системы. Базовая версия AutoCAD служит универсальной платформой для разработки приложений^[5][6]. На её основе разработано множество специализированных приложений: AutoCAD Mechanical, AutoCAD Electrical, AutoCAD Architecture, GeoniCS, Promis-e, PLANT-4D, AutoPLANT, СПДС GraphiCS, MechaniCS, GEOBRIDGE, САПР ЛЭП, Rubius Electric Suite и др.

Динамические блоки — двухмерные параметрические объекты с пользовательскими параметрами. В одном динамическом блоке может содержаться несколько вариантов размеров, расположения или видимости частей. Их использование сокращает библиотеки стандартных элементов и ускоряет выпуск рабочей документации. Эта функция появилась в AutoCAD 2006^[7].

Макросы в AutoCAD — простой способ адаптации, доступный большинству пользователей. Их не следует путать с макросами VBA.

Примеры макрокоманд^[8]

• vports — создание видового экрана;
• MENUBAR 1 — показать строку меню;
• x, explode — расчленить;
• PURGE — очистить;
• LWDISPLAY — включить вес линий^[9]

Action Macros появились в AutoCAD 2009: пользователь записывает набор команд при помощи Action Recorder.

Можно создавать персональные кнопки для вызова собственных серий команд (макросов), используя языки DIESEL и AutoLISP^[10].

DIESEL (Direct Interprietively Evaluated String Expression Language) — язык для строковых выражений (28 функций), применяемый, прежде всего, для макросов и переменных строк командной строки (особенно в AutoCAD LT, где других языков нет)^[10]. Впервые появился в AutoCAD R12.

Visual LISP — интегрированная среда разработки для AutoLISP, появилась с AutoCAD 2000 (до этого поставлялась отдельно). Поддерживает расширения ActiveX, язык DCL и позволяет создавать комплексные приложения^[5]. Visual LISP не является средой визуального программирования.

AutoLISP — диалект Лисп, основной внутренний язык AutoCAD (с 1986 года, версия 2.18), поддерживает тесную работу с командной строкой.

ActiveX-расширения существенно расширяют возможности AutoLISP (работа с файлами, реестром, приложениями через ActiveX; внедрены начиная с R14).

DCL (Dialog Control Language) — язык для создания диалоговых окон в приложениях AutoLISP (с R12), ориентирован на декларативное описание. Для удобства сторонние разработчики создали альтернативные среды ObjectDCL, OpenDCL и др.

С версии R14 поддерживается VBA (Visual Basic for Applications), но работает только через ActiveX и почти не взаимодействует с AutoLISP^[5]. Достоинство — более полная поддержка ActiveX и загрузка DLL, а недостаток — среда разработки исключена из дистрибутива с версии 2010 (возможна отдельная установка). Поддержка постепенно сворачивается в пользу .NET^[11].

ObjectARX — SDK для среды Microsoft Visual Studio: пакеты библиотек и инструментов для разработки приложений под AutoCAD (впервые в AutoCAD R13, ранее ADS и ARX). Версии ObjectARX строго соответствуют версиям AutoCAD, приложения несовместимы между версиями^[5].

Благодаря поддержке .NET Framework возможно создание приложений на любом .NET-языке^[11].

Возможна работа с AutoCAD по COM практически на любом соответствующем языке; большую популярность получил Delphi^[5][12].

С 2014 года можно загружать и выполнять JavaScript-скрипты. Для запуска скрипта сайт должен быть внесён в список доверенных^[13].

AutoCAD официально поддерживает ОС Microsoft Windows и macOS. Версия 2014 поддерживает Windows XP (SP3), Windows 7 и Windows 8^[1]. Для macOS поддержка имеется, начиная с версии 2013. В комплекте для Windows идут версии под 32- и 64-разрядные системы. AutoCAD позволяет использовать многопроцессорные и многоядерные системы.

AutoCAD LT — версия для двумерного черчения, дешевле базовой (около трети стоимости). В ней отсутствует трёхмерное моделирование и визуализация (хотя просмотр возможен), исключены языки программирования и надстройки, нет параметрических чертежей и других функций. Впервые представлена в 1993 году^[14].

AutoCAD Web (ранее AutoCAD WS)^[15] — облачное приложение для работы с DWG-чережами через браузер, а также для iOS и Android^[16]. Распространяется по модели freemium, доступны планы Free/Pro/Pro Plus. В бесплатной версии возможен просмотр и базовое редактирование файлов, хранящихся в Autodesk 360, в платных — создание новых чертежей, расширенные инструменты и больший лимит хранилища^[17]. В AutoCAD для настольных ОС поддерживается синхронизация с этим сервисом (с версии 2012).

Студенческие версии AutoCAD доступны бесплатно для студентов и преподавателей для образовательных целей с портала Autodesk Education^[18]. Функционально они совпадают с полной версией, но все созданные или отредактированные файлы получают специальную метку (educational flag), которая выводится при печати.

• AutoCAD Architecture — для архитектурного проектирования и выпуска строительной документации.
• AutoCAD Electrical — для проектирования электрических систем управления, с обширной библиотекой обозначений.
• AutoCAD MEP — для проектирования инженерных систем зданий; реализовано построение 3D-модели, получение чертежей, спецификаций и др.
• AutoCAD Map 3D — для специалистов в области транспорта, энергетики, земле- и водопользования, поддерживает ГИС.
• AutoCAD Raster Design — средство векторизации изображений и оптического распознавания символов (OCR).
• AutoCAD Structural Detailing — для расчёта и проектирования строительных конструкций, поддерживает BIM и работу с балками, колоннами и др.
• AutoCAD Mechanical — обеспечение библиотеками стандартных компонентов (700 тыс. элементов), автоматизация расчётов и совместная работа.
• AutoCAD P&ID — для создания и управления схемами трубопроводов и КИП.
• AutoCAD Plant 3D — инструмент для проектирования технологических объектов, с интеграцией AutoCAD P&ID.

В 2010 году Autodesk представила бесплатный модуль для AutoCAD (Windows), реализующий оформление чертежей по стандартам СПДС, ГОСТ 21.1101-2009 и другим^[19]. Модуль добавляет вкладку «СПДС» и комплект шрифтов по ГОСТ 2.304-81.

Основной формат — DWG, созданный Autodesk. Для обмена поддерживается открытый формат DXF. DWG и DXF-хранятся многими программами как стандарт де-факто в области 2D-проектирования^[20]. Для публикации используются DWF и DWFx. Программа поддерживает импорт/экспорт форматов DGN, SAT, STL, IGES, FBX, 3DS, JT, PDF, STEP и др. С версии 2012 возможна конвертация файлов из других 3D-САПР (Inventor, SolidWorks, CATIA, NX и др.) в DWG.
