T-FLEX CAD — российская система автоматизированного проектирования, объединяющая в себе параметрические возможности 2D и 3D моделирования со средствами создания и оформления чертежей и конструкторской документации в соответствии с ЕСКД и зарубежными стандартами (ISO, DIN, ANSI).

Система включена в Единый реестр российских программ[1]. Работает в среде Microsoft Windows. Основной формат файла документов САПР T-FLEX CAD — *.grb.

Начиная с 17 версии официально подтверждена работа в Linux (Astra Linux с Wine)[2].

Разработчик системы — российская компания «Топ Системы».

Общие сведения

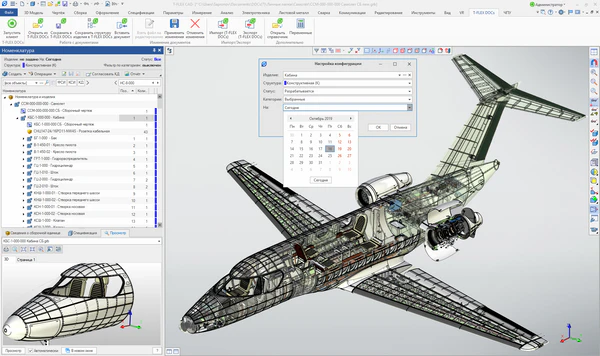

T-FLEX CAD
Тип САПР
Разработчик Топ Системы
Операционные системы Windows (7,8.1,10, 11), Linux (Wine)
Последняя версия 17.0.85.0 (17.02.2023)
Лицензия Платная, бесплатная учебная
Сайт tflex.ru

История создания

Первая версия системы была выпущена в 1992 году под названием TopCAD. С 1992 по 1995 год система выходила для операционной среды DOS.

В 1996 году начались поставки 2D версии системы T-FLEX CAD 5.x для операционных систем Windows 95 и Windows NT.

В конце 1996 года выходит 3D версия системы T-FLEX CAD 5.x, построенная на геометрическом ядре ACIS фирмы Spatial Technology.

В 1997 году система T-FLEX CAD 5 попала в пятое издание обзора 100 лучших мировых CAD-систем «The CAD rating guide».

В 1999 году принято решение о переводе T-FLEX CAD на ядро Parasolid, получена лицензия на этот продукт.

В 2002 году компания «Топ Системы» стала лауреатом премии «Элита САПР» в номинации «Разработчик лучшей отечественной САПР для трехмерного моделирования — T-FLEX CAD 3D». В 2003 году система T-FLEX CAD 3D признана победителем в номинации «Лучшая отечественная САПР для трехмерного моделирования» премии «Элита САПР 2003»[3].

Начиная с 7-й версии T-FLEX CAD 3D работает на базе ядра Parasolid. В дополнение к 7-й версии T-FLEX CAD 2D, выпускается T-FLEX CAD LT для автоматизации черчения. За период 2003—2004 гг. выпущены 8 и 9 версии системы T-FLEX CAD. В 9 версию T-FLEX CAD впервые встроен модуль «Экспресс-Анализ», предназначенный для проведения прочностных расчетов[4].

В 2006 году «Топ Системы» объявила о выпуске 10-й версии T-FLEX CAD и о выходе нового продукта T-FLEX Печатные платы — программа для проектирования печатных плат.

Компания «Топ Системы» представила 11-ю версию системы параметрического твердотельного моделирования T-FLEX CAD в конце 2007 года. А в начале 2008 года состоялся официальный релиз чешской версии T-FLEX CAD 11, чешская компания SoliCAD s.r.o. получила статус официального партнёра компании «Топ Системы». Активно развивается зарубежная дистрибьюторская сеть[5][6]. Интерфейс T-FLEX CAD переведён на английский, немецкий, итальянский, польский и чешский языки[7][8].

В 2011 году на IT Форуме «T-FLEX PLM — комплексная автоматизация предприятий» была анонсирована 12 версия T-FLEX CAD[9][10].

Следующая версия T-FLEX CAD 14 вышла через 3 года, в 2014 году. Начиная с 14 версии вектор развития системы направлен в сторону тяжелой САПР[11].

В 2016 году вышла 15-я версия T-FLEX CAD с обновленным интерфейсом[12][13][14], а начиная с версии 15.1 T-FLEX CAD поддерживает прямое чтение файлов сторонних СAD-систем[15][16].

В 2018 году состоялся релиз T-FLEX CAD 16 и новой системы T-FLEX CAD 2D+ (предназначена для 2D параметрического проектирования и оформления чертёжной документации, в том числе на основе трёхмерных моделей системы T-FLEX CAD и других САПР)[17]

T-FLEX CAD 16 поставляется в нескольких конфигурациях, которые представлены в виде программных модулей собственной разработки и покрывают потребности конструкторов различных отраслей.

Выпуск 17-й версии T-FLEX CAD анонсирован компанией «Топ Системы» в 2020 году[18].

В июле 2020 года состоялся официальный релиз T-FLEX CAD 17[19][20][21][22]

Основные возможности системы

  • параметрическое 2D эскизирование и параметрическое 2D/3D проектирование с использованием гибридной параметризации, объединяющей классическую параметризацию, основанную на элементах построения, и размерную параметризацию, основанную на ограничениях и управляющих размерах;
  • прямое чтение и импорт форматов различных CAD-систем, экспорт в форматы других CAD-систем;
  • единый формат файлов для 3D моделей и сборок с различными видами многостраничных чертежей, спецификаций, графиков, баз данных, данных приложений, макросов;
  • полная ассоциативная связь между 3D моделью и её чертежом;
  • набор средств подготовки конструкторской документации в соответствии со стандартами ЕСКД, ISO, DIN и ANS;
  • параметрический модуль по автоматическому созданию спецификаций и отчётов, групповых спецификаций, возможность настройки собственных шаблонов спецификаций и отчётов;
  • 3D моделирование (каркасное, твердотельное и поверхностное 3D моделирование)[23];
  • создание 3D сборок без ограничений на количество деталей и глубину иерархии;
  • возможность комбинировать методы работы «снизу вверх» (от детали к сборке) и «сверху вниз» (от сборки к детали);
  • работа со ссылочной геометрией с возможностью управлением процессом обновления;
  • инструменты коллективной работы над проектами;
  • управление структурой сборки и структурой изделия;
  • проектирование деталей из листового металла, проектирование коммуникаций (трубопроводов, вентиляционных каналов и др.);
  • поддержка PMI, включая форматы других CAD-систем;
  • геометрический анализ 3D деталей и 3D сборок;
  • инженерный экспресс-анализ деталей методом конечных элементов;
  • оптимизация деталей и конструкций, включая КЭ-оптимизацию;
  • криптозащита документов, библиотек пользователя, с привязкой к ключу аппаратной защиты;
  • создание фотореалистичных изображений по технологиям GPU и CPU, запись анимации сборки/разборки, пользовательских сценариев с фотореалистическим качеством;
  • API-интерфейс для разработки собственных приложений;
  • редактор переменных с поддержкой многострочных выражений и подсветкой синтаксиса;
  • поддержка работы с внутренними и внешними базами данных;
  • библиотеки параметрических 2D и 3D стандартных элементов: пружины с расчётом, болтовые соединения с расчётом, стандартные изделия по ГОСТ (болты, винты, гайки, подшипники, прокатный сортамент и пр.);
  • создание и подготовка 3D моделей для 3D печати[24][25].

Особенности системы

  • единый формат файлов (*.grb) для 3D моделей и 3D сборок с различными видами, многостраничных чертежей, спецификаций, графиков, баз данных, данных приложений, макросов и пр.;
  • два механизма параметризации чертежей — линии построения и эскиз с ограничениями и управляющими размерами;
  • создание параметрических 2D сборок;
  • инструменты параметризации — дают возможность выбирать стиль работы: разрабатывать непараметрические 3D модели, создавать параметрические чертежи «с нуля», строить параметрические модели и сборки в 3D, и на их основе формировать 2D документацию или комбинировать эти методы;
  • собственный графический движок;
  • многотельное 3D моделирование в рамках одного документа;
  • возможность коллективной работы над проектами;
  • инструменты создания 3D сборок изделий без ограничения на количество деталей и глубину иерархии;
  • работа со ссылочной геометрией;
  • возможность комбинировать методы работы «снизу-вверх» (от детали к сборке) и «сверху-вниз» (от сборки к детали);
  • проектирование деталей из листового металла;
  • возможность создания мини-САПР, предназначенных для решения задач конкретного предприятия;
  • встроенный механизм создания фотореалистичных изображений, основанный на технологиях Nvidia Optix и Intel (Embree)[26];
  • является базовой платформой для встраиваемых в него расчётных систем, системы проектирования электротехнических изделий, модуля раскроя, расширенного импорта, ЧПУ-модуля, модуля печатных плат, модуля виртуальной реальности[27] — используется базовая параметрическая модель данных T-FLEX CAD.

Конфигурации и модули системы

Базовая (коммерческая) конфигурация

включает в себя все основные возможности системы (см. пункт Основные возможности системы).

Дополнительные приложения и модули для T-FLEX CAD

T-FLEX CAD 2D+ — система, предоставляющая возможности 2D параметрического проектирования и оформления чертёжной документации в соответствии с ЕСКД, в том числе на основе 3D моделей системы T-FLEX CAD и других САПР. Отличие от T-FLEX CAD — отсутствие возможности 3D проектирования.

T-FLEX Расширенный импорт — встроенное в T-FLEX CAD приложение, даёт возможность прямого чтения форматов данных САПР CATIA, Creo, Pro/ENGINEER, I-DEAS.

T-FLEX Электротехника — встроенное в T-FLEX CAD приложение, позволяет вести процесс проектирования электрической и механической составляющих электротехнического изделия в единой среде проектирования — T-FLEX CAD.

T-FLEX VR — встроенное в T-FLEX CAD приложение, дает возможность проводить визуальный анализ изделия, проверять его эргономичность, оценивать дизайн и вести проектирование в виртуальном пространстве[28].

T-FLEX Печатные платы — встроенное в T-FLEX CAD приложение для проектирования печатных плат.

T-FLEX Анализ — встроенное в T-FLEX CAD приложение, позволяет осуществлять математическое моделирование распространённых физических явлений. Все расчёты ведутся с применением метода конечных элементов (МКЭ).

T-FLEX Динамика — встроенное в T-FLEX CAD приложение, предназначенное для качественного и количественного анализа кинематики и динамики механизмов.

T-FLEX Зубчатые передачи — встроенное в T-FLEX CAD приложение, предназначенное для проектирования, расчёта и анализа зубчатых передач.

T-FLEX Раскрой — встроенное в T-FLEX CAD приложение, предназначенное для автоматизации раскроя листовых материалов для различных видов резки[29].

T-FLEX ЧПУ — встроенное в T-FLEX CAD приложение, предназначенное для создания управляющих программ для станков с ЧПУ, опираясь на 2D или 3D геометрию. Поддерживает различные типы систем управления 2D, 2,5D, 3D и 5D и разделена на две независимые системы: T-FLEX ЧПУ 2D и T-FLEX ЧПУ 3D.

T-FLEX Viewer — программа для просмотра и печати чертежей и 3D моделей, выполненных в системе T-FLEX CAD.

T-FLEX Пружины — набор библиотечных файлов, интегрированных в библиотеку стандартных изделий, с возможностью выполнения расчётов.

T-FLEX Библиотеки — набор библиотек параметрических элементов по ГОСТ, поставляются вместе с T-FLEX CAD.

T-FLEX CAD для учебных заведений

Версия T-FLEX CAD для ВУЗов[30][31][32] — полнофункциональная версия системы, предназначенная для использования в образовательном процессе в учебных заведениях[33]. Отличается от коммерческой версии возможностью чтения файлов Учебной версии T-FLEX CAD, см ниже.

Учебная версия T-FLEX CAD

Бесплатная версия системы T-FLEX CAD, предназначена для некоммерческого использования в учебных целях[34][35]. Учебная версия T-FLEX CAD имеет некоторые ограничения:

  • файлы, созданные в Учебной версии T-FLEX CAD, не могут быть прочитаны в коммерческой версии T-FLEX CAD, имеют отличное от коммерческой версии расширение — (*.grs);
  • недоступны некоторые функциональные возможности коммерческой версии.

Применение

Среди пользователей T-FLEX CAD и приложений предприятия машиностроения[36][37]и приборостроении[38], аэрокосмической[39][40], автомобильной и судостроительной[41][42] отраслей[43][44][45].

Аналоги

Существует множество различных САПР, большинство из них представлены зарубежными вендорами. Чаще всего T-FLEX CAD сравнивают со следующими зарубежными системами: SolidWorks, Solid Edge, Autodesk Inventor, NX (по отдельной функциональности) и др. Среди российских аналогов — Компас-3D.

Примеры работ в T-FLEX CAD

Примеры работ в T-FLEX CAD

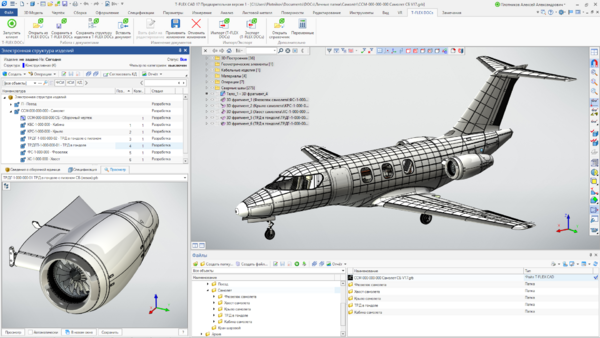

Коллективная работа в T-FLEX CAD

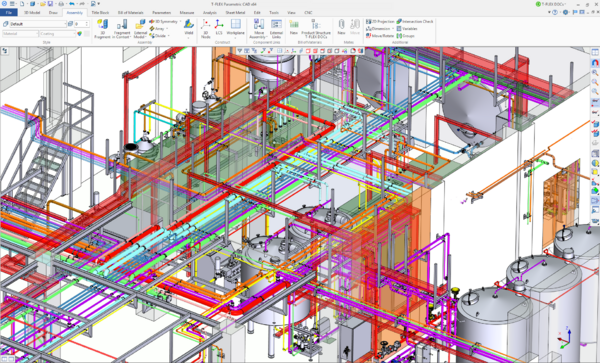

Проектирование трубопроводов в T-FLEX CAD

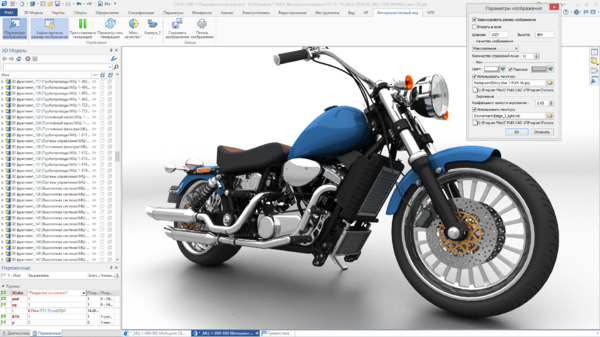

Фотореалистичное изображение в T-FLEX CAD

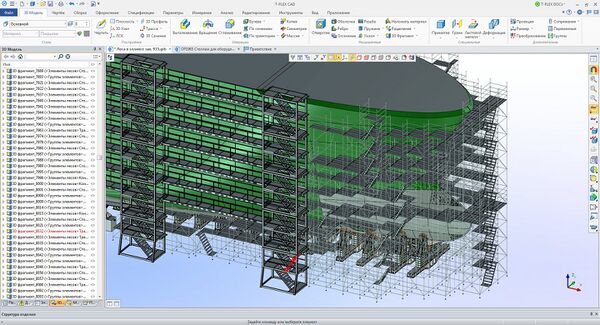

Проектирование параметрических лесов в T-FLEX CAD

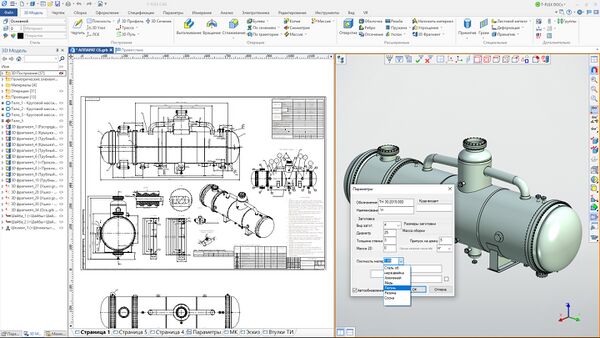

Параметрическая сборка и чертёж в T-FLEX CAD

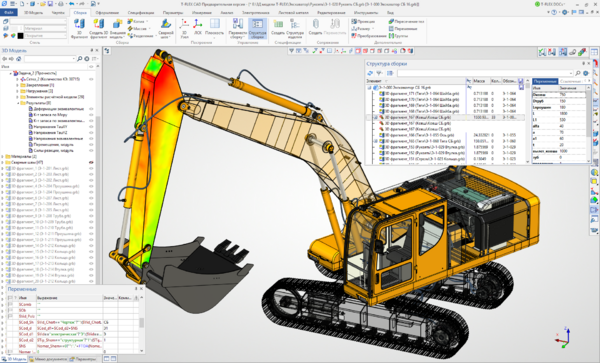

Экскаватор с расчётом стрелы в T-FLEX CAD

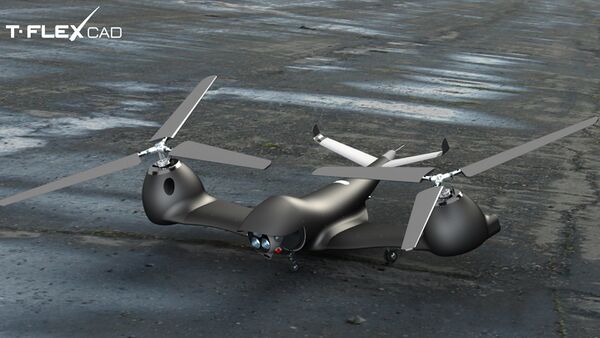

Модель БПЛА - сделана в T-FLEX CAD

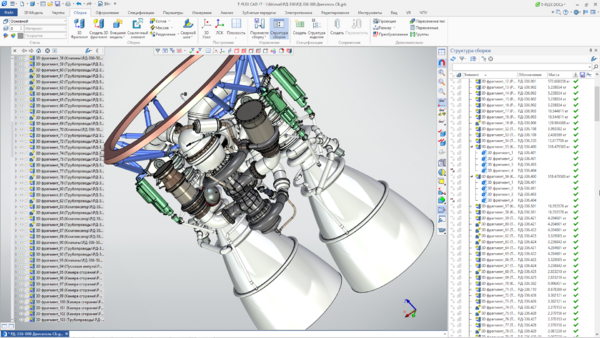

Ракетный двигатель РД-336, спроектированный в T-FLEX CAD

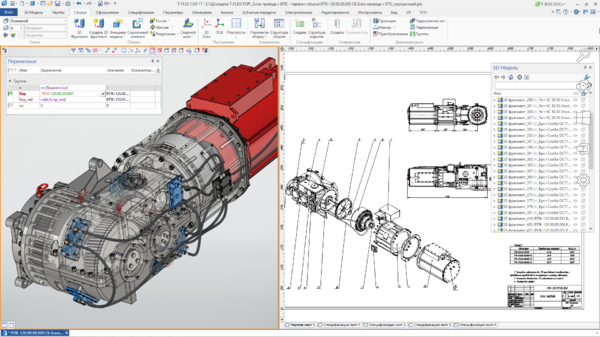

Блок привода в T-FLEX CAD

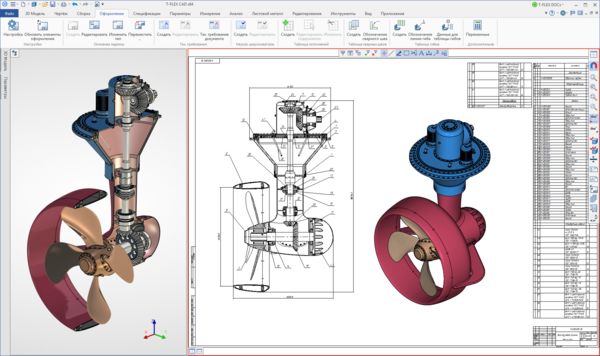

Винторулевая колонка спроектированная в T-FLEX CAD
