Fritzing

Fritzing — свободное кроссплатформенное программное обеспечение[3], упрощённый САПР с WYSIWYG-интерфейсом для хоббийных проектов экосистемы Arduino. ПО разработано в Университете прикладных наук Потсдама[4]. Скачивание бинарных сборок под Windows, Mac и Linux AppImage с официального сайта доступно только на платной основе[5].

Общие сведения

Обзор

undefined

На развитие Fritzing повлияли язык программирования Processing и система Arduino[6]. При помощи программы можно преобразовать прототип на основе Arduino в топологию печатной платы для серийного изготовления. Соответствующий веб-сайт помогает пользователям делиться и обсуждать проекты и опыт, а также снижать производственные затраты.

Приложение упрощает отладку схем при помощи макетных плат.

Fritzing можно рассматривать как инструмент автоматизации проектирования электроники (EDA) для неинженеров: метафора ввода вдохновлена ​​​​средой дизайнеров (прототип на основе макетных плат), а вывод ориентирован на доступные средства производства. По состоянию на 2 декабря 2014 года Fritzing сделал опцию просмотра кода скетчей, где можно изменить код и загрузить его непосредственно на устройство Arduino[7].

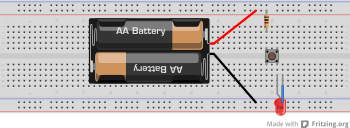

Макет простой схемы, нарисованной Fritzing.

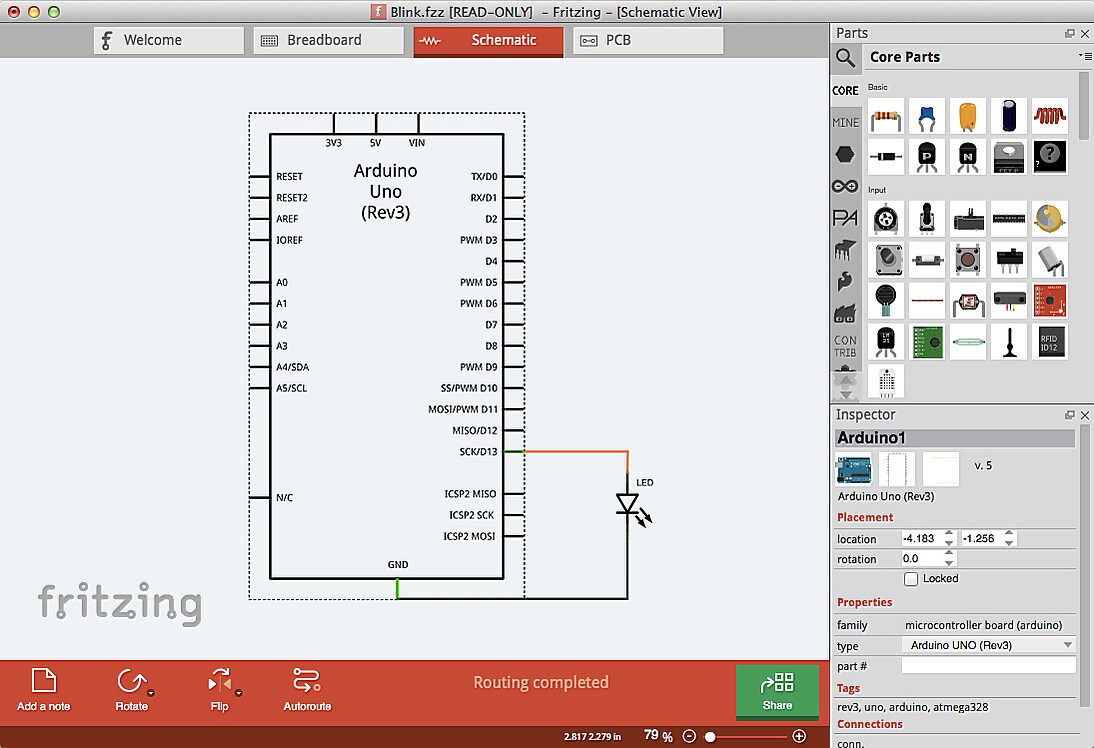

Принципиальная схема

Примечания

  1. ↑ Fritzing 0.9.10 released — 2022.
  2. ↑ What license is Fritzing released under? Архивная копия от 21 декабря 2017 на Wayback Machine FAQ
  3. ↑ McRoberts, Michael. Beginning Arduino (неопр.). — APress, 2010. — С. xx. — ISBN 978-1-4302-3240-7. Архивная копия от 17 декабря 2019 на Wayback Machine
  4. ↑ Brühlmann, Thomas. Arduino: Praxiseinstieg (неопр.). — Hüthig Jehle Rehm, 2010. — С. 270. — ISBN 978-3-8266-5605-7. Архивная копия от 17 декабря 2019 на Wayback Machine
  5. ↑ Frequently Asked Questions about the GNU Licenses. Дата обращения: 17 марта 2022. Архивировано 18 марта 2022 года.
  6. ↑ Gläser, Thomas. Hardware-Hacking: So baut man einen Tentakel-Roboter für 100 Euro (13 September 2009). Архивировано 14 апреля 2012 года. Дата обращения: 17 марта 2022.
  7. ↑ Fritzing Blog. Дата обращения: 17 марта 2022. Архивировано 6 мая 2021 года.
