NLAW

Система была создана в рамках проекта Министерства обороны Великобритании MBT LAW (англ. Main Battle Tank and Light Anti-tank Weapon). Она должна была заменить устаревшие гранатомёты LAW 80 и AT4. Программа NLAW предусматривала создание гранатомёта, предназначенного для уничтожения полевых укреплений и борьбы с бронетехникой в ближнем бою, на дальности применения классических ручных противотанковых гранатомётов (до 300 метров) и полноценных, классических ПТРК. Оружие также должно было быть пригодно к пуску из малых помещений в условиях городского боя.

Первые два контракта на создание опытных образцов были заключены в январе 2001 года. По результатам конкурса победа была присуждена шведской компании Saab Bofors Dynamics с проектом схожим по концепции с американским гранатомётом FGM-172 SRAW, также участвовавшем в конкурсе: с боевой частью на основе ударного ядра, расположенной перпендикулярно продольной оси ракеты (для атаки танка в верхнюю проекцию). Разработка как пусковой установки, так и ракет осуществлялась на предприятиях Saab Bofors Dynamics в Эскильстуне и Карлскуге в Швеции с использованием опыта, полученного при разработке противотанковых систем Carl Gustav, AT4 CS и RBS 56. Thales Air Defense является основным британским партнёром и участником программы, возглавляя команду MBT LAW, в которую входят 14 британских субподрядчиков по производству системы вооружения и её компонентов^[3]. В июне 2002 года был подписан меморандум, а также согласованы контракты на производство новой системы.

В 2009 году NLAW был принят на вооружение Британской армии и началось его серийное производство.

Инерциальный измерительный блок ракеты (IMU) производится компанией Collins Aerospace в Плимуте. Компания Eaton Ltd, базирующаяся в Южном Молтоне, отвечает за производство аэродинамических рулей и приводов.
Raytheon Systems Limited (базируется в Гленротсе) и Thales Missile Electronics (в Бейзингстоке) производят блоки электроники и бесконтактные взрыватели для систем.
Компания National Plastics Aerospace, базирующаяся в Ковентри, отвечает за пластиковые и композитные молдинги.
Компания Skeldings, базирующаяся в Сметике, производит пружины специального назначения для системы.
Express Engineering из Гейтсхеда, Portsmouth Aviation EPS Logistics Technology, Leafield Engineering из Бристоля и Metalweb из Бирмингема также являются основными партнёрами консорциума MBT LAW.
Окончательная сборка и испытания проводятся на предприятии Thales Air Defense в Белфасте.^[3]

В 2017 году SAAB заключила контракт на поставку NLAW Сухопутным войскам Швейцарии на сумму 120 млн долларов США^[4]. Кроме того, NLAW закупили Финляндия, Люксембург, Великобритания, планируют закупки Индонезия и Саудовская Аравия.

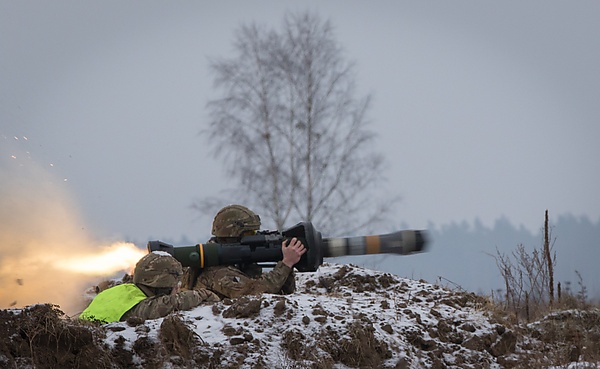

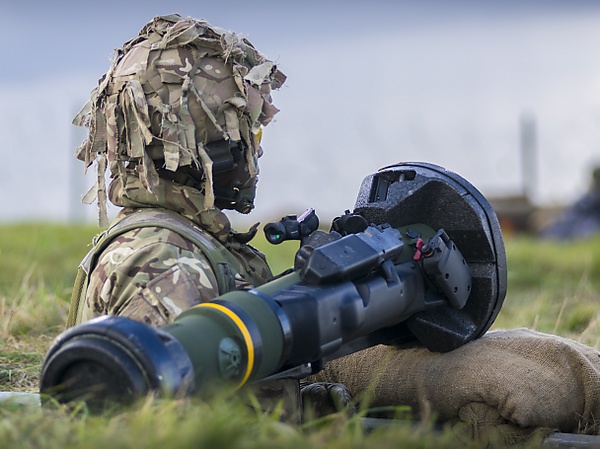

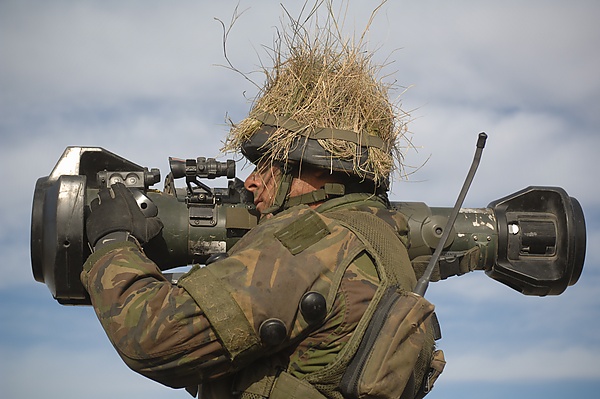

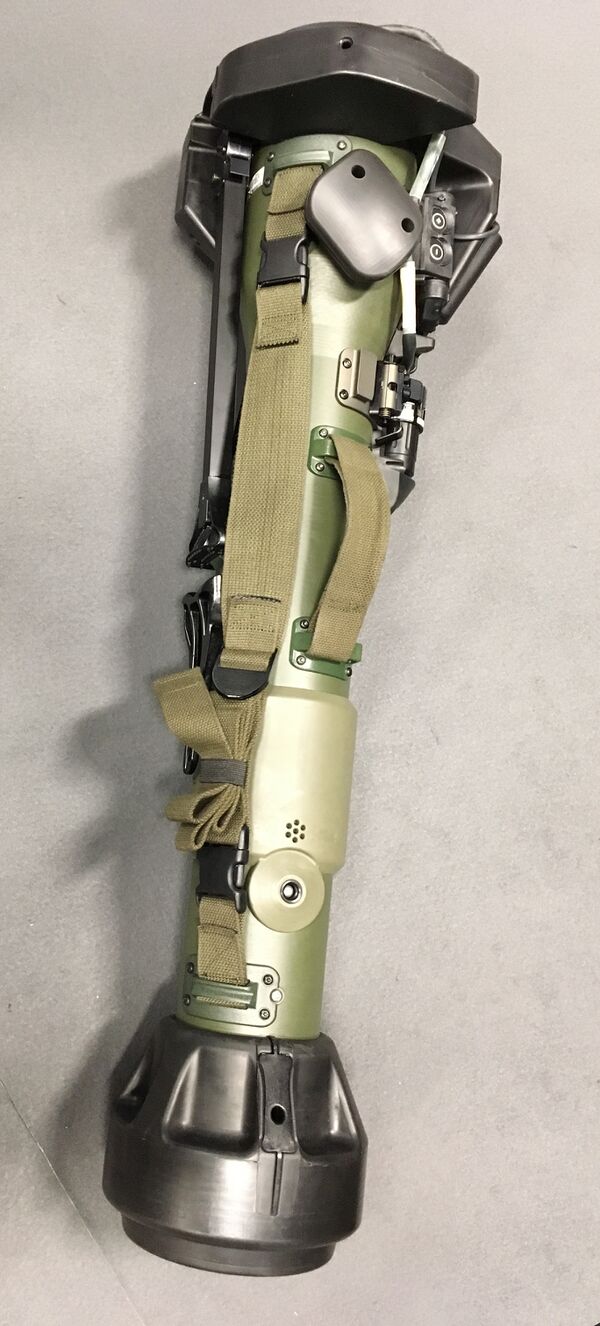

Противотанковая управляемая ракета работает по принципу «выстрелил и забыл» и применяется для борьбы с бронетехникой и полевыми укреплениями^[5]. Ракеты поставляются в герметичных транспортно-пусковых контейнерах из стеклопластика. К контейнеру крепится блок сопровождения и вычисления, а также дневной прицел с 2,5-кратным увеличением. На трубу можно устанавливать тепловизионные и ночные прицелы, в том числе других производителей. NLAW может транспортироваться и применяться одним человеком. Пуск можно выполнять лёжа, с колена или стоя. Конструкция NLAW позволяет стрелять из закрытых помещений. Диапазон допустимых углов места цели ±45°, эксплуатационных температур от −38 до +63 °C^[5].

Чтобы запустить ракету, стрелок должен захватить цель и сопровождать её в течение как минимум трёх секунд, для того, чтобы блок электроники прицела произвёл определение расстояния до цели, её угловой скорости, угла места цели, температуры порохового заряда маршевого двигателя — необходимые ему для расчёта точки прицеливания, включая расчёт необходимого упреждения при стрельбе. В течение 3 секунд упреждение и вертикальные поправки рассчитываются автоматически, смещая марку прицела на рассчитанное электроникой расстояние. После этого спусковой крючок разблокируется и ракета может быть запущена^[6].

NLAW использует двухступенчатый твердотопливный ракетный двигатель. Первая ступень выталкивает ракету из пускового контейнера на скорости около 40 м/с, после чего отделяется от ракеты. Первая ступень, во избежание поражения стрелка пороховыми газами запущенной им ракеты, работает только во время движения ракеты по транспортно-пусковому контейнеру. Для снижения температуры выхлопа имеется капсула со специальной жидкостью, которая смешивается с горячими пороховыми газами первой ступени, что позволяет запускать ракету из помещений небольшого объёма и значительно уменьшает опасную область за пусковым контейнером при выстреле. На безопасном расстоянии от гранатомётчика (порядка четырёх метров) включается вторая ступень и разгоняет ракету примерно до 200 м/с. В полёте управляемая ракета сохраняет заданный курс с помощью инерциальной навигационной системы и летит к заранее определённой точке встречи. Отклонения от курса корректируются автоматически.

В отличие от классических ПТРК, стрелок не может как-либо управлять ракетой после её пуска и ракета не может сама отслеживать цель, как, например, ракета FGM-148 Javelin. Если цель после пуска ракеты изменит своё направление движения или неожиданно остановится, то ракета будет продолжать лететь в рассчитанную перед пуском точку встречи^[5][7].

Необходимость введения в конструкцию ракеты дорогой инерциальной системы управления была обусловлена тем, что на ней, аналогично комплексам BGM-71F TOW-2В и FGM-172 SRAW, применяется боевая часть на основе ударного ядра, поражающая танк в крышу и расположенная перпендикулярно продольной оси ракеты, которая в момент срабатывания над танком должна быть направлена вертикально вниз (а не вверх или в сторону) — по этой причине на ракете не было возможно применить стабилизацию боеприпаса вращением, как на большинстве ручных противотанковых гранатомётов, где кумулятивная боевая часть расположена на продольной оси ракеты (направлена не вниз, а вперёд).

Прицел: Триджикон TA41 NLAW 2,5×20 с интегрированным дальномером и автоматическим расчётом упреждения и поправок на метеоусловия

Перед пуском стрелок может выбрать один из двух режимов стрельбы: атака цели типа «танк» с превышением (в крышу) или атака цели типа «амбразура» и «лёгкая бронетехника» путём прямого попадания в точку прицеливания. Первый режим используется при борьбе с танками или целями, находящимися за бруствером и иными укрытиями; здесь ракета летит примерно в 1 м над линией визирования и взрывается после срабатывания оптомагнитного неконтактного взрывателя над целью. Оптоэлектронный взрыватель имеет режим пренебрежения ближних целей, блокирующий его срабатывание при пролёте подбитой бронетехники и иных объектов воспринимаемых им как танк, на расстояниях значительно меньших, чем замеренная в процессе прицеливания предполагаемое расстояние до цели с учётом ожидаемого смещения цели за время полёта ракеты.

Конструкция боевой части аналогична конструкции PALR BILL-2. Боевая часть имеет калибр 150 мм, весит 1,8 кг и содержит направленный вниз кумулятивный заряд на основе ударного ядра диаметром 102 мм, который используется для атаки цели в крышу башни. При таком профиле атаки необходимо пробить только относительно тонкую броню крыши основного боевого танка. Бронепробиваемость в таком режиме составляет не менее 50 мм гомогенной брони, что значительно превышает толщину крыши башни основных танков. При атаке в борт, которая используется для борьбы с легкобронированной техникой и полевыми укреплениями, боевая часть срабатывает от ударного взрывателя и поражает цель за счёт фугасного действия и крупных осколков корпуса боевой части, способных проломить тонкую броню лёгких бронемашин. В этом режиме траектория полёта ракеты также предварительно определяется блоком сопровождения цели^[7]. Если ракета не попадает в цель, она самоуничтожается через примерно 5,6 секунд после пуска, после того как ракета пролетела расстояние около 1000 м.

В 2015 году компания «Saab» объявила об обновлении программного обеспечения системы управления ракеты, позволяющей поднять дальность применения с 600 до 800 м.

Стоимость: приблизительно 20 000 фунтов стерлингов (27 000 долл.) на 2008 год; около 28 000 фунтов стерлингов ($37 000) на 2022 год с учётом инфляции фунта стерлингов.

• Масса: 12,4 кг
• Длина: 1016 мм
• Калибр боевой части/ракеты: 105/150 мм, масса −1,8 кг
• Бронепробиваемость боевой части: 500 мм RHA^[8] (боевая часть на основе ударного ядра, направленная вниз, перпендикулярно продольной оси ракеты), при попадании в борт — способна пробить своими осколками противопульную броню лёгкой бронетехники
• Скорость выхода из пускового контейнера: 40 м/с
• Максимальная скорость на траектории: 200 м/с (Mach 0.7)
• Полётное время на дальность 600 м: 3,4 с
• Дальность взведения взрывателя: 20 м
• Заявленная производителем максимальная эффективная дальность стрельбы: от 600 м (ранние модели), 800 м (модифицированная версия 2015 года с обновлённым программным обеспечением)
• Дальность срабатывания самоликвидатора: через 5,6 секунд после пуска (на расстоянии примерно 1000 м)
• Температурный диапазон применения: −38 … +63 °C

•  Великобритания — принят на вооружение в 2009 году
•  Индонезия — 600^[9].
•  Люксембург — н/д^[10]
•  Финляндия — н/д^[11]
•  Украина — около 4000 по состоянию на 16 марта 2022 года^[12]
•  Швеция — н/д^[13]
•  Швейцария — н/д^[4]
•  Малайзия — н/д^[14]

Военные действия на Украине

Значительное количество NLAW было использовано ВСУ в ходе военных действий на Украине.
