3D-печать бетоном

Идея автоматизированного безопалубочного возведения бетонных конструкций восходит к 1930-м годам. В 1930-х годах американский изобретатель Уильям Уршел (англ. William E. Urschel) запатентовал устройство «Machine for Building Walls», позволявшее наносить бетон послойно для формирования стен. Эта разработка может считаться одним из первых прототипов строительного 3D-принтера^[4].

В конце 1990-х годов профессор Университета Южной Калифорнии Бехрох Хошневис (англ. Behrokh Khoshnevis) разработал метод контурного строительства (англ. Contour Crafting), при котором робот-манипулятор послойно экструдирует бетонную смесь, формируя стены здания. Данная технология стала основой для последующего развития строительной 3D-печати^[4]. Параллельно в Великобритании группа исследователей из Университета Лафборо под руководством Ричарда Басвелла и Суингву Лима разрабатывала технологию Concrete Printing, основанную на экструзии высокопрочного цементного раствора через сопло малого диаметра^[5].

Стремительное развитие практических применений 3D-печати бетоном началось в 2014 году, когда шанхайская компания WinSun продемонстрировала возможность возведения десяти малоэтажных домов за 24 часа, а впоследствии напечатала пятиэтажное здание^[6]. В 2015 году в Миннесоте (США) был напечатан гостиничный номер, а китайская компания Zhuoda Group представила трёхэтажный жилой дом, собранный из отдельных напечатанных блоков^[6].

В 2016 году в ОАЭ был открыт первый в мире офис, созданный методом 3D-печати, — «Офис будущего» площадью 250 кв. м. По данным правительства ОАЭ, этот проект обошёлся примерно на 50 % дешевле традиционного строительства, а создание конструкции заняло 17 дней^[6]. ОАЭ поставили цель к 2030 году печатать около 25 % всей возводимой недвижимости^[6].

Российский опыт 3D-печати зданий также имеет значимые достижения. В 2017 году американский стартап Apis Cor с российскими корнями (основан Никитой Чен-юн-таем из Иркутска) напечатал дом площадью 36,8 кв. м в подмосковном Ступино. Печать стен заняла 24 часа, стоимость возведения составила около 10 тысяч долларов (примерно 275 долларов за квадратный метр)^[6]. В том же году датское бюро 3D Printhuset совместно с российской компанией «Спецавиа» напечатало офисное здание площадью 50 кв. м^[6].

Важной вехой стал проект Wolf Ranch в городе Джорджтаун (Техас, США), где компании ICON и Lennar при участии архитектурного бюро Bjarke Ingels Group (BIG) в 2022—2024 годах возвели жилой квартал из 100 домов, напечатанных с помощью роботизированного принтера Vulcan. Данный проект считается крупнейшим в мире жилым комплексом, построенным методом 3D-печати^[3].

Технология 3D-печати бетоном основана на послойной экструзии — управляемом нанесении бетонной смеси через сопло (экструдер) по заданной траектории. Процесс включает несколько последовательных этапов^[1][7].

На первом этапе создаётся трёхмерная CAD-модель объекта. Модель разрезается на горизонтальные слои (слайсинг), и для каждого слоя генерируется G-code — программа перемещения печатающей головки. Траектория движения экструдера и параметры подачи материала задаются компьютером^[7].

Бетонная смесь подготавливается в смесителе и подаётся в печатающую систему при помощи насоса. Для транспортировки используются винтовые (прогрессивные) насосы, поршневые насосы или шнековые экструдеры. Смесь перекачивается по трубопроводу к печатающей головке^[7]. Ключевое требование — смесь должна обладать достаточной текучестью для прокачки через трубопровод и сопло, но при этом быстро набирать структурную прочность после нанесения^[7].

Печатающая головка перемещается вдоль запрограммированной траектории, экструдируя бетонную смесь слой за слоем. Каждый последующий слой наносится поверх предыдущего. Экструдированный бетон должен выдерживать собственный вес и нагрузку от последующих слоёв без значительной деформации и обрушения — это свойство называется строительной способностью (англ. buildability)^[7].

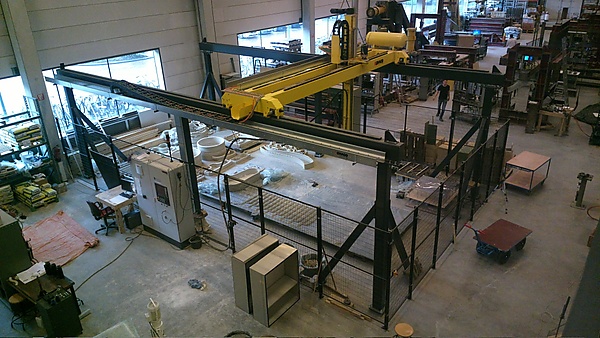

Существует несколько конструктивных решений строительных 3D-принтеров. Портальные (англ. gantry) системы представляют собой раму, внутри которой перемещается печатающая головка по трём осям. Роботизированные системы используют промышленные роботы-манипуляторы с установленным экструдером. Принтер Vulcan компании ICON, применявшийся в проекте Wolf Ranch, имеет ширину более 13,7 м и массу 4,75 тонны^[3].

После завершения печати конструкции требуется постобработка: установка кровли, оконных и дверных блоков, прокладка инженерных коммуникаций, внутренняя и наружная отделка. Эти операции по-прежнему выполняются традиционными методами^[1][6].

Смеси для 3D-печати бетоном существенно отличаются от традиционных бетонных смесей. Они, как правило, содержат повышенное количество вяжущего и мелкого заполнителя при отсутствии крупного заполнителя, что необходимо для обеспечения прокачиваемости через трубопровод и экструзии через сопло без расслаивания^[7].

Типичные смеси для 3D-печати содержат портландцемент в качестве основного вяжущего. Для улучшения реологических свойств и снижения углеродного следа применяют минеральные добавки: золу-унос, микрокремнезём (силикафьюм), метакаолин, известняковый порошок. Водоцементное отношение в большинстве составов находится в диапазоне 0,30—0,40, а соотношение песок/вяжущее составляет 1,2—2,0. Крупность зёрен песка обычно не превышает 2 мм^[7].

Для регулирования свойств смеси применяются химические добавки: суперпластификаторы для обеспечения текучести, модификаторы вязкости, ускорители и замедлители схватывания. Всё большее распространение получают наноматериалы — наноглина и наносилика, позволяющие повысить предел текучести и тиксотропию смеси^[7].

Помимо цементных смесей, исследуются геополимерные составы, инженерные цементные композиты (ECC), магнезиально-фосфатные цементы и составы на основе природных материалов^[7].

В России требования к материалам для аддитивного строительного производства (АСП) установлены ГОСТ Р 59097-2020 «Материалы для аддитивного строительного производства. Технические требования», разработанным НИУ МГСУ и утверждённым Росстандартом 9 октября 2020 года^[8]. Согласно этому стандарту, наибольшая крупность зёрен заполнителя для бетонных смесей АСП не должна превышать 10 мм, для растворных — 5 мм, для дисперсных — 0,63 мм^[8]. Стандарт устанавливает требования к подвижности, сохраняемости подвижности, стойкости к оплыванию, прокачиваемости, прочности сцепления слоёв и иным показателям качества^[8].

Методы испытаний материалов для АСП регламентированы ГОСТ Р 59096-2020 «Материалы для аддитивного строительного производства. Методы испытаний», который устанавливает процедуры определения стойкости к оплыванию, прокачиваемости и прочности сцепления слоёв^[9].

Реологические характеристики бетонной смеси имеют определяющее значение для успешной 3D-печати. Поведение смеси описывается моделью Бингама, согласно которой напряжение сдвига определяется как^[7]:

${\displaystyle \tau =\tau _{0}+\mu {\dot {\gamma }}}$

где ${\displaystyle \tau }$ — напряжение сдвига, ${\displaystyle \tau _{0}}$ — предел текучести, ${\displaystyle \mu }$ — пластическая вязкость, ${\displaystyle {\dot {\gamma }}}$ — скорость сдвига.

Для обеспечения печатного процесса смесь должна удовлетворять противоречивым требованиям. На этапе прокачки и экструзии необходимы низкий динамический предел текучести и умеренная пластическая вязкость, чтобы материал свободно транспортировался по трубопроводу. Однако после выхода из сопла смесь должна обладать высоким статическим пределом текучести и выраженной тиксотропией для сохранения формы слоя и восприятия нагрузки от последующих слоёв^[7].

По данным систематического обзора, статический предел текучести для печатных смесей варьируется от 0,16 до 6,8 кПа, динамический предел текучести — от 0,05 до 0,76 кПа, а пластическая вязкость — от 1,6 до 5,8 Па·с^[7]. Не существует единого «идеального» набора реологических параметров: оптимальные значения зависят от конструкции конкретного принтера, диаметра трубопровода, геометрии сопла и скорости печати^[7].

Важным свойством является скорость структурации — темп нарастания статического предела текучести во времени. Высокая скорость структурации улучшает формоустойчивость, но сокращает открытое время (период, в течение которого смесь пригодна к печати) и повышает риск образования «холодных швов» — ослабленных зон на границе слоёв с недостаточной адгезией^[7].

Одним из наиболее значимых преимуществ 3D-печати бетоном является свобода формообразования. Технология позволяет создавать сложные криволинейные геометрии, полые конструкции с внутренними полостями и каналами, которые были бы трудноосуществимы или экономически нецелесообразны при традиционном опалубочном строительстве^[1][7].

Архитекторы получают возможность реализовывать уникальные дизайнерские решения без кратного увеличения стоимости. Так, жилые дома в проекте Wolf Ranch выполнены по восьми различным планировкам с площадью от 139 до 195 кв. м, спроектированным бюро Bjarke Ingels Group. Стены из материала Lavacrete имеют характерную рифлёную текстуру, образованную послойным нанесением^[3].

Технология применяется для создания малых архитектурных форм (МАФ), декоративных элементов, а также деталей лепнины. 3D-печать полностью вытеснила с рынка традиционную ручную лепнину, позволяя с высокой точностью воспроизводить сложные орнаменты и рельефы^[6].

Вместе с тем существуют конструктивные ограничения. Размеры печатаемого объекта лимитированы рабочей зоной принтера. При печати криволинейных участков на углах происходит неравномерное распределение материала, что может приводить к утолщению слоёв с внутренней стороны и трещинообразованию с внешней^[7]. Также на данном этапе развития технология не позволяет автоматически монтировать кровлю, окна и инженерные системы^[6].

3D-печать бетоном обладает рядом значительных преимуществ по сравнению с традиционными строительными технологиями^[1][7].

Сокращение сроков строительства. Автоматизация процесса позволяет существенно ускорить возведение конструкций. По данным компании Apis Cor, печать стен дома площадью 36,8 кв. м заняла 24 часа^[6]. Специалисты оценивают возможное сокращение сроков строительства до 80 % по сравнению с традиционными методами^[6].

Снижение трудозатрат. По оценкам, технология позволяет сократить потребность в рабочей силе на 50—80 %. Для возведения каркаса дома площадью 100 кв. м методом 3D-печати достаточно трёх человек и одного принтера при 100 часах работы^[10].

Экономия материалов. Отказ от опалубки и точное дозирование материала снижают объём отходов на строительной площадке на 30—60 %^[7].

Свобода проектирования. Технология обеспечивает возможность создания геометрически сложных конструкций без пропорционального увеличения затрат^[1].

Улучшение энергоэффективности. За счёт оптимизации геометрии стен (использование воздушных зазоров, полых структур) можно повысить теплоизоляционные характеристики здания^[1].

Повышение безопасности на площадке. Автоматизация снижает участие рабочих в опасных операциях^[10].

Несмотря на потенциал, технология 3D-печати бетоном сталкивается с рядом нерешённых проблем.

Вертикальное армирование конструкций остаётся одной из главных нерешённых задач. Традиционная арматура не может быть интегрирована в процесс послойной печати автоматически. Пока эта проблема не решена, печать многоэтажных зданий невозможна^[6]. Исследователи разрабатывают альтернативные подходы: внедрение кабелей и сеток в процессе печати, использование фиброармирования полипропиленовыми и стеклянными волокнами, а также пост-напряжение^[7].

Послойная структура печатного бетона обуславливает анизотропию механических свойств. Прочность на сжатие в направлении, перпендикулярном слоям (ось Z), как правило, ниже, чем в направлениях вдоль слоёв (оси X и Y). Межслоевые границы представляют собой ослабленные зоны с повышенной пористостью (7,7—11,2 % по сравнению с 6,8—10,3 % для литого бетона)^[7].

Печать бетоном возможна при температуре воздуха не ниже +5 °C. В условиях России это существенно ограничивает сезонность работ. Для печати в холодное время года необходимо организовывать обогрев рабочей зоны, что было сделано при возведении дома в Ступино^[6]. Чрезмерная жара и высокая влажность также негативно влияют на процесс^[10].

Размеры печатаемого объекта ограничены рабочей зоной принтера. Для печати крупных зданий требуются соразмерные машины. Существуют сложности в координации работы нескольких принтеров при печати масштабных объектов^[1].

При увеличении временно́го промежутка между нанесением слоёв повышается риск образования «холодных швов», при которых адгезия между слоями значительно снижается. Увеличение временно́го зазора с 20 секунд до 10 минут может привести к потере прочности сцепления до 13 %^[7].

На текущем этапе развития принтеры не способны автоматически устанавливать кровлю, оконные и дверные блоки, прокладывать коммуникации и выполнять отделочные работы. Эти операции по-прежнему требуют ручного труда^[6][10].

Формирование нормативной базы для 3D-печати в строительстве находится на начальном этапе как в России, так и в мире.

В 2020 году были разработаны и утверждены первые национальные стандарты в области аддитивного строительного производства^[10]:

• ГОСТ Р 59095-2020 «Материалы для аддитивного строительного производства. Термины и определения»;
• ГОСТ Р 59096-2020 «Материалы для аддитивного строительного производства. Методы испытаний»^[9];
• ГОСТ Р 59097-2020 «Материалы для аддитивного строительного производства. Технические требования»^[8].

Все три стандарта разработаны НИУ МГСУ и внесены Техническим комитетом по стандартизации ТК 182 «Аддитивные технологии»^[8]. Стандарты вступили в действие 1 апреля 2021 года и позволили аддитивным строительным технологиям войти в действующую нормативную базу, что дало возможность проектам выходить на государственную экспертизу^[10].

В 2024 году первый в России проект, разработанный для строительства методом 3D-печати, прошёл государственную экспертизу^[10]. Заместитель министра строительства и ЖКХ РФ Сергей Музыченко подтвердил, что 3D-печать входит в стратегию технологического развития строительной отрасли, а Минстрой России готовит программу внедрения технологий безлюдного строительства^[10].

Вместе с тем до настоящего времени отсутствует единый свод правил по применению аддитивных технологий в проектировании и строительстве. НИУ МГСУ совместно с профильными ведомствами прорабатывает программу стандартизации^[2][10].

В мире также отсутствуют универсальные стандарты для 3D-печати бетоном. Каждый проект реализуется по индивидуальным техническим условиям. Внедрение новых технологий требует доработки существующих строительных норм в части проектирования, материаловедения, пожарной безопасности и иных аспектов^[1].

Российский рынок строительной 3D-печати по состоянию на 2025 год оценивается в примерно 80 млн рублей. Производство материалов для аддитивного строительного производства, включая инновационные бетонные смеси, составляет около 4 тыс. тонн с ростом порядка 90 % год к году^[2]. В стране работает около десяти производителей строительных 3D-принтеров и более 280 производителей сухих строительных смесей^[10].

По шкале технологической готовности (TRL) российская строительная 3D-печать находится на уровнях 6—7, тогда как в США, Китае и ОАЭ отдельные практики приближаются к уровню 8, включая типовые решения и устойчивые цепочки поставок^[2].

Себестоимость строительства методом 3D-печати варьируется в зависимости от масштаба проекта. Компания Apis Cor продемонстрировала стоимость около 275 долларов за квадратный метр^[6]. Российские специалисты оценивают стоимость замкнутого теплового контура (коробки) жилого дома при массовой печати в 50—75 тысяч рублей за квадратный метр в зависимости от региона^[10]. Дома в проекте Wolf Ranch в Техасе продаются по цене от 450 000 до 600 000 долларов при площади 139—195 кв. м^[3].

По прогнозу НИУ МГСУ, до 10 % вводимых площадей жилья к 2036 году может строиться с применением 3D-печати^[2]. Основной нишей для масштабирования технологии в России является индивидуальное жилищное строительство (ИЖС): принтеры мобильны и способны работать круглосуточно^[2]. Главная задача — достичь себестоимости, сопоставимой с газобетоном и деревянным каркасом^[2].

Для преодоления разрыва между экспериментальными проектами и массовым производством необходимы пилотные зоны застройки с государственной поддержкой, механизм компенсации капитальных затрат, включение операций 3D-печати в сметно-ресурсные нормы и системная подготовка кадров^[2].

Проект Wolf Ranch является наиболее масштабным примером серийного применения 3D-печати в жилищном строительстве. Одноэтажные дома с тремя-четырьмя спальнями печатались в течение примерно трёх недель каждый. Стены из фирменного материала Lavacrete устойчивы к воздействию воды, плесени, термитов и экстремальных погодных условий^[3].

В России при строительстве дома в Ступино в 2017 году печать осуществлялась непосредственно на строительной площадке, при этом из-за зимних условий рабочая зона отапливалась^[6].

Эксперты отмечают ряд направлений, способных определить будущее технологии.

Развитие материалов. Ведутся исследования новых составов для печати: геополимерных смесей, составов с пониженным углеродным следом, фиброармированных бетонов с улучшенными межслоевыми свойствами. Перспективным направлением является управление реологией смеси непосредственно в процессе печати — например, введение ускорителя на выходе из сопла для мгновенного набора структурной прочности^[7].

Решение проблемы армирования. Разработка автоматизированных систем армирования является критически важной задачей для перехода к многоэтажному строительству. Исследуются методы интеграции арматуры в процесс печати, а также использование высокопрочных фиброармированных составов, способных частично заменить традиционную арматуру^[7][6].

Совершенствование нормативной базы. Минстрою России поручено оценить экономическую эффективность строительной 3D-печати. НИУ МГСУ совместно с профильными ведомствами и техническими комитетами разрабатывает программу стандартизации. На рынке появились первые материалы, сертифицированные по ГОСТ^[2][10].

Подготовка кадров. Острой проблемой остаётся дефицит квалифицированных специалистов — операторов принтеров, технологов смесей и инженеров контроля качества. НИУ МГСУ планирует развивать магистерскую подготовку в области аддитивных технологий^[10][2].

Интеграция с информационным моделированием. 3D-печать позволяет автоматически генерировать код для принтера из информационной модели здания (BIM), замыкая «цифровую цепочку» от проектирования до возведения конструкции^[10].

Новые области применения. Помимо жилищного строительства, технология рассматривается для создания временных построек для жертв стихийных бедствий, доступного социального жилья, а также для строительства в экстремальных условиях — на Луне и Марсе^[7][6].

По мнению ряда специалистов, в перспективе десяти лет каждый третий возводимый дом может быть напечатан^[6]. Однако для достижения этого уровня необходимо одновременное выполнение нескольких условий: технологический прорыв в стоимости оборудования, доступность расходных материалов, завершение формирования нормативной базы и подготовка достаточного числа квалифицированных кадров^[6][2].
