11Д58
11Д58 — жидкостный ракетный двигатель (ЖРД) многократного запуска в условия невесомости при длительном нахождении в космическом пространстве, разработанный в 1960-х годах ОКБ-1 (ныне РКК «Энергия»). Двигатель был разработан под руководством М. В. Мельникова на базе первого в мире двигателя замкнутой схемы 11Д33 (С1.5400) путём улучшения его характеристик[2]. 11Д58 был создан для пятой ступени (Блок Д) сверхтяжёлой ракеты-носителя (РН) Н-1[3]. Производные этой ступени используются в качестве разгонных блоков (РБ) в составе РН «Протон»[4], применялись при пусках РН «Зенит» до 2014 года[5], а также планируется использовать в составе РН «Ангара-А5»[6] и «Союз-5»[7].
Что важно знать
| 11Д58 | |
|---|---|
| Тип | ЖРД замкнутой схемы |
| Топливо | РГ-1 |
| Окислитель | Жидкий кислород |
| Камер сгорания | 1 |
| Страна |
 СССР Россия |
| Использование | |
| Время эксплуатации | 1967 — настоящее время |
| Применение | Блок Д, Блок ДМ, «Буран» |
| Создан на основе | 11Д33 |
| Производство | |
| Конструктор | ОКБ-1, М. В. Мельников |
| Время создания | 1964—1968 |
| Производитель | Воронежский механический завод |
| Производилось | 1967 — настоящее время |
| Варианты |
11Д58 11Д58М 11Д58МФ 17Д12 |
| Массогабаритные характеристики |
|
| Сухая масса | 300 кг |
| Высота | 2270 мм |
| Диаметр | 1170 мм |
| Рабочие характеристики | |
| Тяга | Вакуум: 8500 кгс[1] |
| Удельный импульс | Вакуум: 349 c[1] |
| Время работы | 720 c[1] |
| Давление в камере сгорания | 68 кгс/см²[1] |
| Степень расширения | 189:1 |
| Отношение окислитель/топливо | 2,48:1 |
| Зажигание | химическое |
Конструкция
11Д58 представляет собой однокамерный двигатель замкнутой схемы с дожиганием газогенераторного газа, использующий в качестве компонентов топлива жидкий кислород (окислитель) и керосин РГ-1 (горючее). Многократный запуск обеспечивается блоком с ампулами пускового горючего[1]. Вспомогательные бустерные насосы позволяют использовать баки облегчённой конструкции. Система регулирования соотношения компонентов топлива с температурной коррекцией позволяет поддерживать постоянное массовое соотношение компонентов вместо объёмного, как это делается на других двигателях[2]. Последние модификации включают легкий модернизированный сопловой насадок радиационного охлаждения (НРО-М) из углерод-углеродного композиционного материала (УУКМ), разработанный РКК «Энергия» совместно с НПО «Искра» и Исследовательским центром имени М. В. Келдыша[8][9][10].
Варианты
Двигатель имеет несколько вариантов:
- 11Д58 — оригинальная версия, разработанная для блока «Д» РН Н-1[3][1].
- 11Д58М — модернизированная версия для РБ «Блок ДМ» РН «Протон-К»[1].
- 11Д58М с НРО-М — вариант 11Д58М, использующий вместо регенеративно охлаждаемого сопла углерод-углеродный сопловой насадок производства НПО «Искра»[8][9][10].
- 11Д58МФ — модернизированная версия с уменьшенной тягой и увеличенным удельным импульсом, планируемая для применения в РБ «Блок ДМ-03» РН «Ангара-А5».
- 17Д12 — двигатель орбитального маневрирования объединенной двигательной установки ракетоплана «Буран»[11][12].
| Обозначение | 11Д58 | 11Д58М | 11Д58М с НРО-М |
11Д58МФ (проект) |
17Д12 | ||
|---|---|---|---|---|---|---|---|
| Год создания | 1968 | 1973 | 2004 | 2018 | 1986 | ||
| Горючее | Керосин РГ-1 | Керосин РГ-1 | Синтин | Керосин РГ-1 | Керосин РГ-1 | Синтин | Синтин |
| Окислитель | Жидий кислород | Жидий кислород | Жидий кислород | Жидий кислород | Жидий кислород | ||
| Отношение О/Г | 2,48 | 2,48 | 2,82 | 2,82 | н/д | ||
| Давление в КС, кгс/см² | 68 | 79 | 79 | 80 | 81 | ||
| Тяга в пустоте, кгс | 8500 | 8500 | 8500 | 5000 | 9000 | ||
| Удельный импульс тяги в пустоте, кгс·с/кг | 350 | 352 | 360 | 356 | 372 | 380 | 362 |
| Геометрическая степень расширения сопла | 189 | 189 | 280 | 500 | 189 | ||
| Количество включений в полёте | 7 | 7 | 7 | 7 | 15 | ||
| Суммарное время работы, с | 720 | 720 | 1200 | 1800 | 900 | ||
| Высота, мм | 2270 | 2270 | 2720 | 2270 | 2270 | ||
| Диаметр, мм | 1170 | 1170 | 1400 | 1170 | 1170 | ||
| Масса, кг | 300 | 310 | 340 | 250 | 230 | ||
| Назначение | Блок Д | Блок ДМ | Блок ДМ-SL | Блок ДМ-03 | «Буран» | ||
| Дата первого пуска | 10.03.1967 | 26.03.1974 | 10.06.2003 | 15.11.1988 | |||

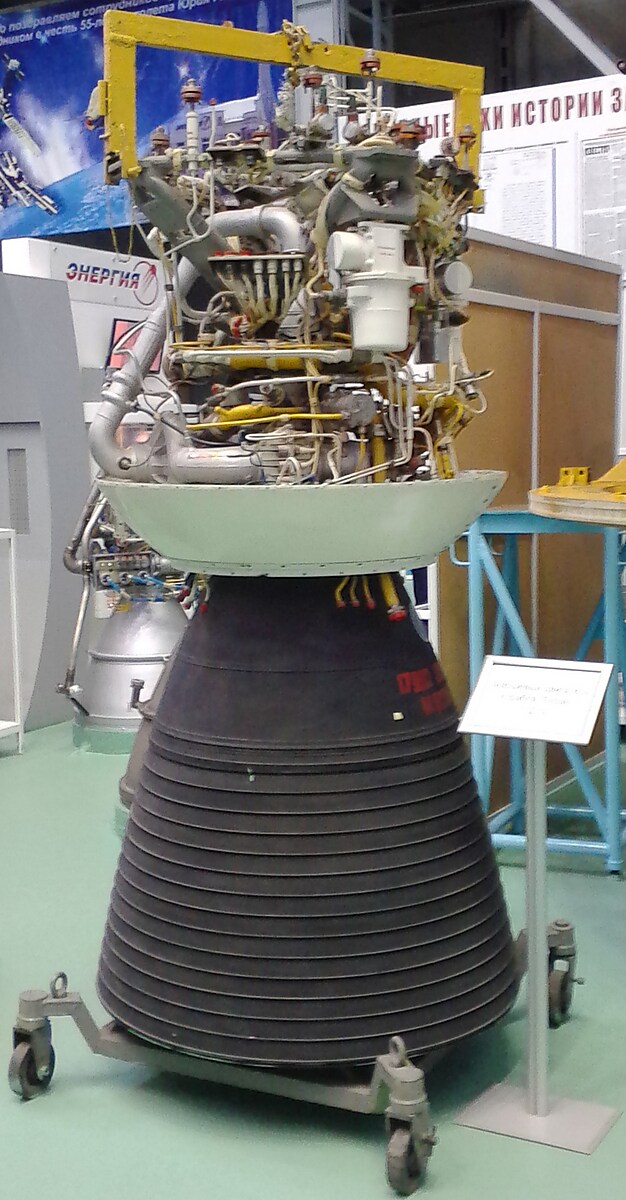

Советский орбитальный корабль-ракетоплан «Буран» использовал в качестве маршевых (двигателей орбитального маневрирования) два модифицированных двигателя, получивших обозначение 17Д12 и обеспечивавших 15 включений за полёт при использовании синтина[11][12][15].

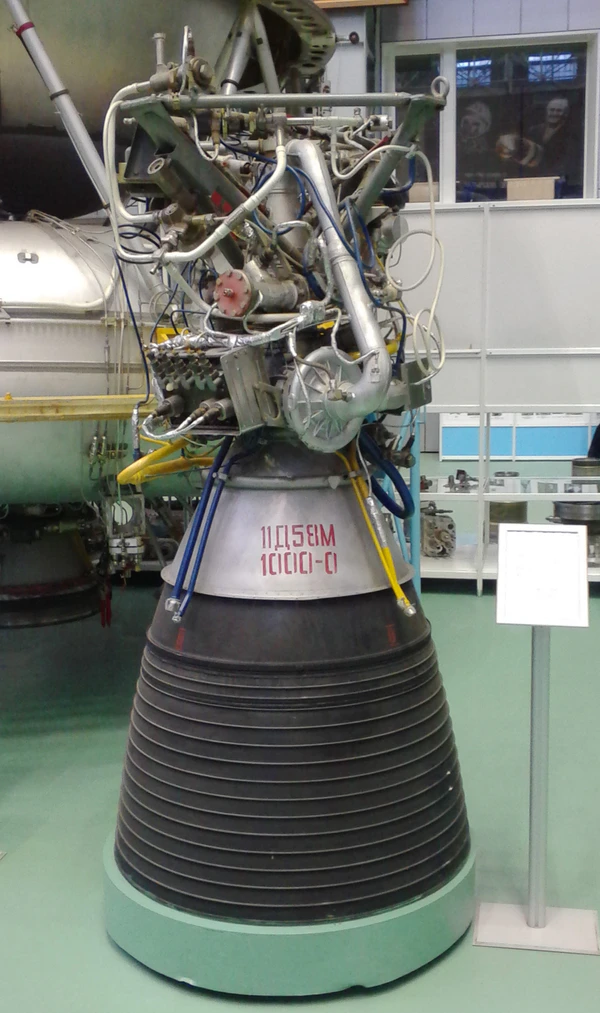

Одним из современных вариантов двигателя является 11Д58М, который имеет несколько увеличенный удельный импульс (УИ)[1]. В качестве горючего может использоваться синтин без изменения конструкции двигателя[2].
В стадии разработки находится новая версия, известная под обозначением 11Д58МФ[13][14][16][17][18][19][20][21], имеет уменьшенную до 5 тс тягу, при сохранении длины, но с увеличенным до 500:1 коэффициентом расширения, что позволит получить прирост УИ в 20 с (до ожидаемых 372 с). Использование 11Д58МФ на новой версии РБ Блок ДМ-03 позволит повысить почти на 20 % массу выводимого на геостационарную орбиту полезного груза[22].
