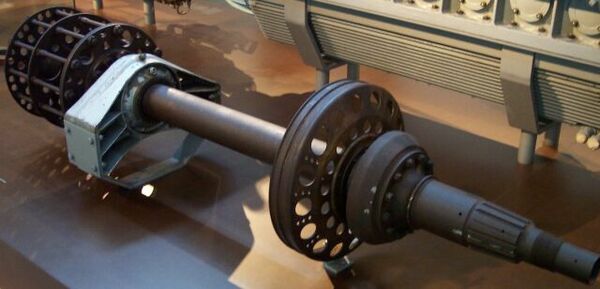

Приводной вал воздушного винта самолёта

Škoda 422, карданный вал к заднему мосту

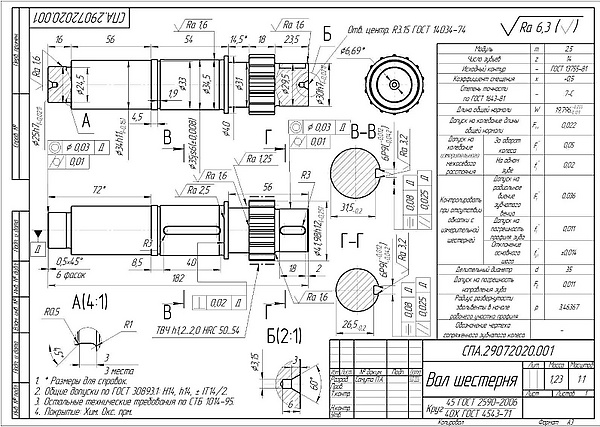

Чертеж Вал

Вал — деталь машины, предназначенная для передачи крутящего момента и восприятия действующих сил со стороны расположенных на нём деталей и опор. Широко применяются в различных отраслях — в горно-добывающей промышленности, на производстве бумаги, картона, металлопроката, пленки, металлической упаковки, текстиля, в полиграфии и др.

Классификация

• По назначению:
  • транспортные (направляющие, передающие);
  • прессовые;
  • красконаносящие (лакирующие);
  • отжимные;
  • наматывающие;
  • направляющие.

• По форме геометрической оси:
  • прямые;
  • эксцентриковые (кривошипные);
  • гибкие.
• По форме:
  • гладкие;
  • ступенчатые;
  • полые.
• По типу поверхности:
  • металлические;
  • покрытые резиной, полиуретаном, композитным или другим материалом;
• По типу геометрии рабочей части:
  • цилиндрические;
  • параболические;
  • гиперболические;
  • конические;
  • с выступами;
  • с нарезкой;
• По конструктивным признакам:
  • карданные.

См. также

• Вал-шестерня
• Ось
• Шарнир
• Шестерня

Ссылки

Приводной вал Архивная копия от 16 марта 2015 на Wayback Machine — вал передающий крутящий момент с дифференциала на ведущие колеса.

Литература

• Общетехнический справочник / Под ред. Скороходова Е. А.. — М.: Машиностроение, 1982. — С. 415.
• Гулиа Н. В., Клоков В. Г., Юрков С. А. Детали машин. — М.: Издательский центр "Академия", 2004. — С. 416. — ISBN 5-7695-1384-5.
