Структурная формула — это разновидность химической формулы, графически описывающая расположение и порядок связи атомов в (ковалентном) соединении, выраженное на плоскости (2D-формулы) или в трёхмерном пространстве (3D-формулы). Связи (общие электронные пары) в структурных формулах обозначаются валентными чёрточками (штрихами).

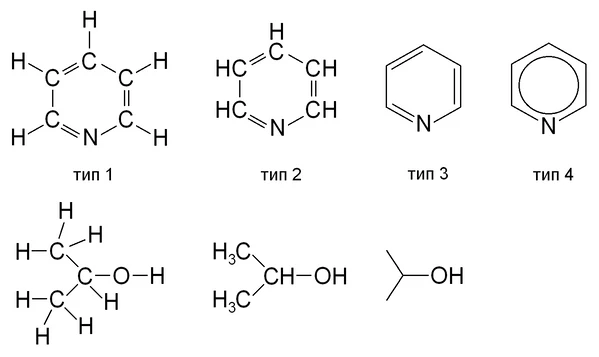

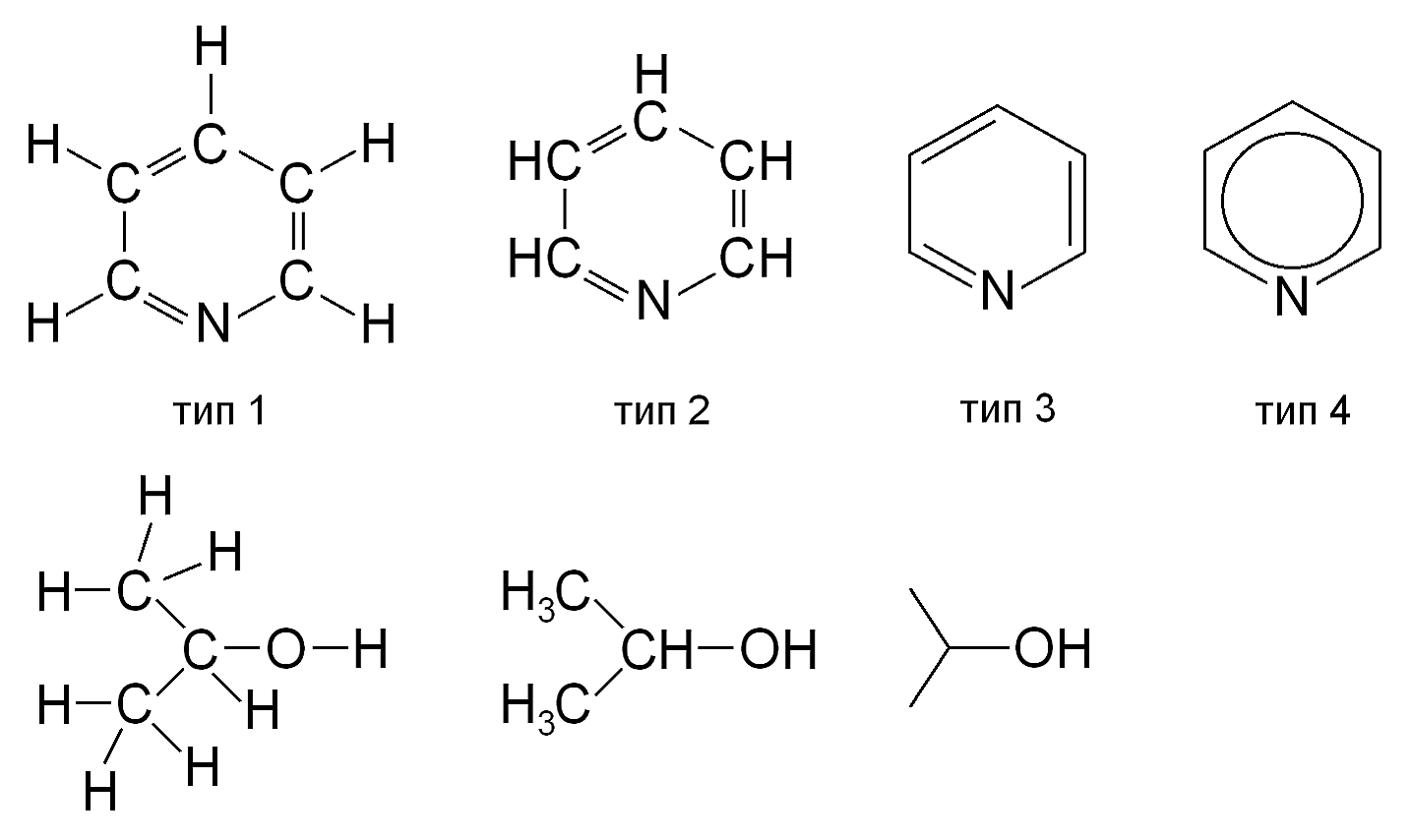

Структурные формулы пиридина (вверху) и изопропанола (внизу)

Принято несколько типов структурных формул (2D):

• развёрнутая — самая полная, изображающая все химические элементы и все химические связи (тип 1);
• более краткая, где связи с атомами водорода не обозначаются валентными чёрточками (тип 2);
• скелетная — наиболее краткая, где не указываются атомы водорода связанные с атомами углерода и сами связи тоже, при этом атомы углерода и связи между ними (или между углеродом и другими атомами) обозначаются ломаной: вершины и концы, не «прикасающиеся» ни к одному из атомов, — атомы углерода, звенья — связи (тип 3);
• также для соединений, содержащих бензольное кольцо, оно может обозначаться в виде шестиугольника с окружностью внутри, что указывает на равноправие всех связей (отсутствие простых и двойных связей) между атомами углерода в бензольном кольце (тип 4).

С помощью разных типов условных обозначений, используемых в структурных формулах, указываются также координационные связи, водородные связи, стереохимия молекул (см. обозначения), делокализованные связи, локализация зарядов и так далее.

Программное обеспечение для создания и редактирования структурных формул

Для записи структурных формул существует множество различных химических редакторов с интегрированными средствами создания и редактирования структурных формул. Для среды LaTeX существуют макрос-пакеты XyMTeX и chemfig, обеспечивающие рендеринг структурных формул.

Литература

• Робертс Дж., Касерио М. Основы органической химии. — Изд. 2. — Москва: Мир, 1978. — Т. в 2-х томах.
