Список чипсетов AMD

Здесь находятся чипсеты выпущенных до мая 2004 года самой компанией, до принятия подхода на открытой платформе, а также чипсетов, производимых ATI Technologies после июля 2006 года, как завершение приобретения ATI.


Модель	Дата Релиза	Поддержка CPU	FSB/HT (MHz)	Особенности
AMD-640	1997	K6, Cyrix 6x86	66 (FSB)
AMD-750	1999	Athlon, Duron (Slot A, Socket A), Alpha 21264	100 (FSB)	AGP 2×, SDRAM
AMD-760	Ноябрь 2000	Athlon, Athlon XP, Duron (Socket A), Alpha 21264	133 (FSB)	AGP 4×, DDR SDRAM
AMD-760MP	Май 2001	Athlon MP		AGP 4×
AMD-760MPX	Май 2001	Athlon MP		AGP 4×
AMD-8000 series	Апрель 2004	Opteron	800 (HT 1.x)

Чипсеты 400-й и 500-й серий имели поддержку PCIe 1.1, а чипсеты 7-й серии — PCIe 2.0.


Модель	Кодовое название	Дата Релиза	Поддержка CPU	CrossFire	Сокет
AMD 480X	RD480	Февраль 2007	Athlon 64, Sempron	x8 + x8	Am2(+)
AMD 570X/550X	RD570	Февраль 2007	Phenom,^[3] Athlon 64, Sempron	x16 + x8
AMD 580X	RD580	1 марта 2006		x16 + x16
AMD 770	RX780	19 ноября 2007		Нет
AMD 780G	RS780I	5 марта 2008		Гибридный
AMD 790X	RD780	19 ноября 2007		x8 + x8
AMD 790FX	RD790	19 ноября 2007		CrossFire X (Две x16 или четыре x8)

Для моделей AMD APU с 2011 по 2016 год.


Модель	Кодовое название	UMI	SATA	USB 3.0+2.0+1.1	RAID	NIC	CrossFire	TDP (W)
A55T	Hudson-M2T	×2 Gen. 1	1× 3 Gbit/s AHCI 1.1	0 + 8 + 0	Нет	Нет	Нет
A50M	Hudson-M1	×4 Gen. 1	6× 6 Gbit/s AHCI 1.2	0 + 14 + 2	Нет	Нет		5.9
A60M	Hudson-M2	x4 Gen. 1 +DP	6× 6 Gbit/s AHCI 1.2	0 + 14 + 2	0,1	10/100/1000		4.7
A68M	Hudson-M3L		2× 6 Gbit/s AHCI 1.2	2 + 8 + 0
A70M	Hudson-M3		6× 6 Gbit/s AHCI 1.2	4 + 10 + 2
A76M	Bolton-M3	?	?	?	?	?		?
A45	Hudson-D1	×4 Gen. 2	6× 3 Gbit/s AHCI 1.1	0 + 14 + 2	Нет	Нет
A55	Hudson-D2	×4 Gen. 2 +DP	6× 3 Gbit/s AHCI 1.1	0 + 14 + 2	0,1,10	10/100/1000		7.6
A58	Bolton-D2	×4 Gen 2	6× 3 Gbit/s AHCI 1.3	0 + 14 + 2				7.6
A68H	Bolton-D2H	×4 Gen 2	4× 6 Gbit/s AHCI 1.3	2 + 10 + 2
A75	Hudson-D3	×4 Gen. 2 +DP	6× 6 Gbit/s AHCI 1.2	4 + 10 + 2		10/100/1000		7.8
A78	Bolton-D3		6× 6 Gbit/s AHCI 1.3
A85X	Hudson-D4		8× 6 Gbit/s AHCI 1.2		0,1,5,10	10/100/1000	Да

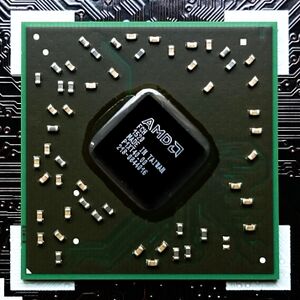

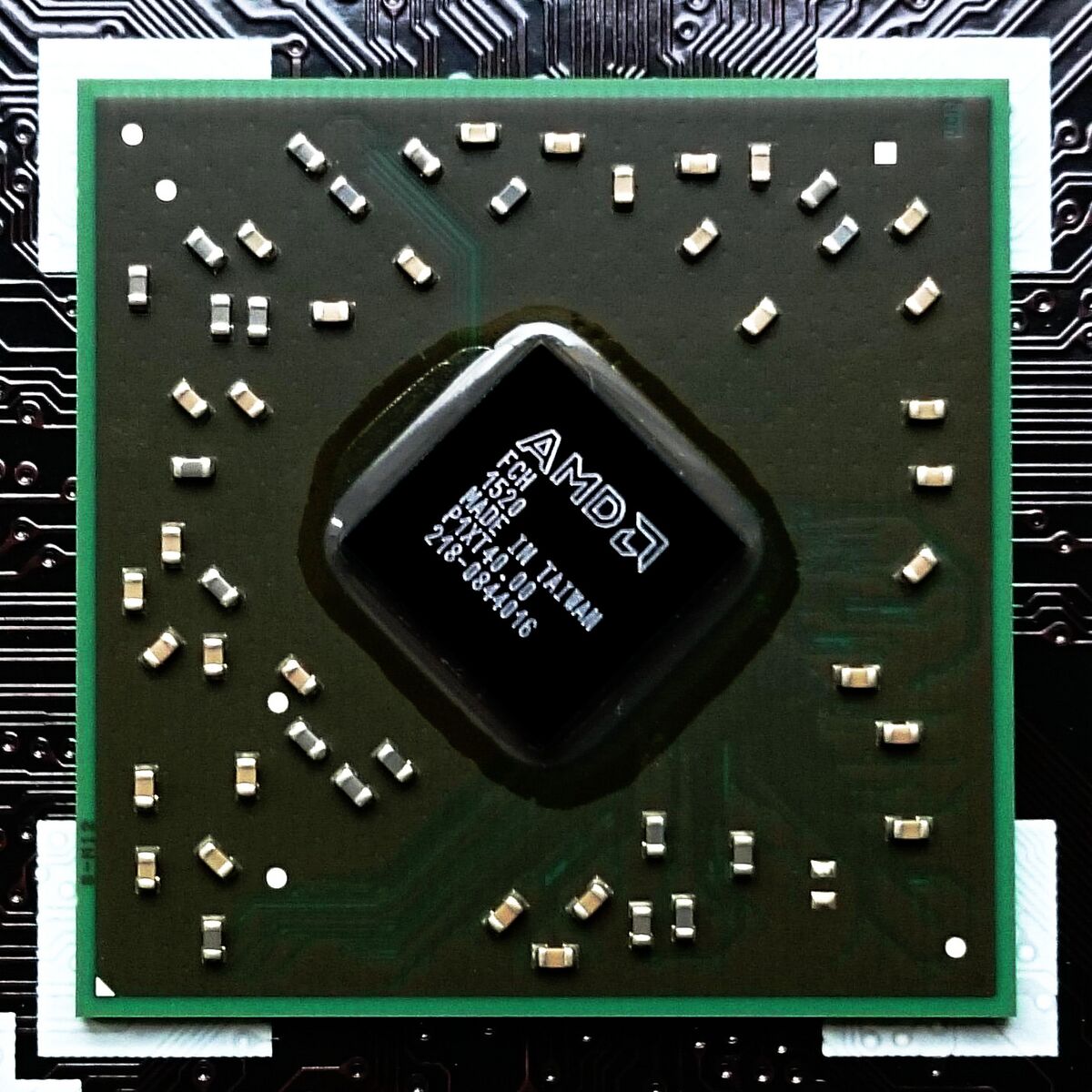

A88X	Bolton-D4	×4 Gen 2	8× 6 Gbit/s AHCI 1.3		0,1,5,10		Да
A55E	Hudson-E1	×4 Gen. 2	6× 6 Gbit/s AHCI 1.2	0 + 14 + 2	0,1,5,10	10/100/1000	Нет
A77E	Bolton-E4	1-, 2-, or 4-lane 2 или 5 GB/s	6× 6 Gbit/s AHCI 1.3	4 + 10 + 2	0,1,5,10		Нет	5.9


Модель	Кодовое название	Дата релиза	Поддержка CPU	HT (MHz)	CrossFire	SLI	TDP	Южный мост
AMD 760G	RX760	2011	Phenom II, Athlon II, Sempron, FX	2400 (HT 3.0)	Нет	Нет	?	SB710, SB750, SB810, SB850, SB920, SB950
AMD 970	RX980			2400 (HT 3.0)	Да	Да	13.6W
AMD 990X	RD980			2600 (HT 3.0)			14W
AMD 990FX	RD990			2600 (HT 3.0)			19.6 W

В настоящее время на рынке представлено 3 поколения чипсетов на базе AM4. Модели, начинающиеся с номера 3хх, являются представителями первого поколения, с номера 4хх — второго поколения и т. д. В 2025—2026 годах платформа AM4 продолжает поддерживаться обновлениями безопасности (например, AGESA 1.2.0.F)^[1].

Модель	Поддержка поколений CPU	PCI Express	CrossFire	SLI	USB			SATA + SATA Express	RAID	CPU overclocking	Разгон Памяти	TDP
Модель	Поддержка поколений CPU	PCI Express	CrossFire	SLI	3.1 Gen 2	3.1 Gen 1	2.0	SATA + SATA Express	RAID	CPU overclocking	Разгон Памяти	TDP
X570	Zen+, Zen2, Zen3, Ryzen 5000XT/GT (с обновлением BIOS)	PCIe 4.0 ×16	Да	Да	8	0	4	12	0, 1, 10	Да	Да	~15 W или ~ 11 W
B550	Zen+, Zen2, Zen3, Ryzen 5000XT/GT (с обновлением BIOS)	PCIe 4.0 ×16			6	2	6	6 + 2				~7 W
X470	Zen, Zen+, Zen2, Bristol, Zen3, Ryzen 5000XT/GT (с обновлением BIOS)^[2]	PCIe 3.0 x16			2	6	6	4 + 2 или 8 + 0				~5 W
X370					2	6	6	4 + 2 или 8 + 0				~7 W
B450				Нет	2	2	6	2 + 1				~5 W

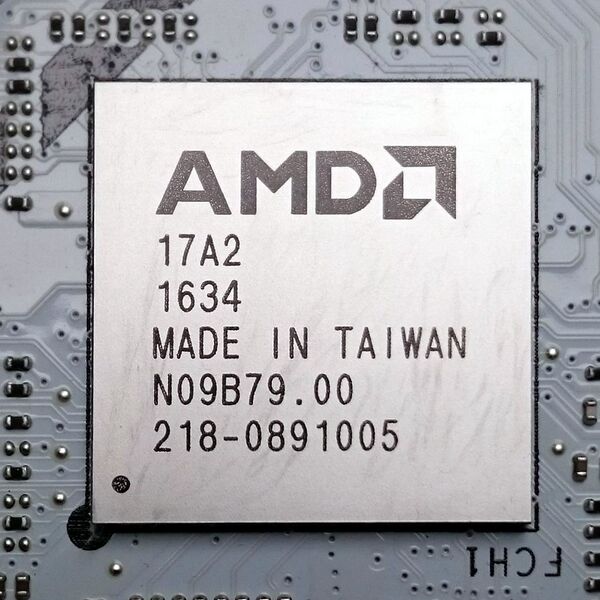

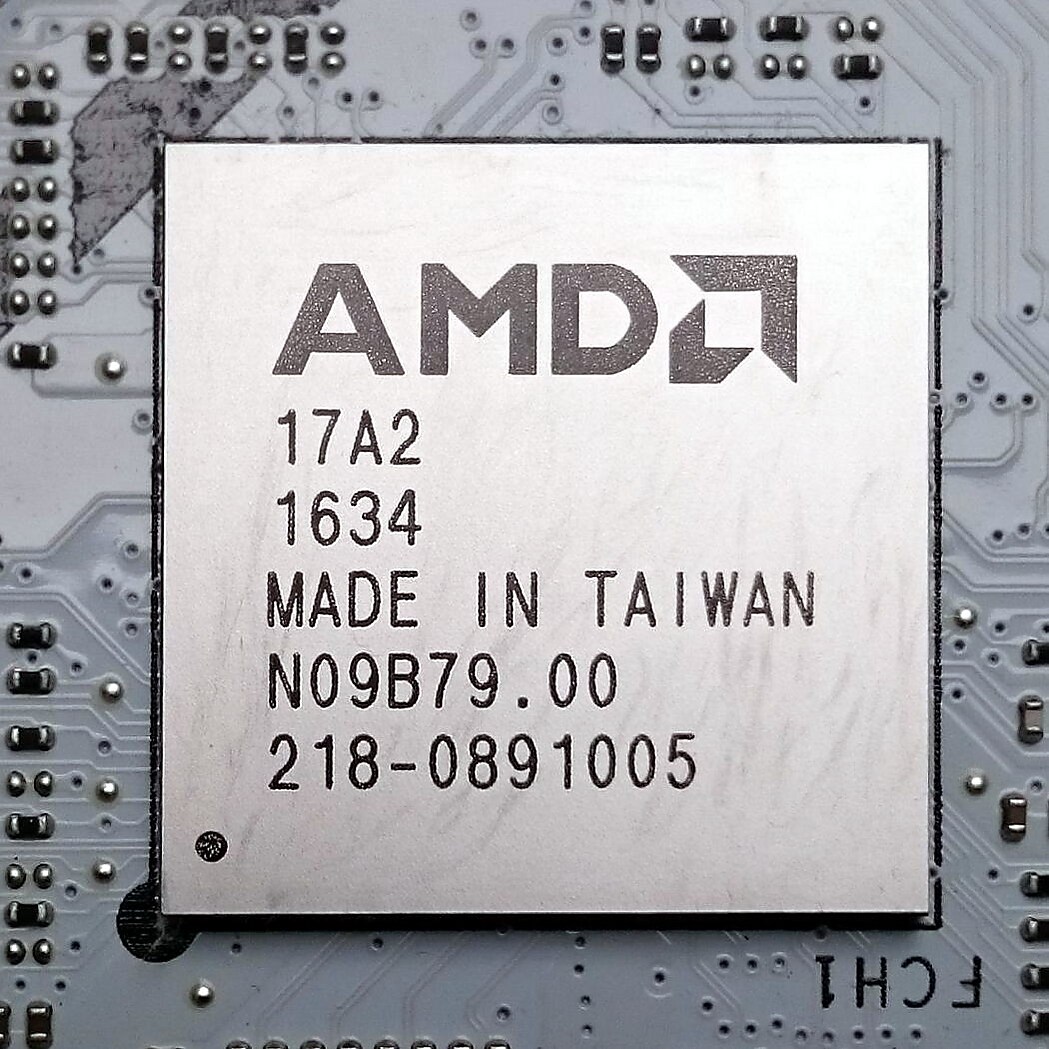

B350					2	2	6					~7 W
A520	Zen 2, Zen 3, Ryzen 5000XT/GT (с обновлением BIOS)		Нет		1	2	6			Нет
A320	Zen, Zen+, Zen2, Bristol, Zen3, Ryzen 5000XT/GT (с обновлением BIOS)		Нет		1	2	6			Нет

Поддерживает процессоры AMD Ryzen Threadripper первого и второго поколений.


Модель	PCIe Link	PCIe			SATA + SATA Express	USB 3.1 Gen2 + 3.1 Gen1 + 2.0	RAID	Overclocking	TDP (W)
Модель	PCIe Link	PCIe 2.0 линий	CrossFire	SLI	SATA + SATA Express	USB 3.1 Gen2 + 3.1 Gen1 + 2.0	RAID	Overclocking	TDP (W)
X399	4	8x	Да	Да	4 + 2	2 + 14 + 6	0,1,10	Да	~ — 7 W

Поддерживает процессоры AMD Ryzen Threadripper третьего поколения.


Модель	CPU/APU PCIe Link	PCIe			SATA	USB 3.1 Gen2 + 2.0	RAID	Overclocking	TDP (W)	Техпроцесс
Модель	CPU/APU PCIe Link	PCIe 4.0 линий	CrossFire	SLI	SATA	USB 3.1 Gen2 + 2.0	RAID	Overclocking	TDP (W)	Техпроцесс
TRX40	8	8х	да	да	4 (+ до 2 × 4 extra)	8 + 4	0,1,10	Да	15	14 нм

Хотя наборы микросхем X399 и TRX40 используют одинаковое количество контактов, они несовместимы друг с другом из-за различий в расположении контактов. Двенадцать материнских плат TRX40 были выпущены при запуске в ноябре 2019 года. Чипсет TRX40 сам по себе не поддерживает интерфейс HD Audio, поэтому поставщики материнских плат должны включать USB-аудиоустройство на материнских платах TRX40 для интеграции их.

Поддерживает процессоры AMD Ryzen Threadripper Pro 3-го (3900WX) и 4-го (5900WX) поколений.


Модель	CPU PCIe Link	PCIe			SATA	USB 3.1 Gen2 + 2.0	RAID	Overclocking	TDP (W)	Техпроцесс
Модель	CPU PCIe Link	PCIe 4.0 линий	CrossFire	SLI	SATA	USB 3.1 Gen2 + 2.0	RAID	Overclocking	TDP (W)	Техпроцесс
WRX80	8	16x	да	да	4 (+ до 2 × 4 extra)	8 + 4	0,1,10	да	15	14 нм

Хотя процессорные разъёмы материнских плат X399, TRX40 и WRX80 используют одинаковое количество контактов, разъёмы несовместимы друг с другом из-за идентификационных контактов и отсутствия соединения некоторых контактов. Три материнские платы WRX80 были выпущены при запуске в марте 2021 года. Набор микросхем WRX80 не поддерживает интерфейс HD Audio сам по себе, поэтому поставщики материнских плат должны включать аудиоустройство USB или аудиоустройство PCIe на материнские платы WRX80 для интеграции аудиокодеков.

Чипсет AMD WRX90 является преемником WRX80 и предназначен для высокопроизводительных рабочих станций на базе сокета sTR5. Платформа поддерживает процессоры AMD Ryzen Threadripper PRO серий 7000WX и 9000WX. Среди ключевых особенностей чипсета — поддержка 8-канальной оперативной памяти стандарта DDR5 ECC (объёмом до 2 ТБ), предоставление до 128 линий PCIe 5.0 от процессора, а также поддержка интерфейса USB4^[3].

AMD использует один набор микросхем Promontory 21 для всех конфигураций. Один чип Promontory 21 обеспечивает четыре порта SATA III и двенадцать линий PCIe 4.0. Четыре линии зарезервированы для каналов набора микросхем к процессору, а ещё четыре используются для подключения к другому чипу Promontory 21 в топологии с последовательным подключением для наборов микросхем X670. Поддержка сокета AM5 продлена как минимум до 2027 года^[4], а в конце 2025 года AMD расширила производство чипсета B650 из-за высоких цен на память DDR5^[5].


Модель	Дата выхода	Чипсеты	Подключения чипсета		PCIe^[6]			USB			RAID	SATA	Разгон процессора	Разгон Памяти	TDP (W)	Поддержка поколений CPU
Модель	Дата выхода	Чипсеты	CPU	Interchipset	PCIe линий	CrossFire	SLI	2.0	3.2 Gen 2	Дополнительный	RAID	SATA	Разгон процессора	Разгон Памяти	TDP (W)	Zen 4
А620	2023	Promontory 21 ×1	PCIe 4.0 ×4	неиспользованные	PCIe 3,0 ×8	нет	нет	6	2	2 (3.2 Gen 1)	неизвестно	неизвестно	нет	да	~4.5	да
B650	10 октября 2022				PCIe 4,0 ×8 PCIe 3,0 ×4	да		×6	×4	×1 3.2 Gen 2×2 или ×2 3.2 Gen	0, 1, 10	4	да		~7
B650E	10 октября 2022				PCIe 4,0 ×8 PCIe 3,0 ×4			×6	×4	×1 3.2 Gen 2×2 или ×2 3.2 Gen		4			~7
X670	27 сентября 2022	Promontory 21 ×2		PCIe 4.0 ×4	PCIe 4,0 ×12 PCIe 3,0 ×8			×12	×8	×2 3.2 Gen 2×2 или ×1 3.2 Gen 2×2 + ×2 3.2 Gen 2 или ×4 3.2 Gen 2		8^[7]			~14^[8]
X670E	27 сентября 2022	Promontory 21 ×2		PCIe 4.0 ×4	PCIe 4,0 ×12 PCIe 3,0 ×8			×12	×8			8^[7]			~14^[8]
X870E	30 сентября 2024	Promontory 21 ×2	PCIe 4.0 ×4	PCIe 4.0 ×4	PCIe 4,0 ×12 PCIe 3,0 ×8^[9]	неизвестно	нет	неизвестно	неизвестно	Поддержка USB4^[10]	неизвестно	неизвестно	да	да	неизвестно	да
X870		Promontory 21 ×1		неиспользованные	PCIe 4,0 ×8 PCIe 3,0 ×4^[11]					Поддержка USB4^[10]
B850		Promontory 21 ×1			неизвестно					неизвестно
B840		Promontory 19 ×1	неизвестно		PCIe 3.0					неизвестно			нет

↑ AMD отметила десятилетие платформы AM4 и пообещала продолжить традицию в AM5 (неопр.). 3DNews. Дата обращения: 28 апреля 2026.
↑ Материнская плата должна быть произведена позже, чем вышло обновление UEFI с поддержкой Ryzen 5000 Series. Также можно ориентироваться по надписи на упаковке Ryzen 5000 Series Ready. Для старых плат необходимо установить обновление с сайта.
↑ Материнская плата AMD sTR5 EEB для рабочих станций: 7× PCIe 5.0 x16, мульти-GPU, питание 32+3+3+3, разгон CPU и памяти, 4× M.2 PCIe 5.0, 2× LAN 10 Гбит/с, PCIe Q-Release Slim (неопр.). ASUS. Дата обращения: 28 апреля 2026.
↑ AMD продлевает срок поддержки платформы AM5 до 2027 года (неопр.). Overclockers.ru. Дата обращения: 28 апреля 2026.
↑ Чипсет B650 будет оставаться актуальным: выпуск новинки отложен (неопр.). Хабр. Дата обращения: 28 апреля 2026.
↑ Полосы PCIe предоставляются чипсетом. ЦП обеспечивает другие линии PCIe 5.0.
↑ Каждый набор микросхем Promontory 21 предоставляет 4 порта SATA, всего 8 портов.
↑ Материнские платы, продаваемые как X670 и X670E, оснащены двумя наборами микросхем Promontory 21, каждый из которых имеет TDP ~ 7 Вт.
↑ AMD Zen 4 & Socket AM5 Explained: PCIe Lanes, Chipsets, Connectivity (неопр.). TechPowerUp. Дата обращения: 28 апреля 2026.
↑ AMD представила чипсеты X870 и X870E, и пообещала выпускать новые чипы для Socket AM5 после 2027 года (неопр.). 3DNews. Дата обращения: 28 апреля 2026.
↑ AMD Zen 4 Socket AM5 Explained: PCIe Lanes, Chipsets, Connectivity (неопр.). TechPowerUp. Дата обращения: 28 апреля 2026.

Детально про чипсет AMD B550
