Разъём TRS

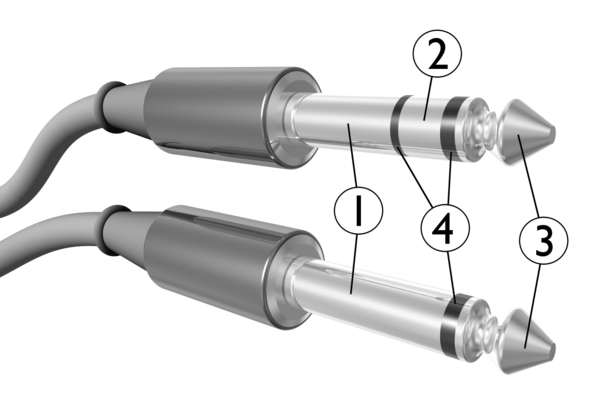

6,35 мм (1/4″) стерео и моно: 1 — земля, 2 — сигнал правого канала (для стерео), 3 — сигнал (для моно) или сигнал левого канала (для стерео), 4 — изоляция.

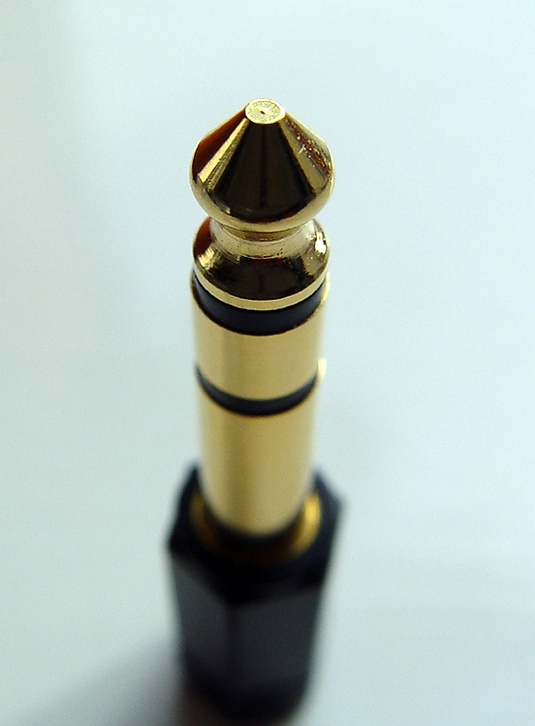

Разъём TRS (аббревиатура от англ. Tip, Ring, Sleeve — кончик, кольцо, гильза; подразумевается форма контактов на штекере, также — джек (jack)) — распространённый разъём для передачи аналогового аудиосигнала.

Обычно имеет три контакта (TRS, стерео), но есть вариант с двумя (TS, моно), четырьмя (TRRS, 4-й контакт для микрофона)^[1], и редко — пятью контактами (TRRRS).

Разновидности[править | править код]

Для TRRS (четыре контакта) до 2012 года производителями электроники обычно использовалась следующая комбинация контактов (от верхушки к проводу): Tip — левый канал, Ring1 — правый канал, Ring2 — микрофон, Sleeve — земля. Это соответствует стандарту OMTP (Open Mobile Terminal Platform). После 2012 года стандартной практикой среди производителей электроники стала последовательность (от верхушки к проводу): Tip — левый канал, Ring1 — правый канал, Ring2 — земля, Sleeve — микрофон. Данная последовательность соответствует стандарту CTIA (Cellular Telephone Industries Association).

При подключении гарнитуры стандарта OMTP к устройству стандарта CTIA в стандартном режиме работы земля оказывается подключенной через микрофон гарнитуры, и фактически вместо левого и правого каналов оба наушника проигрывают характерное «глухое» моно с большим избытком средних частот. При нажатой кнопке гарнитуры микрофон замыкается на контакт «земля» и наушники гарнитуры стандарта OMTP работают по стандартной схеме в режиме стерео.

В профессиональной звукотехнике часто используется балансное подключение (balanced), тогда назначение контактов другое: 1 — земля Sleeve (GND), 2 — отрицательный («холодный») сигнал Ring (синий), 3 — положительный («горячий») сигнал Tip (красный).

Диаметры[править | править код]

Существуют три стандартных диаметра разъёма:

jack (6,35 мм, 1/4 дюйма);
mini-jack (3,5 мм);
micro-jack (2,5 мм).

Часто 1/4″ TS называют «джек» или «четвертьдюймовый джек» (англ. jack — гнездо, куда вставляется штекер; не путать со штекером — англ. plug); разъём TRS 3,5 мм называют «мини-джеком» (англ. mini-jack)^[2]; разъём TS 2,5 мм — «микро-джеком» (англ. micro-jack). В СССР широко применялись гнёзда ГК2 и штекеры Ш2П диаметром ровно 3 мм.

История[править | править код]

Первые разъёмы 1/4″ TS были разработаны в XX веке для использования в телефонных коммутаторах. Изначально кончик (англ. Tip) имел отличающуюся от современных штекеров форму. С появлением TRS возникла проблема физической совместимости с TS, поэтому в стандарте TRS появился видоизменённый кончик, гнёзда для которого не принимали бы TS-штекеры. На данный момент подавляющее число TS-штекеров делается с кончиком, изначально предназначенным для TRS, поэтому проблема физической совместимости остаётся нерешённой.

Совместимость[править | править код]

При подключении моно-штекера TS в стереоразъём TRS средний контакт разъёма (англ. ring — кольцо) замыкается на землю, что может вызвать повреждение выхода электронной аппаратуры из-за короткого замыкания. В случае входа — полезный сигнал с кольца теряется.
При подключении штекера TRS в разъём TS средний контакт TRS остаётся неподключённым. Это может быть опасно для лампового оборудования, однако большинство современных устройств не чувствительно к данной проблеме.

Аналогичные проблемы существуют и для TRRS.

TRRS в мобильных телефонах Nokia не совместим с кабелями, используемыми для подключения фото- и видеокамер к телевизору. Для таких телефонов необходимы кабели от самого производителя. Однако можно подключить телефон Nokia к телевизору, если вставить разъём кабеля старого типа (TRS) от камеры в гнездо телефона не полностью (не доводя около 2 мм).

Применение[править | править код]

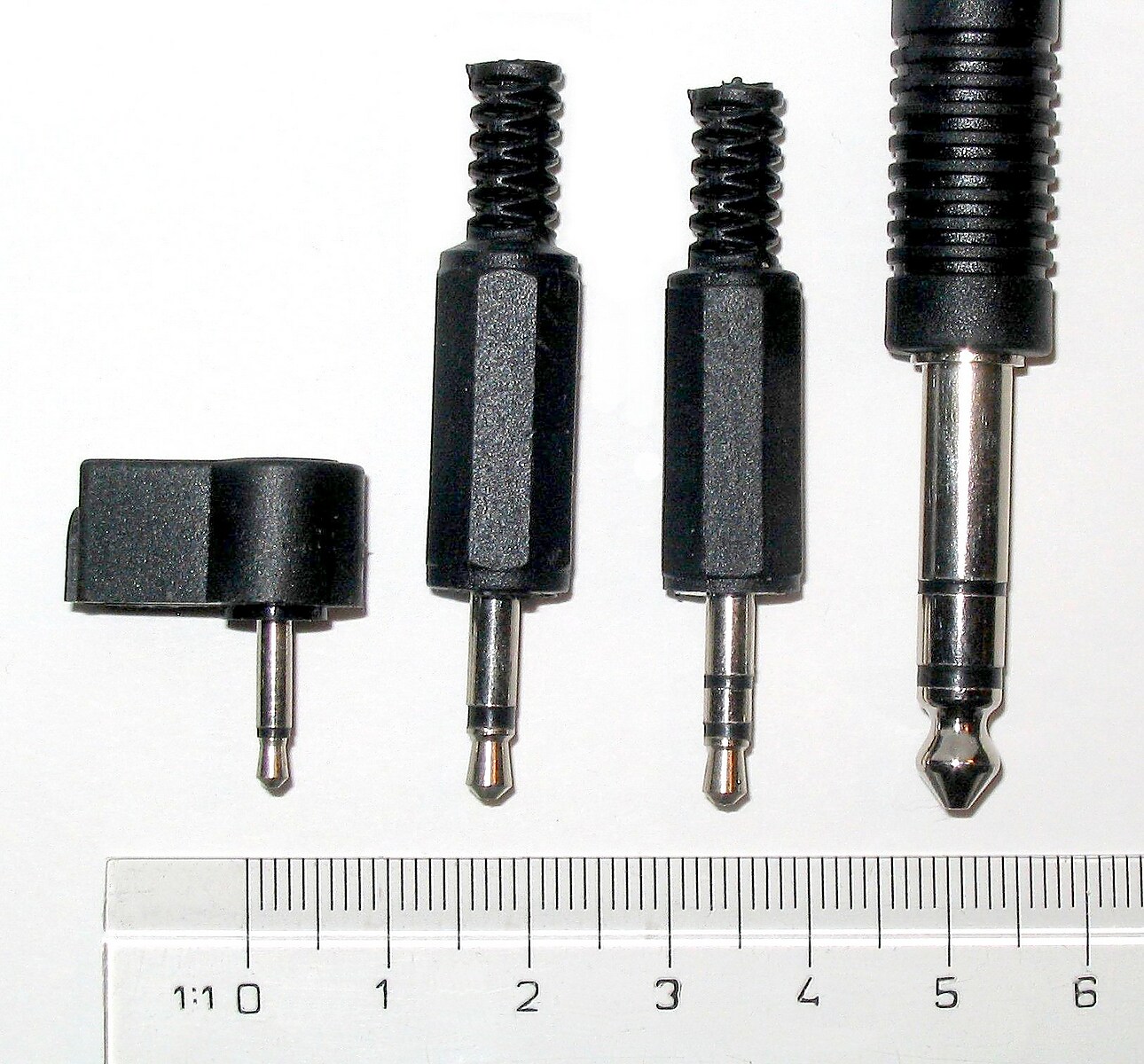

Слева направо: 2,5-мм моно micro-jack, 3,5-мм моно mini-jack, 3,5-мм стерео mini-jack и 6,35-мм стерео jack

6,35 мм TS/TRS[править | править код]

Старая бытовая аппаратура, в том числе наушники.

Профессиональное музыкальное оборудование
- Микшерные пульты^[1]^[2] (TRS)
- Подавляющее число электрогитар, электрических бас-гитар, и прочих инструментов со звукоснимателями, а также гитарных педалей эффектов («примочек») и гитарных усилителей (TS)
- Педальные переключатели (англ. footswitch) (TS)
- Электронные ударные установки (TS)
Наушники профессионального уровня (TRS)
Звуковые карты профессионального и аудиофильского уровня (TRS)
Микрофоны любительского уровня (например, для использования с караоке) (TS)
Металлоискатели
Разъём для подключения синхронизатора в профессиональных студийных фотографических вспышках.
Телефонные коммутаторы (TS)

3,5 мм TS/TRS/TRRS[править | править код]

Микрофоны для записи речи
Активные акустические системы, преимущественно используемые для компьютеров и мультимедийной техники. Пассивные акустические системы подключаются таким разъёмом только при небольшой мощности (до 5 ватт)
Портативная техника
- Плееры. На DVD-плеерах используется также для вывода видеосигнала, цифрового сигнала. Пример: 1-й разъём — аудио аналоговое, 2-й разъём — видео композитное и аудио цифровое, 3-й разъём — S-Video.
- Некоторые видеокамеры используют TRRS для вывода аналоговых видео и аудиосигнала вместе. На другом конце провода три штекера RCA.
- Мобильные телефоны
- Некоторые компактные плееры (например, iPod shuffle) могут подключаться через TRRS к USB-порту компьютера.
- Радиоприёмники
Встроенные звуковые карты настольных компьютеров, ноутбуков, планшетов. Дискретные звуковые карты потребительского уровня.
Цифровые фотоаппараты, подключаемые к телевизору. Один контакт используется для композитного видеосигнала, другой - для монофонического аудиосигнала
Некоторые импульсные фотовспышки, для синхронизации с фотокамерой.
Внешние ИК-приёмники (например, для компьютерных ТВ-тюнеров)
Для подключения мобильных мини-терминалов
Проводные пульты управления автомагнитолами.

2,5 мм TS/TRS/TRRS[править | править код]

Портативная техника
- Мобильные телефоны, в том числе для подключения Hands-free (TRRS). Этот разъём чаще встречался в телефонах-слайдерах от Nokia (например 6300 Slide, 6700 Slide)
Некоторые фотоаппараты используют разъём TS для подключения вспышки
На некоторых внутренних компьютерных ТВ-тюнерах используется для подключения ИК-приёмника для ПДУ
Некоторые мониторы используют разъём TRRS для подключения USB-вебкамеры
Сменные шнуры на наушниках Bose, Audio-Technica, Sennheiser и AKG в месте подключения к наушникам

TRRRS[править | править код]

TRS (крайний левый) и TS (остальные) штекеры старого образца. Сверху лежит гнездо того же стандарта

На данный момент в основном применяется в смартфонах Sony Xperia серии Z (начиная с Z2), этот разъём совместим и с традиционными для гарнитур четырёхпиновыми штекерами, а при подключении фирменных наушников работают два микрофона, второй - для активного шумоподавления (также существует подключаемый к этому разъёму фирменный внешний двунаправленный микрофон для качественной стереофонической записи как отдельных, так и сопровождающих видеозапись аудиотреков).

BPO 316 и Bantam[править | править код]

TRS старого образца: типа BPO 316 (или «B-Gauge», SKINI Jack) — 1/4″ версия и типа Bantam (или Tini-Telephone Jack) — 4,4-мм версии. Применяются в профессиональной технике, в устройствах, предназначенных для частой коммутации, например, в коммутационных панелях (Patch Panel) для аналоговых звуковых сигналов. Несовместимы с 1/4″ TRS.
