Подводные лодки серии I «Декабрист»
| Многоцелевая ПЛ «Декабрист» | |
|---|---|
| серия I | |
 | |

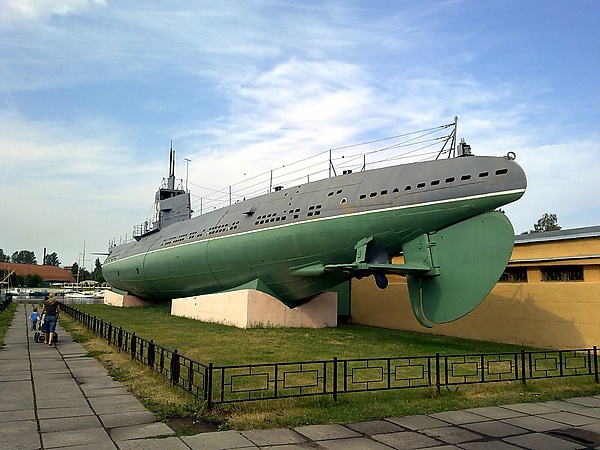

 Д-2 «Народоволец» в музее | |
| Основные характеристики | |
| Тип корабля | Большая торпедная подводная лодка |
| Обозначение проекта | серия I, «Декабрист» |
| Разработчик проекта | «Техбюро № 4 Балтийского завода» |
| Главный конструктор | Б. М. Малинин |
| Скорость (надводная) | 15,3 узла |
| Скорость (подводная) | 8,9 узла |
| Рабочая глубина погружения | 75 м |
| Предельная глубина погружения | 90 м |
| Автономность плавания |
47 суток, 13 000 км при 9,5 узлах, 278 км подводная на 3 узлах |
| Экипаж | 53 человека |
| Размеры | |
| Водоизмещение надводное | 933 т |
| Водоизмещение подводное | 1354 т |
| Длина наибольшая (по КВЛ) |
76 м |
| Ширина корпуса наиб. | 6,5 м |
| Средняя осадка (по КВЛ) |
3,8 м |
| Силовая установка | |
|
двухвинтовая дизель-электрическая Дизели: 2 x 1100 л.с. 42-Б-6 Электромоторы: 2 x 525 л.с. ПГ20 |
|
| Вооружение | |
| Артиллерия | 1 x 102-мм/45 Б-2, 120 снарядов, 1 45 мм орудие, 1 пулемёт |
| Минно-торпедное вооружение |
Торпедные аппараты/калибр: 6/533мм (носовые) 2/533мм (кормовые) Боекомплект (торпед): 14 |
 Медиафайлы на РУВИКИ.Медиа | |
Подводные лодки серии I типа «Декабрист» — тип советских больших торпедных дизель-электрических подводных лодок, построенных в 1927—1931 годах.
История проектирования
Серия I стала первым типом многоцелевых подводных лодок, разработанных для советского флота после Октябрьской революции. Их создание было утверждено в морской программе 1926 года. Для разработки проекта было создано КБ «Техбюро № 4 Балтийского завода», под руководством инженера-кораблестроителя Бориса Михайловича Малинина. Основными авторами проекта были К. И. Руберовский и Б. М. Малинин.
Малинин позднее вспоминал в своей автобиографии: «Приходилось одновременно решать три задачи, тесно связанные друг с другом: вести разработку и постройку лодок, тип которых у нас был до того времени неизвестен; создавать и немедленно практически использовать теорию подводных лодок, которой у нас в Союзе также не было; воспитывать в процессе проектирования кадры конструкторов-подводников». Любопытно, что Б. М. Малинин имел тогда в подчинении всего… 6 человек. Именно эти люди смогли сделать реальностью возрождение отечественной школы подводного кораблестроения после революции[1].
Работы над проектом большой торпедной позиционной подводной лодки были начаты в январе 1926 года, 19 сентября того же года проект был передан на рассмотрение начальнику Морских Сил Республики. Утверждение проекта состоялось 17 февраля 1927 года.
Первоначально планировалась установка артиллерийского вооружения в количестве двух орудий Б-2 калибра 102 мм. После обсуждения, во избежания заливания артиллерии, одно орудие заменили на 45-мм полуавтомат 21-К и подняли артустановки на ходовой мостик.
При проектировании «Декабристов» был создан комплекс спасательных средств для личного состава, ставший стандартным и внедрявшийся впоследствии на многих проектах подводных лодок, строившихся позднее. В этот комплекс входили аварийные буи в первом и последнем отсеках, позволявшие осуществлять телефонную связь с поверхностью, выдвижные тубусы для создания воздушной подушки при затоплении отсека, индивидуальные спасательные аппараты, специальные внешние крепления для подъёма лодки со дна, клапаны внешнего продувания балластных цистерн и клапаны подачи воздуха в отсеки с надводного корабля.
История строительства
В сентябре 1926 года, ещё до официального утверждения проекта, рабочая документация была передана на завод № 189 в Ленинграде для начала строительства. 5 марта 1927 года состоялась закладка трех первых кораблей на Балтийском заводе в Ленинграде, а 14 апреля 1927 года были заложены и три лодки в Николаеве[2]. Корпуса кораблей строились из дореволюционных запасов высококачественной стали, предназначенных для строительства линейных крейсеров типа «Измаил» и лёгких крейсеров типа «Светлана».
На «Декабрист» и «Народоволец» были установлены дизельные двигатели фирмы MAN, закупленные в Германии под видом тепловозных дизелей, остальные корабли оснащались советскими аналогами — дизелями Коломенского завода модели 42-Б-6. Также, за рубежом были закуплены фрикционные муфты, главные осушительные насосы, воздуходувки и другое оборудование.
В 1930 году начались испытания двух головных кораблей — «Декабрист» и «Народоволец». В ходе пробных погружений и всплытий были выявлены недопустимые крены, после чего исполнители проекта были арестованы и обвинены во вредительстве. В результате расследования было установлено, что причиной крена стали недостатки вентиляции главного балласта — цистерны сообщались между собой, что приводило к перетеканию воды между ними. Установка клапанов раздельной вентиляции цистерн левого и правого борта решила проблему кренов.
Обнаруженная в ходе испытаний перегрузка в 20 тонн, недопустимо поднявшая центр тяжести, была компенсирована снятием некоторых грузов и установкой в ограждении прочной рубки балтийских кораблей семи цилиндров плавучести. Позже, при переводе на север, эти цилиндры были за ненадобностью демонтированы, однако на вернувшейся на Балтику Д-2 их пришлось восстанавливать.
История службы
«Декабристы» стали первыми подводными лодками подводных сил Северной военной флотилии (позднее Северного флота), успешно освоив этот регион с суровыми климатическими условиями. В ходе средних ремонтов лодки получили новые рубки, орудие Б-2 заменялось на более совершенное Б-24. К началу войны Д-1 погибла, а Д-6 находилась в капитальном ремонте, однако остальные 4 корабля приняли активное участие в Великой Отечественной войне. Одна из лодок данного класса, Д-2 «Народоволец», сохранена в качестве музейного корабля и установлена в Санкт-Петербурге.
Представители
| Наименование, позднее | Наименование, ранее | Место постройки | Спуск на воду | Окончание службы |
|---|---|---|---|---|
| Д-1 | «Декабрист» | Балтийский завод им. Орджоникидзе, Ленинград | 3 ноября 1929 года | Погибла при невыясненных обстоятельствах 13 ноября 1940 г. в Мотовском заливе Баренцева моря во время учебного погружения по курсу боевой подготовки. |
| Д-2 | «Народоволец» | Балтийский завод им. Орджоникидзе, Ленинград | 1929 год | Списана в 1958 году, сохранена как музейный корабль в Санкт-Петербурге |
| Д-3 | «Красногвардеец» | Балтийский завод им. Орджоникидзе, Ленинград | 12 июля 1929 года | Участвовала в Великой Отечественной Войне, совершила 9 боевых походов, по официальным данным потопила 6 транспортных и 1 боевой корабль, ни одна победа впоследствии не была подтверждена потерями противника[3]. Краснознамённая и гвардейская. Погибла в июне 1942 года в районе Тана-фьорд — м. Нордкин, Норвегия[4]. |
| Д-4 | «Революционер» | Завод Марти, Николаев | 1929 год | Участвовала в Великой Отечественной Войне, совершила 18 боевых походов, потопила 3 транспортных корабля противника. Участвовала в обороне Севастополя, доставив свыше 300 тонн грузов в осажденный город. Погибла в декабре 1943 года от глубинных бомб в Каламитском заливе[5]. |
| Д-5 | «Спартаковец» | Завод Марти, Николаев | 1929 год | Списана в 1950-х годах |
| Д-6 | «Якобинец» | Завод Марти, Николаев | 1929 год | Повреждена при бомбардировке доков Севастополя 12 ноября 1941, где находилась на ремонте; взорвана по приказу командования экипажем 26 июня 1942 года |
Конструкция
Корпус
Лодки типа «Декабрист» имели двухкорпусную конструкцию. Прочный корпус изготовлялся веретенообразной формы, повторяя обводы лёгкого корпуса. Он был рассчитан на предельную глубину погружения в 90 метров и разделялся сферическими переборками на семь отсеков:
- Первый отсек

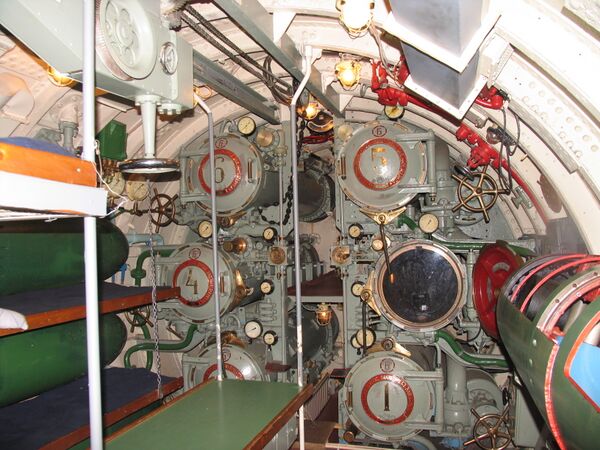

Носовой торпедный, жилой, самый большой отсек. В нём находились шесть носовых торпедных аппаратов, хранились шесть запасных торпед к ним, торпедопогрузочное устройство, носовой аварийный буй, в трюме — цистерна лага. В этом же отсеке находилась наибольшая часть спальных мест личного состава, обеденный стол, гальюн, провизионная цистерна.
- Второй отсек
Одна группа аккумуляторов, радиорубка, камбуз, гальюн.
- Третий отсек
Аккумуляторный с двумя группами аккумуляторных батарей, кают-компания, каюты командира и комиссара.
- Четвёртый отсек

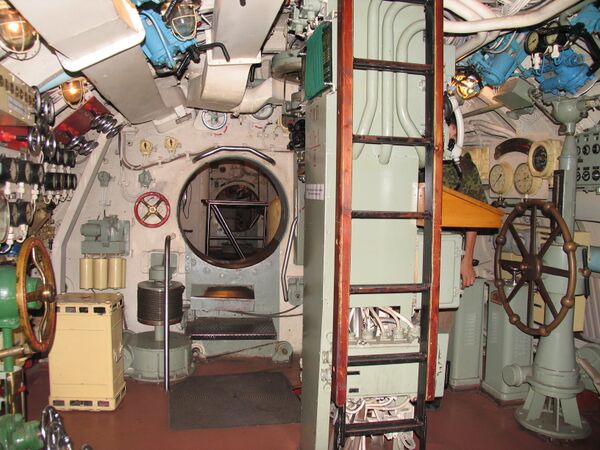

Центральный пост, сосредоточение приборов управления кораблём, отсек-убежище, в трюме — артиллерийский погреб. Здесь же находился зенитный перископ, а над отсеком — боевая рубка с перископом атаки.
- Пятый отсек

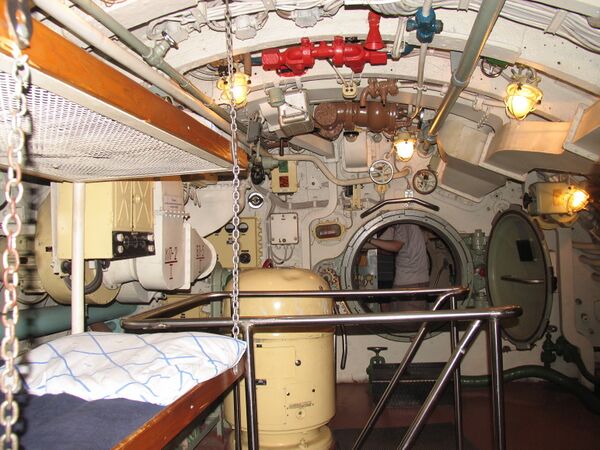

Аккумуляторный, жилой. Гирокомпас.
- Шестой отсек

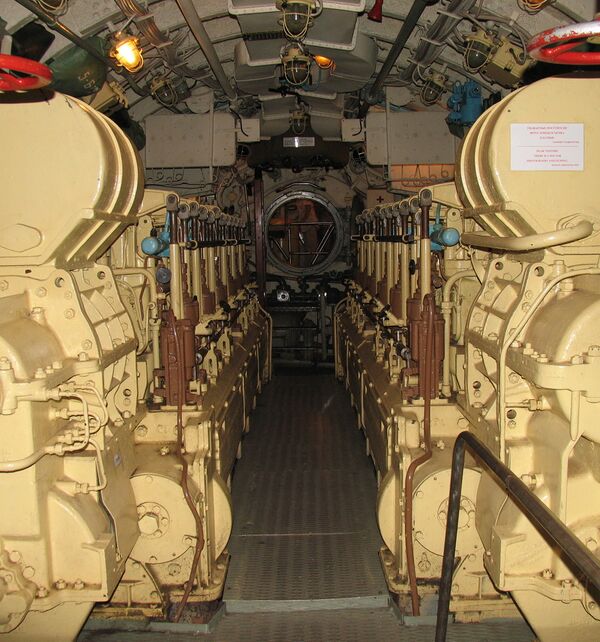

Машинное отделение, два дизеля, масляная система, расходный топливный бак, входной люк.
- Седьмой отсек

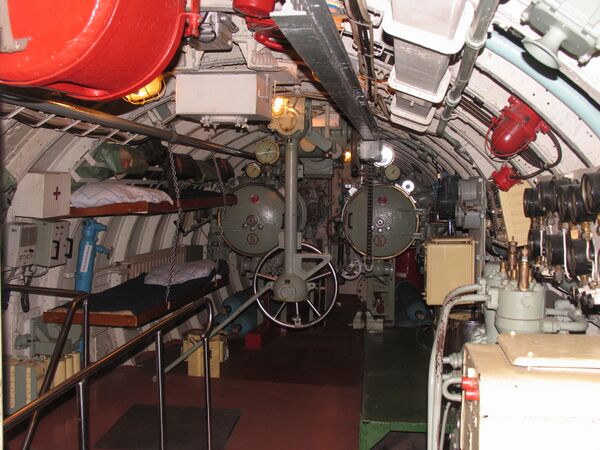

Электромоторный, жилой, кормовой торпедный. Главная щитовая станция, кормовой аварийный буй.
Вооружение
Первоначальное артиллерийское вооружение состояло из носового орудия Б-2 калибра 102 мм и кормового 45-мм полуавтомата 21-К, которые размещались на ходовом мостике, в ограждении прочной рубки. В ходе капитальных ремонтов устаревшее и считавшееся неудачным орудие Б-2 заменялось на новое, 100-мм Б-24ПЛ, способное вести зенитную стрельбу и обладавшее лучшими характеристиками. Так как орудие стесняло действия вахты на мостике, то его опустили на палубу перед ограждением рубки.
Торпедное вооружение состояло из восьми торпедных аппаратов калибра 533 миллиметра — шести носовых и двух кормовых. Аппараты были пневматическими, они разрабатывались вместе с лодками, точёные трубы были выполнены из бронзы и выходили из прочного корпуса через специальные сальники. Лодки несли по 14 торпед — 8 в аппаратах и 6 запасных в первом отсеке. Так как разработка торпед 53-27 шла с запозданием, то корабли вступали в строй со специальными решётками в торпедных аппаратах, позволяющими использовать торпеды калибра 457 мм типа 45-12 (впоследствии — 45-36).
Оценка проекта
Эти лодки были полностью разработаны в СССР и стали большим шагом вперёд по сравнению с проектами подводных лодок Российской Империи. Такие технические решения как: применение двухкорпусной архитектуры, установка поперечных водонепроницаемых переборок, размещение аккумуляторной батареи в герметичной яме, снабжение подводной лодки цистерной быстрого погружения, средствами регенерации воздуха до сих пор используются в отечественном подводном кораблестроении[6], а средства спасения экипажа на всех последующих проектах подводных лодок времён Великой Отечественной войны выполнялись «по типу ПЛ „Декабрист“». «Декабристы», однако, имели существенное количество технических недостатков и конструкционных дефектов. Наиболее серьёзными проблемами были недостаточная скорость погружения и плохая остойчивость в подводном положении. Также, не нашло в дальнейших проектах и использование веретенообразного прочного корпуса, сложного в производстве — проектировщики перешли на конструкцию из цилиндров и усечённых конусов, а сферические переборки были заменены плоскими — кроме оконечностей и отсеков-убежищ.
