Пассивный дом (нем. Passivhaus, англ. passive house) — здание, основной особенностью которого является низкое энергопотребление за счёт применения пассивных методов энергосбережения.[1] Пассивный дом – это не энергетический стандарт, а комплексная концепция строительства.[2] Пассивные дома эффективно используют солнце (архитектурные законы инсоляции), внутренние источники тепла и рекуперацию тепла, делая традиционные системы отопления ненужными даже в холодные зимы. В теплые месяцы в пассивных домах используются методы пассивного охлаждения, такие как стратегическое затенение, чтобы сохранять комфортную прохладу.[3]

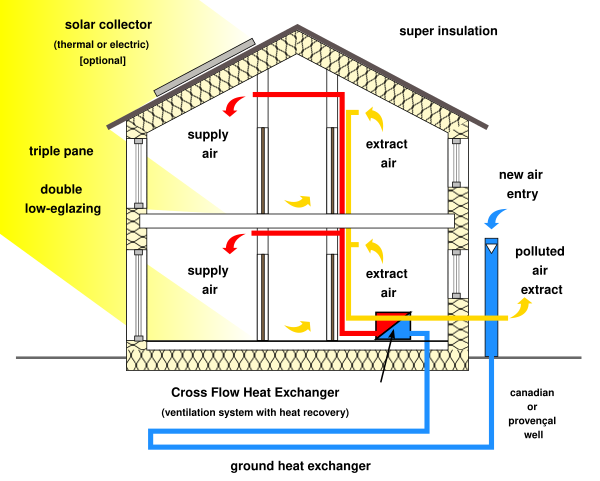

Архитектурная концепция пассивного дома в первую очередь базируется на активном использование пассивных источников энергии и эффективной теплоизоляции с отсутствием мостиков холода в материалах и узлах примыканий. Так же дополнительно применятся принципы зонирования, правильной геометрии здания и правильной ориентации здания по сторонам света. Из активных методов в пассивном доме обязательным является использование системы приточно-вытяжной вентиляции с рекуперацией.
Коэффициенты энергоэффективности пассивного дома
В условиях роста цен на электричество и тепло, остро стоит вопрос эксплуатационных затрат на жилье. Показателем энергоэффективности объекта служат потери тепловой энергии с квадратного метра (кВт·ч/м²) в год или в отопительный период. Энергосберегающим считается здание, где этот показатель ниже 50 кВт·ч/м². Для того, чтобы дом считался пассивным этот показатель должен составлять — менее 15 кВт·ч/м² (по критериям в Европе).
Достигается снижение потребления энергии в первую очередь за счет уменьшения теплопотерь здания.
В идеале, пассивный дом должен быть независимой энергосистемой, вообще не требующей расходов на поддержание комфортной температуры. Отопление пассивного дома должно происходить благодаря теплу, выделяемому живущими в нём людьми и бытовыми приборами. При необходимости дополнительного «активного» обогрева, желательным является использование альтернативных источников энергии. Горячее водоснабжение также может осуществляться за счёт установок возобновляемой энергии: тепловых насосов или солнечных водонагревателей. Решать проблему охлаждения/кондиционирования здания также предполагается за счет соответствующего архитектурного решения, а в случае необходимости дополнительного охлаждения — за счет альтернативных источников энергии, например, геотермального теплового насоса.
Иногда определение «пассивный дом» путают с системой «умный дом», главной особенностью которой является автоматизация инженерных устройств здания (охрана, шторы, отопление и т. п.). Также отличается система «активного дома», которая помимо того, что мало тратит энергии, ещё и сама вырабатывает её столько, что может не только обеспечивать себя, но и отдавать в центральную сеть (дом с положительным энергобалансом).
История
Развитие энергосберегающих зданий
Развитие энергосберегающих построек восходит к исторической культуре северных и сибирских народов, которые стремились построить свои дома таким образом, чтобы они эффективно сохраняли тепло и потребляли меньше ресурсов. Материало- и энергосберегающая круглая форма жилищ (чум, юрта и т.п.), а также оболочка из эффективных теплоизоляционных материалов (шкуры животных, войлок) являются прообразами технологии пассивного дома. Классическим примером техники повышения энергосбережения дома является русская печь, отличающаяся толстыми стенками, хорошо сохраняющими тепло, и оснащённая дымоходом с системой оборотов.
К современным экспериментам повышения энергосбережения зданий можно отнести сооружение, построенное в 1972 году в городе Манчестер в штате Нью-Гэмпшир (США). Оно обладало кубической формой, что обеспечивало минимальную поверхность наружных стен, площадь остекления не превышала 10 %, что позволяло уменьшить потери тепла за счёт объёмно-планировочного решения. По северному фасаду отсутствовало остекление. Покрытие плоской кровли было выполнено в светлых тонах, что уменьшало её нагрев и, соответственно, снижало требования к вентиляции в тёплое время года. На кровле здания были установлены солнечные коллекторы.
В 1973—1979 годах был построен комплекс «ECONO-HOUSE» в городе Отаниеми, Финляндия. В здании, кроме сложного объёмно-планировочного решения, учитывающего особенности местоположения и климата, была применена особая система вентиляции, при которой воздух нагревался за счёт солнечной радиации, тепло которой аккумулировалось специальными стеклопакетами и жалюзи. Также, в общую схему теплообмена здания, обеспечивающую энергосбережение, были включены солнечные коллекторы и геотермальная установка. Форма скатов кровли здания учитывала широту места строительства и углы падения солнечных лучей в различное время года.
Пассивный дом

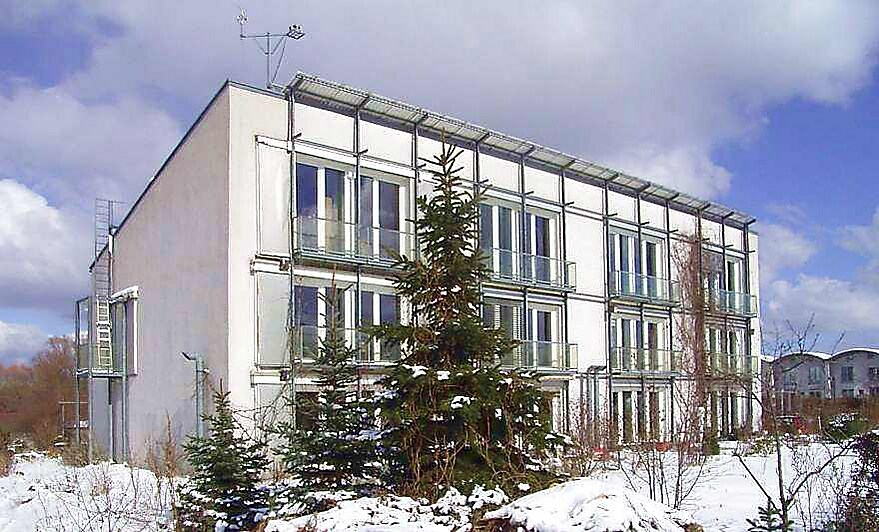

Интересную схему оборудования пассивного дома предложили в мае 1988 года доктор Вольфганг Файст, основатель «Института пассивного дома» в Дармштадтe (Германия), и профессор Бу Адамсон из Лундского университета (Швеция). Концепция разрабатывалась в многочисленных исследовательских проектах, финансируемых землёй Гессен, Германия.
В 1996 году создан «Институт пассивного дома» в городе Дармштадт.
Конструкция
Понятия «зелёный» и «пассивный дом» часто смешиваются и под пассивным и экологичным домом часто подразумеваются дома, построенные из традиционных природных материалов или переработанных отходов — газобетон, дерево, камень, кирпич, хотя каменные дома холодные, а некоторые современные утеплители не являются природными материалами. В последнее время часто строят пассивные дома из продуктов переработки неорганического мусора — бетона, стекла и металла. В Германии построены специальные заводы по переработке подобных отходов в строительные материалы для энергоэффективных зданий.
Теплоизоляция
Ограждающие конструкции (стены, окна, крыши, пол) стандартных домов имеют довольно большой коэффициент теплопередачи. Это приводит к значительным потерям: например, тепло-потери обыкновенного кирпичного здания — 250—350 кВт·ч с 1 м² отапливаемой площади в год.
Технология пассивного дома предусматривает эффективную теплоизоляцию всех ограждающих поверхностей — не только стен, но и пола, потолка, чердака, подвала и фундамента. В пассивном доме формируется высокоэффективная наружная теплоизоляция ограждающих поверхностей. Внутренняя теплоизоляция нежелательна так как это снижает термическую инерционность помещений и может привести к значительным внутрисуточным колебаниям температуры, например, при поступлении солнечного тепла через окна. С точки зрения теплофизики также наиболее эффективно применять теплоизоляцию снаружи, так как в этом случае несущие конструкции находятся всегда в зоне положительных температур и оптимальной влажности, что выводит точку росы за их пределы. Также производится устранение «мостиков холода» в ограждающих конструкциях. В результате в пассивных домах теплопотери через ограждающие поверхности не превышают 15 кВт·ч в год на 1 м² отапливаемой площади — практически в 20 раз ниже, чем в обычных зданиях.

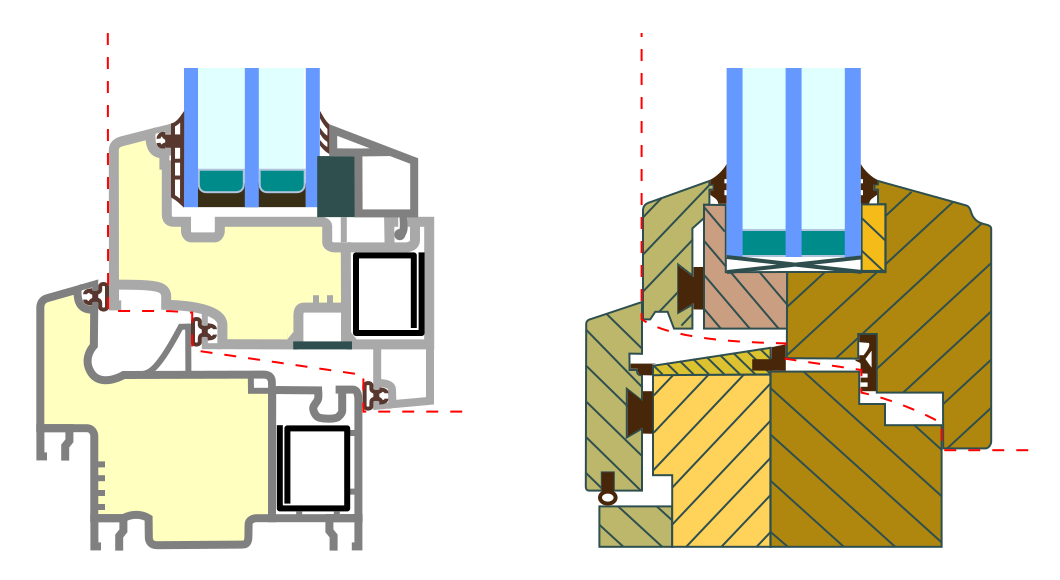

Окна
.svg){kind=spacer}
Потери тепла через окна делятся на радиационный (излучение в инфракрасном диапазоне из дома наружу), конвекционный (газ в межстёкольном промежутке) и теплопроводный (газ, стёкла и переплёт) перенос тепла. На долю радиации приходится две трети потерь тепла, остальное на долю конвекции и теплопроводности. В пассивном доме используются усовершенствованные энергосберегающие окна. Герметичные стеклопакеты, 1-камерные (два стекла) или 2-камерные (три стекла), заполнены низкотеплопроводным аргоном или криптоном с тёплой дистанционной рамкой (полимерная или пластиковая вместо металлической, являющейся мостиком холода). Одно из стёкол стеклопакета с внутренней стороны покрыто селективным покрытием (I-стекло или K-стекло) сокращающим радиационные потери. Применяются более тёплые многокамерные профили для изготовления переплёта. Также стёкла в ряде случаев закаливаются с целью избежания разрушения при тепловом шоке. Иногда для дополнительной теплоизоляции на окнах устанавливают ставни, жалюзи или шторки.
Установка рольставень (роллет) позволяет увеличить тепловое сопротивление оконного блока на 20-30 % (сопротивление теплопередаче роллетной конструкции может быть 0,18 — 0,27 м2К/Вт).
Большинство окон направлены на юг (в северном полушарии) и приносят зимой в среднем больше тепла, чем теряют. Ориентирование окон на восток и запад сводится к минимуму для снижения дискомфортного перегрева и затрат энергии на кондиционирование летом.
Регулирование микроклимата
На сегодняшний день технология строительства пассивных домов далеко не всегда позволяет отказаться от активного отопления или охлаждения, особенно в регионах с постоянно высокими или низкими температурами, или резкими перепадами температур, например, в зонах с континентальным климатом. Тем не менее, органичной частью пассивного дома является система обогрева, кондиционирования и вентиляции, расходующая ресурсы более эффективно, чем в обычных домах.
Вентиляция
В обычных домах вентиляция осуществляется за счёт естественного побуждения движения воздуха, который обычно проникает в помещение через специальные пазы (иногда через оконные проветриватели — клапаны приточной вентиляции) в окнах и удаляется пассивными вентиляционными системами, расположенными в кухнях и санузлах.

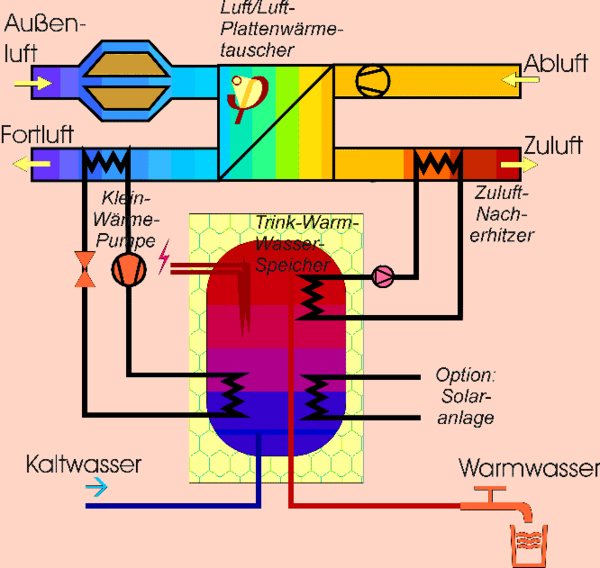

В энергоэффективных зданиях используется более сложная система: вместо окон с открытыми пазами используются звукоизолирующие герметичные стеклопакеты, а приточно-вытяжная вентиляция помещений осуществляется централизованно через установку рекуперации тепла. Дополнительного повышения энергоэффективности можно добиться, если воздух выходит из дома и поступает в него через подземный воздухопровод, снабжённый теплообменником. В теплообменнике нагретый воздух отдаёт тепло холодному воздуху.
Зимой холодный воздух входит в подземный воздухопровод, нагреваясь там за счёт тепла земли, и затем поступает в рекуператор. В рекуператоре отработанный домашний воздух нагревает поступивший свежий и выбрасывается на улицу. Нагретый свежий воздух, поступающий в дом, имеет в результате температуру около 17 °C.
Летом горячий воздух, поступая в подземный воздухопровод, охлаждается там от контакта с землёй примерно до этой же температуры. За счёт такой системы в пассивном доме постоянно поддерживаются комфортные условия. Лишь иногда бывает необходимо использование маломощных нагревателей или кондиционеров (тепловой насос) для минимальной регулировки температуры.
Освещение
Могут использоваться светодиодные блоки.
Стоимость
В настоящее время стоимость постройки энергосберегающего дома примерно на 8-10 % больше средних показателей для обычного здания. Дополнительные затраты на строительство окупаются в течение 7-10 лет. При этом нет необходимости прокладывать внутри здания трубы водяного отопления, строить котельные, ёмкости для хранения топлива и т. д.
Стандарты
В Европе существует следующая классификация зданий в зависимости от их уровня энергопотребления:
- «Старое здание» (здания построенные до 1970-х годов) — они требуют для своего отопления около трехсот киловатт-часов на квадратный метр в год: 300 кВт·ч/м²год.
- «Новое здание» (которые строились с 1970-х до 2000 года) — не более 150 кВт·ч/м²год.
- «Дом низкого потребления энергии» (с 2002 года в Европе не разрешено строительство домов более низкого стандарта) — не более 60 кВт·ч/м²год.
- «Пассивный дом» — не более 15 кВт·ч/м²год.
- «Дом нулевой энергии» (здание, архитектурно имеющее тот же стандарт, что и пассивный дом, но инженерно оснащенное таким образом, чтобы потреблять исключительно только ту энергию, которую само и вырабатывает) — 0 кВт·ч/м²год.
- «Дом плюс энергии» или «активный дом» (здание, которое с помощью установленного на нём инженерного оборудования: солнечных батарей, коллекторов, тепловых насосов, рекуператоров, грунтовых теплообменников и т. п. вырабатывало бы больше энергии, чем само потребляло).
Директива энергетических показателей в строительстве (Energy Performance of Buildings Directive), принятая странами Евросоюза в декабре 2009 года, требует, чтобы к 2020 году все новые здания были близки к энергетической нейтральности.[4]
В США стандарт требует потребления энергии на отопление дома не более 1 BTU на квадратный фут помещения.
В Великобритании пассивный дом должен потреблять энергии на 77 % меньше обычного дома.
С 2007 года каждый дом, продаваемый в Англии и Уэльсе, должен получить рейтинг энергоэффективности. Сертификат Энергетической Эффективности будет обязательной частью Информационного Пакета Дома. Каждый продающийся дом будет осматривать независимый инспектор, который определит рейтинг эффективности дома с точки зрения потребления энергии и выбросов СО2.
В Ирландии пассивный дом должен потреблять энергии на 85 % меньше стандартного дома, и выбрасывать в атмосферу СО2 на 94 % меньше обычного дома.
Новые дома Испании с марта 2007 года должны быть оборудованы солнечными водонагревателями, чтобы самостоятельно обеспечивать от 30 % до 70 % потребностей в горячей воде, в зависимости от места расположения дома и ожидаемого потребления воды. Нежилые здания (торговые центры, госпитали и т. д.) должны иметь фотоэлектрическое оборудование[5].
В России также существует ряд документов (постановления, рекомендации, указы, нормативы, территориальные нормы) регулирующих энергопотребление зданий и сооружений. Например, ВСН 52-86, определяющий расчёт и требования для системы горячего водоснабжения с использованием солнечной энергии.
Распространение
Во всём мире к 2006 году построено более 6000 пассивных домов, офисных зданий, магазинов, школ, детских садов. Большая их часть находится в Европе.
В ряде европейских стран (Дания, Германия, Финляндия и др.) разработаны специальные целевые государственные программы по приведению всех объектов регулярной застройки к условно-пассивному уровню (дома ультра-низкого потребления — до 30 кВт·ч/м² в год).
В странах СНГ
В России энергопотребление в домах составляет 400—600 кВт·ч/год на квадратный метр. Этот показатель предполагается снизить к 2020 году на 45%.
В Москве уже построено несколько[сколько?] экспериментальных зданий с использованием технологии пассивного дома (жилой дом в Никулино-2). Система горячего водоснабжения этого дома использует тепло грунта и вытяжных газов, что позволяет сократить расход тепловой энергии на 32%[1]. Демонстрационный проект такого дома также реализован под Петербургом. Начато строительство первого посёлка пассивных домов под Санкт-Петербургом.
В Нижнем Новгороде построен демонстрационный пассивный дом с использованием солнечных коллекторов, теплового насоса, вертикальных ветрогенераторов, системы воздухообмена с рекуперацией.
На Украине первый пассивный дом был построен в 2008 г.[6] На сегодняшний день[уточнить] в разных городах Украины возводятся ещё 3 пассивных частных жилых дома.
С 2010 года экспериментальное строительство малоэтажных энергоэффективных домов для расселения ветхого и аварийного жилья финансирует Фонд ЖКХ. На начало 2011 года несколько энергоэффективных зданий с участием Фонда уже построено в разных регионах России.
Первый сертифицированный пассивный дом построен в России в 2011 году компанией «Мосстрой-31» по проекту Томаса Кнехта. Удельный расход тепловой энергии на отопление составляет 24 кВт·ч/м²год.[7]
Экология
Средний канадский коттедж производит ежегодно 5-7 тонн парниковых газов. Дома США производят ежегодно около 278 млн тонн парниковых газов. Пассивные дома могут существенно сократить эти выбросы.
Технологии пассивного домостроения позволяют существенно сократить потребление энергии. Например, в 1990-е годы в Германии энергопотребление в жилищно-коммунальной сфере снизилось на 3 %. А домохозяйства Великобритании потребляют около 30 % всей энергии страны.
