Общие способы получения металлов

Чёрная металлургия — это производство железа и его сплавов (сталь, чугун и др.).

Железо в природе находится в руде в виде оксидов Fe₃O₄, Fe₂O₃, гидроксида Fe₂O₃×H₂O, карбонатов FeCO₃ и др. Поэтому для восстановления железа и получения сплавов на его основе существует несколько стадий, включающих подготовку сырья к доменной плавке (окускование), доменное производство и производство стали^[1].

На первой стадии получения железосодержащих сплавов происходит высвобождение железа из руды или окускованного сырья в доменной печи при температуре свыше 1000 °C и выплавка чугуна. Свойства получаемого чугуна зависят от хода процесса в доменной печи. Поэтому, задавая процесс восстановления железа в доменной печи, можно получить два вида чугуна: передельный, который идёт в дальнейший передел для выплавки стали, и литейный чугун, из которого получают чугунные отливки.

Передельный чугун служит для производства стали. Сталь — это сплав железа с углеродом и легирующими элементами. Она прочнее чугуна и более пригодна для строительных конструкций и производства деталей машин. Выплавка стали происходит в сталеплавильных печах, где металл находится в жидком состоянии.

Существует несколько методов получения стали. Основными методами получения стали являются: кислородно-конверторный, мартеновский, электроплавильный. Каждый метод использует различное оборудование — конвертеры, мартеновские печи, индукционные печи, дуговые печи.

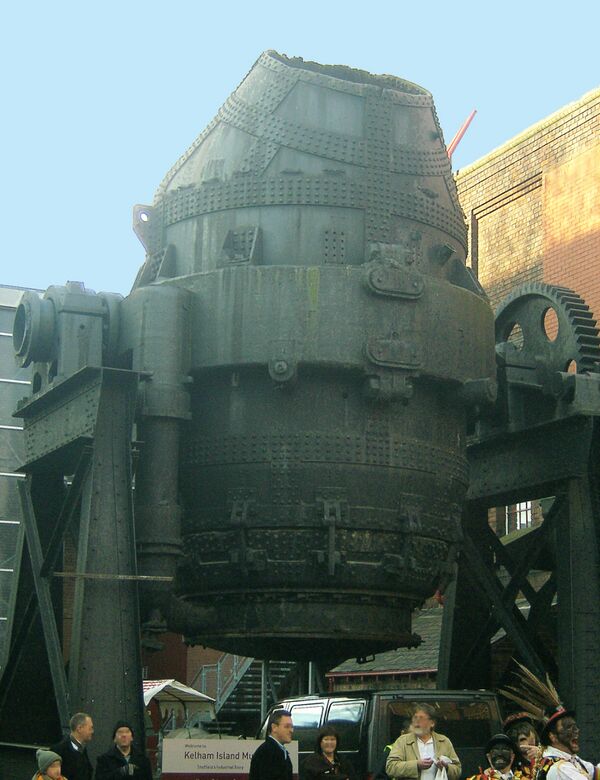

Первым способом массового производства жидкой стали был бессемеровский процесс. Этот способ производства стали в конвертере с кислой футеровкой был разработан англичанином Г. Бессемером в 1856—1860 годах. В 1878 году С. Томасом был разработан схожий процесс в конвертере с основной футеровкой, получивший название томасовский процесс. Сущность конвертерных процессов (бессемеровского и томасовского) на воздушном дутье заключается в том, что залитый в плавильный агрегат (конвертер) чугун продувают снизу воздухом: содержащийся в воздухе кислород окисляет примеси чугуна, в результате чего он превращается в сталь. При томасовском процессе, кроме того, в основной шлак удаляются фосфор и сера. При окислении выделяется тепло, которое обеспечивает нагрев стали до температуры около 1600 °С.

Сущность другого способа получения стали с помощью мартеновского процесса заключается в ведении плавки на поду пламенной отражательной печи, которая оборудована регенераторами для предварительного подогрева воздуха (иногда и газа). Идея получения литой стали на поду отражательной печи высказывалась многими учёными (например, в 1722 году Реомюром), однако осуществить это долгое время не удавалось, так как температура факела обычного в то время топлива — генераторного газа — была недостаточной для получения жидкой стали. В 1856 году братья Сименс предложили использовать для подогрева воздуха тепло горячих отходящих газов, устанавливая для этого регенераторы. Принцип регенерации тепла был использован Пьером Мартеном для плавки стали. Началом существования мартеновского процесса можно считать 8 апреля 1864 года, когда Мартен на одном из заводов Франции выпустил первую плавку.

Для выплавки стали в мартеновскую печь загружают шихту, состоящую из чугуна, скрапа, металлического лома и других компонентов. Под действием тепла от факела сжигаемого топлива шихта постепенно плавится. После расплавления в ванну вводят различные добавки для получения металла заданного состава и температуры. Готовый металл из печи выпускают в ковши и разливают. Благодаря своим качествам и невысокой стоимости мартеновская сталь нашла широкое применение. Уже в начале XX века в мартеновских печах выплавляли половину общего мирового производства стали.

Первая мартеновская печь в России была построена в Калужской губернии на Ивано-Сергиевском железоделательном заводе С. И. Мальцевым в 1866—1867 годах. В 1870 году первые плавки проведены в печи вместимостью 2,5 т., построенной известными металлургами А. А. Износковым и Н. Н. Кузнецовым на Сормовском заводе. По образцу этой печи позже на других русских заводах были построены аналогичные печи большей вместимости. Мартеновский процесс стал основным в отечественной металлургии. Огромную роль сыграли мартеновские печи в годы Великой Отечественной войны. Советским металлургам на Магнитогорском и Кузнецком металлургических комбинатах впервые в мировой практике удалось удвоить садку мартеновских печей без существенной их перестройки, организовав производство высококачественной стали (броневой, подшипниковой и т. п.) на действовавших в то время мартеновских печах. В настоящее время в связи с расширением конвертерного и электросталеплавильного производства стали масштабы производства мартеновской стали сокращаются.

В основной мартеновской печи можно переплавлять чугун и скрап любого состава и в любой пропорции и получать при этом качественную сталь любого состава (кроме высоколегированных сталей и сплавов, которые получают в электропечах). Состав применяемой металлической шихты зависит от состава чугуна и скрапа и от расхода чугуна и скрапа на 1 т стали. Соотношение между расходом чугуна и скрапа зависит от многих условий^[2].

В настоящее время для массовой выплавки стали применяют дуговые сталеплавильные электропечи, питаемые переменным током, индукционные печи и получающие распространение в последние годы дуговые печи постоянного тока. Причём доля печей последних двух видов в общем объёме выплавки невелика.

В дуговых электропечах переменного тока выплавляют стали электропечного сортамента. Основным достоинством дуговых электропечей является то, что в них в течение многих десятилетий выплавляют основную часть высококачественных легированных и высоколегированных сталей, которые затруднительно либо невозможно выплавлять в конвертерах и мартеновских печах. Благодаря возможности быстро нагреть металл, можно вводить большие количества легирующих добавок и иметь в печи восстановительную атмосферу и безокислительные шлаки (в восстановительный период плавки), что обеспечивает малый угар вводимых в печь легирующих элементов. Кроме того, имеется возможность более полно, чем в других печах, раскислять металл, получая его с более низким содержанием оксидных неметаллических включений, а также получать сталь с более низким содержанием серы в связи с её хорошим удалением в безокислительный шлак. Также есть возможность плавно и точно регулировать температуру металла^[3].

Цветная металлургия — производство остальных металлов и их сплавов. В цветной металлургии применяются очень разнообразные методы производства цветных металлов. Многие металлы получают пирометаллургическим способом с проведением избирательной восстановительной или окислительной плавки, где часто в качестве источника тепла и химического реагента используют серу, содержащуюся в рудах. Вместе с тем ряд металлов с успехом получают гидрометаллургическим способом с переводом их в растворимые соединения и последующим выщелачиванием.

Часто оказывается наиболее приемлемым электролитический процесс водных растворов или расплавленных сред.

Иногда применяют металлотермические процессы, используя в качестве восстановителей производимых металлов другие металлы с большим сродством к кислороду. Можно указать ещё на такие способы, как химико-термический, цианирование и хлорид-возгонка^[4].

Известны два способа извлечения меди из руд и концентратов: гидрометаллургический и пирометаллургический.

Гидрометаллургический способ не нашёл широкого применения на практике. Его используют при переработке бедно-окисленных и самородных руд. Этот способ, в отличие от пирометаллургического, не позволяет извлекать попутно с медью драгоценные металлы.

Большую часть меди (85—90 %) производят пирометаллургическим способом из сульфидных руд. При этом параллельно решается задача извлечения из руд, помимо меди, других ценных сопутствующих металлов. Пирометаллургический способ производства меди предусматривает несколько стадий. Основные стадии этого производства включают:

• подготовка руд (обогащение и иногда дополнительно обжиг);
• плавка на штейн (выплавка медного штейна),
• конвертирование штейна с получением черновой меди,
• рафинирование черновой меди (сначала огневое, а затем электролитическое).

Основным современным способом производства алюминия является электролитический способ, состоящий из двух стадий. Первая стадия — это получение глинозёма (Аl₂O₃) из рудного сырья и вторая — получение жидкого алюминия из глинозёма путём электролиза.

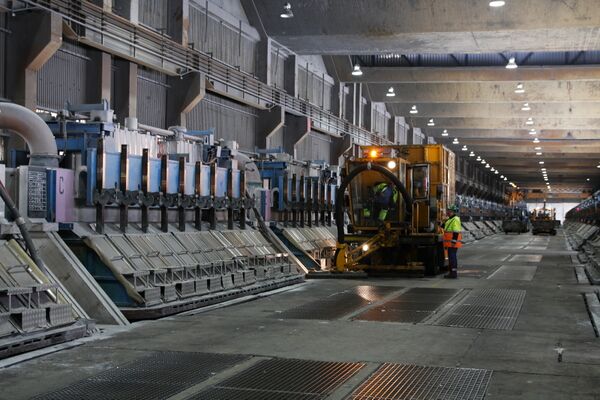

В мировой практике практически весь глинозём получают из бокситов в основном способом Байера, австрийского инженера, работавшего в России. На заводах в России глинозём получают двумя способами из разного типа руд. Из бокситов способом Байера и из бокситов и нефелинов способом спекания. Оба эти способа относятся к щелочным методам выделения глинозема из руд. Полученный глинозём в дальнейшем идёт в электролизное производство, которое предполагает получение алюминия путём электролиза глинозёма, растворённого в расплавленном электролите. Основным компонентом электролита является криолит.

В чистом криолите Na₃AlF₆ (3NaF·AlF₃) отношение NaF: AlF₃ равно 3:1. Для экономии электроэнергии необходимо при электролизе иметь это отношение в пределах 2,6—2,8:1, поэтому к криолиту добавляют фтористый алюминий AlF₃. Кроме того, для снижения температуры плавления в электролит добавляют немного CaF₂, MgF₂ и иногда NaCl. Содержание основных компонентов в промышленном электролите находится в следующих пропорциях: Na₃AlF₆ (75—90) %; AlF₃ (5—12) %; MgF₂ (2—5) %; CaF₂ (2—4) %; Al₂0₃ (2—10) %. При повышении содержания Аl₂О₃ более 10 % резко повышается тугоплавкость электролита, при содержании менее 1,3 % нарушается нормальный режим электролиза.

Алюминий, извлекаемый из электролизных ванн, является алюминием-сырцом. Он содержит металлические (Fe, Si, Cu, Zn и др.) и неметаллические примеси, а также газы (водород, кислород, азот, оксиды углерода, сернистый газ). Неметаллические примеси — это механически увлечённые частицы глинозёма, электролит, частицы футеровки и др. Для очистки от механически захваченных примесей, растворённых газов, а также от Na, Ca и Mg алюминий подвергают хлорированию.

Далее алюминий заливают в электрические печи-миксеры или в отражательные печи, где в течение 30—45 мин происходит его отстаивание. Цель этой операции — дополнительное очищение от неметаллических и газовых включений и усреднение состава путём смешения алюминия из разных ванн. Затем алюминий разливают на конвейерных разливочных машинах, получая алюминиевые чушки, либо на установках непрерывного литья в слитки для прокатки или волочения. Таким образом получают алюминий чистотой не менее 99,8 % Аl.

Для производства других цветных металлов — свинца, олова, цинка, вольфрама и молибдена — пользуются некоторыми технологическими приёмами, рассмотренными выше, но естественно, схемы производства этих металлов и агрегаты для их получения имеют свои особенности.

Широкое применение находят сплавы металлов. Наиболее распространённые сплавы железа — чугун и сталь.

Чугун — это сплав железа, в котором содержится 2-4 масс. % углерода, а также кремний, марганец и небольшие количества серы и фосфора.

Сталь — это сплав железа, в котором содержится 0,3-2 масс. % углерода и небольшие примеси других элементов.

Легированные стали — это сплавы железа с хромом, никелем, марганцем, кобальтом, ванадием, титаном и другими металлами. Добавление металлов придаёт стали дополнительные свойства. Так, добавление хрома придаёт сплаву прочность, а добавление никеля придаёт стали пластичность.

Металлургия играет важную роль в экономическом развитии многих стран. Она обеспечивает их более чем 70 различными металлами. Российская Федерация входит в число лидеров международного рынка чёрных металлов по производству и экспорту.
