Кирпичная кладка

Кирпичная кладка — вид кладки строительной конструкции, выполненной из кирпичей, уложенных определённым образом и обычно закреплённых между собой строительным раствором[1]. Специалист по устройству кирпичной кладки называется каменщиком[2].

Терминология[править | править код]

  • Верста — верхний ряд наружной (фасадной) стороны кладки, находится на противоположной стороне от каменщика; внутренний — на стороне каменщика.
  • Забутка — пространство между наружной и внутренней верстой.
  • Шов — пространство между кирпичами.
  • Штраба — участок, выкладываемый перед перерывом в работе.
  • Уступы — вид кладки, при которой часть стены смещена по вертикали по отношению ко всей стене.
  • Напуск — вид кладки, при которой верхний ряд выступает над нижним по лицевой стороне стены, при этом выступ не превышает одной третьей длины кирпича.
  • Обрез — вид кладки при которой верхний ряд по отношению к нижнему сдвигается вовнутрь по отношению к лицевой стороне стены; при этом, ряд кладки, к которому примыкает первый ряд обреза, кладётся ложком.

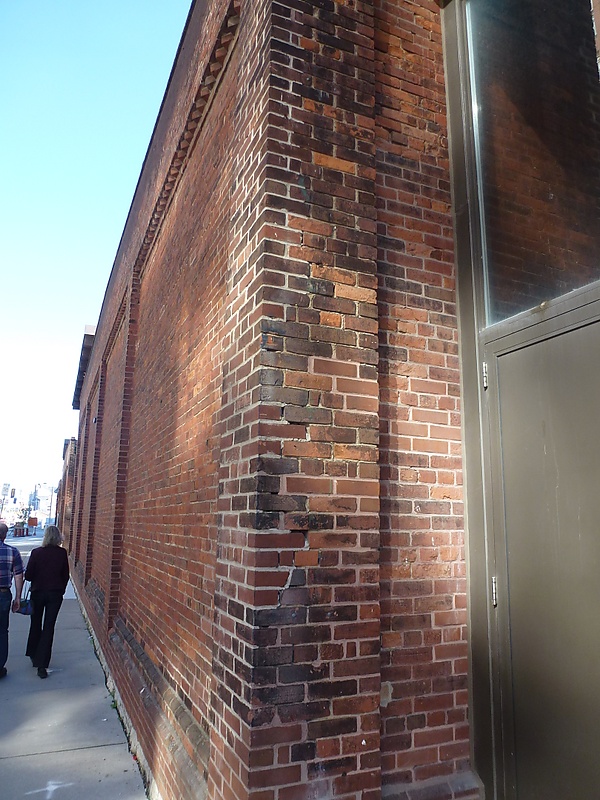

  • Пилястра — выступающая часть в стене в виде столба, которая при кладке перевязывается с самой стеной[~ 1].
  • Ложковый ряд — ряд кладки, при которой кирпич кладётся ложковой стороной кирпича наружу по отношению к наружной стороне стены.
  • Тычковый ряд — ряд кладки по аналогии с ложковым, но наружу обращена тычковая сторона кирпича[~ 2][~ 3].

Шириной кирпичной кладки стен называется толщина стен, которая измеряется в длинах кирпича: 1 кирпич = 250 мм; 1,5 = 380 мм; 2 = 510 мм; 2,5 = 640 мм[~ 4][3].

История[править | править код]

Раскопки посёлка Мергарх показали, что технология кирпичной кладки известна человечеству ещё со времён первобытного общества, как минимум с VIII-го тысячелетия до н. э[4].

Виды кирпичной кладки[править | править код]

Кладка из глиняного пустотелого или ячеистого камня

Свойства, малая теплопроводность позволяет уменьшить толщину стены на 20—25 % и снизить массу на 20—30 % по сравнению с кладкой из полнотелого кирпича. Применяют для строительства стен, столбов, дымовых труб, арок, сводов и т. п[~ 5].

Кладка из силикатных пустотелых или полнотелых камней

Свойства по сравнению с легкобетонными камнями имеют бо́льшую теплопроводность, плотность, прочность, долговечность. Применяют в постройке внутренних и наружных стен[~ 5].

Кладка из керамических полнотелых камней

Свойства: хорошая сопротивляемость влаге, высокая прочность, морозостойкость, небольшая плотность. Применяют для строительства стен, столбов, дымовых труб, арок, сводов, печей и т. п. при устройстве фундаментов и различных подземных сооружений[~ 5].

Кладка из керамических пустотелых камней

Свойства: высокая теплоизоляция позволяет снизить толщину стены. Применяют для строительства наружных стен отапливаемых зданий, возведения перегородок[~ 5].

Технология возведения кирпичной кладки[править | править код]

Толщина кладки кратна размерам кирпича и обычно измеряется количеством длин кирпичей, укладываемых по толщине стены. Однослойная кладка, когда толщина стены равна ширине кирпича, считается кладкой в полкирпича.

Кирпич укладывают на слой раствора, стороной, которую называют постелью.

Толщина для горизонтальных швов от 10 мм до 15 мм для вертикальных швов от 8 мм до 15 мм. Швы могут быть заполнены раствором полностью до наружной грани стены или не полностью если кладка не несёт нагрузки. Швам, заполненным полностью, придают выпуклую форму или вогнутую[~ 6].

Кладку, выполненную впустошовку, делают в тех случаях, когда необходимо оштукатурить или облицевать поверхность с помощью штукатурного раствора. При временном прекращении кладки или при не одновременной кладке пересечения стен оставляют так называемый штраб.

Так как при кирпичной кладке кирпич в конструкцию укладывают вручную, то при определённой высоте выложенной кладки работать становится неудобно — приходится высоко поднимать кирпич и раствор. При достижении такой высоты кладку прекращают и устанавливают подмостки или монтируют строительные леса.

Базовые правила кирпичной кладки

Кирпич достаточно хорошо работает на сжатие и плохо на изгиб, поэтому при возведении конструкции из кирпича необходимо обеспечить его работу только на сжатие. Это достигается выполнением определённых правил, которые называются правилами разрезки.

  • 1-е правило — плоскости I порядка должны быть горизонтальными и перпендикулярны действию силы сжатия и параллельны между собой.
  • 2-е правило — плоскости II и III порядка должны быть перпендикулярны плоскости I порядка и также взаимно перпендикулярны между собой.
  • 3-е правило — нагрузка от каждого кирпича должна распределяться, как минимум, на два ниже лежащих. Выполнение 3-го правила разрезки обеспечивает совместную работу отдельных камней и исключает присутствие изгибающих усилий в отдельных камнях.

Приняты три системы перевязки швов:

  1. однорядная (цепная);
  2. трёхрядная;
  3. многорядная.

При однорядной (цепной) перевязке один ряд кирпича укладывают ложком, второй — тычком. Тычковые ряды укладывают так, чтобы каждый второй кирпич перекрывал шов второй плоскости разрезки нижнего ряда на одну четверть кирпича относительно ложкового ряда. При этом швы кладки перекрываются в каждом ряду, что делает кладку более монолитной. Эти же приёмы используются и при восстановлении монолитности старой кирпичной кладки[5].

Кирпичная кладка измеряется в м2, когда кладка производится в полкирпича. При толщине в кирпич и более — в м3.

Применение[править | править код]

При помощи кирпичной кладки возводят мостовые опоры, стены зданий.

Автоматизация возведения кирпичной кладки[править | править код]

Для изготовления стен может применять специальное оборудование, которое позволяет улучшить качество, увеличить скорость кладки и облегчить процесс для рабочего. Готовые стены с помощью специальной оснастки транспортируются на стройплощадку, где осуществляется их монтаж. Технология готовых стен представляет собой совокупность оборудования для изготовления стен, оснастки для транспортировки и монтажа.

Изготовление стен осуществляется с помощью специальной установки, в которой наиболее трудозатратные процессы (поднятие керамических блоков, их установка, замешивание и нанесение раствора) автоматизированы или максимально облегчены.

Преимущества технологии монтажа готовых стен:

  • оператор всегда находится в эргономичном положении;
  • применение ручного крана снижает усталость рабочего;
  • замес раствора осуществляется автоматически;
  • автоматическое нанесение раствора нужной толщины;
  • облегчённое выставление керамических блоков;
  • стабильно-высокое и контролируемое качество готовых стен.

Инструменты и приспособления[править | править код]

Для работ с раствором[~ 7]
  • Кельма и растворная лопата
  • Бункер с челюстным затвором
  • Растворный ящик
Для проверки и ведения кладки[~ 7]
  • Порядовка — специальное приспособление; деревянная рейка с делениями, служит шаблоном для ровной, качественной кладки.
  • Расшивка — для обработки швов в кладке.
  • Прави́ло — прямое вытянутое алюминиевое изделие длиной 2 м.
  • Причальные скобы и причальный шнур.
  • Шаблон угла
  • Уровень
  • Рулетка
  • Отвес (массой 0,2-1,0 кг).
Для рубки и тески кирпича[~ 7]
